Trazo de Curvas de Nivel

⁠

October 12, 2022

⁠

Paso1

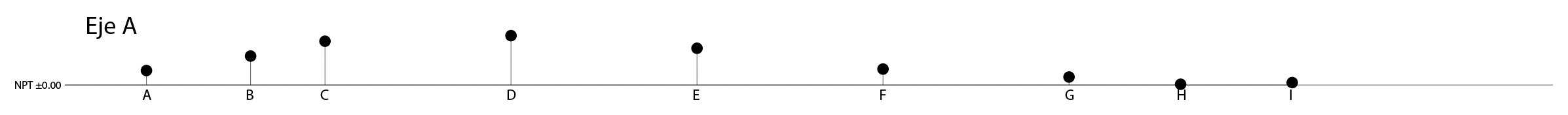

Se traza un corte en cada eje medido sobre el terreno.

Tomando la distancia entre cada estación (Cada estaca que se colocó en el terreno) y el nivel de cada estación, se obtienen la altura y posición de los puntos medidos.

⁠

⁠

Paso 2

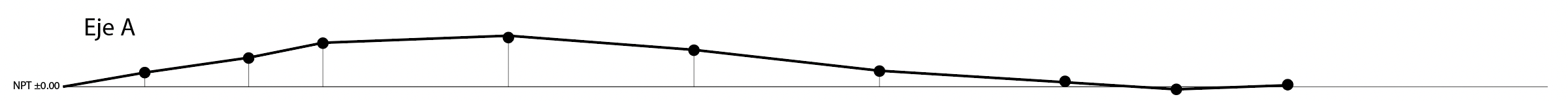

Al unir esos puntos, se obtiene una aproximación del perfil y forma real del terreno en ese corte, es decir, la línea de tierra.

⁠

⁠

Paso 3

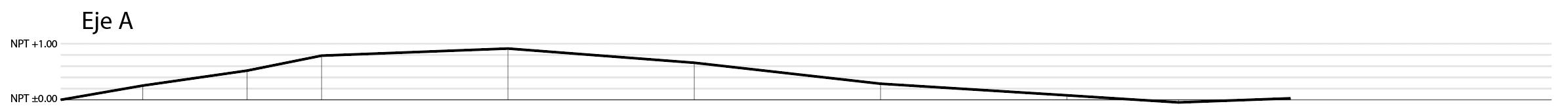

Sobre el corte, se trazan líneas de nivel, según la distancia que mejor permita analizar la variación en el terreno.

Para proyectos a gran escala se recomienda medir a cada metro, o incluso más.

Mientras más pequeña sea esa medida, más líneas de nivel y “definición” tendrá la representación del terreno.

⁠

⁠

Paso 4

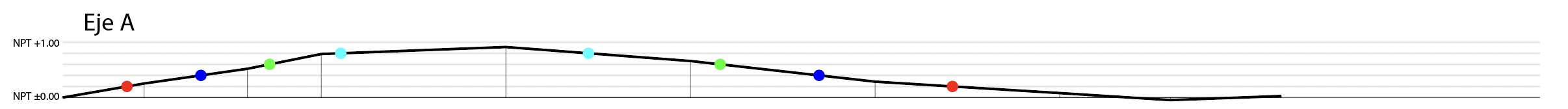

En el corte, se identifica los puntos donde la línea de tierra se intersecta con los niveles que se establezcan.

Éstos no necesariamente coinciden con los puntos marcados por las estaciones.

⁠

⁠

Paso 5

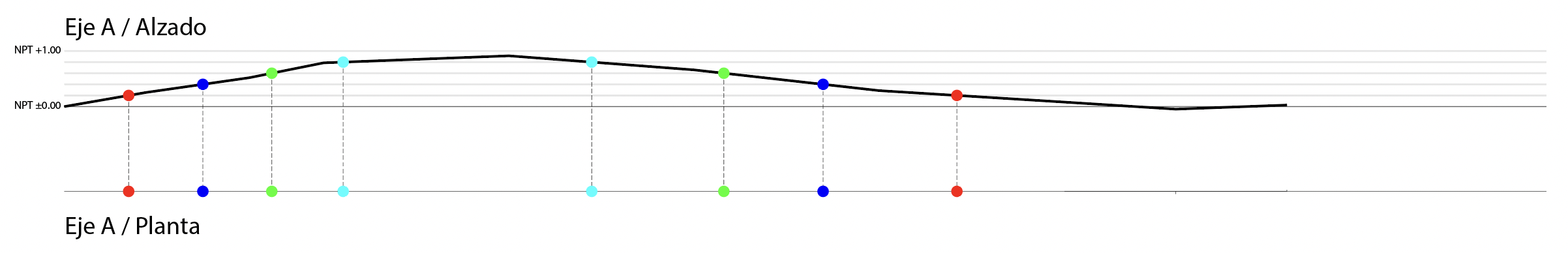

Se traslada estos puntos del corte a la planta del eje.

⁠

⁠

Paso 6

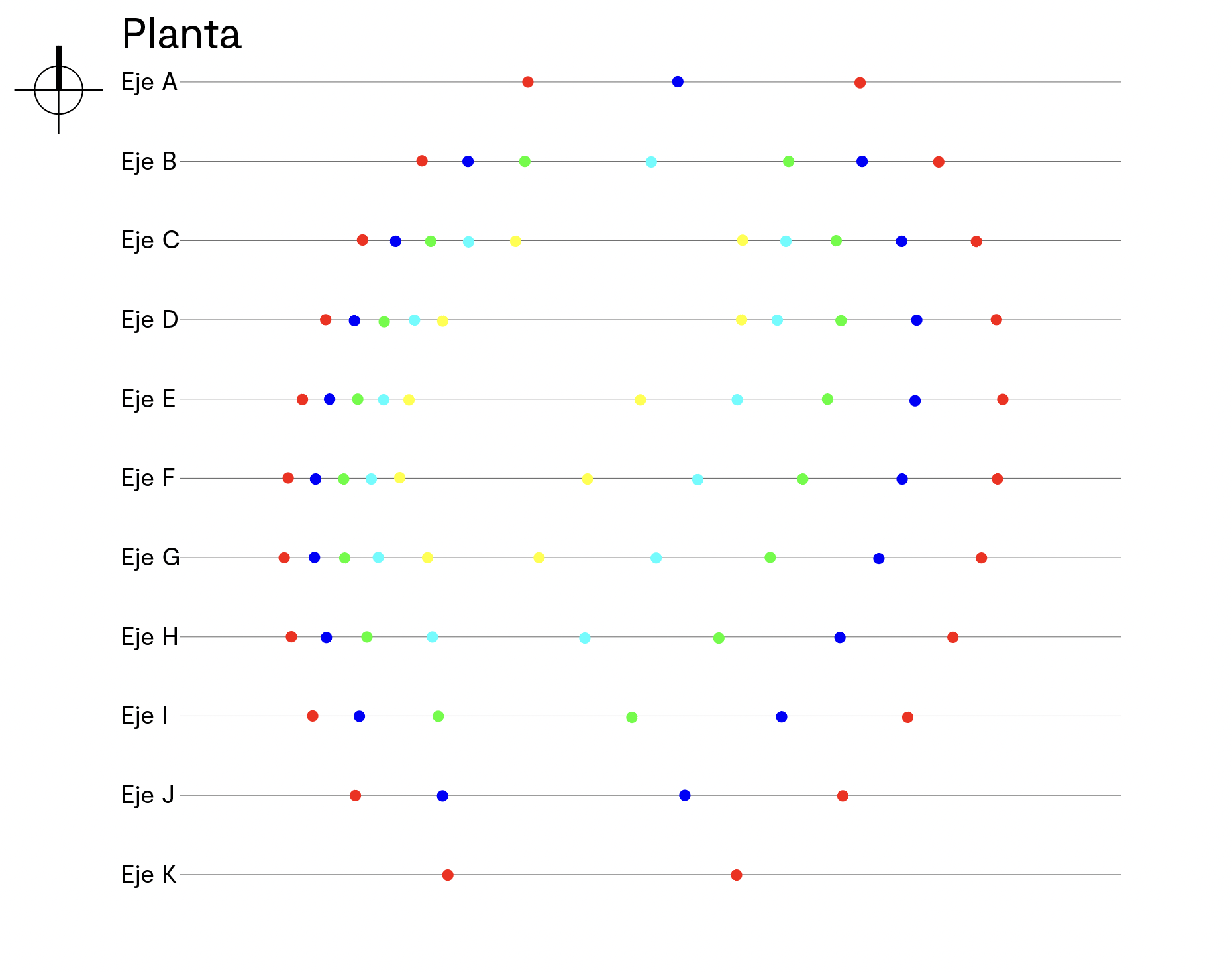

Se repite el procedimiento con todos los ejes para ubicar en la planta todos los puntos que refieren curvas de nivel.

⁠

⁠

Paso 7

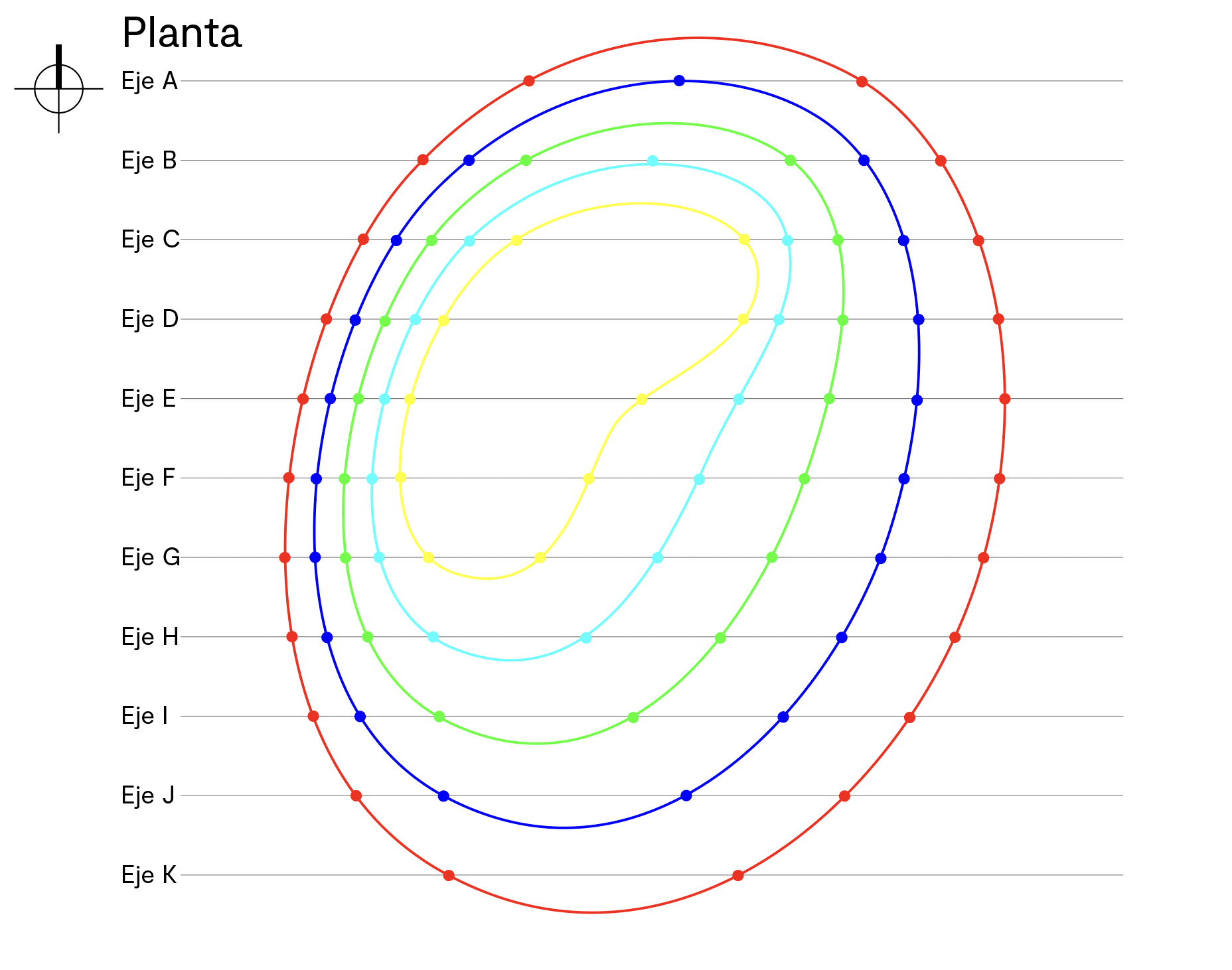

Al unir todos los puntos de un mismo nivel (Todos los puntos a nivel +1.00 juntos, luego todos los puntos a nivel +2.00, luego todos los que están a +3.00, y así sucesivamente) se obtienen las curvas de nivel.

⁠

⁠

Paso 8

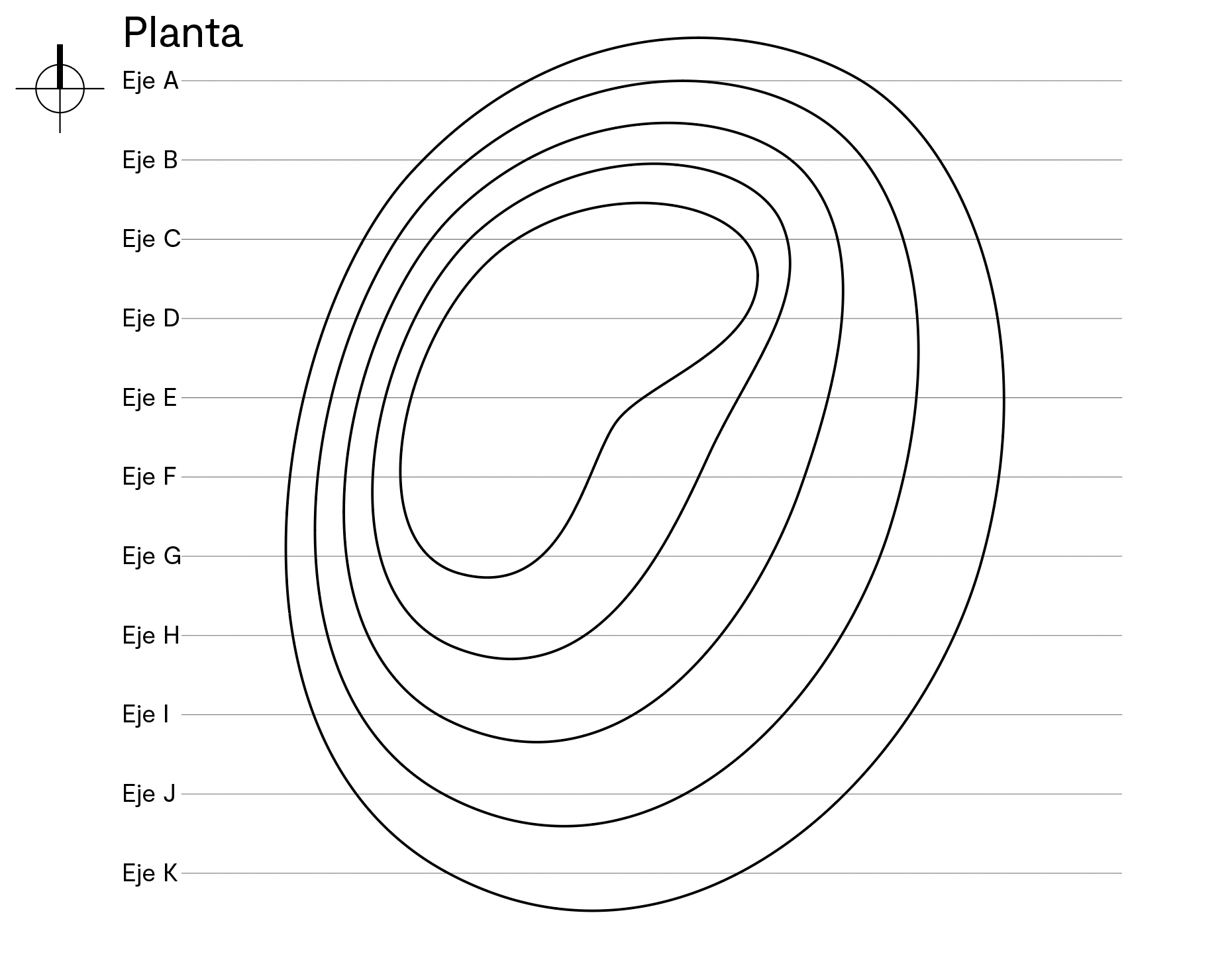

Para mejorar su representación, las líneas rectas se interpretan y representan de forma curva.

Así las curvas refieren de manera aproximada la forma real del terreno.

⁠

⁠

⁠

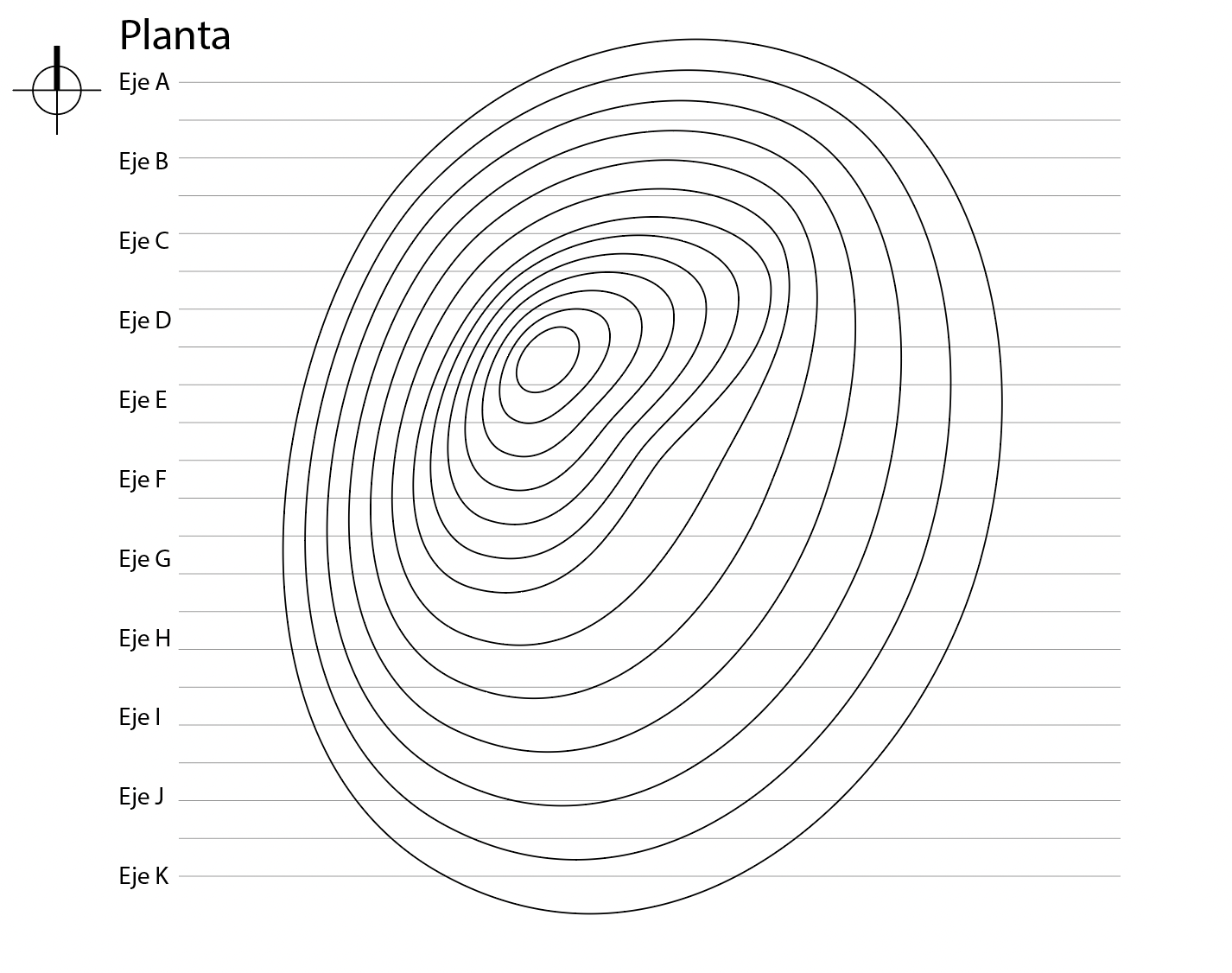

Mientras menos separación haya entre los ejes medidos, y menor sea la distancia de altura entre niveles, más definición tendrá el mapa de curvas de nivel, y será más fiel a la realidad:

⁠

⁠
