Construcción

Planos Estructurales

⁠
October 26, 2022
⁠
5. Cargas de diseño
5a. Cargas vivas máximas
Cubierta
5b. Cargas vivas diseño por sismo
5c. Diseño por sismo
Zona sismica
Terreno tipo
Estructura tipo
Coeficiente sismico
Factor de comportamiento sismico
6. Reglamentos, codigos y manuales utilizados.

Datos de materiales y Proceso Constructivo

Manual Hoisin - Apartado de Concreto - Reporte individual.
ASTM: Estándar americano.
Traslape
Longitud de varilla: 12m
⁠
MEGAESTRUCTURAS: La Torres Petronas - Completo
Rayos en las Torres Petronas Rascacielos Protegidos desde los Cimientos
youtu.be
⁠
⁠

Actividad

Visita museo soumaya Polanco
Por equipos generar reporte de la propuesta estructural.
Tomarse foto enfrente de la puerta del infierno. Que sea la primera imagen.
Poner imágenes, croquis, y demás.
Texto a mano, con bonita letra y legible.
Mínimo 5 cuartillas.
Investigar sobre el proceso constructivo.
Bibliografía de consulta sobre las estructuras APA, Harvard o similar.
No poner portada.
Pies de imagen.
Subir antes del Martes 08 Noviembre 11:59pm.
En PDF.
Subir individual aunque sea en equipo.

Observar en orden:

Toda estructura requiere de un soporte, relación estructura-terreno, la cimentación es un elemento de cimentación. El Soumaya tiene una característica muy especial, la parte de abajo es un estacionamiento con una modulación estructural y geometría que responde al uso de estacionamiento, mientras que la parte de arriba responde al impacto visual de hito urbano. Observar cómo es esa transición. El material, la forma, cómo pasa de la base a la parte de arriba. Ver fotografías del proceso de obra.
La estructura está lograda a partir de una estructura metálica, ¿Cuál es el elemento que lleva las cargas de manera vertical?, ver fotos o en el diseño: ¿Cómo están trabajando en conjunto esos elementos?
Ver la cubierta, ¿Cómo se apoya sobre la estructura con una geometría especial?, ver cómo el que diseñó la estructura era como del Hans Meyer, pero el que diseñó la cubierta era de Prepa 10. Ver la relación con la cubierta espacial.
El núcleo de servicios es una estructura exenta, ver cómo circula en el edificio, tiene otra lógica constructiva, ver cómo están conciliadas en un edificio. ¿Cuál es el material de la cubierta?¿Cómo se transmiten las cargas a la base?
No se ve en vivo, pero investigar en infografías: ¿Cuántas capas tiene la fachada?

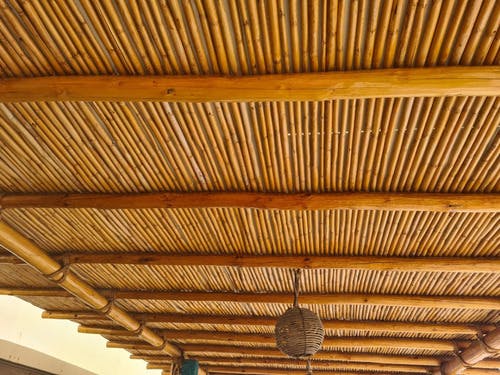

Usar caña en la construcción

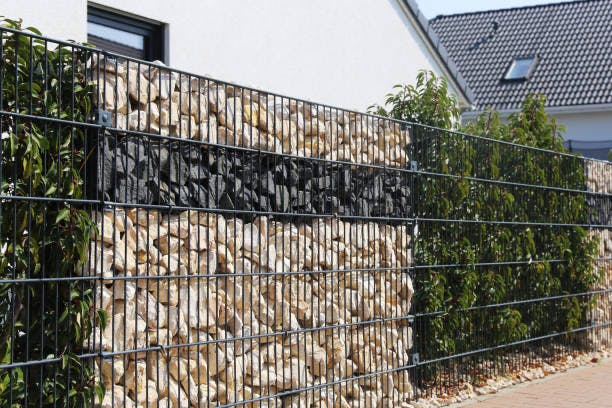

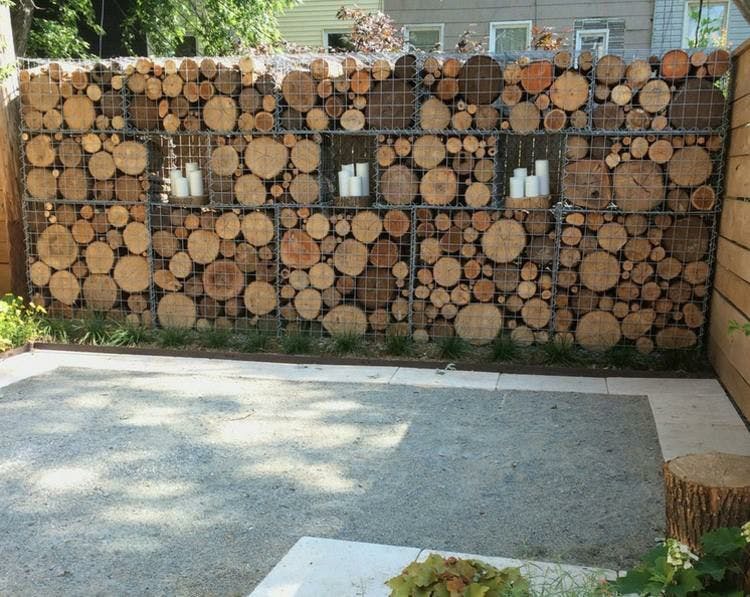

Hacer muros de tipo Muro gavión: originalmente es de piedra, se hacen canastas de acero y se rellenan de piedra, se confinan las piedras sin necesidad de mortero

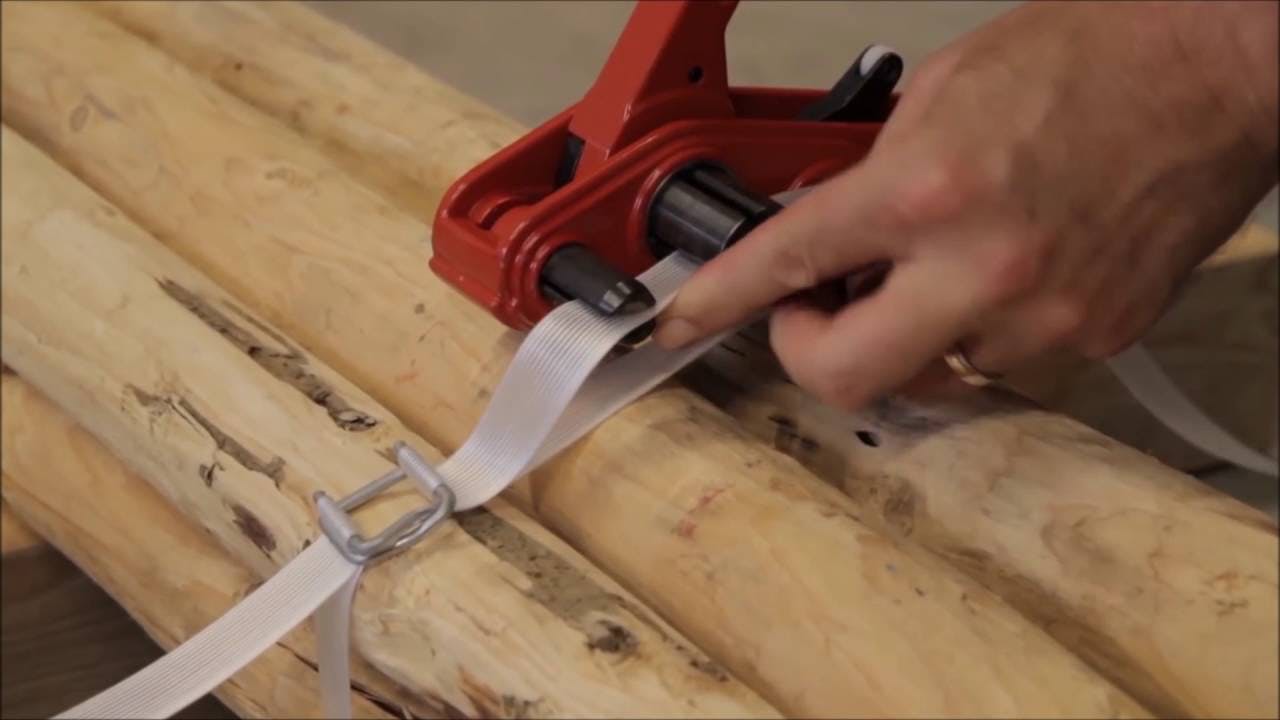

Se usaría la caña en lugar de piedra. Atar la caña con flejes. Se hacen paquetes de caña atados con fleje, y se deben unir como si fueran bloques.
También se puede usar carrizo en lugar de caña.
Consultar Normas técnicas complementarias de mampostería, el punto 5 y 6, indicaciones de cómo se confina el Block de cemento o tabiques.
40cm de ancho.
Sería una construcción efímera, dura un año y después se empieza a llenar de bichos y hongo por la humedad, pero tiene la ventaja de que el material cuesta muy poco, y abunda en la zona.
⁠
⁠
⁠
⁠
⁠
⁠
⁠
⁠
⁠
⁠
⁠
⁠
