Partie 3

Utiliser les coefficient polynomiaux d'un compresseur avec Refprop & Excel.
Last edited 382 days ago by Mathieu _24

Introduction

open-book
Il faut avoir de bonne base en Excel pour pouvoir suivre
Il faut avoir connaissance de la notion de point de saturation
Il faut connaitre REFPROP
Connaissance sur les rendements mis en jeu dans un circuit frigorifique :
rendement effectif
rendement volumétrique
..
info-squared
J’utiliserais REFPROP10 tous le long du projet.

Projet

goal
Pratiquer REFPROP en construisant un circuit frigorifique en prenant en compte le compresseur sélectionné (Coefficient polynomiaux)
Aperçu du projet terminé :

Coefficient Polynomiaux

Mise en place du projet

L'Excel se composera de 3 onglets :
Cycle constructeur
Cycle utilisateur
Graphique (chart)
info
Version vierge (starter) :
Constructeur_to_utilisateur.xlsx
38 kB

Cycle constructeur

Mise en place du cycle constructeur

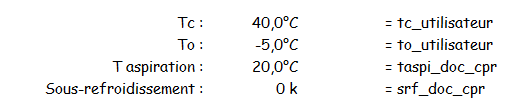

Mise en place des conditions d’entrée du cycle constructeur :
La température saturante de condensation et d’évaporation doivent être égales à celle du cycle constructeur
La température à l’aspiration est donnée sur le fichier Excel avec les coefficients polynomiaux
La surchauffe à l’aspiration est donnée sur le fichier Excel avec les coefficients polynomiaux

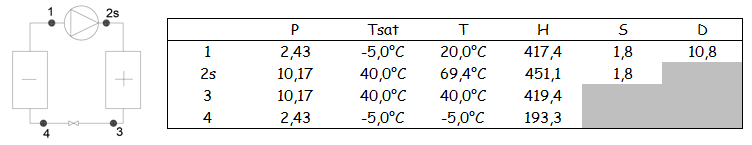

Il faut ensuite réaliser le tableau thermodynamique :
Besoin d’aide :

Calcul des puissances et rendement mise en jeux

Avec les coefficients polynomiaux nous allons calculer la puissance frigorifique et la puissance du compresseur.
Cela va nous permettre de calculer le débit massique ainsi que le rendement isentropique et volumétrique.
(Etape inutile si vous avez pris le starter)
Utilisons la formule donnée par le fabricant du compresseur :
Afin de pouvoir l’utiliser assez facilement :
Renommer votre cellule tc qui possède la température saturante de condensation
Renommer votre cellule to qui possède la température saturante d’évaporation
Mettre vos coefficient polynomiaux dans les cellules C1 à C10

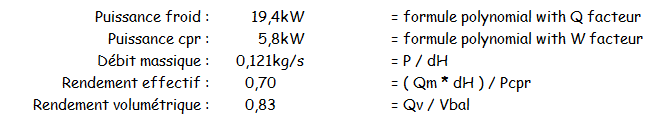

Calcul du débit puis des rendements mise en jeux :

Cycle utilisateur

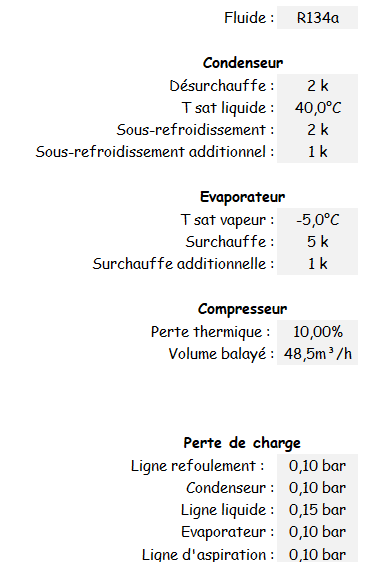

Mise en place des données d’entrées

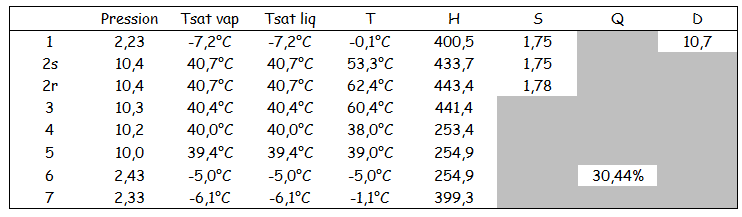

Mise en place du tableau thermodynamique

Pour le point 2r voir :
Besoin d’aide :

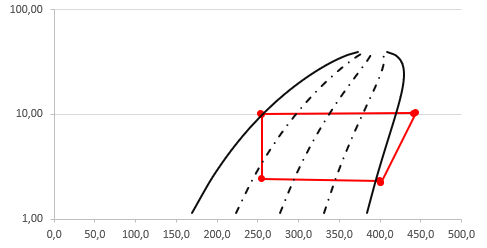

Graphique Log(P) - H

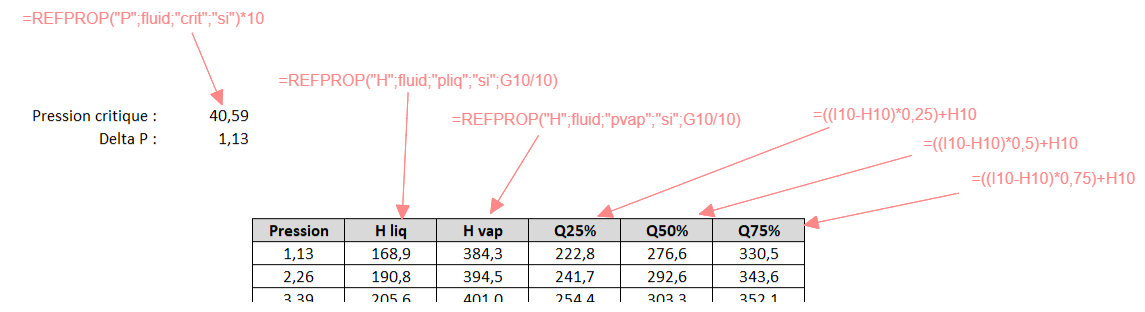

Comme vu dans les parties précédentes, il faut réaliser un tableau incrémentant la pression afin d’avoir l’enthalpie.
Voir .


Conclusion

ms-excel

Fichier

Done constructeur_to_utilisateur.xlsx
49.1 kB
