Partie 3

icon picker
Help : Tableau Cycle utilisateur

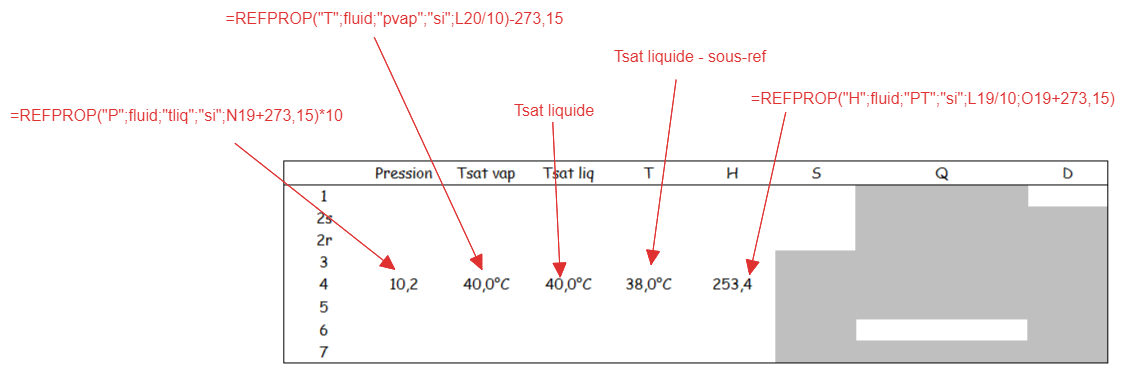

Point 4 - Sortie Condenseur

⁠
⁠
⁠
⁠

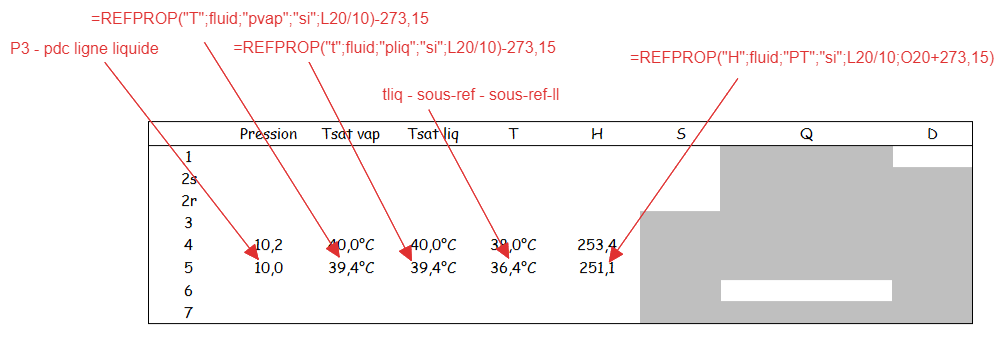

Point 5 - Entrée détendeur

⁠
⁠
⁠
⁠

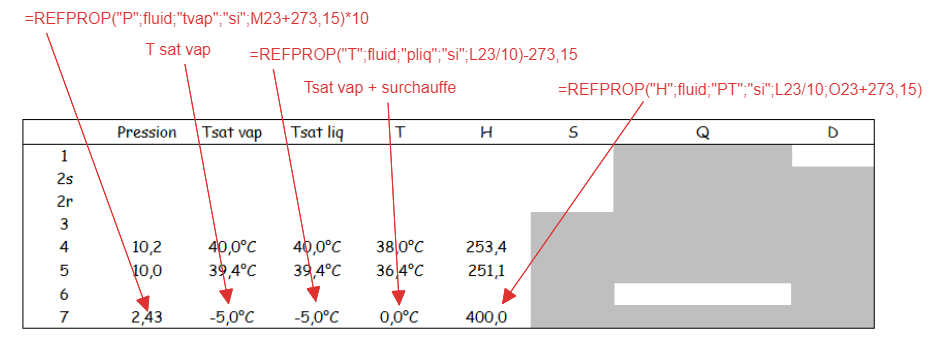

Point 7 - Sortie évaporateur

⁠
⁠
⁠
⁠

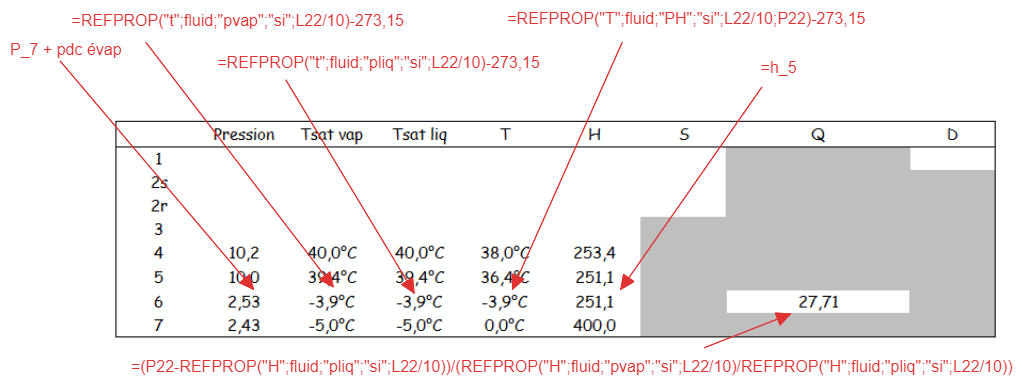

Point 6 - Sortie détendeur

⁠
⁠
⁠
⁠
Pour calculer le titre en vapeur → ( h6 - hsatLiq ) / ( hsatVap - hsatLiq )

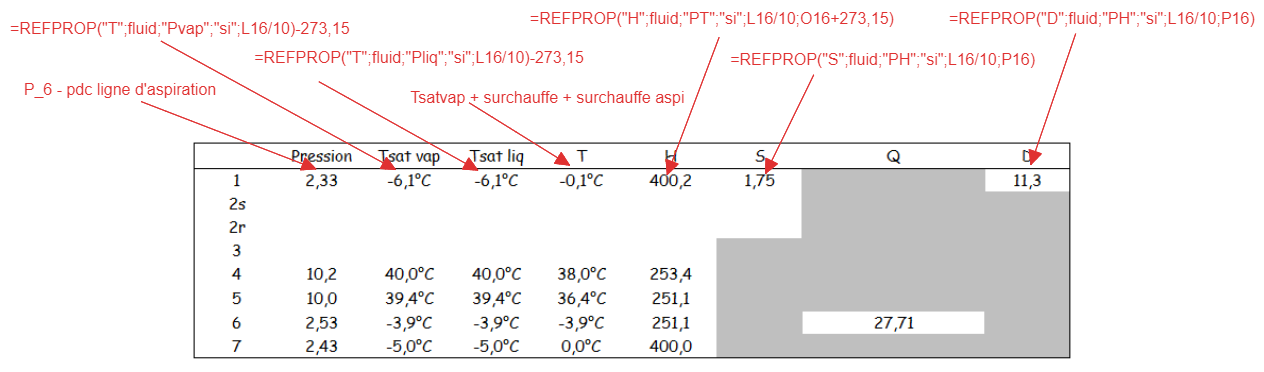

Point 1 - Entrée Compresseur

⁠
⁠
⁠
⁠

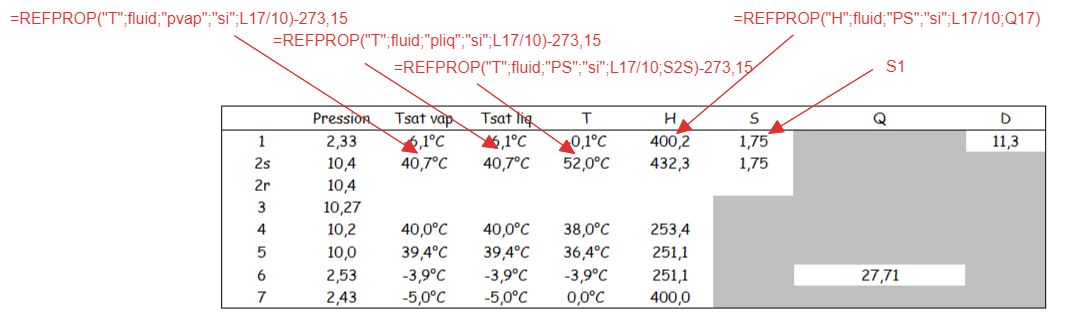

Point 2S - Refoulement isentropique

⁠

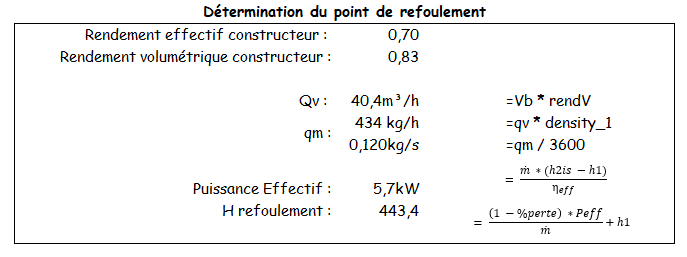

Dans un premier temps il faut définir la pression au refoulement :
⁠
⁠
⁠
⁠
⁠
⁠

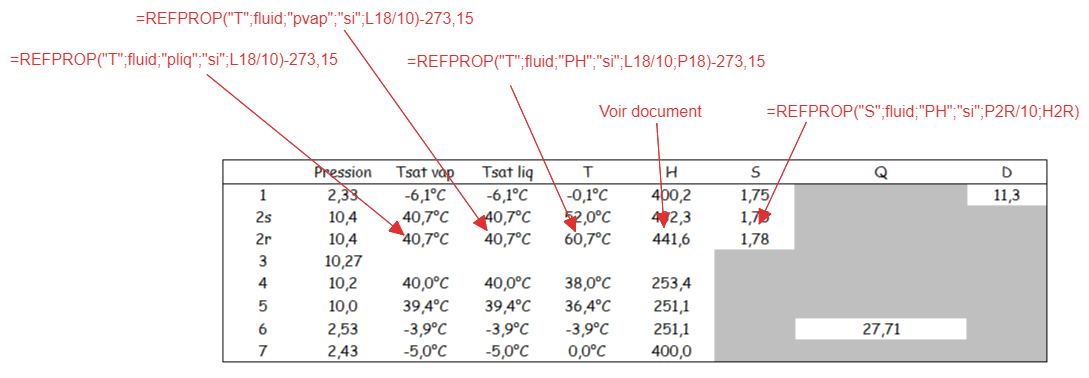

Point 2R - Refoulement réel

⁠
⁠
⁠
⁠

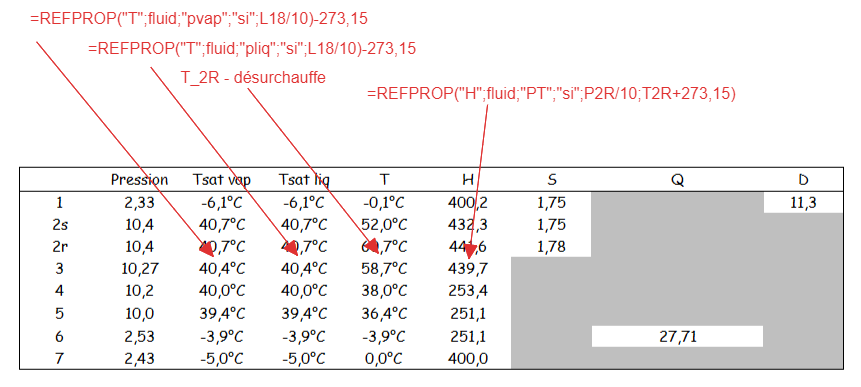

Calcul de la température de refoulement

Pour cela nous avons besoin des caractéristiques du point 1 et 2s.
⁠
⁠
⁠

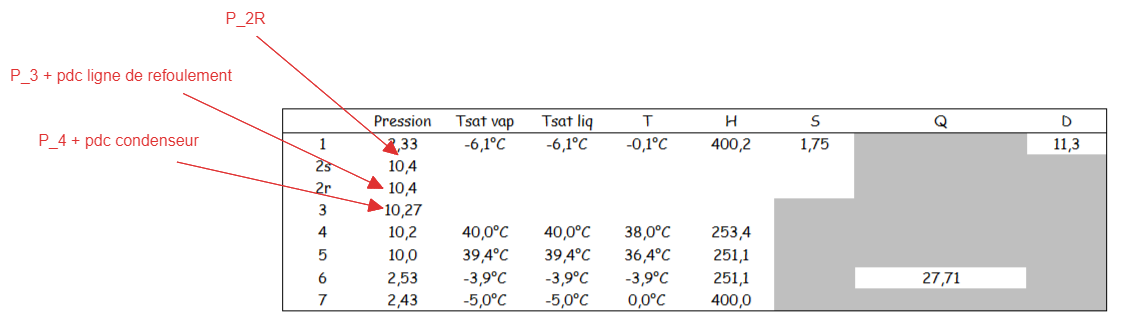

Point 3 - Entrée condenseur

⁠
⁠
⁠
⁠
Point 4 - Sortie Condenseur
Point 5 - Entrée détendeur
Point 7 - Sortie évaporateur
Point 6 - Sortie détendeur
Point 1 - Entrée Compresseur
Point 2S - Refoulement isentropique
Point 2R - Refoulement réel
Calcul de la température de refoulement
Point 3 - Entrée condenseur
