Introduction

Mathieu _24

Prérequis

⁠

Il faut un minimum de connaissance sur Excel pour pouvoir suivre

Introduction

⁠

Qu’est-ce que REFPROP ?

C’est une base de données de propriétés de fluide (solution payante).

⁠

Acheter

⁠

Documentation

⁠

Qu’est-ce que COOLPROP ?

C’est une base de données de propriétés de fluide (OpenSource).

Moins de fluide disponible. Léger décalage par rapport à Refprop.

⁠

Télécharger

⁠

Site internet

⁠

Elles sont accompagnées de wrapper qui permet de l’utiliser dans différents langages de programmation et logiciels (exemple : python, c#, Excel, …). Dans notre cas nous auront besoin de celui pour Excel qui est fourni de base.

⁠

Mise en place

Step 1 : Onglet Développeur

Pour cela aller dans : Fichier -> Options -> Personnalisez le ruban

Et checkez → Développeur

Step 1 bis : Sans l’onglet Développeur

Aller dans Fichier -> Options -> Complément -> Atteindre

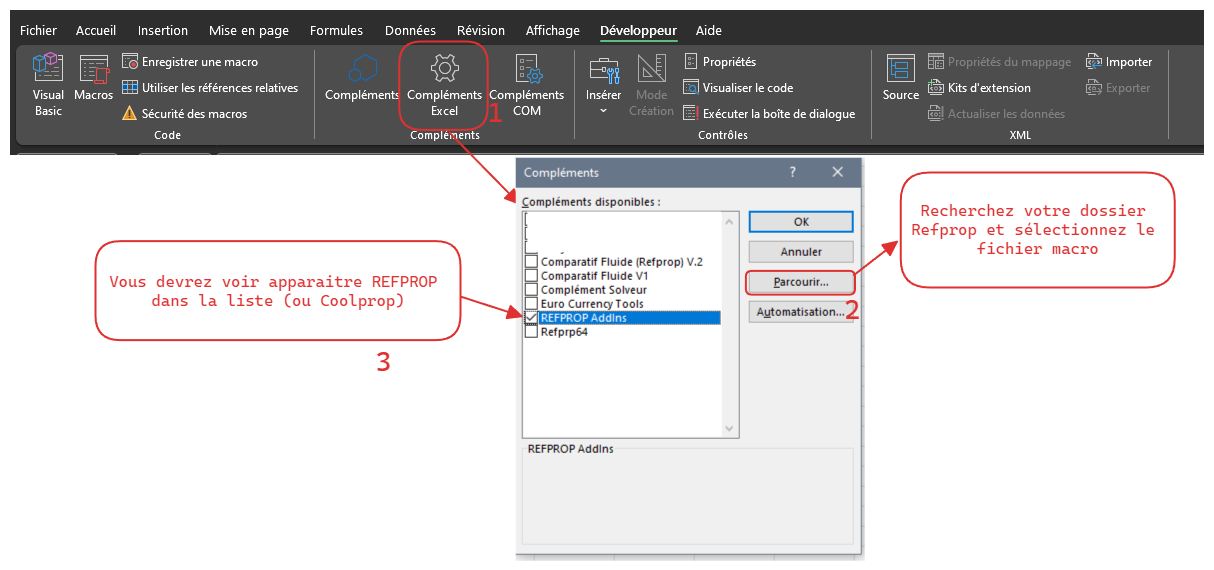

Step 2 : Activer REFPROP/COOLPROP sur Excel

Suivre l’ordre des étapes sur l’image ci-dessous ⬇️

Pour REFPROP prendre le fichier .XLA (situé dans le dossier REFPROP directement)

Pour COOLPROP prendre le fichier .xlam (situé dans le dossier COOLPROP/wrappers/Excel/Coolprops.xlam)

⁠

REFPROP, nous voilà !

Introduction

Lors de l’appelle d’une fonction REFPROP ou COOLPROP il lui faut au minimum :

La caractéristique recherchée

Le fluide utilisé

Le critère 1 (caractéristique 1)

La valeur du critère 1

Le critère 2 (caractéristique 2)

La valeur du critère 2

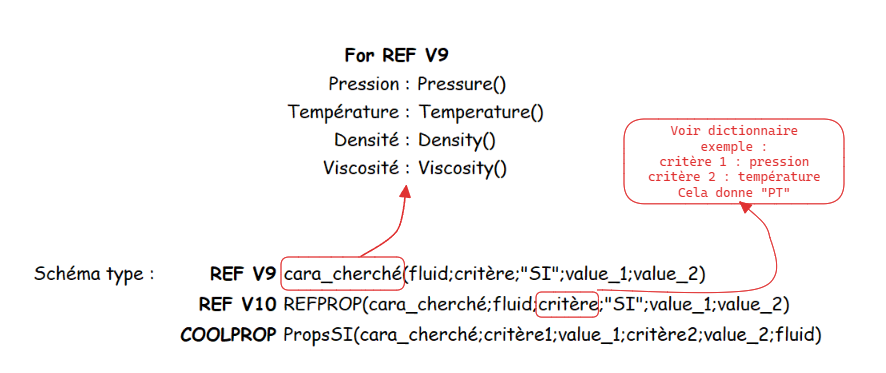

Exemple de formulation type en fonction des versions utilisées :

⁠

Pour voir les critères disponibles :

Dictionnaire⁠

⁠

Exemple/Exercice - mise en bouche

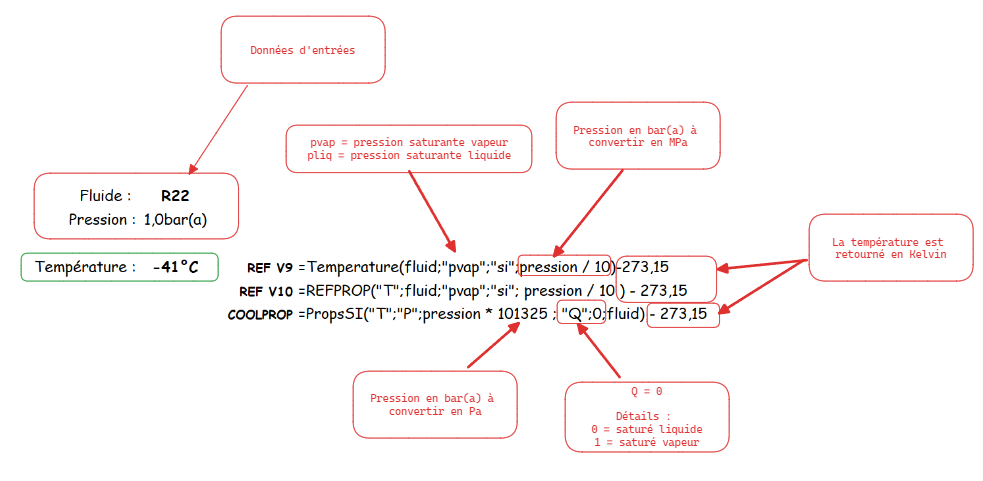

Exemple 1

J’ai un réservoir de fluide au R22, je voudrais savoir à quelle température il va sortir si j’ouvre le réservoir à pression atmosphérique ?

Je regroupe les informations dont j’ai besoin pour la formule :

Fluide : R22

Critère et valeur 1 → Pression atmosphérique

→ REFPROP le veut en Mpa

→ COOLPROP le veut en Pa

Critère et valeur 2 → état saturé liq. ou vap.

Cas REFPROP : utilisation de Pliq ou Pvap

Cas COOLPROP : utilisation de Q qui est le pourcentage (titre) de vapeur ( 0 = liquide sat ; 1 = gaz sat)

Réponse

⁠

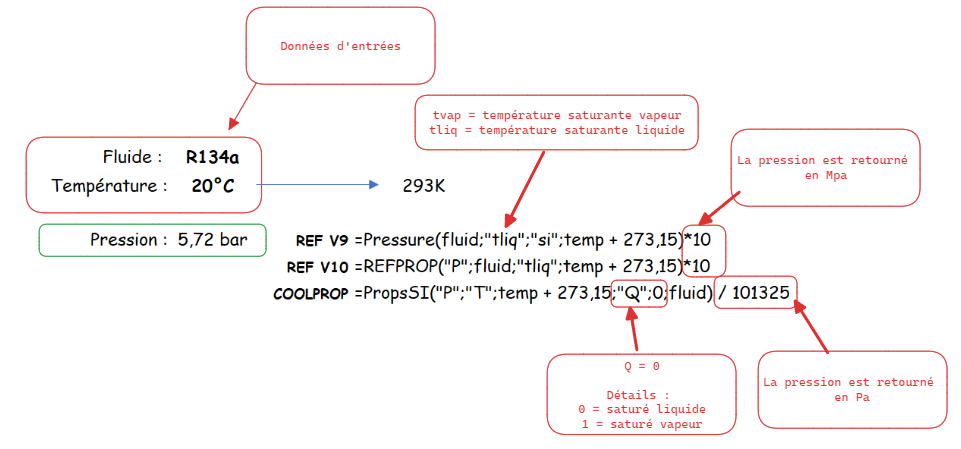

Exemple 2

J’ai pour fluide le R134a. Je sais qu’il est en liquide saturé à 20°C dans un réservoir. À quel pression est-il ?

Je regroupe les informations dont j’ai besoin pour la formule :

Fluide : R134a

Critère et valeur 1 → La température à 20°C → 293.15K

Critère et valeur 2 → Il est à l’état liquide saturé

Cas REFPROP : utilisation de Tliq ou Tvap

Cas COOLPROP : utilisation de Q qui est le pourcentage (titre) de vapeur, dans notre cas liquide donc 0.

Réponse

⁠

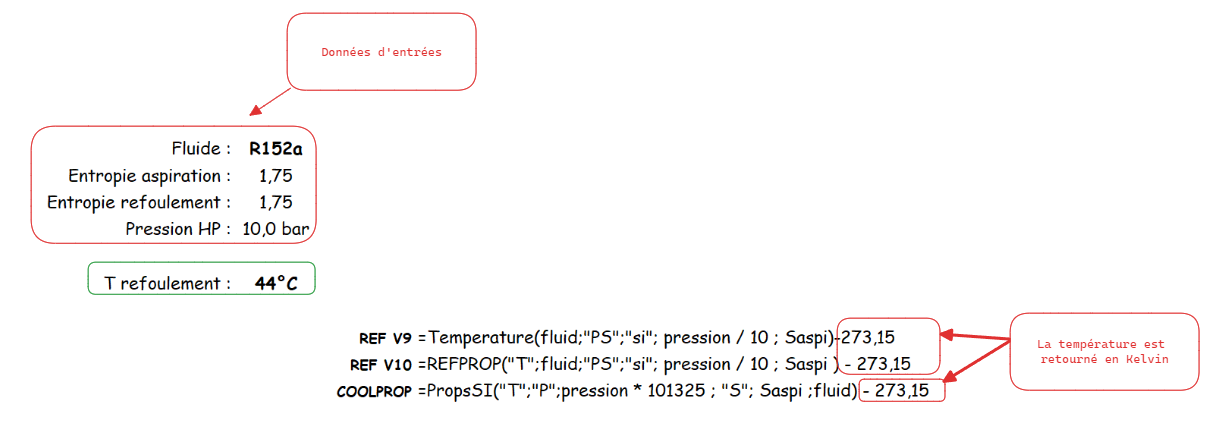

Exemple 3

J’ai pour fluide le R152a, Je sais que je suis en compression isentropique (Saspi = 1.75), avec une pression de condensation de 10 bar. Je souhaite avoir la température de refoulement ?

Je regroupe les informations dont j’ai besoin pour la formule :

Fluide : R152a

Critère et valeur 1 → La pression de condensation (HP) → 10bar

→ REFPROP le veut en MPa

→ COOLPROP le veut en Pa

Critère et valeur 2 → L’entropie du point de refoulement qui est égale à l’aspiration (1.75)

Réponse

⁠
