Partie 2

Construisons le diagramme Log(P) - H
Last edited 389 days ago by Mathieu _24

Création un diagramme log(P) - H

info
Je vais utiliser le projet de la partie 1

Structurer l’Excel

La structure seras la suivantes :
Home page → le projet réalisé dans la partie 1
Chart page → pour la construction du graphique

Création des courbes de saturation

Pour cela il nous faut la pression critique du fluide :
REFPROP :
COOLPROP :

Suivre les étapes ci-dessous :

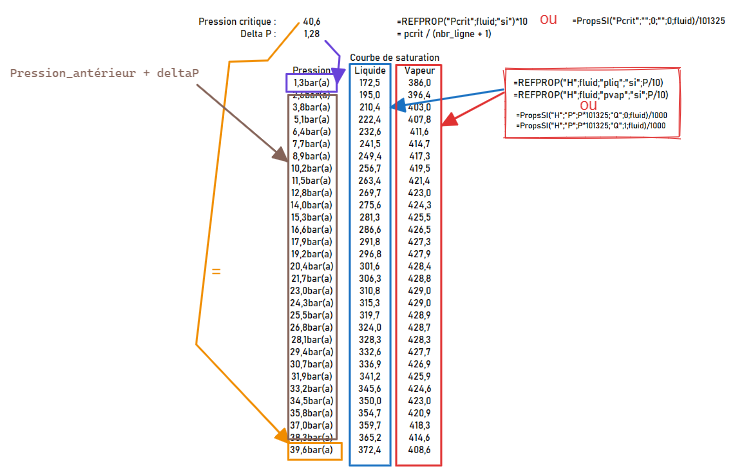

Calculer le Delta P → cela va dépendre du nombre de ligne de votre tableau
La dernière ligne du tableau doit être légèrement inférieure à Pcrit selon les fluides cela provoque des erreurs.


Création du graphique

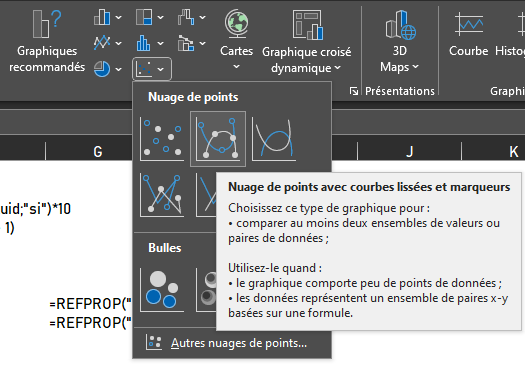

Il faut utiliser le graphique nuages de points avec courbes lissées :

Rentrons les données

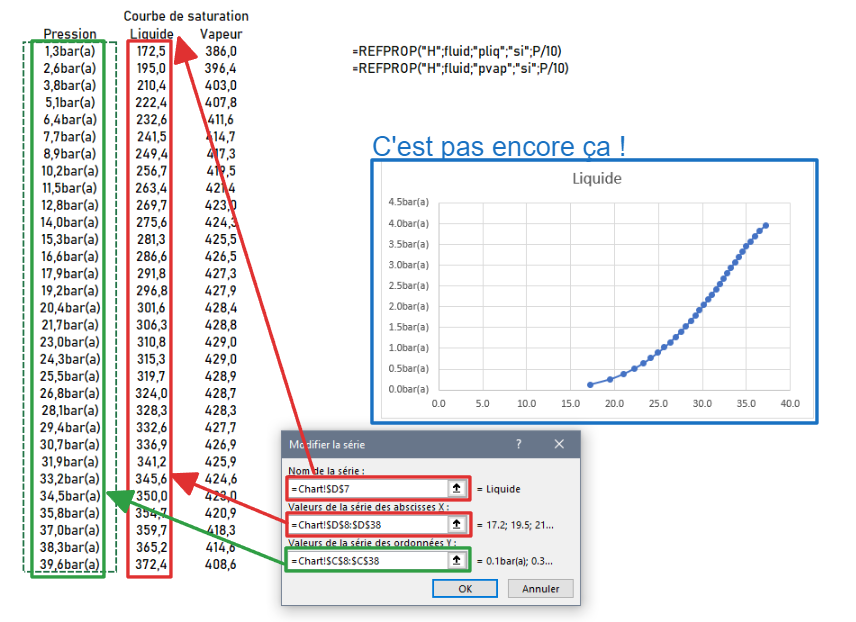

Exemple pour la courbe de saturation liquide :

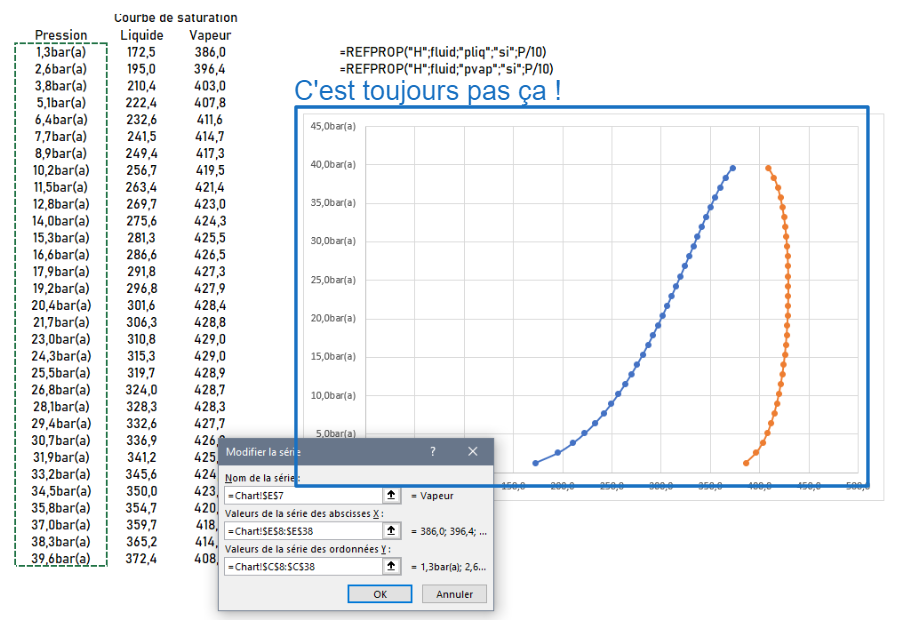

Exemple pour la courbe de saturation vapeur :

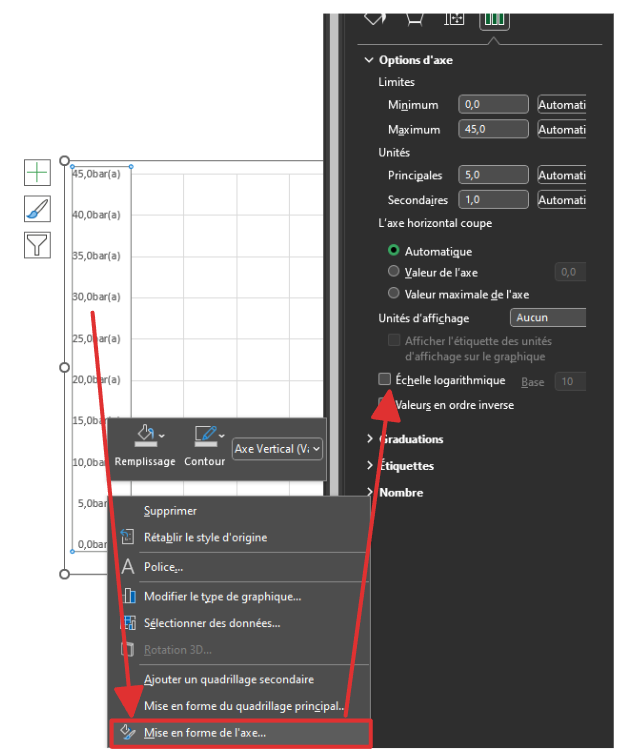

Il faut passer l’axe des ordonnées en échelle logarithmique :

Afficher notre circuit thermodynamique sur le graphique

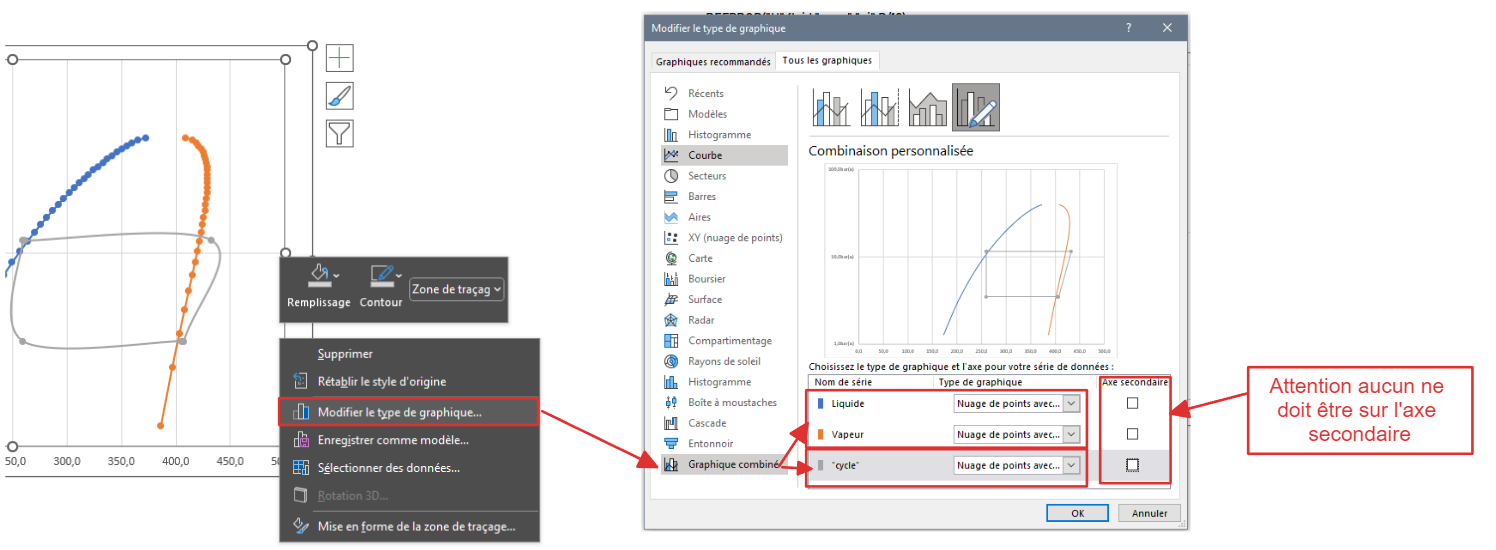

Il faut procéder à la même manipulation que pour les courbes de saturation :

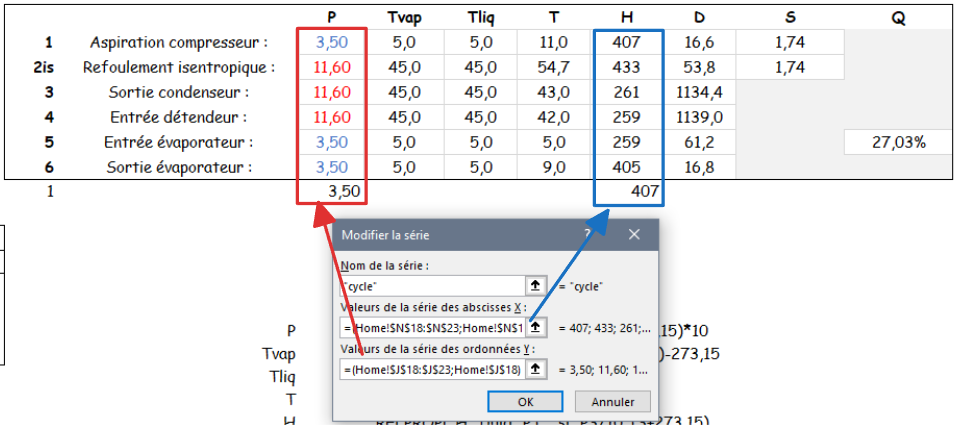

⚠️ je mets le H et P du point 1 en dessous du tableau afin de boucler le circuit

Designer le graphique


Allez plus loin

Vous pouvez très bien ajouter d’autre courbe ou droite.
Par exemple :
le pourcentage de vapeur à 25%, 50%, 75%
L’isotherme 30°C
Les isentrope à 1.75, 1.80 , 1.85
Je vous laisse chercher (réponse juste en dessous ⏬).
ms-excel

Fichier

simulationSimpleREFPROP.xlsx
46.3 kB
simulationSimpleCOOLPROP.xlsx
33.1 kB

Envie d’aller plus loin ?

Suivez moi sur → La partie 3 arrivera prochainement
En attendant vous pouvez consulter les idées possible réalisable avec Excel et Coolprop ou Refprop →
