→ Pour la pression HP je prend bien la saturation liquide
→ Pour la pression BP je prend bien la saturation vapeur
Construction du tableau thermodynamique

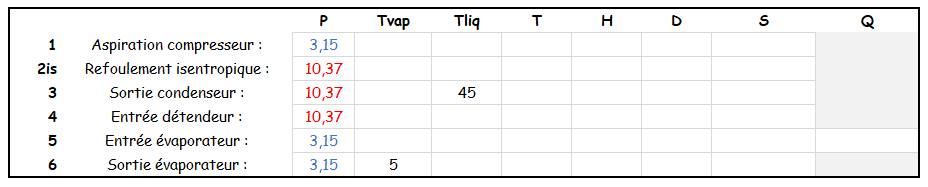

Avec les données d’entrées je peux déterminer quelques informations dans le tableau.
Je vais commencer par remplir le point 3 et en suivant le 4, 5, 6, 1 et 2is.

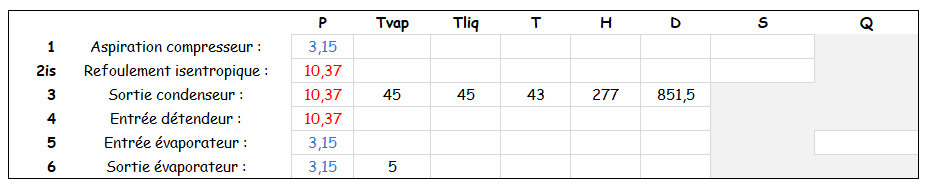

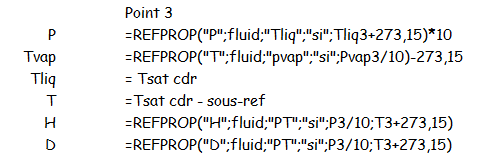

Caractéristiques du fluide au point 3 :
Je peux calculer/déterminer :
La température saturante vap avec la pression
La température réelle avec TsatLiq - Sous-refroidissement
L’enthalpie et la densité avec la pression et la température réelle

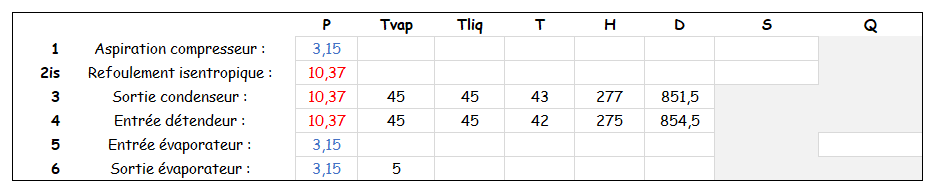

Caractéristiques du fluide au point 4 :
Je peux calculer/déterminer :
L’enthalpie et la densité avec la pression et la température réelle
Les températures saturantes sont identiques à celles du P3
La température est égale a T3 - sous-refroidissement additionnel

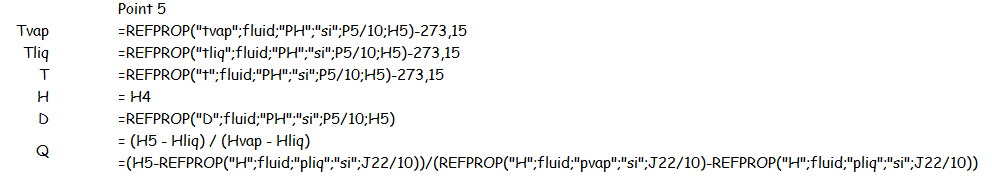

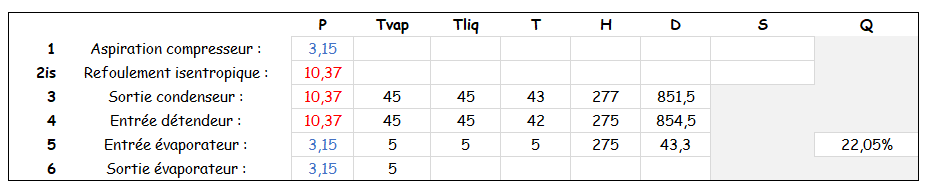

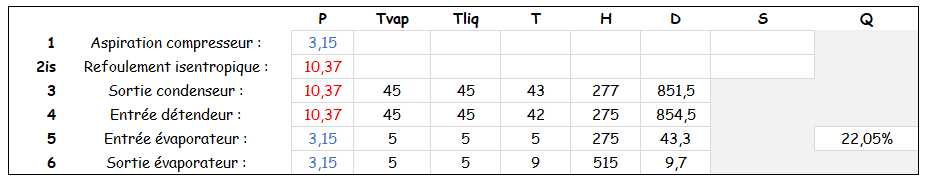

Caractéristiques du fluide au point 5 :
Je peux calculer/déterminer :
La détente est isenthalpique, donc H5 est égale H4
Les températures saturantes
La densité
Le pourcentage de liquide :

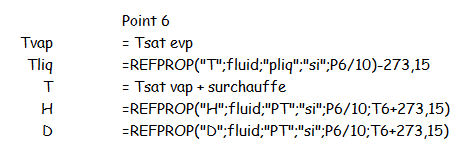

Caractéristiques du fluide au point 6 :
Je peux calculer/déterminer :
La température saturante liquide
La température réelle = Tsat vap. + surchauffe
L’enthalpie et la densité avec la pression et la température réelle

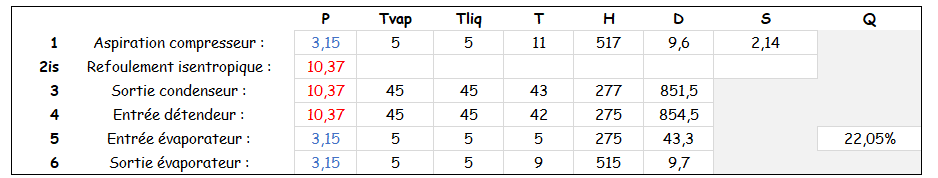

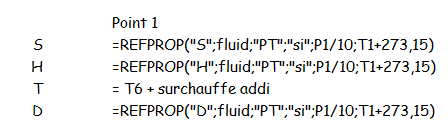

Caractéristiques du fluide au point 1 :
Je peux calculer/déterminer :
La température réelle = T6 + surchauffe additionnelle
La densité et l’entropie avec la température réelle et la pression
Les températures saturantes sont identiques à celles du P6

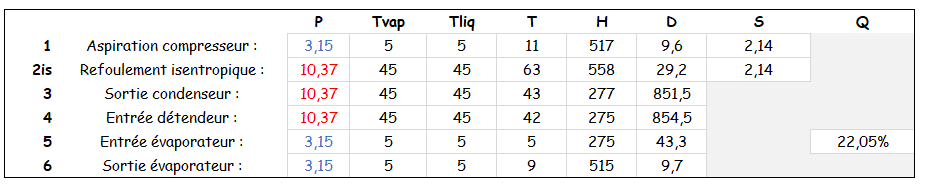

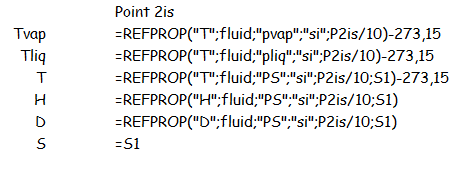

Caractéristiques du fluide au point 2is :
Je peux calculer/déterminer :
Compression isenthalpique donc S1 est égale à S2is
la température réelle, l’enthalpie et la densité avec l’entropie et la pression
C’est dynamique !!!

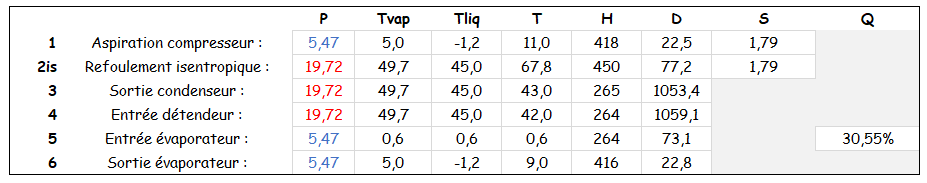

Si je change de fluide pas de soucis ! même avec des fluides comme le R407C (fluide zéotrope) qui a un gros glissement.
Puissances et performances mis en jeux
Nous avons les caractéristiques, maintenant pour avoir une vision des puissances mise en jeux il y a plusieurs moyens :
J’ai un débit massique
J’ai un débit volumique à l’aspiration
J’ai une puissance froid
J’ai une puissance chaud
…
Exemple → débit massique de 0.2 kg/s :
Si je veux un volume balayé, je peux utiliser le rendement volumétrique,
Si je veux une température de refoulement réelle, je peux utiliser par exemple le rendement isentropique, …

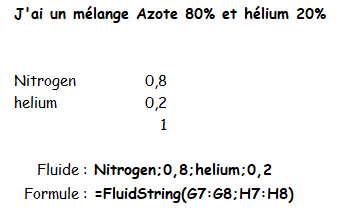

What ? Des mélanges personnalisés avec REFPROP ?
⚠️ C’est bien une liste de fluide et la liste de concentration entre 0 et 1 qui faut rentrer.
Exemple :
Conclusion
Avec la base de travaille ci-avant et plusieurs upgrades, il est tous à fait possible de faire des simulations de circuit plus complexes (injection de vapeur partiel/total, booster, transcritique, …), de dimensionnement de tuyauterie, comparaison entre plusieurs fluides, …
