Aula 01 - O Mapa do Som
Introdução
Nessa aula, trataremos das bases fundamentais da área técnica da aparalheragem de som. Passaremos pelo mundo físico até chegarmos ao digital. Veremos desde tipos de cabos até softwares utilizados (relacionados à mesa de som vigente).
A mesa de som
A mesa de som é o coração de toda a parte técnica no áudio. Se fôssemos fazer uma analogia (e faremos algumas ao decorrer das explicações para melhor compreensão), a mesa de som seria o cérebro que conecta tudo — sei que disse "coração" acima, mas considere os contextos, por favor rsrs.
Deus é tão grandioso em sua criação que tudo que existe dentro do universo do áudio tem como sua essência reproduzir uma função do corpo humano, por isso, faremos muitas analogias relacionadas a isso.
A mesa de som é quem conecta tudo, caixas, microfones, instrumentos, todos são ligados e conectados à mesa, por isso ela é o nosso grande cérebro.
Os tipos de mesa
Temos dois tipos de mesa de som, as mesas analógicas e as mesas digitais. Algumas podem apresentar aparência muito semelhante, mas sua principal diferença está na forma como processam o áudio e em como podemos gerenciar todo o circuito conectado à mesa.
Mesas analógicas

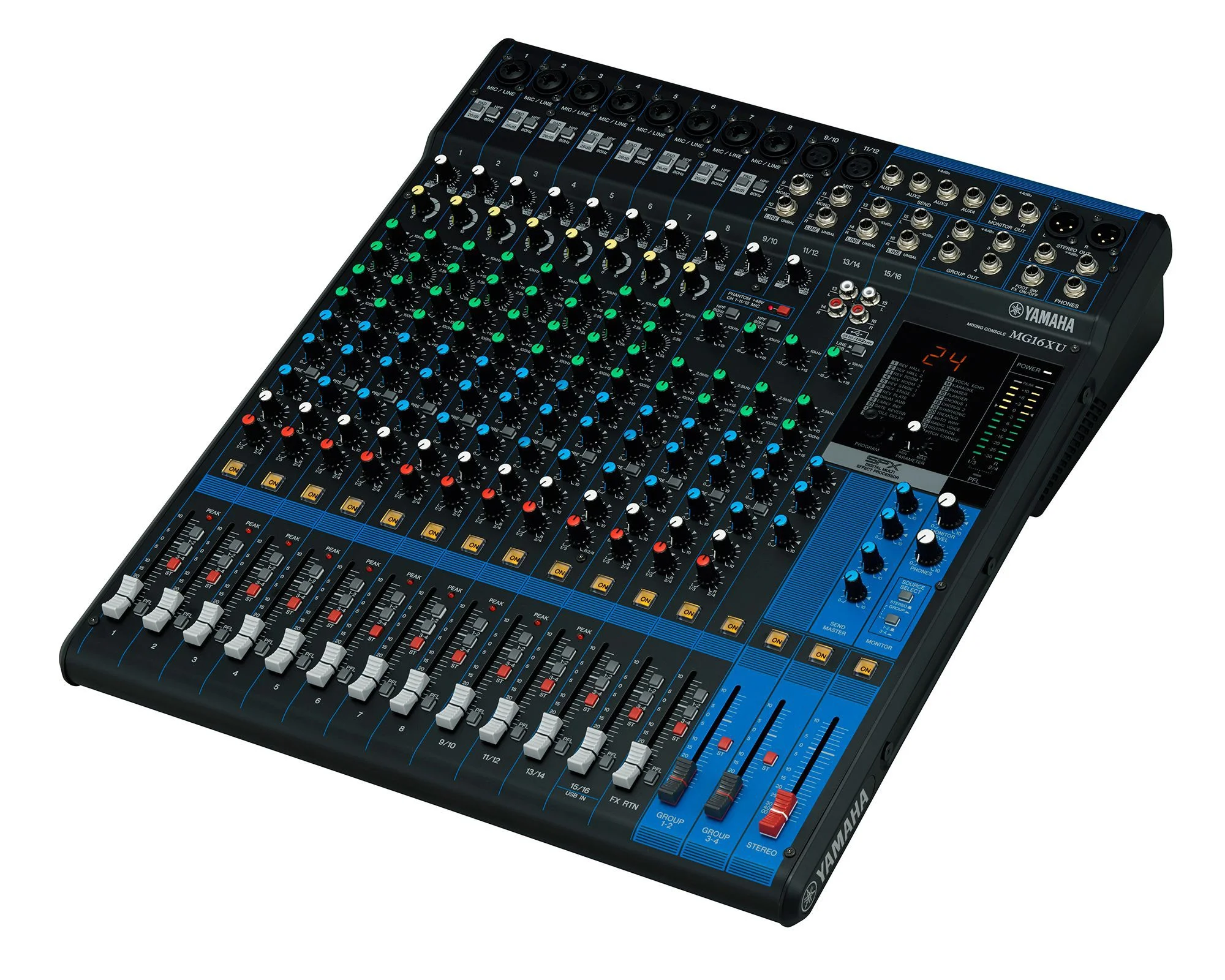

A imagem acima mostra um modelo de mesa de som analógica, não sei se você se recorda, mas esse era o modelo de mesa de som que tínhamos antes na igreja.
As mesas de som analógicas processam o som através de sinais elétricos (corrente e tensão elétrica); essa é uma das características que as diferem de mesas digitais.
Uma mesa analógica tem todo o seu controle centralizado na própria mesa através de botões físicos. Volumes, efeitos, equalizadores, todos só podem ser controlados diretamente na mesa, limitando assim o operador de áudio a sempre estar próximo à mesa para conseguir controlá-la.
Mesas Digitais

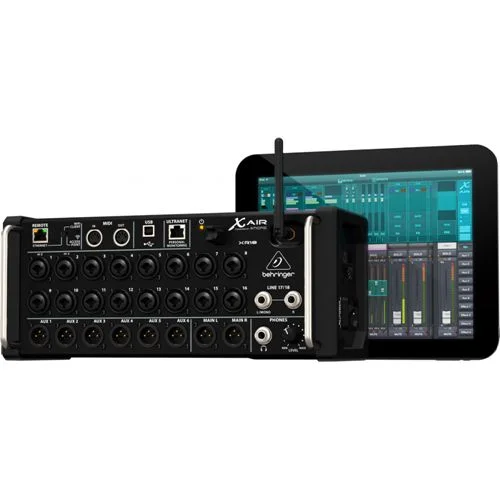

A imagem acima mostra a mesa XAir18, mesmo modelo utilizado na nossa igreja atualmente.
As mesas digitais processam o áudio de uma outra forma. As mesas digitais recebem o sinal analógico do áudio, convertem o sinal do áudio para digital (em bits — códigos binários), depois transformam o sinal novamente em analógico na saída do áudio.
Mesas digitais geralmente têm o seu controle de duas formas, tanto em botões na própria mesa (o que não é o caso da mesa mostrada na foto), como também através de computadores, tablets e celulares via rede Wifi, e todo o processamento do seu áudio (equalizadores, efeitos, volume) é feito dessa forma.
Repare, algumas mesas mesmo sendo digitais, podem ter aparências muito parecidas com mesas analógicas, veja o exemplo abaixo:

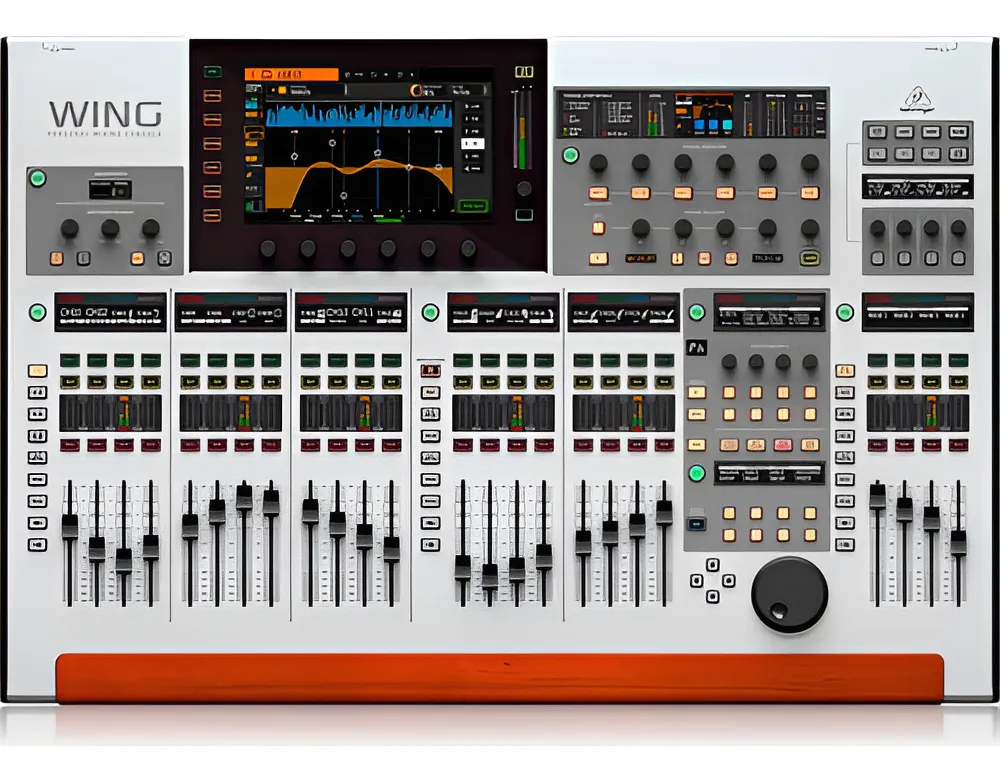

A mesa acima é digital.

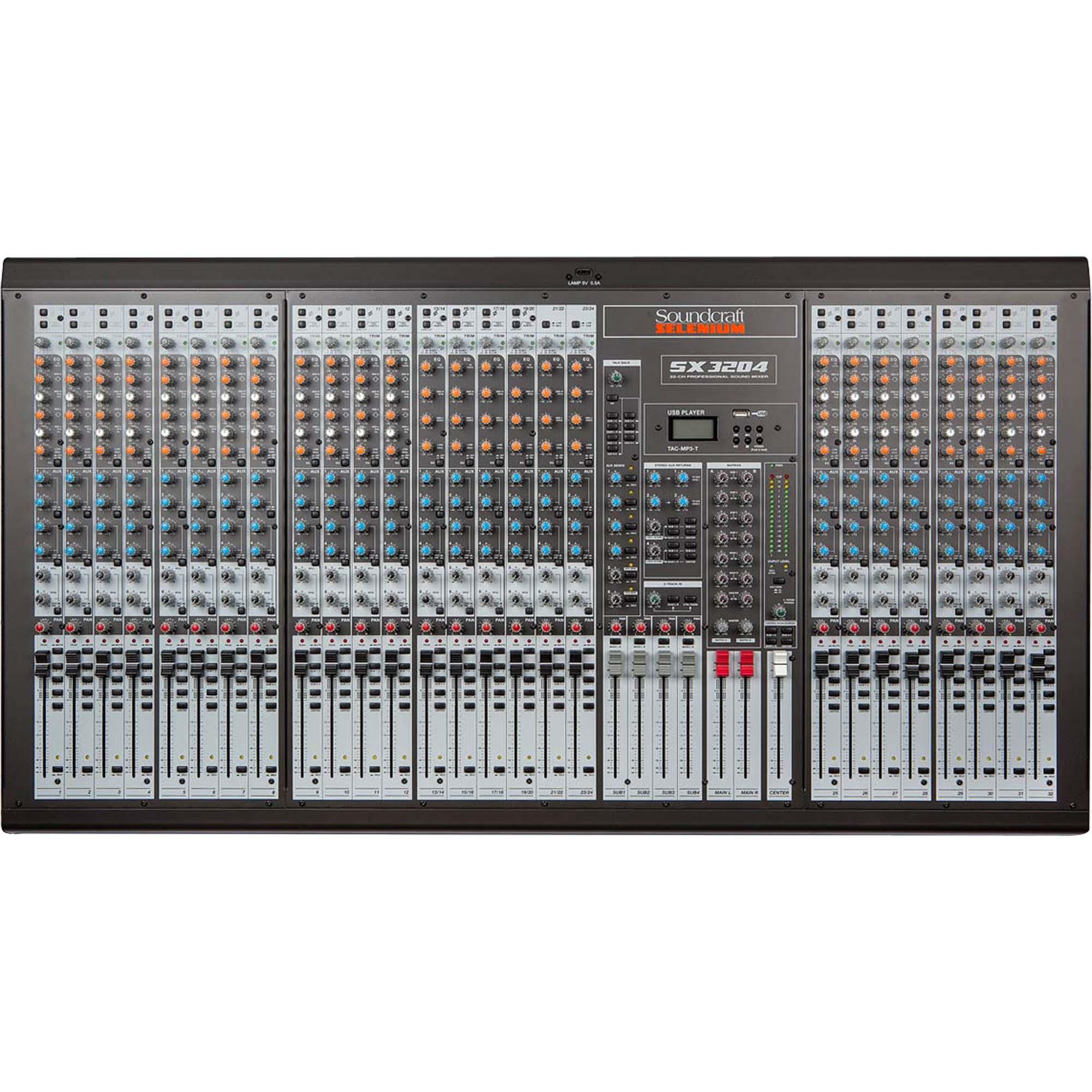

A mesa acima é analógica.
Os Cabos
Os cabos são parte fundamental do processo, porque são eles que levam o sinal do input (entrada) até a mesa de som, você terá que lidar com eles o tempo todo, por isso é fundamental saber quais são os tipos de cabo que possuem e como eles funcionam.
Cabo XLR
Os cabos XLRs são cabos que chamamos de cabos balanceados. Chamamos eles assim porque possuem uma estrutura reforçada, focada na prevenção de ruídos e interferências com um circuito de 3 vias. Há dois tipos.

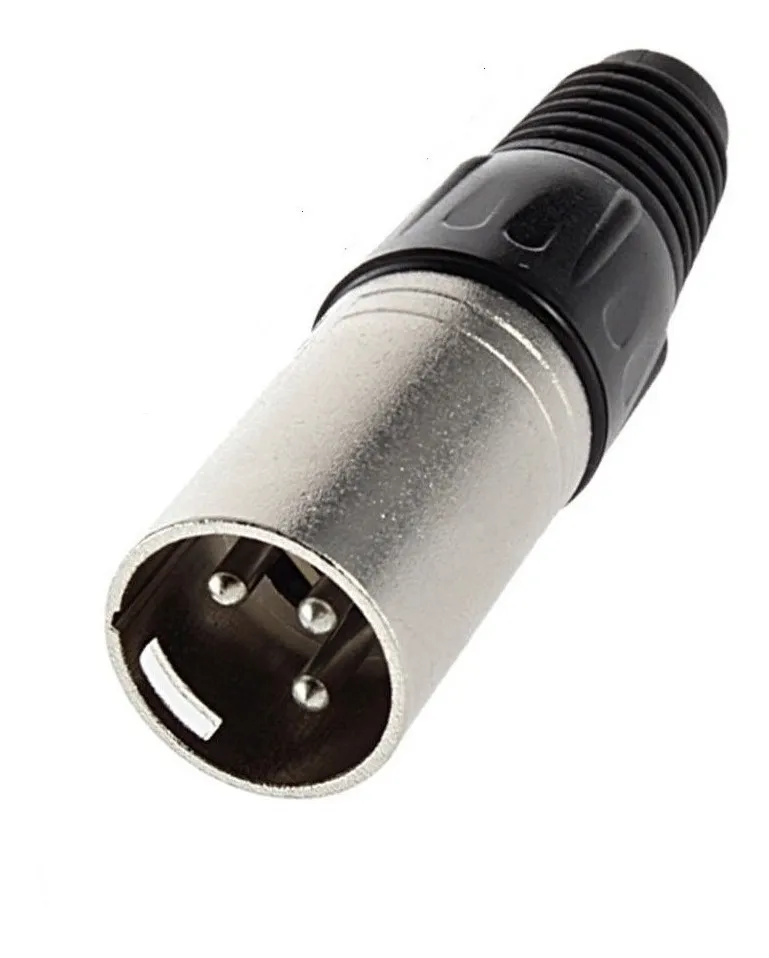

XLR Macho
O XLR Macho é o que possui as 3 pontas; ele é considerado o "ativo".
XLR Fêmea
O XLR Fêmea é o que possui as 3 furos; ele é considerado o "ativo".

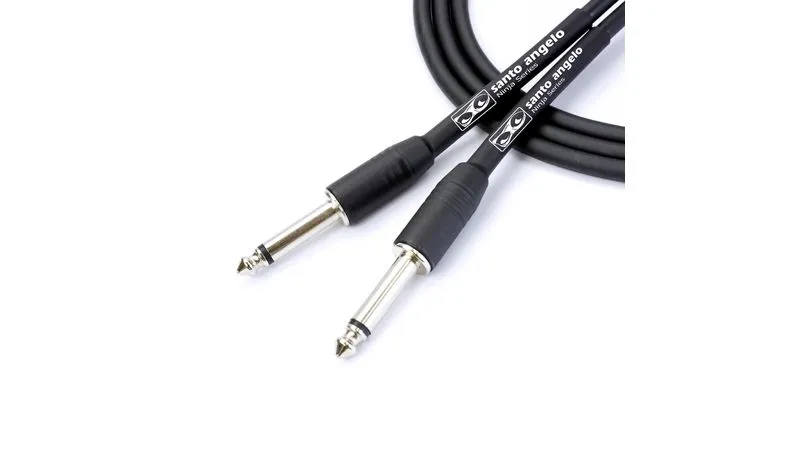

Cabo P10
São cabos como plugue de fone de ouvido, porém maiores, em sua maioria não balanceados, mas possuem suas exceções.
