Aula 03 - Distribuindo o Som
Introdução
Agora que já entendemos sobre entradas e saídas, ganhos e fader, temos a base sólida necessária para tratarmos da distribuição do som. Essa aula será em sua maioria uma visão prática no software da mesma, mas iremos tratar de alguns assuntos teóricos importantes aqui também.
A cadência do som
Já vimos nas aulas anteriores quais são os caminhos percorridos pelo sinal sonoro, mas vamos relembrar alguns passos importantes abaixo
Cadência sonora
Sinal sai do instrumento → Entra na mesa de som → O primeiro controlador é o ganho (gain — define a quantidade de sinal que entra na mesa) → O sinal é processado na mesa → O sinal sai da mesa (fader — controla a quantidade de sinal pós-processado que sai da mesa) → Sinal é distribuído para todas as saídas da mesma (P.As e Bus)
*Notou algo diferente na cadência?
Hoje vamos trabalhar as possibilidades de saída desse som da mesa para outros locais.
P.As
Essa talvez seja a saída mais comum e conhecida, é padrão. É a saída das caixas principais do evento, direcionadas/endereçadas ao público (Esse é inclusive o significado da sigla P.A > Public Address ou em português, "endereçadas ao público"). As P.As geralmente são conectadas na saída das mesas que chamamos de MAIN L/R.

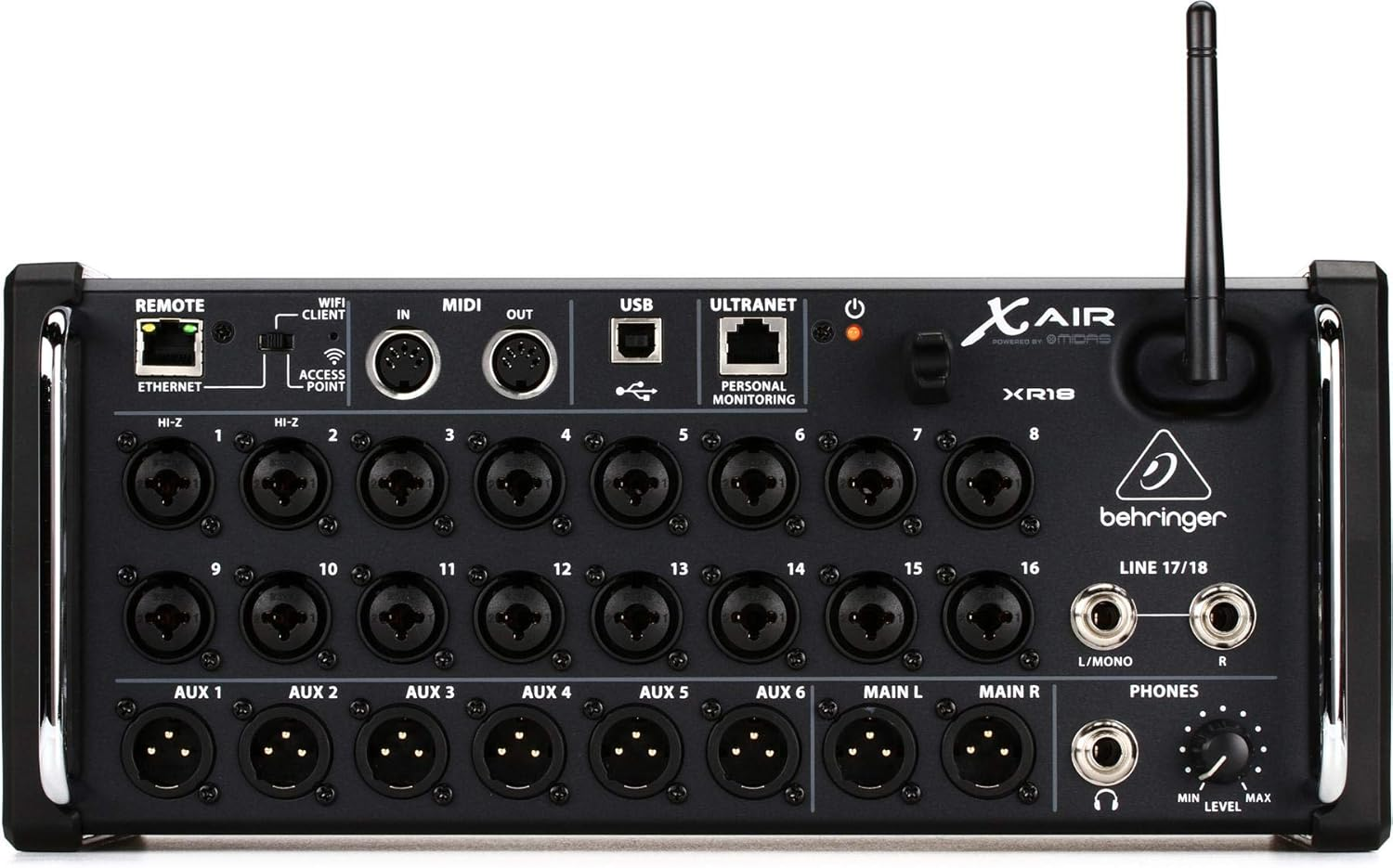

Observe na imagem acima: existem dois canais chamados MAIN L & MAIN R.
Main (L/R)
O "Main" representa a sua tradução literal, a palavra traduzida significa "Principal", isso significa que aquela é a saída principal da mesa, direcionada para o uso das P.As. O "L" e "R" significam que o canal é estéreo, e representam a qual lado do canal aquela saída se refere.
Conceito de mono e estéreo
Na música trabalhamos sempre com dois tipos de sinais, o mono e o estéreo. Talvez em algum momento você já tenha ouvido falar sobre isso, mas é importante que tenhamos esse conceito muito claro em nosso conhecimento, do contrário, teremos algumas dores de cabeça no processo.
Mono: Um sinal mono é um sinal único, que carrega toda a sua informação sonora em apenas um sinal. Ele será reproduzido de forma igual em todas as saídas da mesma. Eles nos dão sempre a impressão de vir de um ponto central.
Estéreo: São dois sinais sonoros que carregam algumas informações ligeiramente distintas uma das outras (exemplo: um sinal possui determinado instrumento, em outro sinal possui outro instrumento). Você tem uma sensação de maior imersão, já que consegue sentir cada arranjo em um lugar distinto.
Pan: Dentro de um sinal estéreo, o Pan é quem controla o local onde um sinal mono inserido ali ficará (mais à esquerda ou à direita, ou até mesmo centralizado).

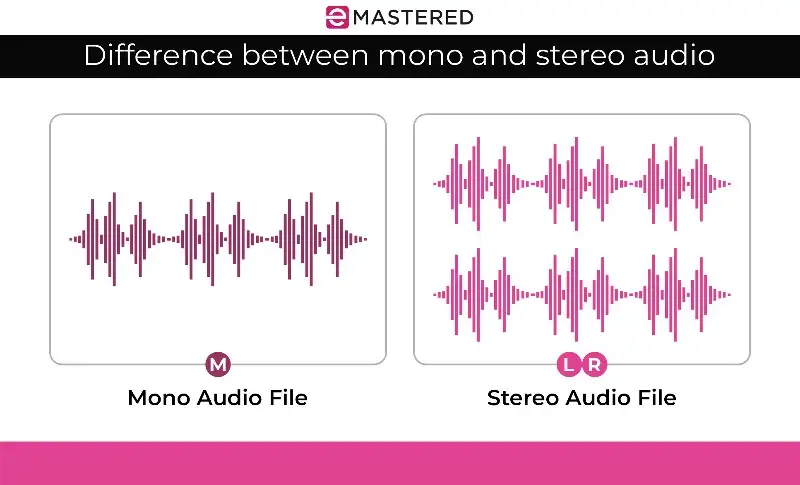

Abaixo uma imagem que mostra a visualização de um sinal mono e um sinal estéreo em um software de gravação de áudio.
Bus/Aux
Os Bus, ou também conhecidos como Auxiliares, são saídas "alternativas" na mesa que nos abrem diversas possibilidades de uso. O que acontece no processo é que a mesa cria uma cópia do sinal principal e endereça para cada uma das saídas auxiliares; assim, o som original não é afetado pelo que acontece nas saídas auxiliares. Abaixo veremos alguns usos comuns:
Monitores: O uso mais comum para os canais auxiliares são os famosos monitores; eles são os fones de ouvido utilizados pelos músicos no palco.
Caixas alternativas: Embora esse não seja o uso ideal, essas saídas podem ser utilizadas para conectarmos outras caixas, como é o caso na nossa igreja atualmente, por exemplo, onde a caixa de retorno e o Subwoofer estão conectados nesses auxiliares. *Esse não é o cenário ideal porque geralmente caixas devem ser gerenciadas por processadores externos, mas esse é um módulo mais avançado que veremos no futuro.
Enviar o sinal de áudio para outros aparelhos como live: Esse também não é um cenário ideal (o ideal seria fazer isso pela via USB ou Rj45 da mesa), porém, é muito comum que devido à estrutura de algumas igrejas — como a nossa — usemos as vias auxiliares para fazermos também o sinal das lives.
Pré & Pós Fader
Dentro disso é importante considerarmos o conceito de pré- & pós-fader. Veja, o conceito é simples, mas faz grande diferença no uso dos auxiliares.
Se entrarmos na coluna Sends da mesa, veremos que existem algumas opções para selecionarmos em nossos auxiliares, são eles:
Não tem segredo quanto à lógica por trás. "pré" significa que o sinal daquele auxiliar entrará antes dele passar por aquele processamento, o "post" significa que aquele sinal passará após aquele processamento. Você lembra o que é o fader, correto? Ele é o volume de sinal de saída da mesa após ter passado por toda a cadeia de processamento. Na prática, isso significa que se o sinal daquele auxiliar estiver vindo depois (post) do fader, o volume do fader afetará também o volume daquela saída auxiliar.
Na Prática!
Bom, vamos agora para a visualização de tudo isso no software da mesa.
