Partie 1

Projet - Version COOLPROP

Définir les pressions HP et BP

→ Pour la pression HP je prend bien la saturation liquide

→ Pour la pression BP je prend bien la saturation vapeur

⁠

Construction du tableau thermodynamique

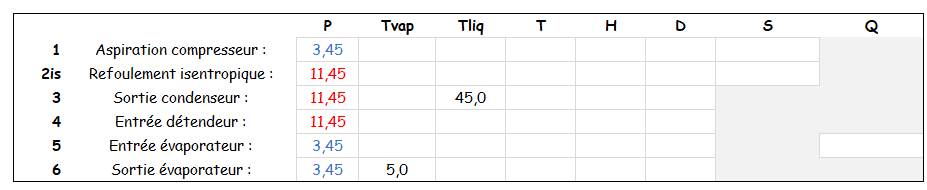

Avec les données d’entrées je peux déterminer quelques informations dans le tableau.

Je vais commencer par remplir le point 3 et en suivant le 4, 5, 6, 1 et 2is.

⁠

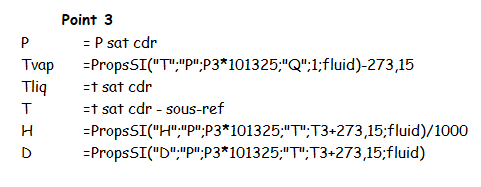

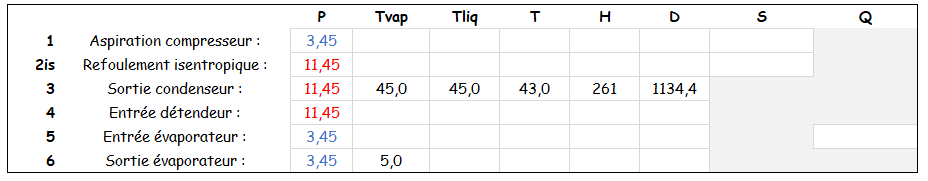

Caractéristiques du fluide au point 3 :

Je peux calculer/déterminer :

La température saturante vapeur avec la pression

La température réelle avec TsatLiq - Sous-refroidissement

L’enthalpie et la densité avec la pression et la température réelle

⁠

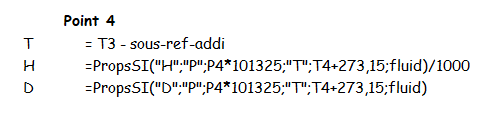

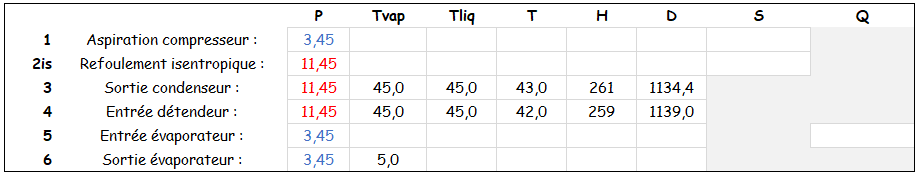

Caractéristiques du fluide au point 4 :

Je peux calculer/déterminer :

L’enthalpie et la densité avec la pression et la température réelle

Les températures saturantes sont identiques à celles du P3

La température est égale a T3 - sous-refroidissement additionnel

⁠

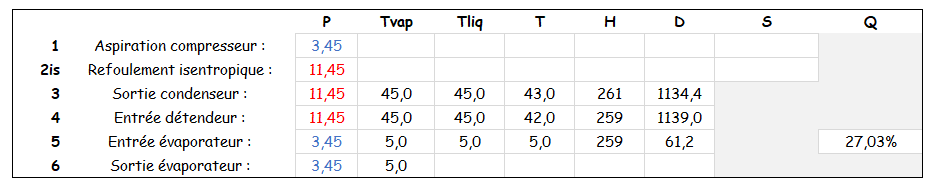

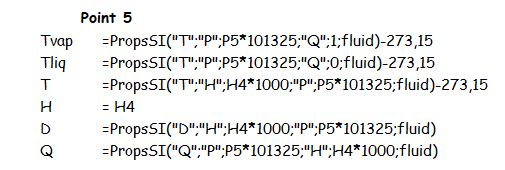

Caractéristiques du fluide au point 5 :

Je peux calculer/déterminer :

La détente est isenthalpique, donc H5 est égale H4

Les températures saturantes

La densité

Le pourcentage de liquide

⁠

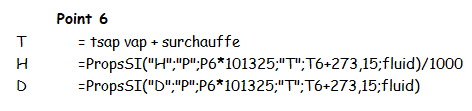

Caractéristiques du fluide au point 6 :

Je peux calculer/déterminer :

La température saturante liquide

La température réelle = Tsat vap. + surchauffe

L’enthalpie et la densité avec la pression et la température réelle

⁠

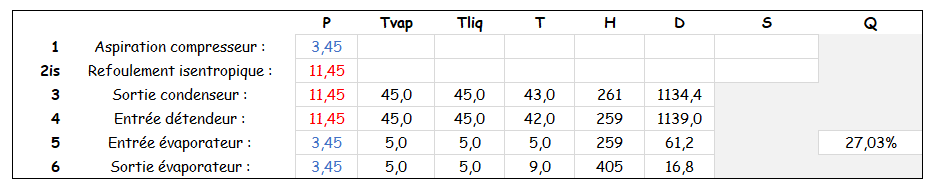

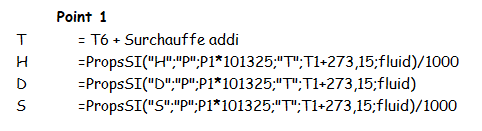

Caractéristiques du fluide au point 1 :

Je peux calculer/déterminer :

La température réelle = T6 + surchauffe additionnelle

La densité et l’entropie avec la température réelle et la pression

Les températures saturantes sont identiques à celles du P6

⁠

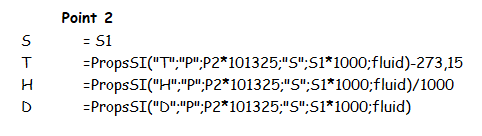

Caractéristiques du fluide au point 2is :

Je peux calculer/déterminer :

Compression isenthalpique donc S1 est égale à S2is

la température réelle, l’enthalpie et la densité → avec l’entropie et la pression

⁠

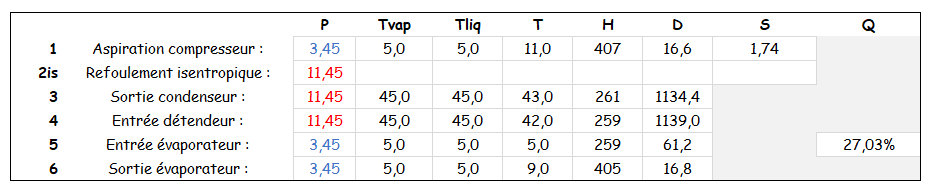

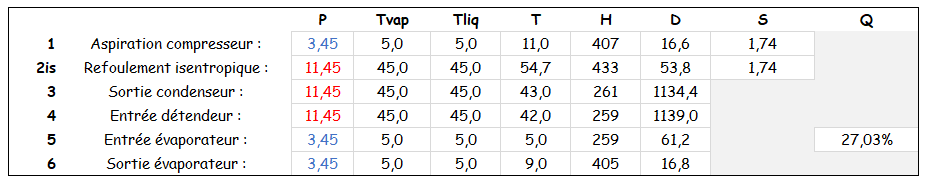

C’est dynamique !!

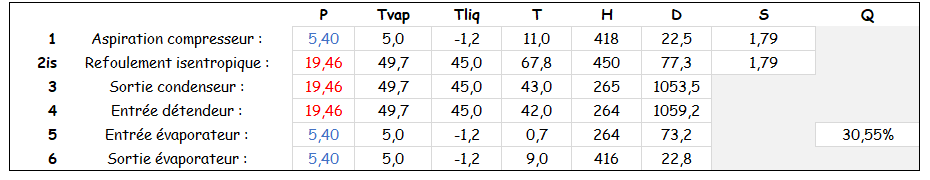

Si je change de fluide pas de soucis ! même avec des fluides comme le R407C (fluide zéotrope) qui a un gros glissement.

⁠

Puissance et performance mise en jeux

Nous avons les caractéristiques, maintenant pour avoir une vision des puissances mise en jeux il y a plusieurs moyens :

J’ai un débit massique

J’ai un débit volumique à l’aspiration

J’ai une puissance froid

J’ai une puissance chaud

…

Exemple → débit massique de 0.2 kg/s :

⁠

Si je veux un volume balayé, je peux utiliser le rendement volumétrique,

Si je veux une température de refoulement réelle, je peux utiliser par exemple le rendement isentropique, …

What ? Des mélanges personnalisés avec COOLPROP ?

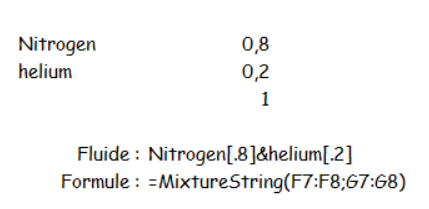

⚠️ C’est bien une liste de fluide et la liste de concentration entre 0 et 1 qui faut rentrer.

Exemple :

⁠

Conclusion

Avec la base de travaille ci-avant et plusieurs upgrades, il est tous à fait possible de faire des simulations de circuit plus complexes (injection de vapeur partiel/total, booster, transcritique, …), de dimensionnement de tuyauterie, comparaison entre plusieurs fluides, …
