REDES

O EXAMEN

O POSIBLE EXAMEN

O IMPORTANTE

Sistema de comunicación

arquitectura

protocolos

conexiones

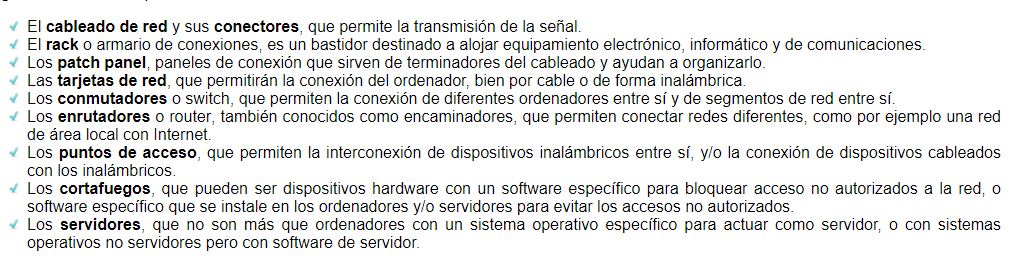

componentes

Características

convertidas

escalabilidad

seguridad

optimización de datos

Redes: conjunto de elementos con reglas que hacen posible la transmisión e interacción de información entre emisor y receptor

Protocolo de comunicación: conjunto de reglas que regulan la comunicación entre dispositivos

Según:

su medio de comunicación

sistemas lineal

sistemas inalámbricos

su direccionalidad

simple o→X

semidúplex o→x / o←X

dúplex o<—>X

su sincronicidad

síncrona

asíncrona

su naturaleza de la señal

analógicas

digitales

su alcance

red de área personal o PAN

red de área local o LAN

red de área de campus o CAN

red de área metropolitana o MAN

red de área amplia o WAN

su funciones

redes igual - igual

redes cliente - servidor

Internet red de uso publico

Intranet red privada

ETD: equipo terminal de datos, son dispositivos que no sean específicos de comunicación.

ECD: equipo de comunicación de datos, todos los dispositivos que sirvan para la comunicación.

Técnicas de comunicación en redes

con circuitos

con mensajes

con paquetes

datagramas

circuitos virtuales

Pasos para crear una red

1) Crear la red física

2) Crear la red lógica

3) Configuración del router

Arquitectura = Conjunto de capas junto con sus propios protocolos

Factores importantes de una arquitectura.

1) Su topología

2) Método de acceso a la red

3) Protocolos de comunicación

CADA CAPA POSEE SU PROPIO PROTOCOLO

CAPA 1———————PROTOCOLO A

CAPA 2———————PROTOCOLO B

CAPA 3———————PROTOCOLO C

Existen protocolos para:

Identificar emisor y receptor

Definir canal

Definir lenguaje

Definir forma y estructura dl mensaje

Establecer velocidad y temporización

Definir codificación y encapsulamiento

Los protocolos deben resolver:

1) Enrutamiento

2) Direccionamiento

3) Medios de comunicación

4) Saturación

5) Control de errores

Existen dos modelos

Modelo OSI (OPEN SYSTEM INTERCONECTION) [modelo teórico basado en TCP/IP de 7 capas]

Modelo TCP/IP [modelo practico de 4 capas]

Direcciones MAC : Es una dirección física que se encuentra alojada en nuestra tarjeta de RED.

CAPAS

Table

Table

Nº DE CAPA

DESCRIPCION

FIsica

Empaqueta datos

Separa datos de los paquetes

Secuenciacion de los paruqetes + control de errores

Mantiene y controla el enlace entre los extremos

Determina el formato de comunicacion

Definicion de los protocolos que usaran las aplicaciones

There are no rows in this table

⁠

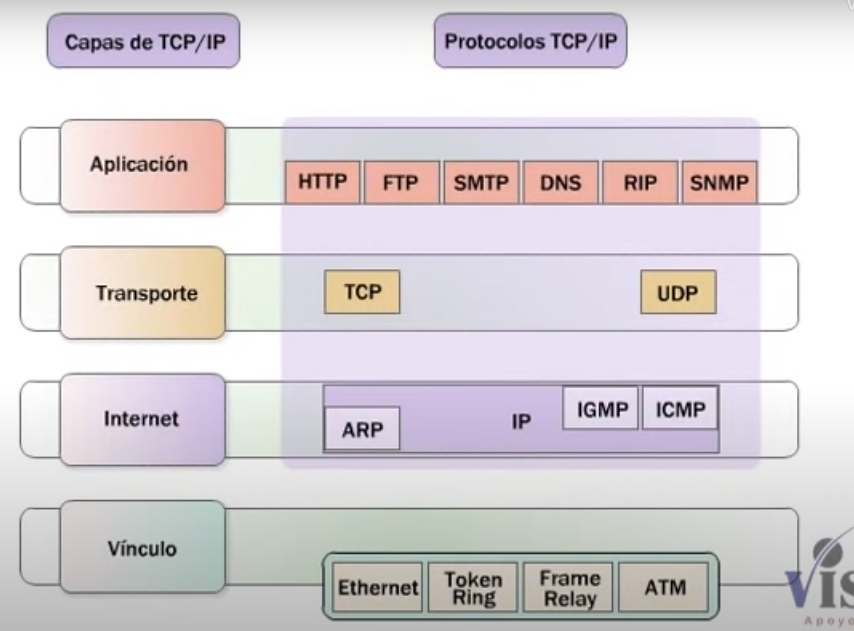

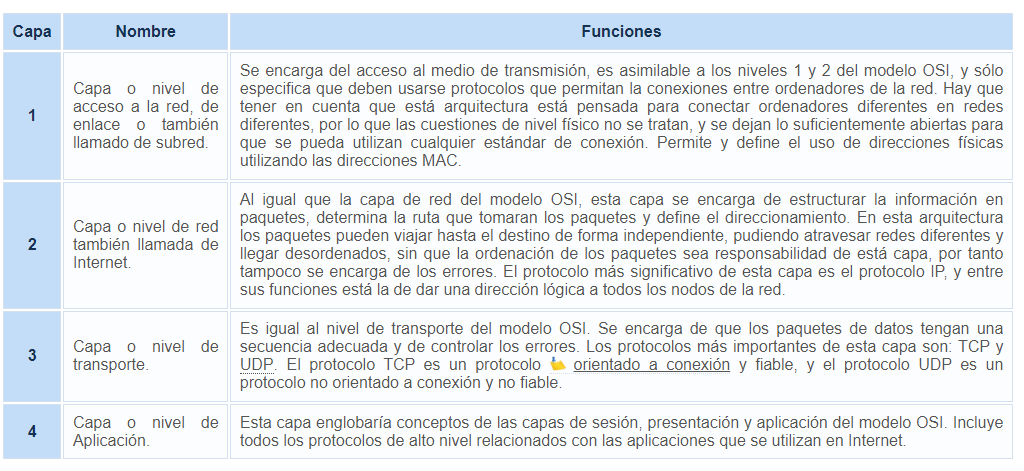

EXAMEN [Estudiar que protocolos hay en cada capa en el modelo TCP/IP] figura 1 y figura 2

⁠

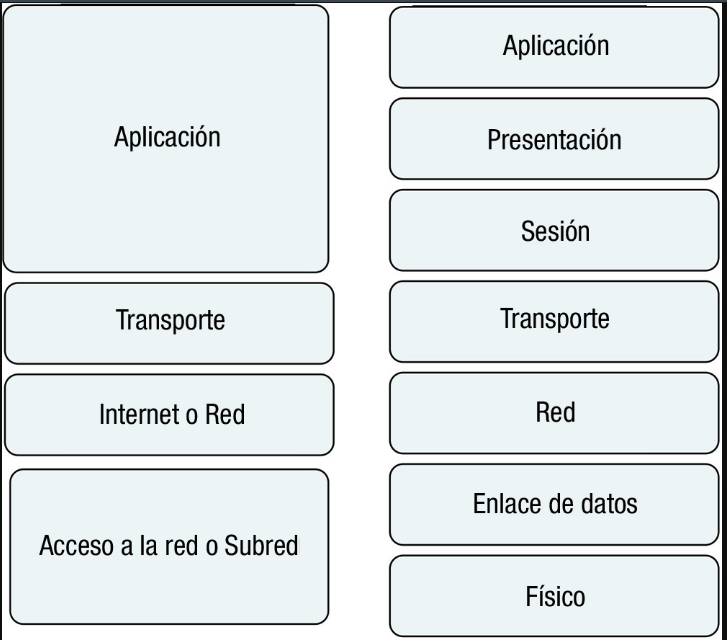

Comparación entre capas de protocolo TCP/IP y OSI

⁠

ARP Y RARP

ICMP

OSPF

RIP

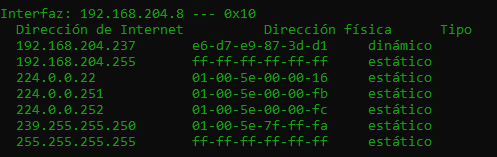

ARP relaciona las direcciones IP con las direcciones MAC (dirección de internet y dirección física)

⁠

De memoria

⁠

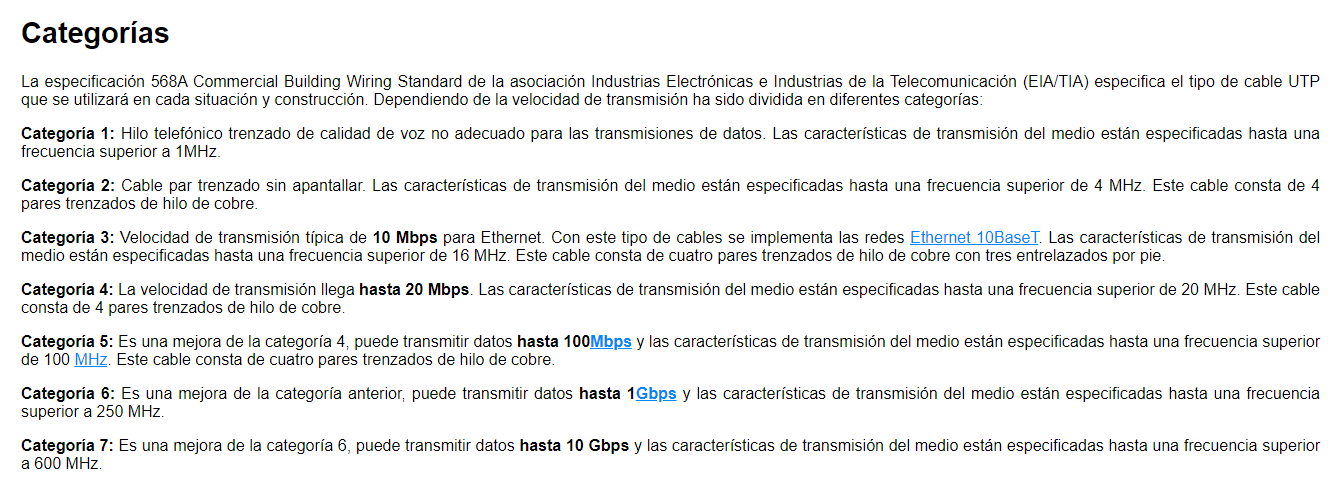

tipos de cableados, sus categorías y velocidades

⁠

EXAMEN

⁠

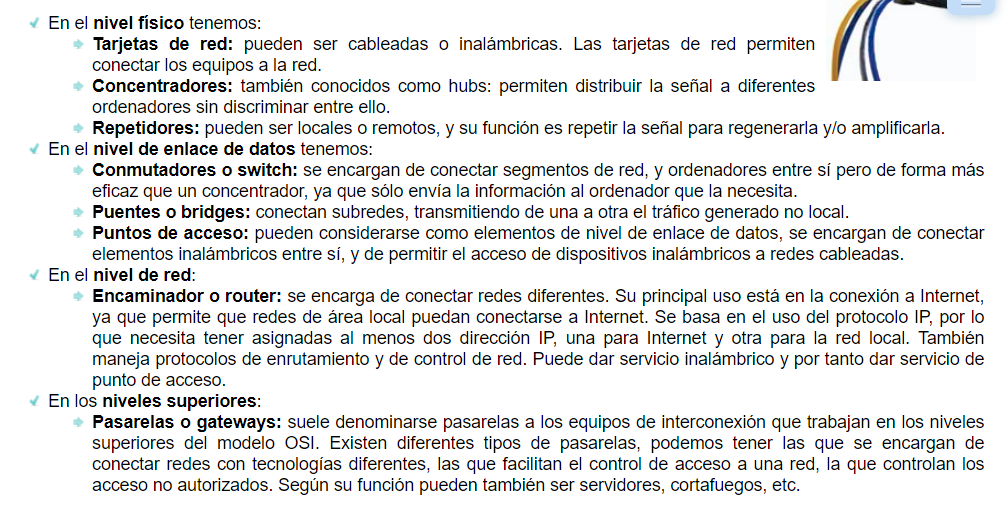

HUB = si hago ping en una red de 5 ordenadores, el ping lo hace entre todos aunque luego responda uno.

SWITCH = si hago ping en una red con 5 ordenadores solo ira al pc que hice el ping.

Se habla de rutas estáticas cuando en el enrutador se guarda la información de forma permanente y sin cambios de las rutas que pueden seguir los paquetes.

Las rutas estáticas son útiles cuando existe una sola forma de conectarse a Internet ya que el paquete siempre seguirá el mismo camino.

WIFI O 802.11

TOPOLOGIAS

modo ad-hoc : conecta una red pequeña de forma directa sin dispositivos intermedios (menos segura y mas lenta)

modo infraestructura : conecta una red mediante un punto de acceso (mas segura y mas rápida)

Ventajas y desventajas

+Movilidad

+Escalabilidad

+Menor tiempo de instalación

-Seguridad

-Interferencias

Certificación Estándar

Estación

Medio

Punto de acceso

Sistema de distribución

Conjunto de servicio básico

Conjunto de servicio extendido

Área de servicio básico

Movilidad

Cobertura

TIPOS

No importante

IEEE 802.11a

IEEE 802.11b

IEEE 802.11g

IEEE 802.11n

IEEE 802.11ac

IEEE 802.11ax

2.4GHz va desde 2.412Ghz a 2.472GHz (un rango de 60MHz) dividido en 13 canales o rangos

a menor rango menos información puedo trasladar

a mayor rango mas información puedo trasladar

20MHz es el ancho del canal

SSID: es un identificador de la red. Identifica a la red wifi que me quiero vincular.

BSSID:

ESSID:

IBSS:

BSS:

ESS:

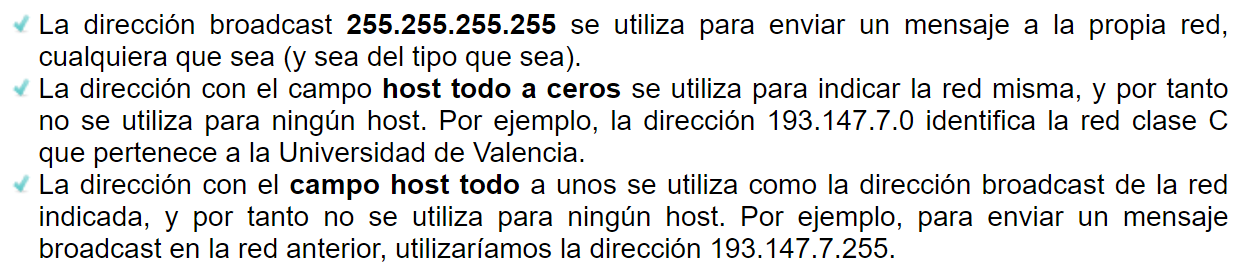

Broadcast: mensaje vacío a toda la red.

WPE:

WPA:

WPA PSK

WPA RADIUS

EXAMEN

⁠

EXAMEN

⁠

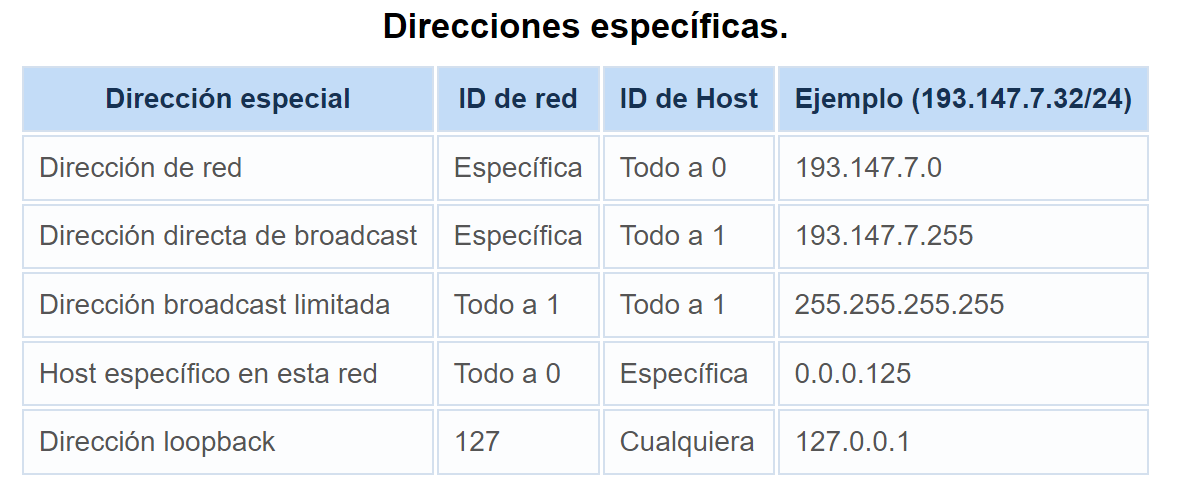

127.0.0.0 IP DE RED

127.0.0.1 IP DE LOOPBACK

⁠

TODO LO QUE ESTE FUERA DE LOS RANGOS SON DIRECCIONES PUBLICAS (DE SALIDA A LA RED)

DE MEMORIA

⁠

DATO

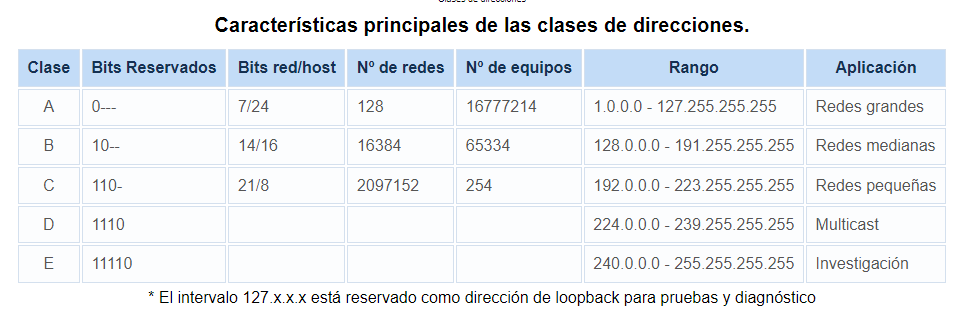

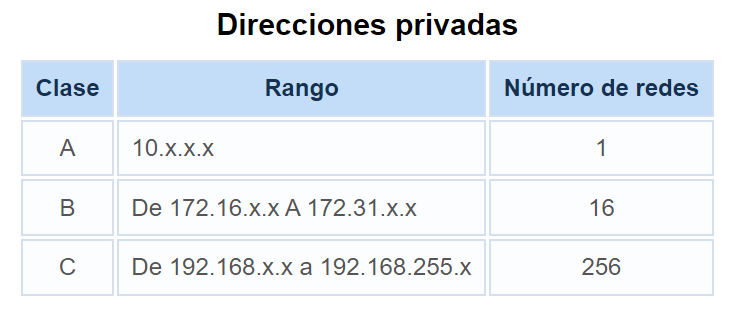

Clase A: 10.0.0.0 a 10.255.255.255 (8 bits red, 24 bits hosts)

Clase B: 172.16.0.0 a 172.31.255.255 (16 bits red, 16 bits hosts)

Clase C: 192.168.0.0 a 192.168.255.255 (24 bits red, 8 bits hosts)

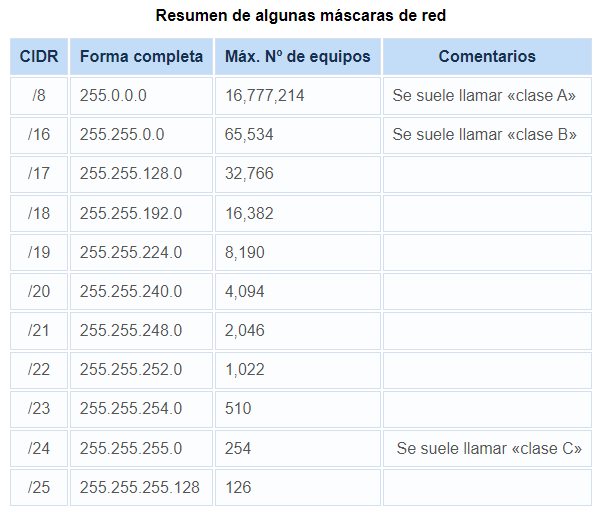

Siempre que se ponga una red debe llevar su mascara sea /16 o 255.255.0.0
