Prototipo MADIS

Diseño y construcción de una casa temporal que brinde refugio a perros que esperan ser adoptados y son remitidos temporalmente al Centro de Bienestar Animal de Pasto.
Diseño: Vladimir Hernández

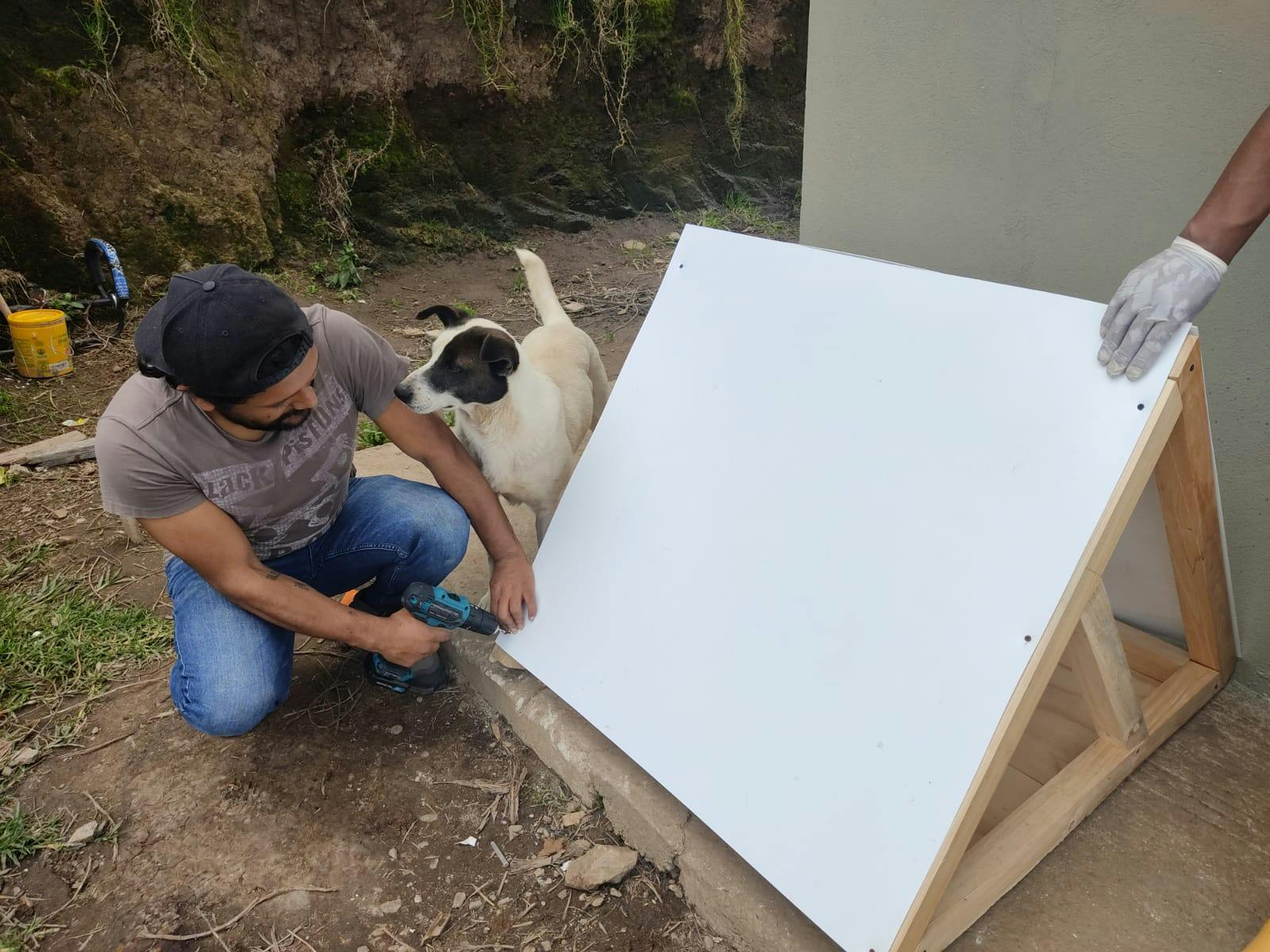

WhatsApp Image 2021-11-28 at 2.08.13 PM.jpeg
El Centro de Bienestar Animal de Pasto alberga actualmente más de 40 perros que esperan ser adoptados, la alta circulación de animales y las condiciones de adecuación del espacio, llevan a que algunos caninos deban ser ubicados en el exterior de las instalaciones; en atención a ellos y teniendo en cuenta el carácter de refugio provisional, se desarrolló el “Prototipo MADIS”.
El proyecto -bastante sencillo- para fabricación casera, plantea la construcción de una casa que brinde una resistencia media a las condiciones de uso en el contexto. El prototipo está construido con listones de madera de 5cm x 5cm de grosos, lamina de MDF para el piso y láminas de PVC de 50 mm para el techo; las piezas se unen entre si a través de tornillos drywall.

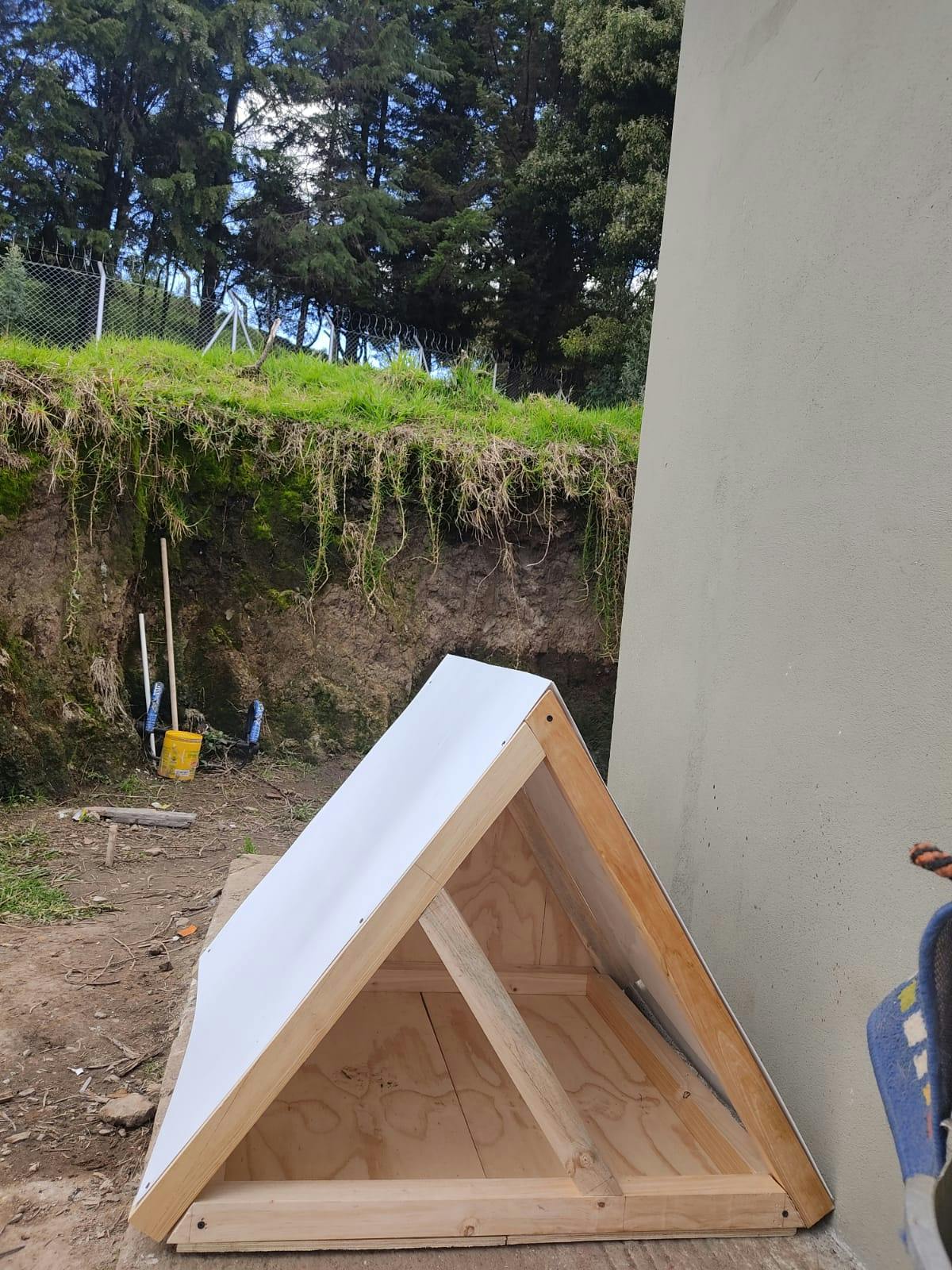

WhatsApp Image 2021-11-28 at 2.08.14 PM.jpeg


🛠️ Activismo
Conozco a Gina hacer algún tiempo, a través de ella tuve mi primer acercamiento a los grupos animalistas en Pasto - Colombia. En el desarrollo del “Prototipo MADIS” conté con su apoyo para identificar situaciones a cuyo mejoramiento era posible aportar a través de la donación de una casa para perros.
Gina gestionó una entrevista, un acercamiento con el Centro de Bienestar Animal de Pasto; así pude conocer la situación de algunos caninos que a pesar de contar con el apoyo de esta entidad, duermes a la interperie, al no contar con un espacio de descanso mientras esperan a ser adoptados.
El Centro de Bienestar Animal de Pasto alberga a día de hoy -28 de Noviembre de 2021- un total de 43 perros y 3 gatos. 3 de los caninos no tienen acceso, -por situaciones diversas- a una casa en la cual puedan descansar durante el día o durante la noche. Allí “les sirve la casita”, entendiendo que “además al ser un lugar de paso, son varios animales los que van a requerir de ella para protegerse del frío” como cuenta uno de los operarios del lugar.
En la visita por ejemplo identificamos a Gaia2, un canino que no tiene nombre, pero llamamos así por su parecido a una perrita que rescatamos años atrás en Popayán; el canino acompaña al guardia del Centro de Bienestar Animal en sus rondas de vigiliancia y está atento a la llegada de cualquier visitante.

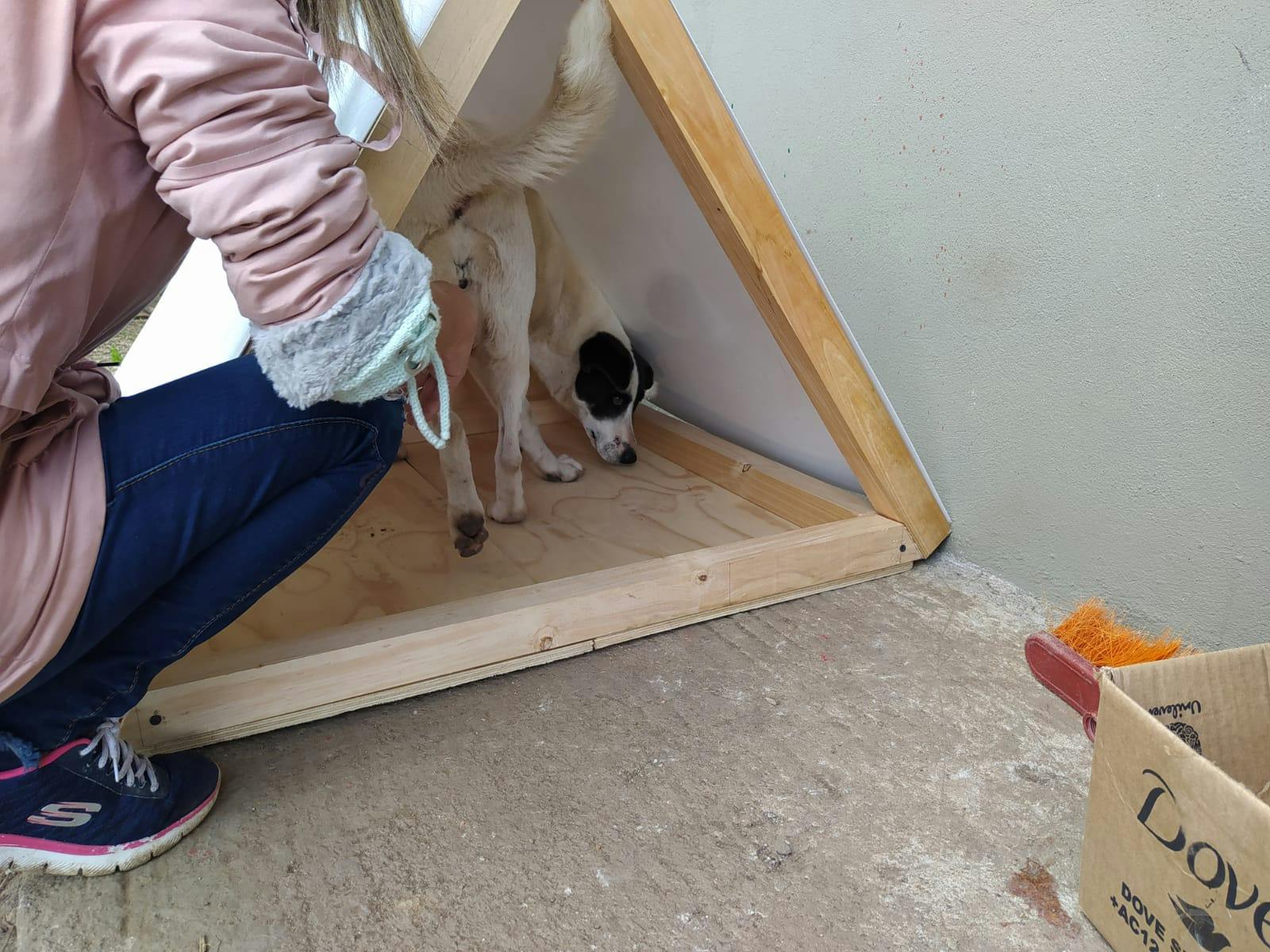

WhatsApp Image 2021-11-29 at 6.12.38 AM (1).jpeg

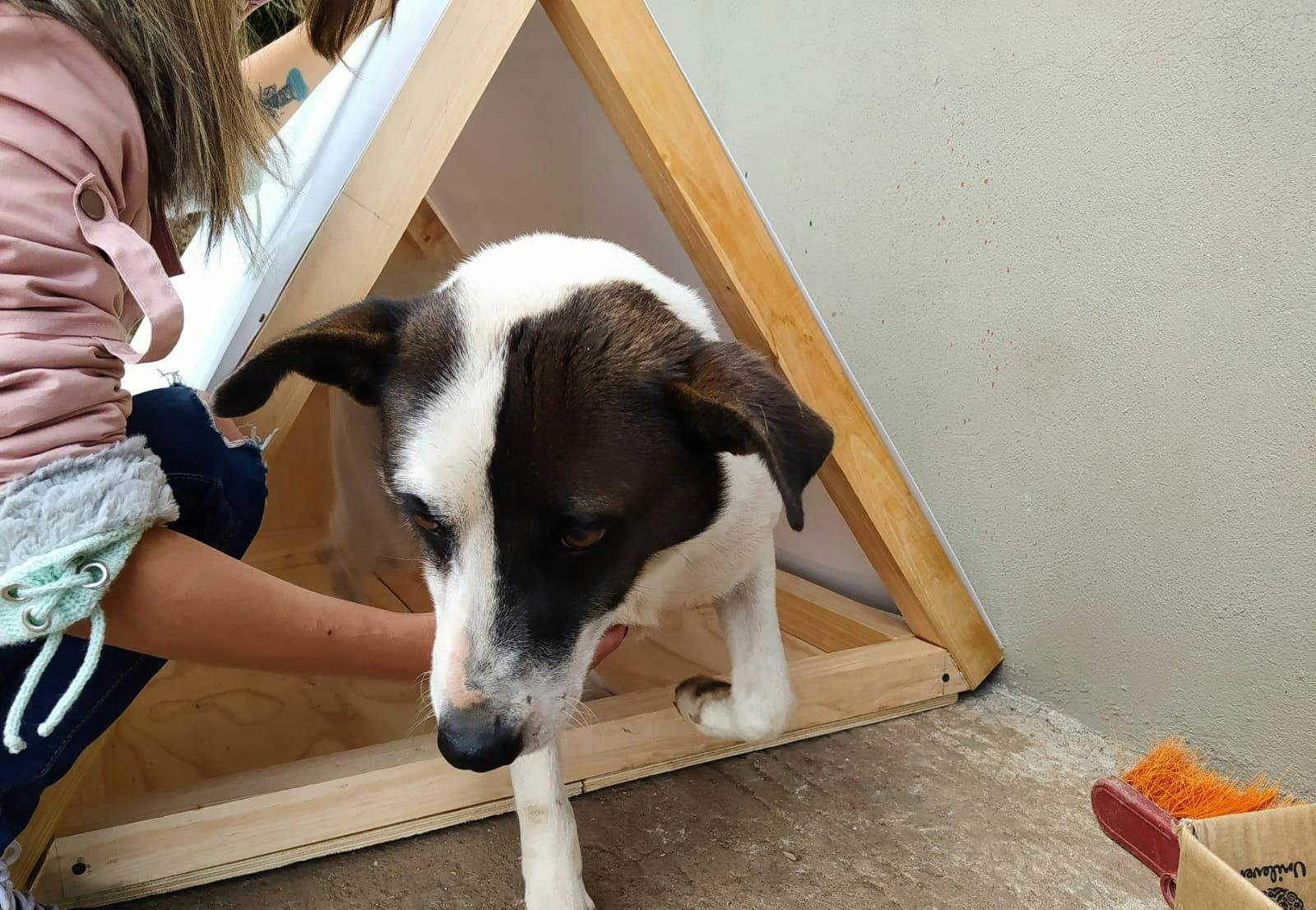

WhatsApp Image 2021-11-29 at 6.12.38 AM.jpeg

💡 Descripción del artefacto
El diseño de la casa toma como inspiración la imagen gráfica de la Maestría en Diseño para la Innovación Social de la Universidad de Nariño, para su materialización se hace uso de láminas de PVC, listones de madera y láminas de MDF; para brindar flexibilidad al momento de ensamble así como en el transporte del artefacto, la unión de las piezas se hace mediante tornillos drywall, que pueden ser retirados según la necesidad.

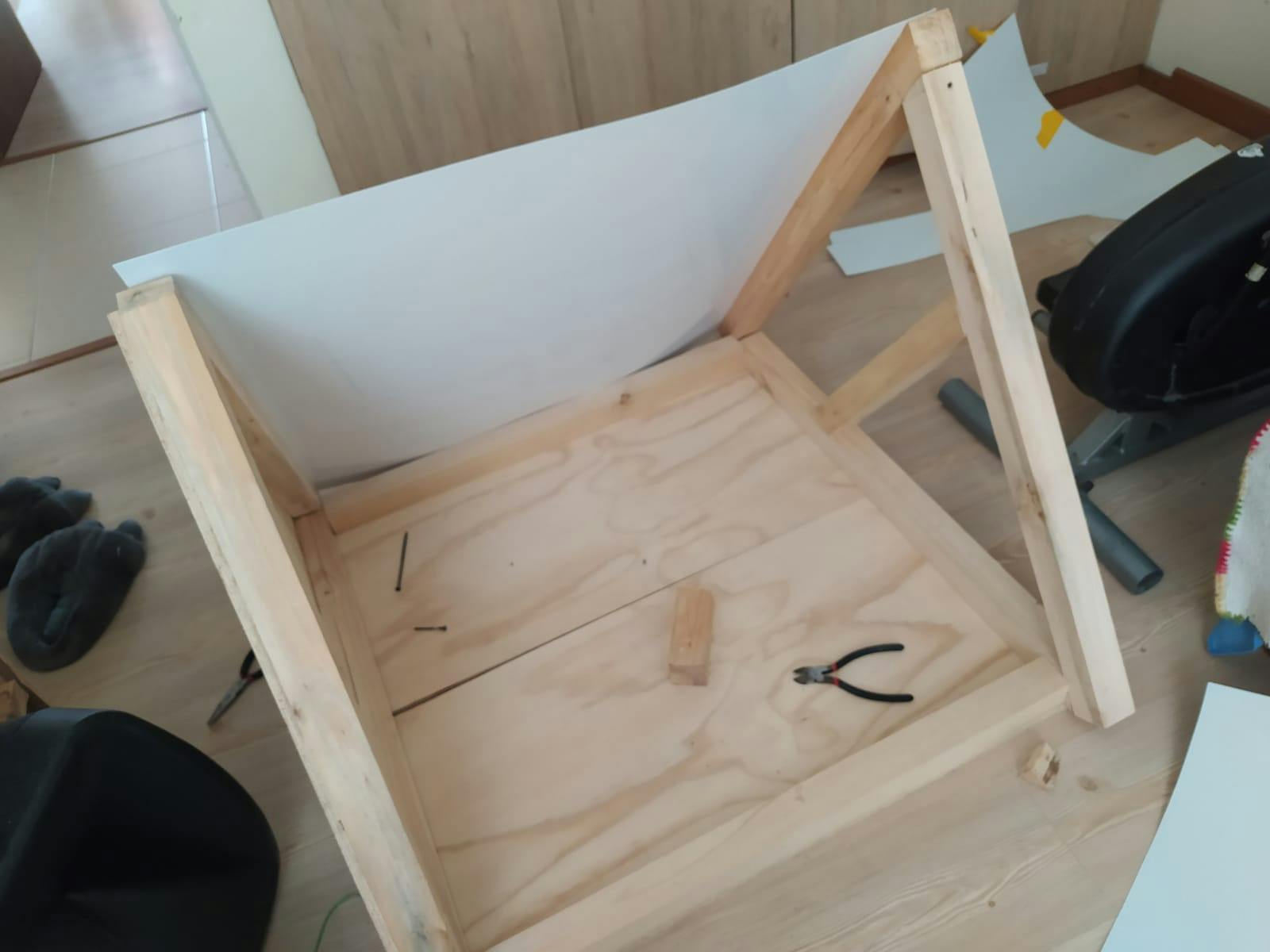

WhatsApp Image 2021-11-22 at 11.06.51 AM.jpeg
📐 Proceso creativo

DISEÑO

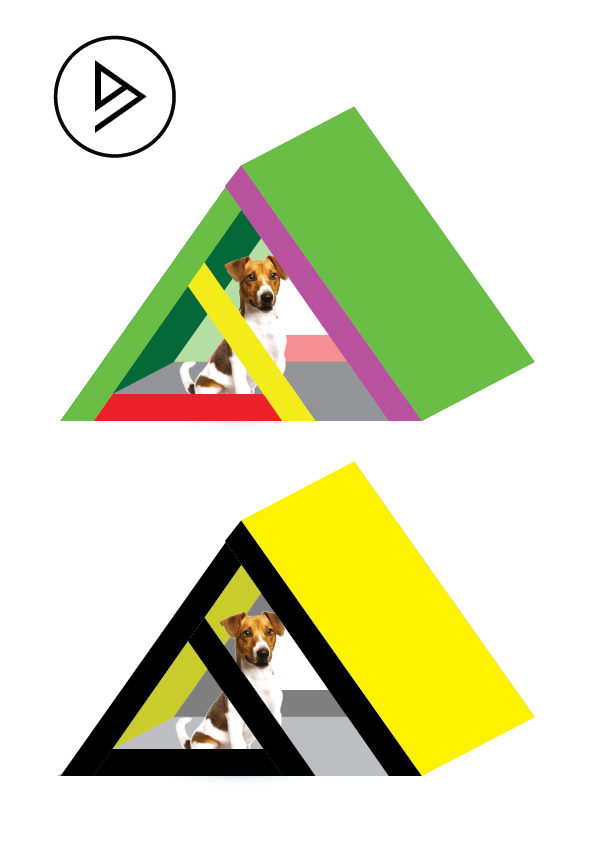

Propuesta de diseño triangulas.
FABRICACIÓN:
La fabricación se realizó mediante herramientas caseras (taladro, caladora), construyendo inicialmente una estructura y después ensamblando las piezas.

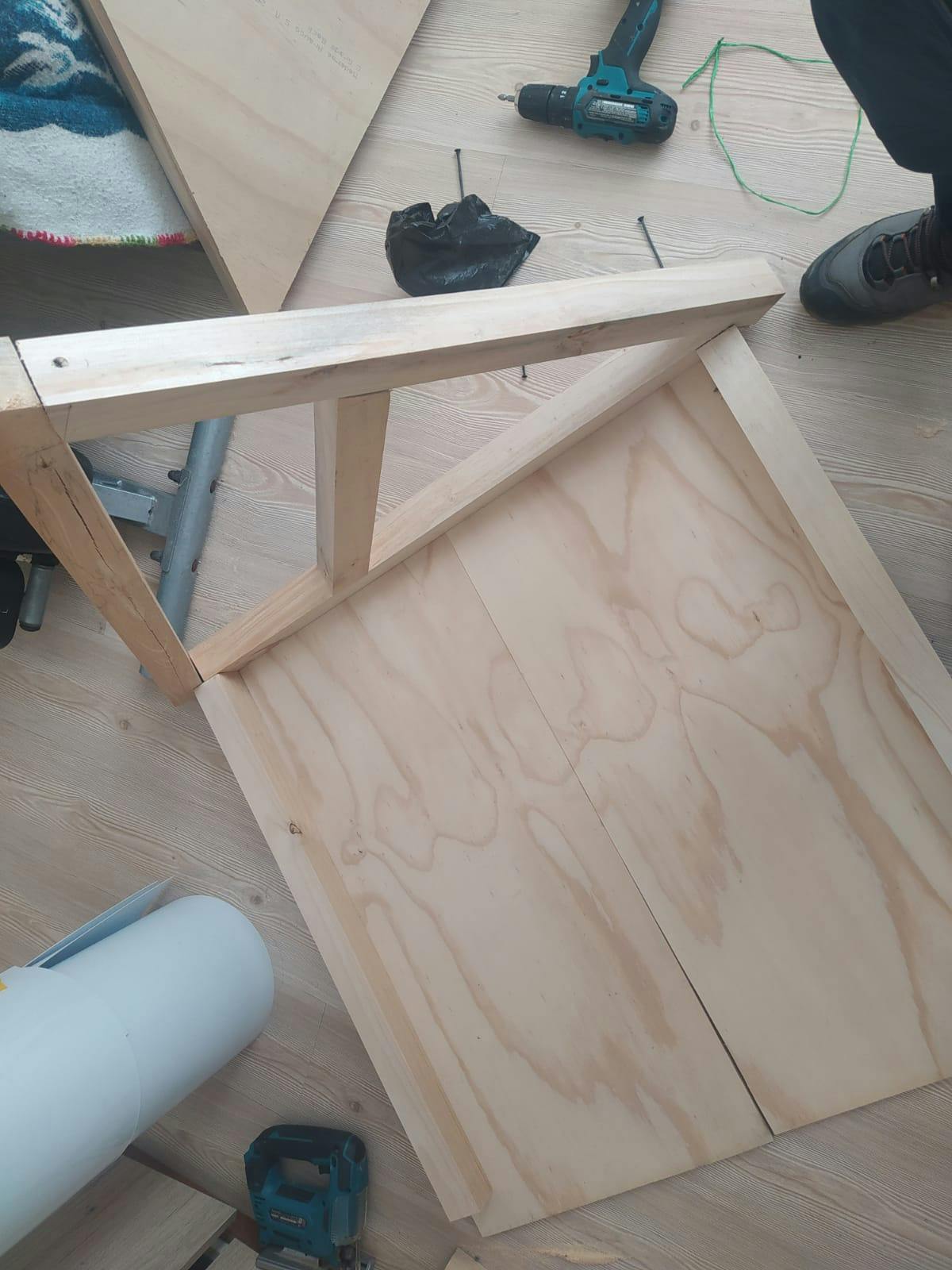

WhatsApp Image 2021-11-22 at 11.06.51 AM (1).jpeg

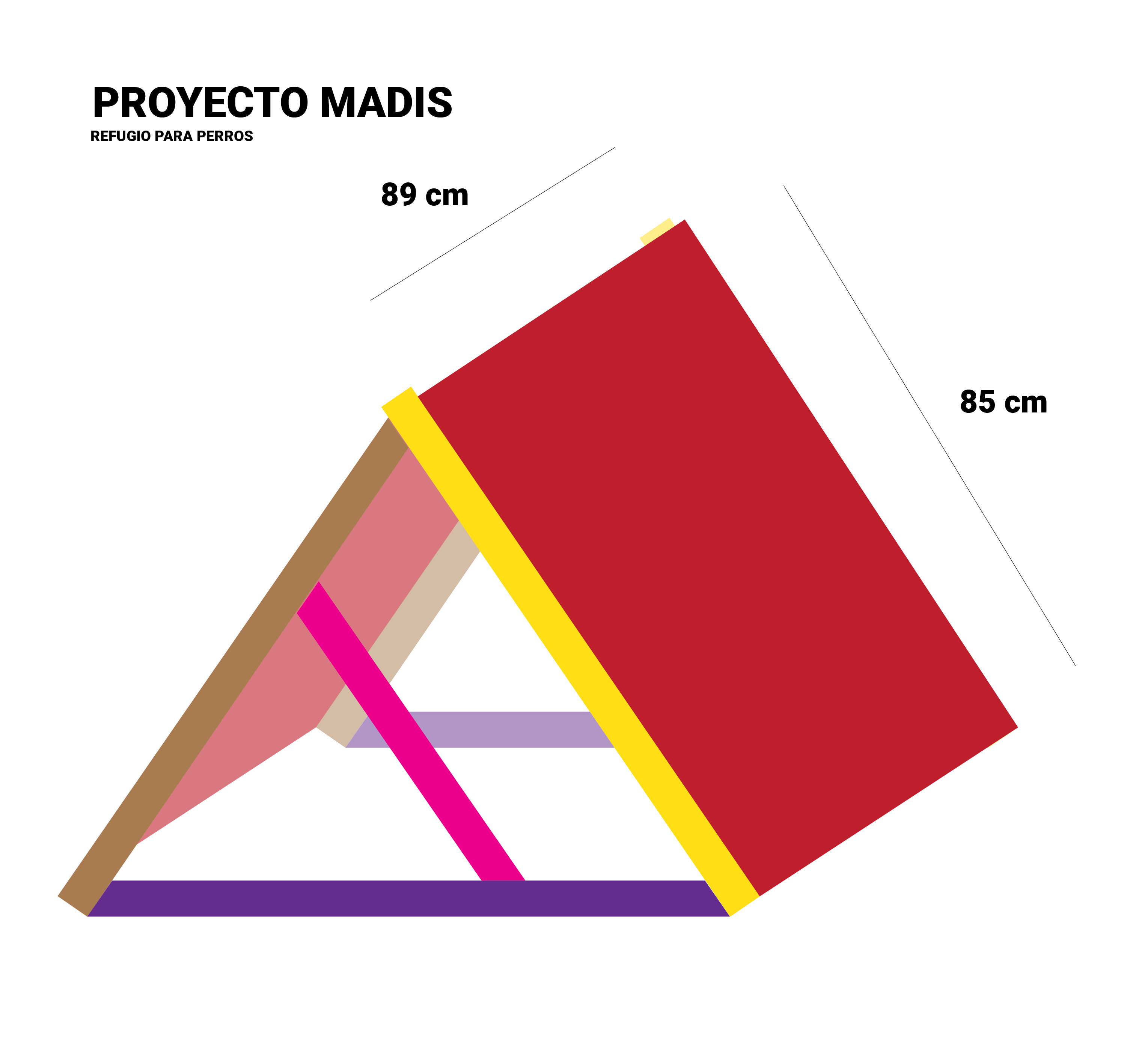

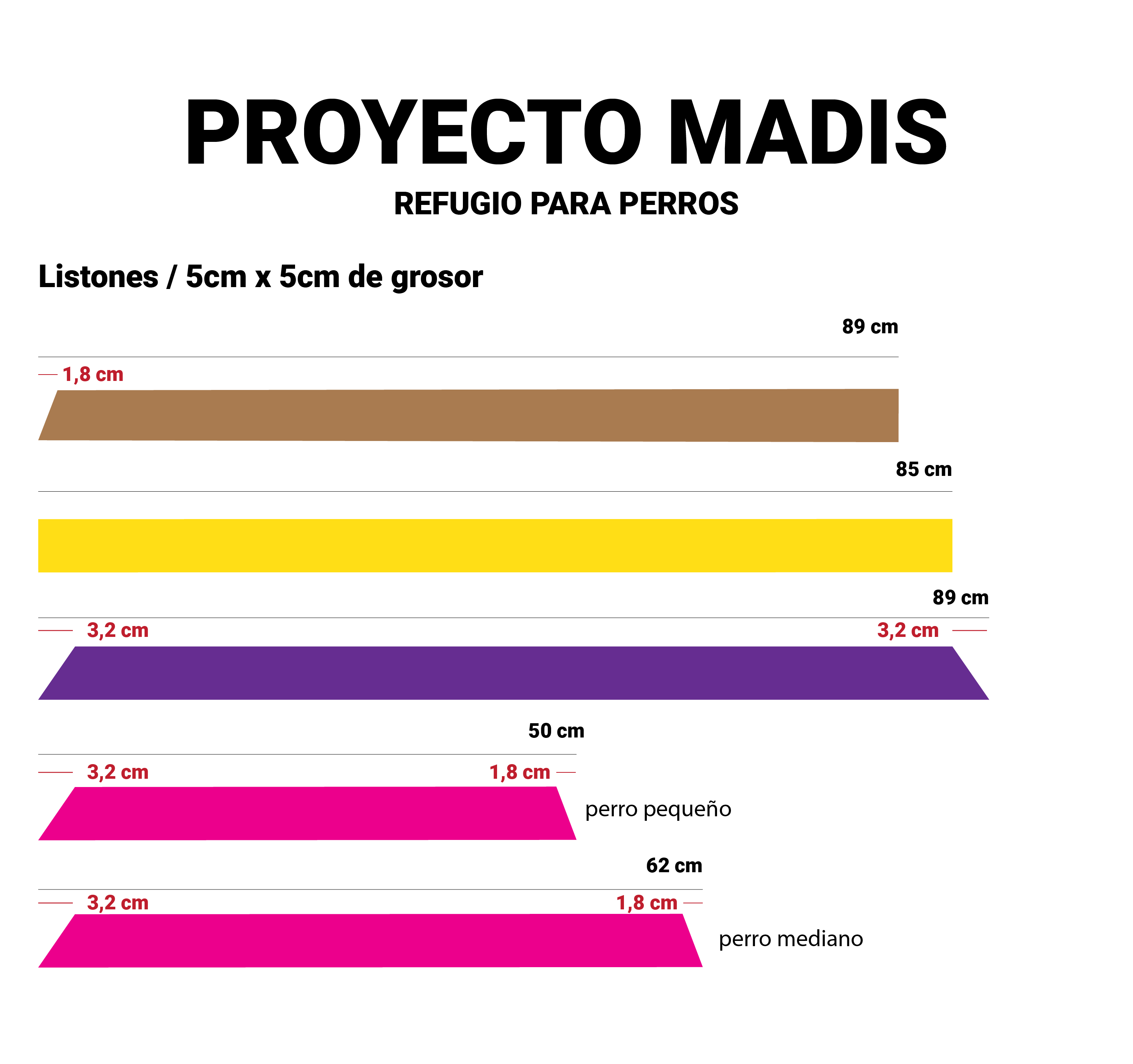

📦 Planos de uso libre
🎥 Registro de la instalación y uso en el contexto
WhatsApp Image 2021-11-28 at 2.08.13 PM.jpeg
WhatsApp Image 2021-11-29 at 6.12.38 AM (1).jpeg

👽 🤖 👻 Equipo de diseño ☜(゚ヮ゚☜)(☞゚ヮ゚)☞
Vladimir Hernández
@vlahebo
