Thi công cắt ống thép luồn dây điện imc

là vật dụng chuyên dùng trong thi công lắp đặt đường dây điện. Ống thép có tác dụng bảo vệ dây điện khỏi những va đập bên ngoài và chống cháy nổ hiệu quả. Trên thị trường có 3 loại ống thép luồn dây điện phổ biến là ống thép luồn dây điện trơn EMT. Loại có ren IMC; RMC. Bài viết này Vật Tư Hải Dương chia sẻ cho bạn đọc cách cắt ống thép luồn dây điện của 3 loại kể trên. Hỗ trợ quá trình thi công lắp đặt được thuận lợi, dễ dàng hơn.
1, Quy trình cắt ống thép luồn dây điện trơn EMT
Ống thép luồn dây điện EMT Nếu trong quá trình lắp đặt cần một đoặn ống có chiều dài theo ý muốn thì chỉ cần cắt ống. Sau đó có thể tiến hành lắp đặt ngay mà không cần phải tiện ren như ống IMC/RMC. Thao tác thực hiện cắt ống đơn giản với 3 bước như sau:
Đo chiều dài ống cần cắt
Đánh dấu vị trí muốn cắt ống
Tiến hành cắt ống thép luồn dây điện EMT.
Lưu ý. Không nên sử dụng loại dao cắt chữ C. Lý do vì dao có thể làm móp ống trong quá trình cắt. Sau khi cắt, phải làm sạch ba zớ cho ống, tránh trường hợp dây điện bị cắt trong quá trình luồn dây vào ống.
2, Cách cắt và ren ống thép luồn dây điện IMC/RMC

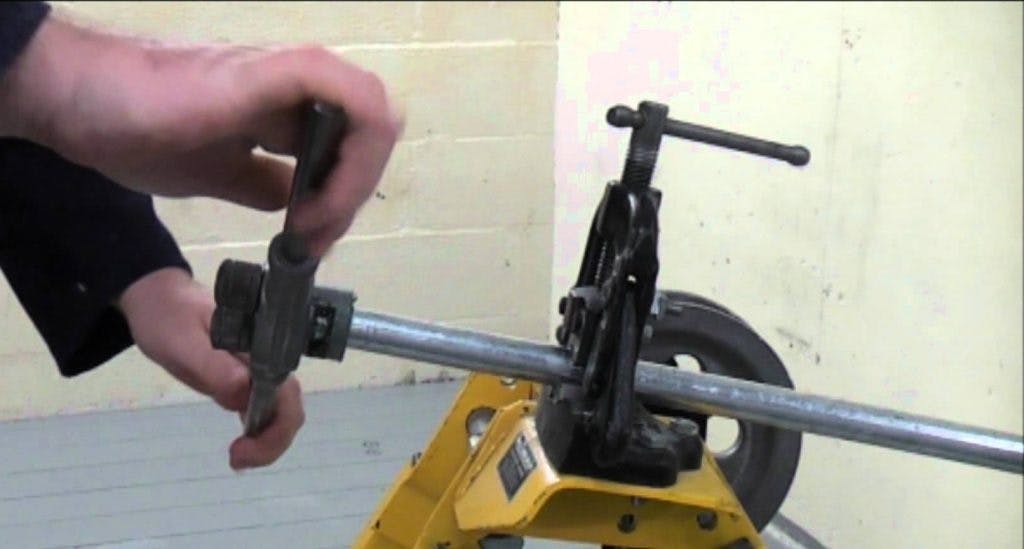

thi công cắt ống thép luồn dây điện
Khi thi công lắp đặt ống luồn dây điện, việc phải cắt ống và ren ống để lắp đặt là điều không thể tránh khỏi. Khác với loại ống EMT, sau khi cắt ống thì có thể tiến hành lắp đặt ngay. Loại ống thép IMC và RMC là loại ống ren, nên cần qua bước ren ống mới có thể lắp đặt với các phụ kiện đi kèm.
Cách gia công ống được thực hiện theo các quy trình sau, trừ khi có sự chỉ dẫn khác của nhà sản xuất. Các hướng dẫn vận hành và an toàn nên được đọc và hiểu trước khi vận hành thiết bị.
2.1 Những lưu ý khi cắt ống
Không sử dụng lưỡi cưa bị mòn.
Chú ý đến việc đo, tính toán chính xác độ dài ống luồn dây điện vì nó ảnh hưởng trực tiếp đến việc thi công lắp đặt
Chú ý đến việc đo đạc, tính toán chiều dài ống luồn dây điện cần phải thật chính xác vì nó rất quan trọng đối với chất lượng của việc lắp đặt.
Thao tác cắt phải thật dứt khoát
2.2 Hướng dẫn tiện ren bằng dụng cụ ren :

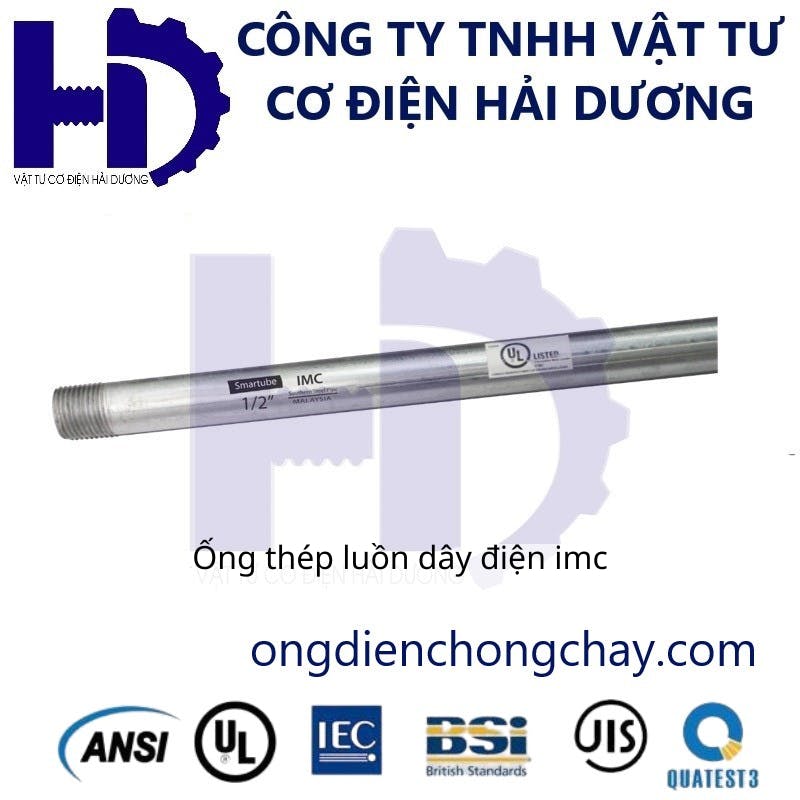

Ống thép luồn dây điện imc.png
Cố định chắc chắn ống, sau đó gắn dụng cụ ren ống vào
Xoay dụng cụ ren ống 3-4 vòng theo chiều kim đồng hồ
Tiếp theo, tháo dụng cụ ren tay ra. Bôi dầu lên phần đầu ống. Việc bôi trơn này sẽ giúp thao tác lấy ren được dễ dàng hơn. Đồng thời bảo vệ cho dụng cụ ren không bị hỏng.
Tiến hành ren ống, xoay dụng cụ ren 1,5 vòng theo chiều kim đồng hồ sau đó xoay ½ vòng theo chiều ngược kim đồng hồ. Lặp lại thao tác đến khi thấy được 3 bước ren ở đầu ống.
Làm sạch ba zớ cho ống để dây điện không bị ảnh hưởng khi luồn vào ống.
Khi tiến hành ren ống, chiều dài của đầu ren rất quan trọng. Phải phù hợp với yêu cầu mà UL chỉ định về chiều dày của đầu ren và dung sai cho phép.
Lưu ý khi ren ống. Kiểm tra khuôn ren trước khi tiến hành ren. Không sử dụng lưỡi ren bị mòn. Khi lấy ren xong cần phải kiểm tra lại xem đã đạt tiêu chuẩn chưa. Một đầu ren đạt tiêu chuẩn khi vòng ren không bị gãy hoặc đứt khúc. Độ sâu của ren vừa đủ và khít với phụ kiện.
