PIC-H3 - решение нестандартной задачи

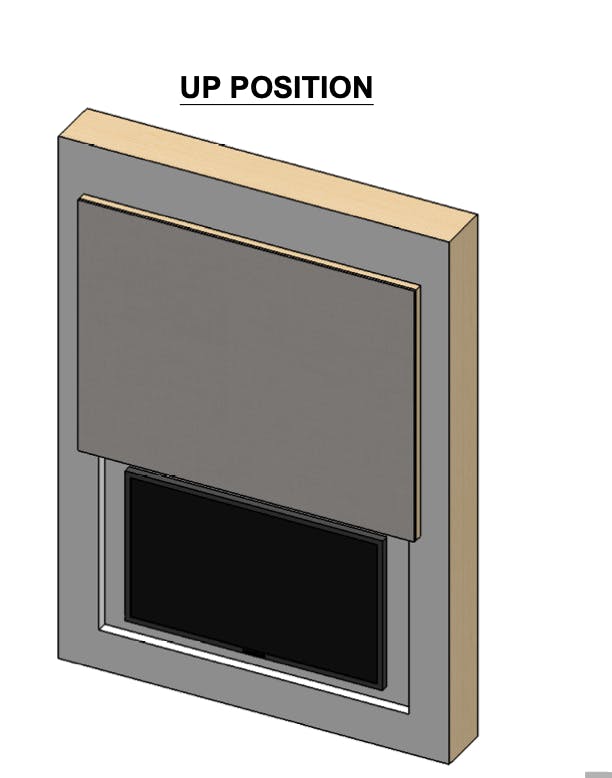

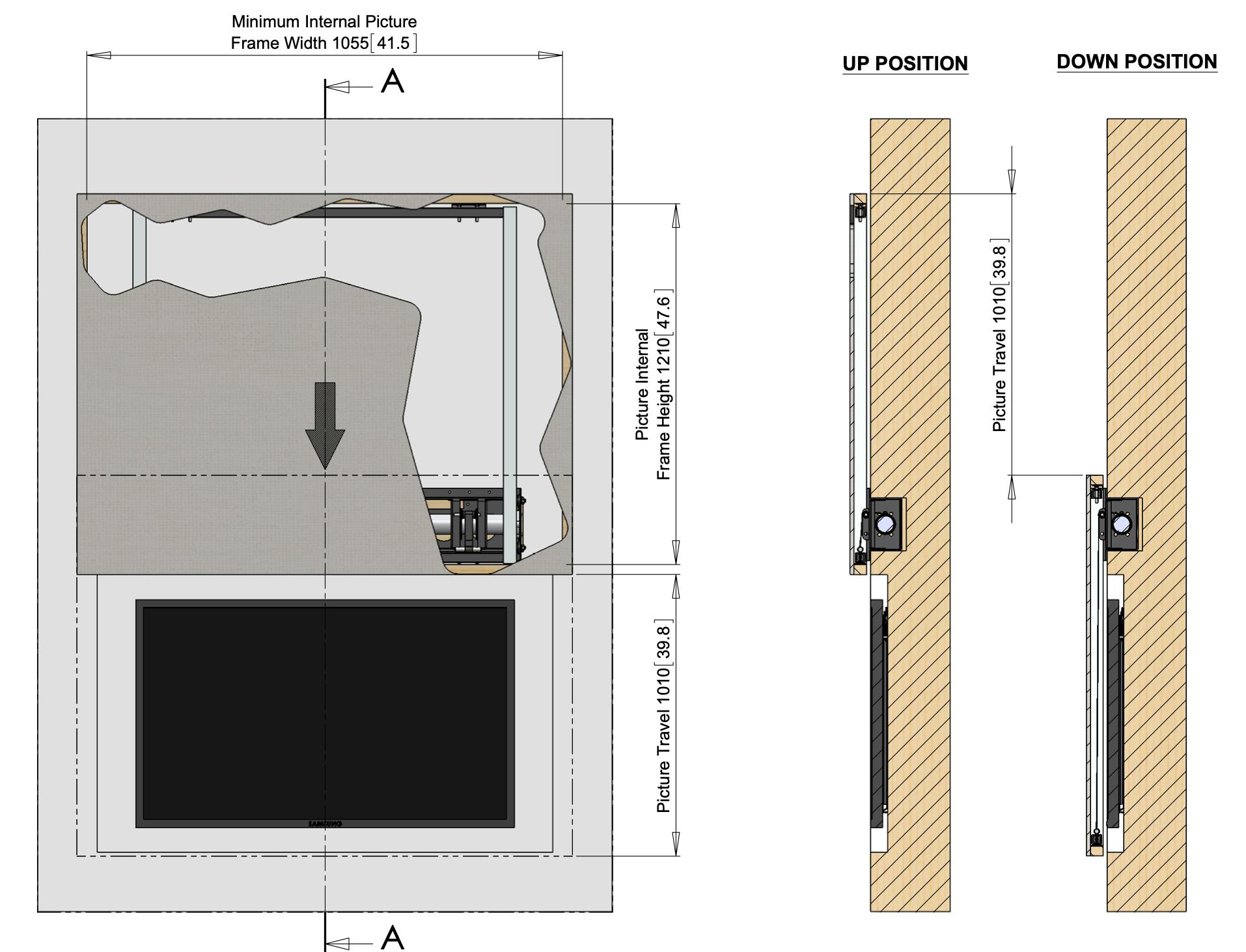

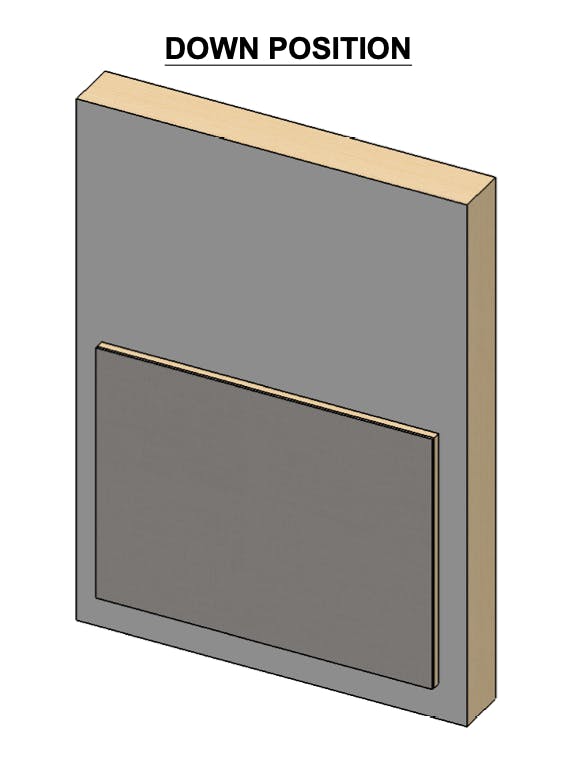

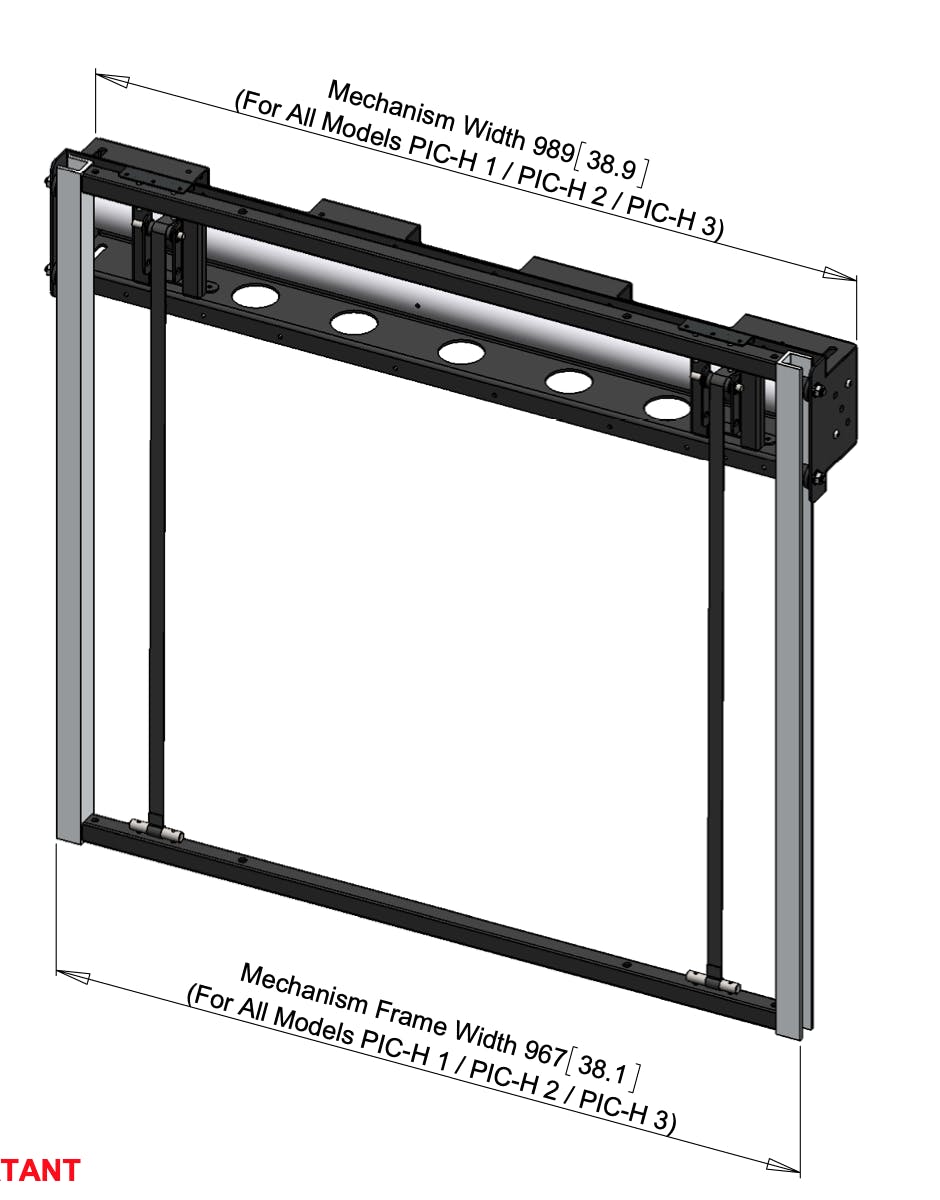

Стандартный механизм H3 - “картина”

⁠
https://www.futureautomation.co.uk/Product/Details/PICH
⁠
⁠

⁠
Снимок экрана 2022-06-30 в 12.31.39.png
⁠
⁠
⁠
Снимок экрана 2022-06-30 в 12.31.54.png
⁠
⁠
⁠
Снимок экрана 2022-06-30 в 12.32.00.png
⁠
⁠

⁠
Снимок экрана 2022-06-30 в 12.32.25.png
⁠
⁠

Работа механизма

⁠
WhatsApp Video 2022-06-30 at 12.19.00.mp4
4.4 MB
⁠
⁠
Стандартное использование предполагает подачу команд UP / DOWN и оно вполне корректно работает. Поскольку в нашем случае под ТВ установлена акустическая система soundbar, то заказчик хочет чтобы в режиме прослушивания музыки картина приподнималась на высоту саундбара, а в режиме просмотра кино картина была открыта полностью.
В системе управления есть команды UP / DOWN / STOP. Команды из системы управления SAVANT передаются через интерфейс RS-232, срабатывают хорошо. Есть возможность исполнить их с задержкой на N секунд и/или по условию исполнять только при наличии определенных статусов наподобие ВИДЕОИСТОЧНИК (Apple TV или НТВ+ ресивер или Медиа-приставка) is active или АУДИОИСТОЧНИК (SAVANT Music) is active.
Сейчас задача решена следующим образом:
в режиме активного видеоисточника - поднять картину, опустить при неактивном источнике.
в режиме активного аудиоисточника - поднять картину, остановить через 4 секунды, опустить при неактивном источнике.
Выполняется через раздельное включение/выключение аудио- и видео-источников. Таким образом, перед включением аудио нужно выключить видео и наоборот, иначе происходит некорректная работа картины.
Поскольку картина утоплена в нишу и может раздавить смартфон или что-то случайно оставленное, то дополнительно возник вопрос безопасности. Требуется датчик сигнализирующий о наличии препятствий и подающий команду остановки механизма.

Требуется доработка. Вероятный вариант - датчики.

Система датчиков должна давать достоверную информацию о положении картины для того чтобы продумать и реализовать корректную логику подачи команд UP / DOWN / STOP.
Возникают вопросы:
какие датчики применить?
как информацию от датчиков подать в систему SAVANT?

Список используемого оборудования

Savant AIM7C
АВ ресивер Yamaha A6A
Видеоисточники:
Apple TV
ресивер НТВ+
плеер KODI мини-ПК
Аудиоиcточники:
Savant AIO-1C (SMS, SIPA125SM, SIPA1SM)
лифт “картина” Future Automation PIC -H3
Панель Samsung 98'
soundbar Savant
subwoofer Artison RCC
