Lucky - техническое задание

Сергей Чирков
Техническое задание на оснащение квартиры

Общая часть

Документ составлен на основании
дизайн-проекта
⁠
Жк_Lucky_18_08_2021.pdf
9.9 MB
⁠
⁠
протокола зум-встречи
⁠
Lucky - протокол зум-встречи 19_08_21 (1).rtf
7.8 kB
⁠
⁠
ранее предложенной таблицы от AT HiFi
⁠
ТЗ_ЖK_Lucky.xlsx
87 kB
⁠
⁠
предварительная схема
⁠
Lucky_AV_1.0-ALL (2).pdf
444.4 kB
⁠
⁠
Проект автоматизации, слаботочных и развлекательных систем должен быть выполнен для квартиры, расположенной по адресу
город Москва, ЖК Lucky 2-я Звенигородская ул., 12, 2-19-1.
Согласно техническому заданию требуется оснастить квартиру системой слаботочных коммуникаций, развлекательной системой аудиомультирум, видеонаблюдением, интерфейсом домашней автоматизации – умный дом (УД).
Система домашней автоматизации должна предоставлять унифицированный интерфейс управления для сенсорных панелей управления, мобильных устройств на базе операционных систем iOS и Android. Система управления должна предоставлять комплексное решение по автоматизации всех инженерных систем, установленных в квартире.
Слаботочные системы должны обеспечивать доставку телевизионного сигнала и подключение пользователей в сеть интернет проводным и беспроводным способами.
Развлекательная система должна обеспечить прослушивание музыки и просмотр потоковых онлайн видео-сервисов.
Оборудование не должно нарушать утверждённой дизайнерской концепции помещений и не должно препятствовать работе систем охранной и пожарной сигнализации.

Основание и исходные данные для проектирования

Основанием для создания проектной документации являются:
данное техническое задание на разработку проектной документации
договор на проектные работы или составление технической документации;
архитектурно-строительные части проекта;
дизайн проект помещений;
проекты от смежных компаний;
ТУ от управляющей компании.

Основные проектные решения

Проектом предусмотрено создание:
Локальная сеть Ethernet;
Беспроводная сеть Wi-Fi;
Система кабельного телевидения;
Система аудиомультирум, кинотеатра, стерео-системы
Система видеонаблюдения и фиксации событий
Система локального управления и интерфейса


Функционал помещений
№ по эксп.
Помещение
Система
Brand
Примечания
Зоны мультирум
1
​
Тех.помещение
Система автоматизации
Control4
​
​
2
​
Тех.помещение
Система мультирум
Control4
12-15 аудио зон
​
3
​
Тех.помещение
Сетевое коммутационное оборудование
Araknis
​
​
4
​
Тех.помещение
Точки доступа (Wi-Fi)
Araknis
По помещениям, от 4 до 8 точек, в зависимости от материалов отделки стен.
​
5
​
Тех.помещение
Щитовое оборудование системы управления электрооборудованием
Control4, GVS, iridi bus77
Релейные и диммируемые модули на 8 групп
​
6
​
Тех.помещение
Сетевые кондиционеры
Furman
​
​
7
​
Тех.помещение
Кабельная продукция
AudioQuest
​
​
8
​
Тех.помещение
Управление климатом
Coolmaster, Intesis
​
​
9
​
Тех.помещение
Рэковое оборудование, кронштейны
Strong
​
​
10
​
Лифтовой холл
Сенсор детекции отпечатка пальца
​
​
​
11
​
Лифтовой холл
Управление моторизованными ролл-ставнями
Control4
​
​
12
​
Лифтовой холл
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
13
​
Лифтовой холл
Видеокамера потолочная
Mobotix
​
​
14
1
Холл
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
15
1
Холл
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
16
1
Холл
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
1
17
1
Холл
Аудио мультирум
Control4
Зона аудио мультирум
1
18
1
Холл
Видеокамера потолочная
Mobotix
​
​
19
2
Прихожая
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
20
2
Прихожая
Видеокамера потолочная
Mobotix
​
​
21
3
Гостиная
Акустическая система
Bowers & Wilkins
​
​
22
3
Гостиная
Оборудование Домашнего Кинотеатра
Storm Audio
​
​
23
3
Гостиная
Виниловый проигрыватель
AVM
​
​
24
​
Гостиная
Катушечный магнитофон
Studer
​
​
25
3
Гостиная
Медиа-проигрыватель
Nvidia Shield TV или Apple TV
​
​
26
3
Гостиная
Контроллер управления ДК с выводом меню управления на ТВ
Control4
​
​
27
3
Гостиная
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
28
3
Гостиная
Переносной пульт управления
Control4
​
​
29
3
Гостиная
Видеокамера потолочная
Mobotix
​
​
30
3
Гостиная
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
31
4
Кухня-столовая
Акустическая система
Bowers & Wilkins
зона аудио мультирум
2
32
4
Кухня-столовая
Аудио мультирум
Control4
зона аудио мультирум
2
33
4
Кухня-столовая
Зеркальный влагозащищённый ТВ скрытого монтажа
Aquavision
​
​
34
4
Кухня-столовая
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
35
4
Кухня-столовая
Видеокамера потолочная
Mobotix
​
​
36
4
Кухня-столовая
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
37
4
Кухня-столовая
Управление тёплыми полами
Control4
​
​
38
4
Кухня-столовая
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
39
5
Гостевой санузел
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
3
40
5
Гостевой санузел
Аудио мультирум
Control4
Зона аудио мультирум
3
41
5
Гостевой санузел
Управление тёплыми полами
Control4
​
​
42
5
Гостевой санузел
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
43
5
Гостевой санузел
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
44
6
Детская
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
4
45
6
Детская
Аудио мультирум
Control4
Зона аудио мультирум
4
46
6
Детская
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
47
6
Детская
Видеокамера потолочная
Mobotix
​
​
48
6
Детская
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
49
6
Детская
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
50
7
Детская
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
5
51
7
Детская
Аудио мультирум
Control4
Зона аудио мультирум
5
52
7
Детская
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
53
7
Детская
Видеокамера потолочная
Mobotix
​
​
54
7
Детская
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
55
7
Детская
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
56
18
Детская
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
6
57
18
Детская
Аудио мультирум
Control4
Зона аудио мультирум
6
58
18
Детская
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
59
18
Детская
Видеокамера потолочная
Mobotix
​
​
60
18
Детская
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
61
18
Детская
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
62
8
Кабинет
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
7
63
8
Кабинет
Аудио мультирум
Control4
Зона аудио мультирум
7
64
8
Кабинет
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
65
8
Кабинет
Видеокамера потолочная
Mobotix
​
​
66
8
Кабинет
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
67
8
Кабинет
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
68
9
Коридор
Видеокамера потолочная
Mobotix
​
​
69
9
Коридор
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
70
10
Санузел детский
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
8
71
10
Санузел детский
Аудио мультирум
Control4
Зона аудио мультирум
8
72
10
Санузел детский
Зеркальный влагозащищённый ТВ скрытого монтажа
Aquavision
​
​
73
10
Санузел детский
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
74
11
Гардеробная
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
9
75
11
Гардеробная
Аудио мультирум
Control4
Зона аудио мультирум
9
76
11
Гардеробная
Видеокамера потолочная
Mobotix
​
​
77
11
Гардеробная
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
78
12
Санузел детский
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
10
79
12
Санузел детский
Аудио мультирум
Control4
Зона аудио мультирум
10
80
12
Санузел детский
Зеркальный влагозащищённый ТВ скрытого монтажа
Aquavision
​
​
81
12
Санузел детский
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
82
16
Санузел мастер
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
11
83
16
Санузел мастер
Аудио мультирум
Control4
Зона аудио мультирум
11
84
16
Санузел мастер
Зеркальный влагозащищённый ТВ скрытого монтажа
Aquavision
​
​
85
16
Санузел мастер
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
86
17
Мастер спальня
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
12
87
17
Мастер спальня
Аудио мультирум
Control4
Зона аудио мультирум
12
88
17
Мастер спальня
Сенсорная панель управления
Control4
Управление системой автоматизации Control4, интерком между помещениями
​
89
17
Мастер спальня
Видеокамера потолочная
Mobotix
​
​
90
17
Мастер спальня
Управление моторизованными карнизами штор и блэкаутами
Control4
​
​
91
17
Мастер спальня
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
92
19
Терраса
Акустическая система
Bowers & Wilkins
Зона аудио мультирум
13, 14, 15
93
19
Терраса
Аудио мультирум
Control4
Зона аудио мультирум
13, 14, 15
94
19
Терраса
Уличный влагозащищённый ТВ серии Horizon
Aquavision
​
​
95
19
Терраса
Видеокамера потолочная
Mobotix
​
​
96
19
Терраса
Управление моторизованными маркизами
Control4
​
​
97
19
Терраса
X-кнопочная клавиатура управления
PLH
Управление группами освещения
​
There are no rows in this table
⁠
⁠

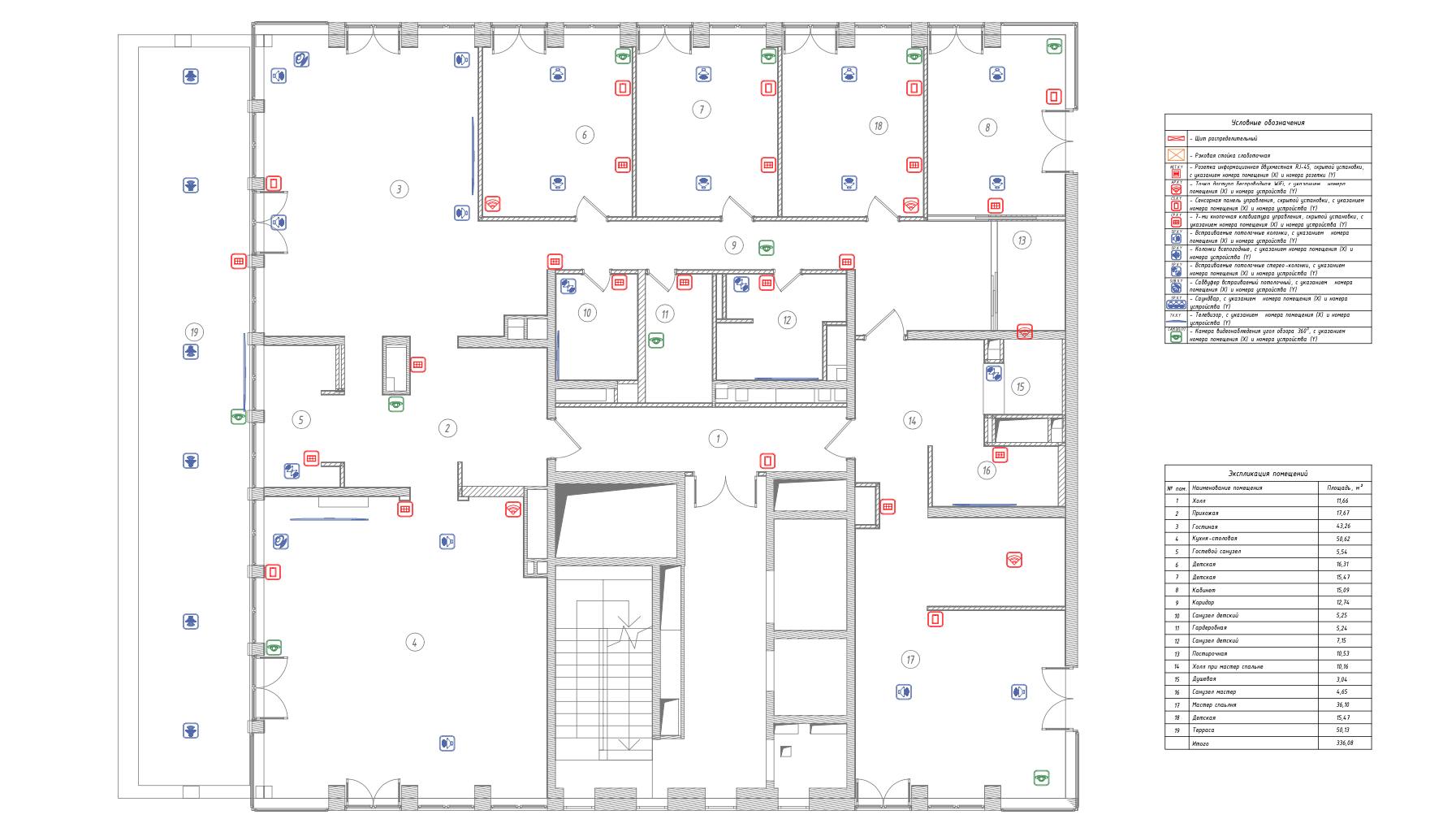

Снимок экрана 2022-08-16 в 11.19.24.png
⁠
⁠
Локальная сеть, WiFi и интернет
Обеспечить квартиру локальной сетью и WiFi точками доступа для обеспечения бесшовного и бесперебойного подключения устройств к сети, производства Araknis или Pakedge.
Разместить интернет-розетки и точки доступа согласно дизайн-проекта.
Спроектировать резервные кабели для последующей возможности размещения дополнительных WiFi-точек доступа для равномерного покрытия квартиры WiFi-сигналом таким образом, чтобы не нарушать архитектуру квартиры.
Телевидение
Кабельная сеть должна обеспечивать цифровой кабельный сигнал в каждом месте установки телевизоров от общедомовой системы приема цифрового ТВ, спутникового ТВ и иных вещателей.
Предоставлять возможность подключения телевизоров к интернету.
Видеонаблюдение
Видеорегистратор должен обеспечивать:
Программное или аппаратное сжатие и запись видеоинформации на жесткий диск медиа хранилища (NAS);
Круглосуточную видеозапись с возможностью использования детекторов движения для экономии дискового пространства;
Одновременную запись изображений на жесткий диск и просмотр видеоархива;
Удаленный просмотр камер и архива посредством интернета, при условии выделения провайдером статического IP адреса.
Установку камер видеонаблюдения предусмотреть в местах общего пользования, в детских и на террасе, а так же других помещениях по требованию заказчика.
Мультимедиа
Предусмотреть системой независимое распределение аудиосигнала по помещениям:
Согласно
таблице
⁠
выше
Зоны аудио-мультирума предварительно нанесены на план, согласованы с заказчиками и служат основой для проектирования.
Предусмотреть системой независимое распределение аудио- и видеосигнала на все зоны, где установлен ТВ:
Предусмотреть возможность установки ТВ во всех зонах, но на данном этапе не учитывать оборудование, только кабельные трассы.
Источником аудио- и видеосигнала будет являться AppleTV, спутниковое ТВ и иные источники. Предусмотреть возможность проигрывания контента с помощью Airplay и потоковых сервисов.
Система должна управляться при помощи интерфейса «Умного дома».

Зона кинотеатра
В зонах, где требуется установка кинотеатральной акустики в качестве источника контента предусмотреть дополнительное оборудование.
Зону окружающего звука гостиной предполагается оснастить активной системой Bowers & Wilkins 5.1.

На какие ресурсы опирается Умный дом:
Основным изменением относительно стандартного оборудования автоматизации является добавление интерфейса системы Control4, USA
Данное оборудование позволяет в красивой и удобной форме реализовать из единого приложения управление:
Освещением, шторами
Мультимедиа оборудованием
Климатическими системами
В поддержке заданной температуры воздуха: на систему кондиционирования, посредством интеграции ее в KNX через шлюзы Coolmaster или Intesis.
Для совместной работой с шинами KNX и Bus77 предусмотреть соответствующие шлюзы. Для примера - iridi и Logic Machine 5.
На проводную и беспроводную части WiFi-сети квартиры.

Что должен получить заказчик?

Управление ТВ в обычном режиме
Управление аудио-мультирумом (прослушивание музыки)
Управление видео-мультирумом (просмотр централизованных видео-источников)
Управление сценарное климатом
Управление сценарное инженерными системами квартиры
Бесшовное покрытие wi-fi в квартире
Видеонаблюдение за особыми местами

Want to print your doc?
This is not the way.
Try clicking the ⋯ next to your doc name or using a keyboard shortcut (
CtrlP
) instead.
