F50 - Dokumentation

Bauvorhaben Falkenbergerstraße 50a

Verortung

Falkenbergerstraße 50a 13088 Berlin
Gemarkung Weißensee
Flur 2
⁠
⁠
⁠
⁠
⁠
⁠
⁠

Projekt

An der Falkenbergerstraße 50a in Weißensee entstehen zwei großzügige Familienwohnungen. Auf dem Grundstück entsteht eine WEG mit zwei Einheiten in von einander getrennten Gebäuden, die jeweils über eigene Außenräume, Terrassen und Stellplätze verfügen. Beide Gebäude sind von lichtdurchfluteten modernen Grundrissen geprägt, und verfügen über eine gehobene Ausstattung.
⁠
⁠
⁠
⁠

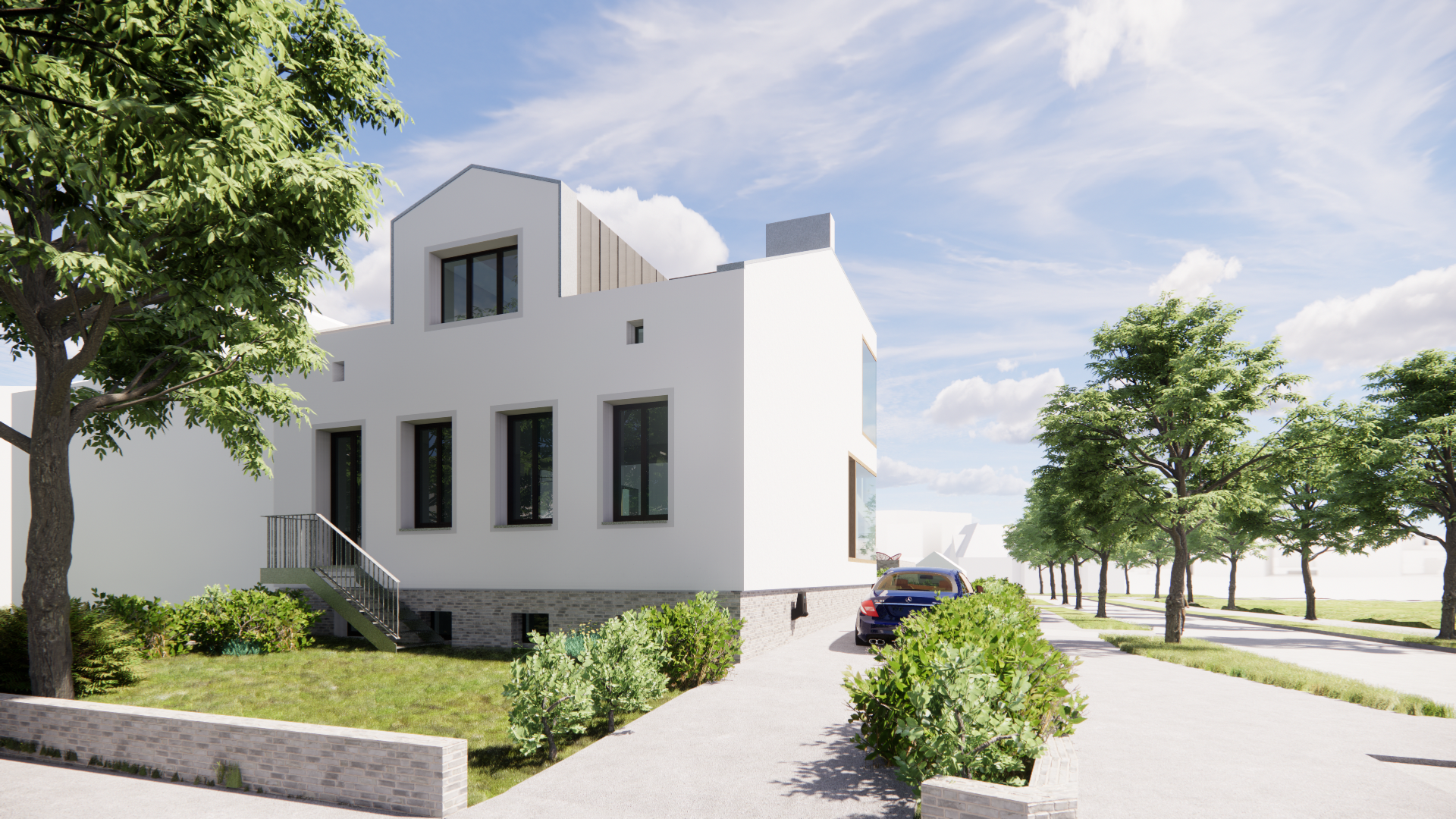

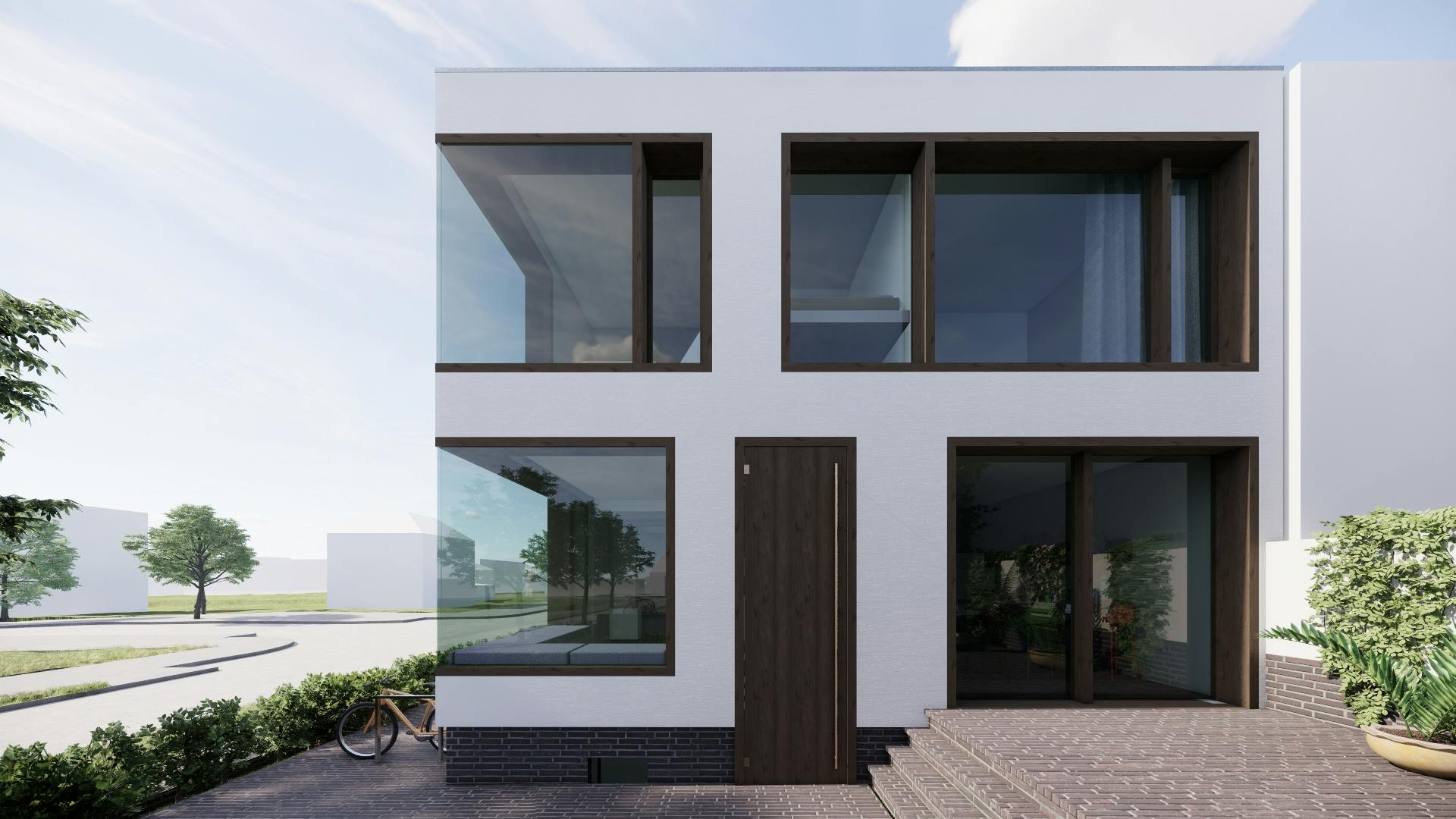

Einheit 1 - Ansicht Falkenbergerstraße
⁠
⁠

⁠

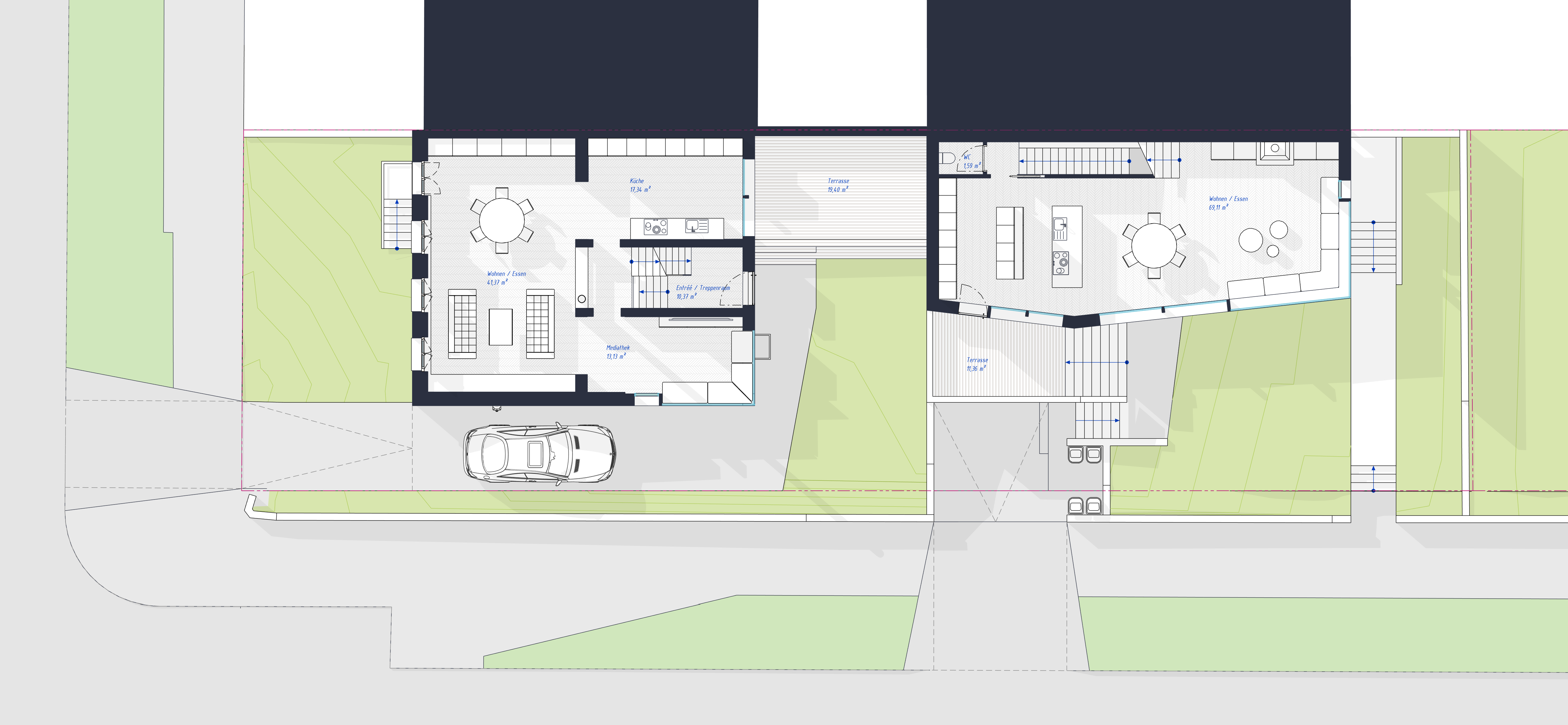

F50-ZTA-ZZ-M3-ZZZ-B - Grundriss - MP-GR-EG1.png
Grundriss Hochparterre
⁠
⁠
⁠

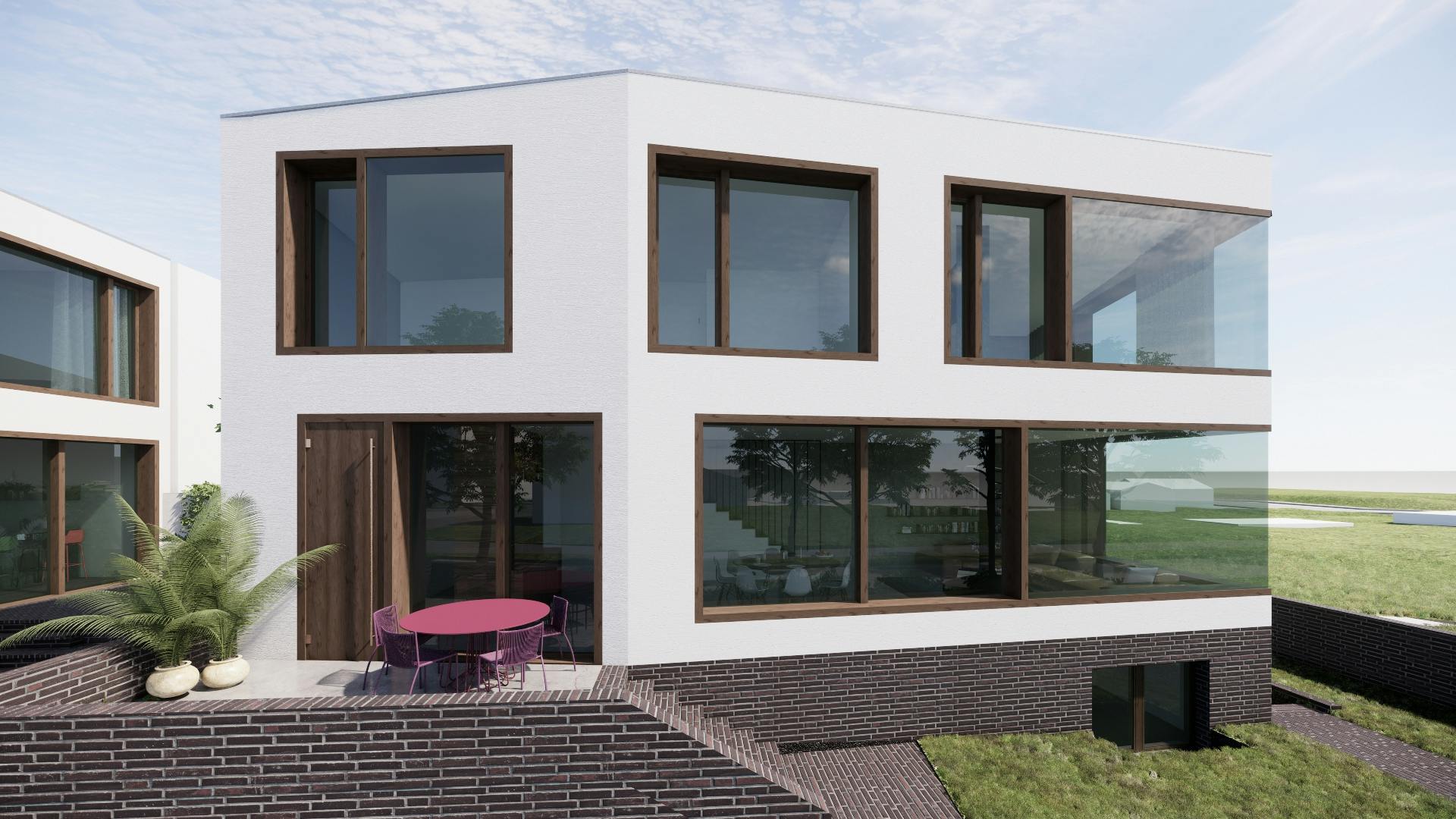

Einheit 2 - Neubau mit Gästewohnung im Souterrain
⁠
⁠

⁠

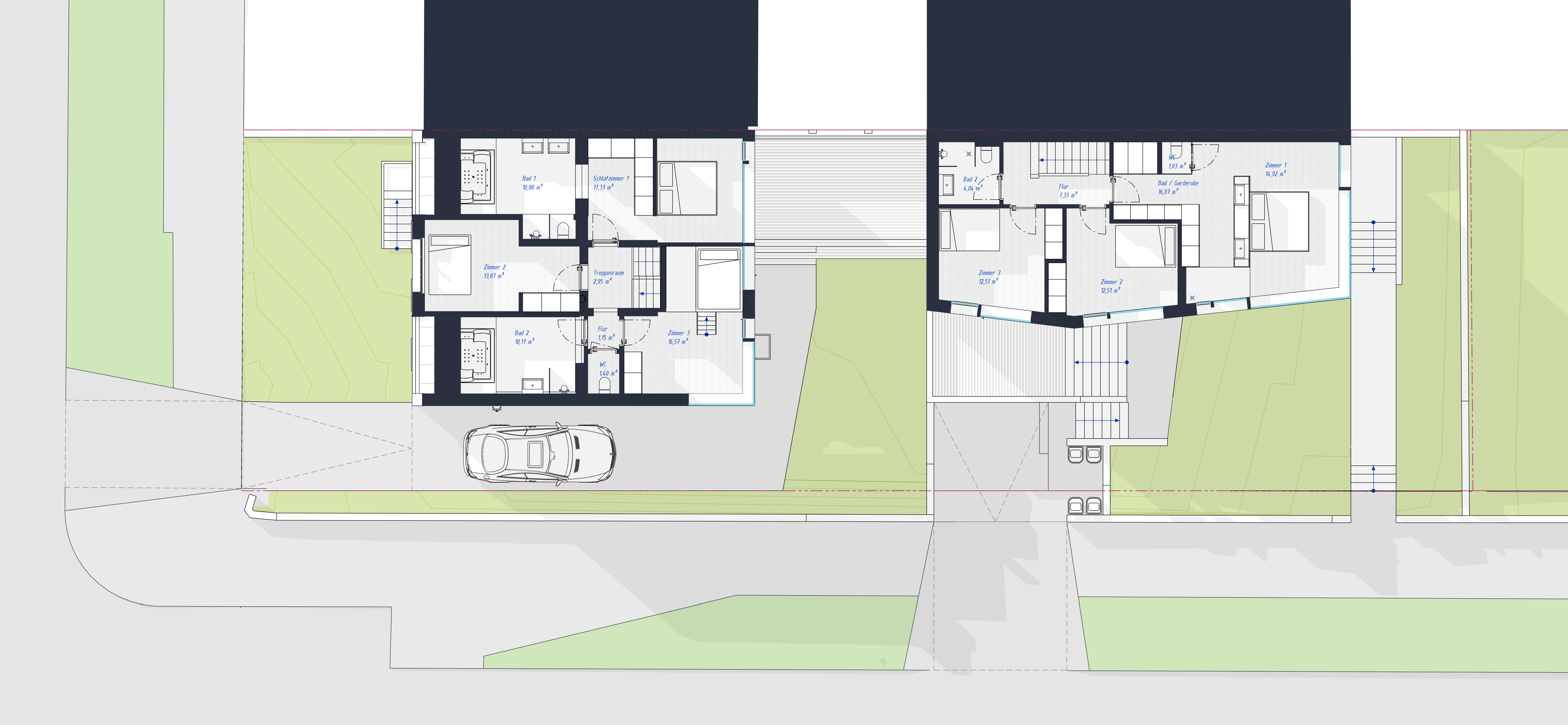

F50-ZTA-ZZ-M3-ZZZ-B - Grundriss - MP-GR-OG1.png
Grundriss Obergeschoss
⁠
⁠
⁠
Einheit 1 - Neue Südfassade
⁠
⁠

⁠

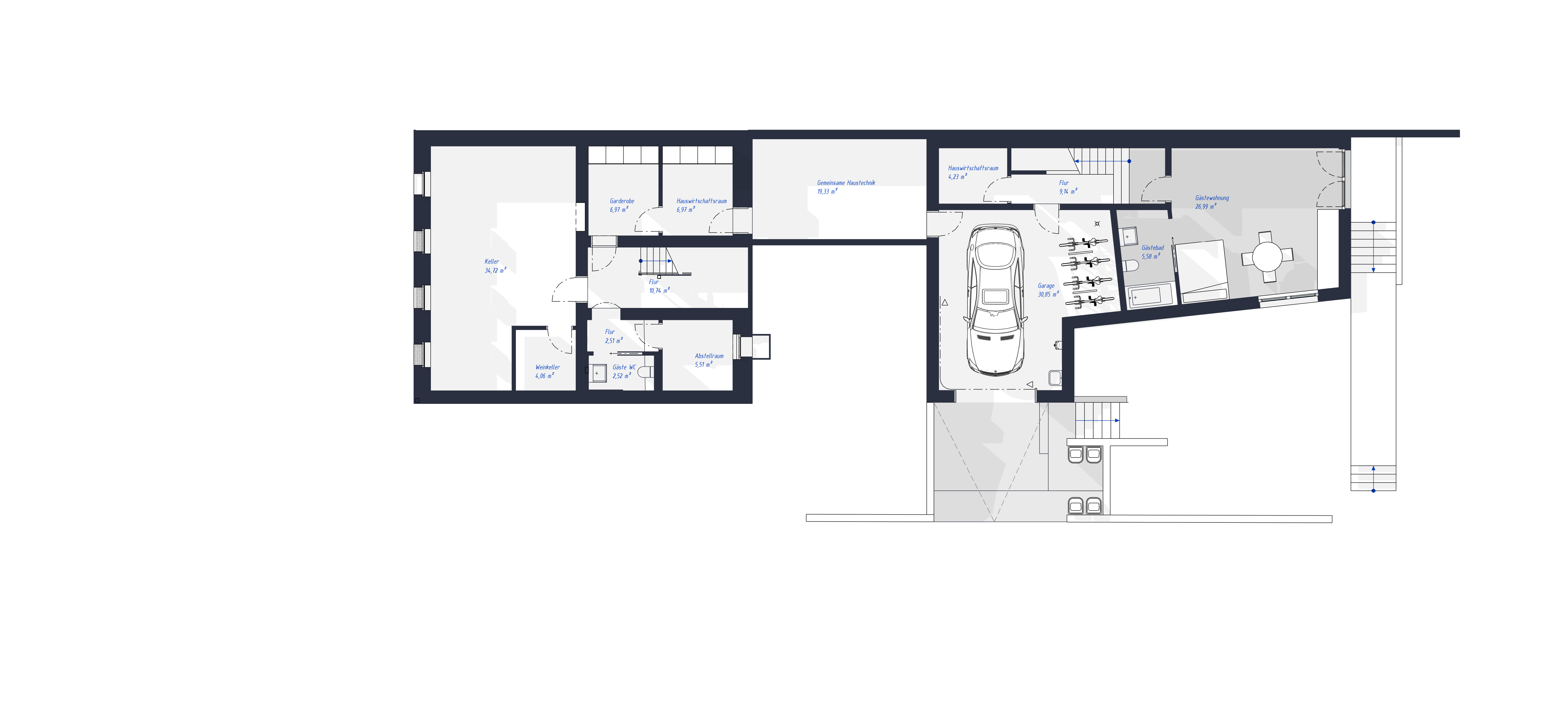

F50-ZTA-ZZ-M3-ZZZ-B - Grundriss - MP-GR-UG1.png
Grundriss Souterrain
⁠
⁠

Einheit 1: Altbau

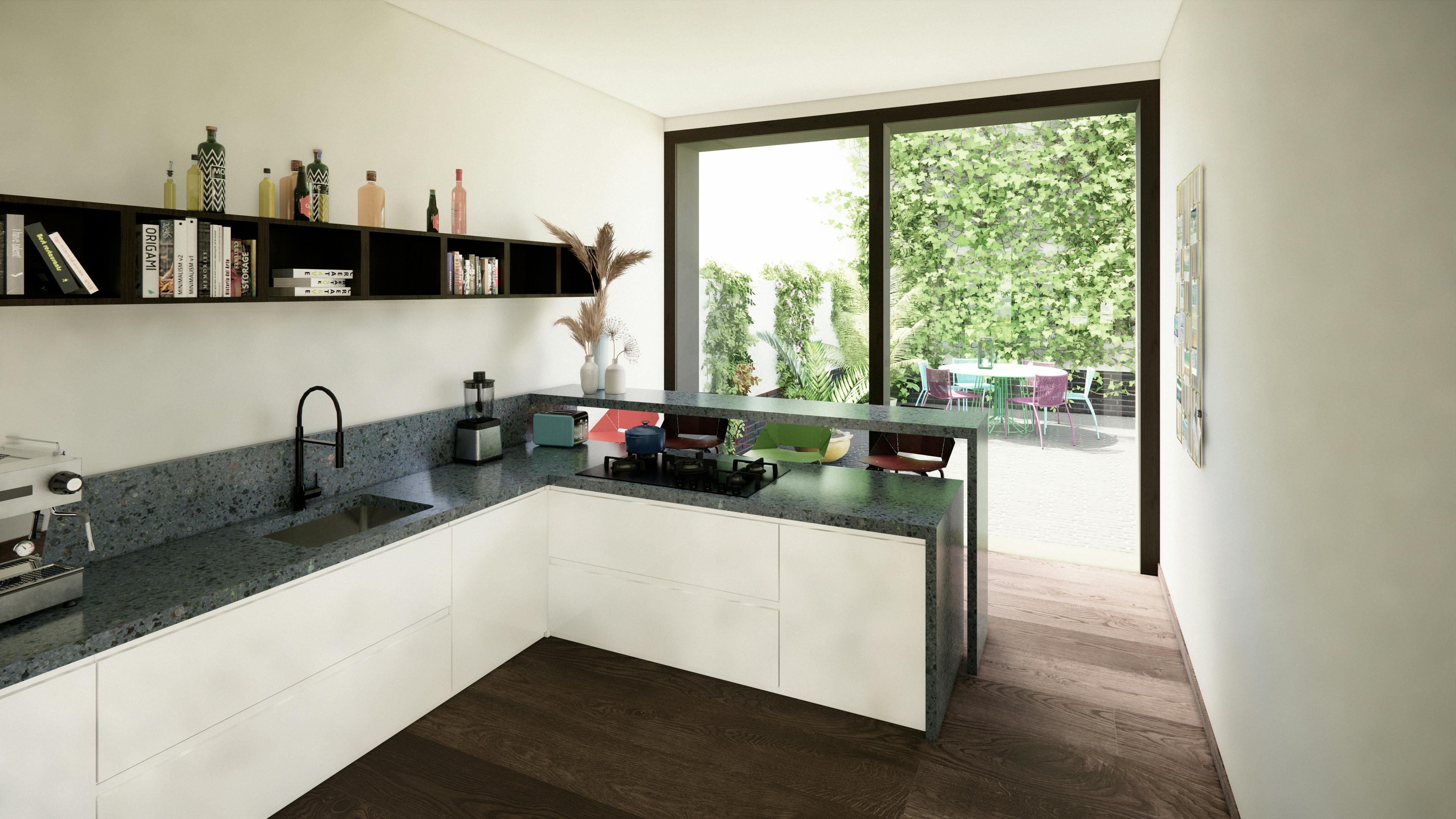

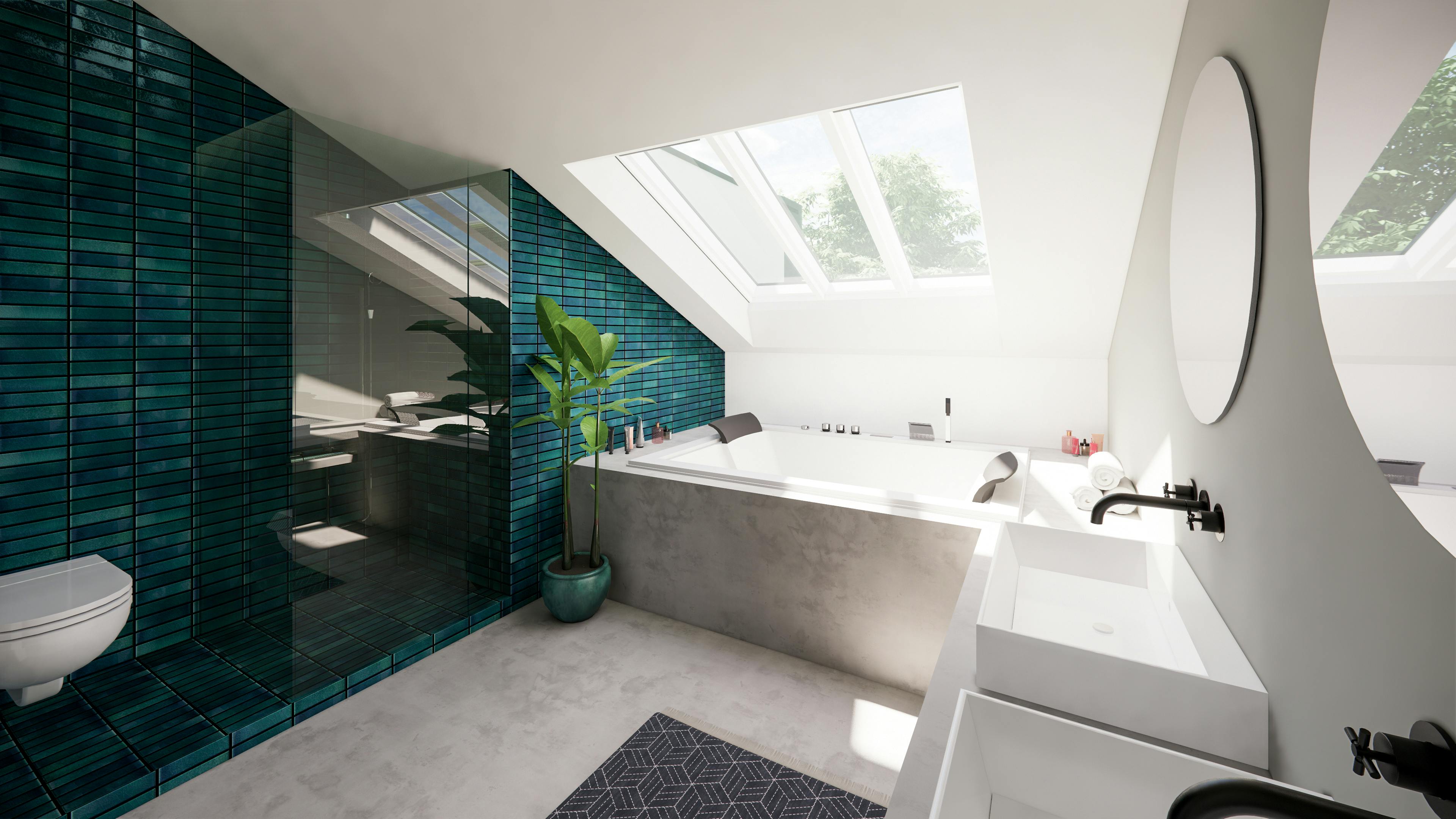

Das rückseitige Dach der bestehenden Doppelhaushälfte wird angehoben, die Südfassade wird durch eine neue, großzügig verglaste Fassade ersetzt. Im Erdgeschoss entsteht ein offener Grundriss mit Küche, Ess- und Wohnbereich, im Dachgeschoss befindet sich der Master-Bedroom mit En-Suite-Bad, und die Kinderzimmer mit einem gemeinsamen Bad. Im Souterrain sind dienende Räume sowie ein großer Multifunkionsraum angeordnet.
⁠
⁠
⁠
⁠
⁠
⁠

⁠
⁠
⁠

Einheit 2: Neubau

Die heutige Remise wird durch einen Neubau ersetzt, der an die Remise des Nachbargrundstücks anschließt. Im Souterrain befindet sich eine großzügige Garage, die neben einem KFZ-Stellplatz genug Raum für Fahrräder und Sportgeräte verfügt. Der großzügige Wohnbereich mit offener Küche bespielt das gesamte Hochparterre, und öffnet sich nach Süd-Westen. befindet sich der Master-Bedroom mit En-Suite-Bad, und die Kinderzimmer mit einem gemeinsamen Bad.
⁠
⁠
⁠
⁠
⁠
⁠
⁠

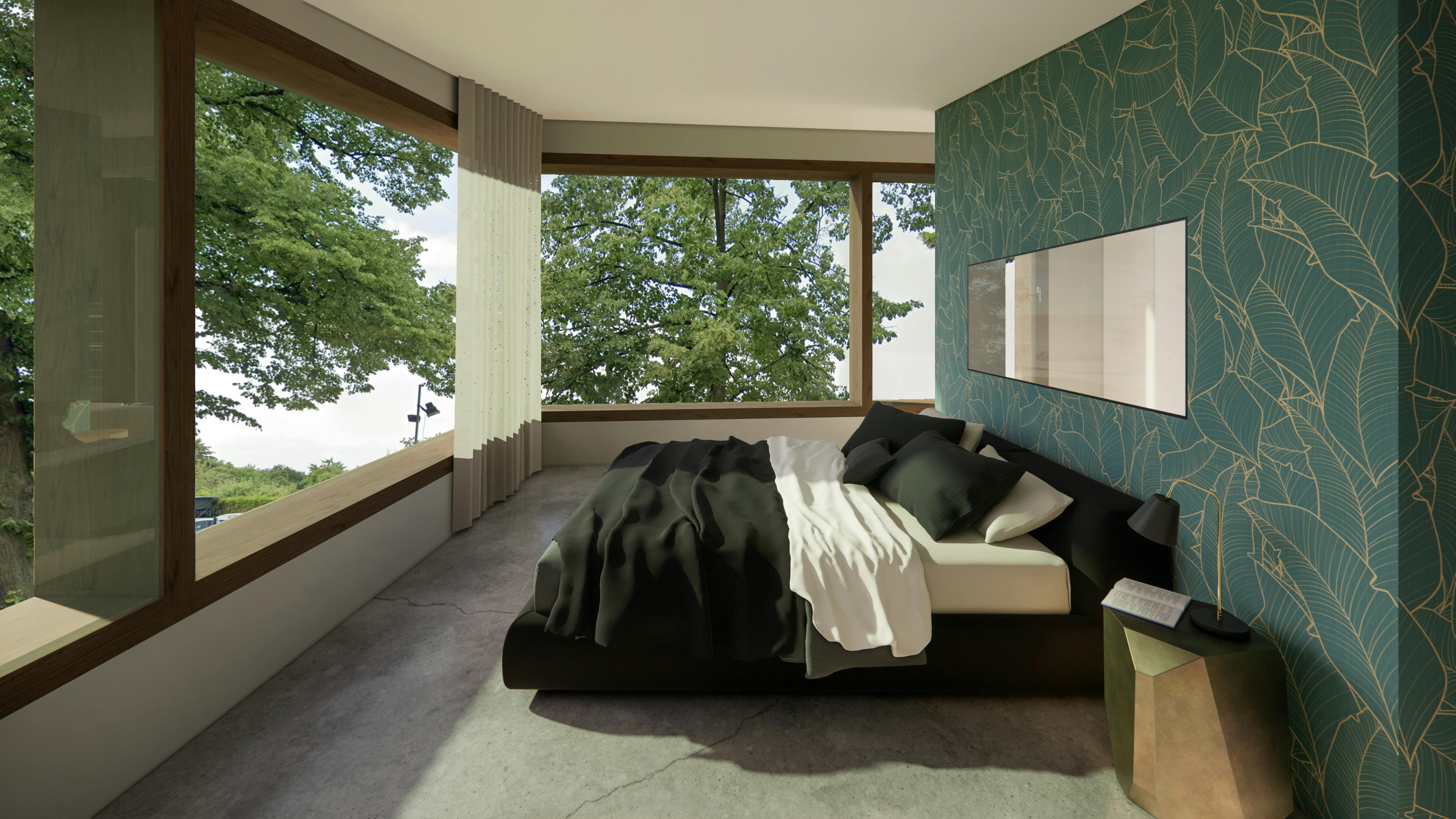

Enscape_2024-01-12-19-29-42 Kopie.jpg
⁠
⁠
⁠

Flächen


Netto-Raum-Flächen (NRF) und Wohnfläche
Gebäude
Ebene
Name
Innen
Fläche
Anrechnung
Wohnfläche
21
Wohnen / Essen
41.37
1
41.37
Küche
17.34
1
17.34
Mediathek
13.13
1
13.13
Entréé / Treppenraum
10.37
1
10.37
Terrasse
19.4
0.5
9.7
Bad 2
10.17
1
10.17
Zimmer 2
13.87
1
13.87
Bad 1
10.88
1
10.88
Schlafzimmer 1
17.33
1
17.33
Treppenraum
2.95
1
2.95
WC
1.4
1
1.4
Flur
1.15
1
1.15
Zimmer 3
16.57
1
16.57
Gäste WC
2.52
1
2.52
Abstellraum
5.51
1
5.51
Garderobe
6.97
1
6.97
Hauswirtschaftsraum
6.97
1
6.97
Keller
34.72
0.5
17.36
Weinkeller
4.06
0.5
2.03
Flur
2.51
1
2.51
Flur
10.74
1
10.74
249.93
Sum
220.84
Sum
15
Wohnen / Essen
69.11
1
69.11
WC
1.59
1
1.59
Terrasse
11.36
0.5
5.68
Zimmer 3
12.51
1
12.51
Zimmer 2
12.51
1
12.51
Zimmer 1
14.92
1
14.92
Bad / Garderobe
16.07
1
16.07
Bad 2
4.04
1
4.04
Flur
7.33
1
7.33
WC
1.03
1
1.03
Gästewohnung
26.99
1
26.99
Garage
30.85
0.5
15.43
Hauswirtschaftsraum
4.23
1
4.23
Flur
9.14
1
9.14
Gästebad
5.58
1
5.58
227.26
Sum
206.16
Sum
1
Gemeinsame Haustechnik
19.33
0
0
19.33
Sum
0
Sum
496.52
Sum
426.99
Sum
⁠
Brutto-Grundflächen (BFG)
Gebäude
Ebene
BGF
Altbau
UG
102.28
Altbau
EG
104.45
Altbau
OG
104.45
Neubau
UG
100.54
Neubau
EG
87.01
Neubau
OG
87.01
Technik
UG
21.65
There are no rows in this table
607.39
Sum
⁠
⁠
F50-ZTA-GP-FB-ZZZ-A-20220303-BRUTTO-GRUNDFLÄCHEN.pdf
71.7 kB
⁠
⁠

Genehmigung

Aufstockung des Bestandsgebäudes, Ersatzneubau der Remise, Kleingarage, Außenraumgestaltung
⁠
F50-Antragsformular.pdf
929.8 kB
⁠
⁠
F50-Einsatz_Erneuerbare_Energien.pdf
3.1 MB
⁠
⁠
F50-Flurkartenauszug.pdf
361.1 kB
⁠
⁠
F50-Gebührenbescheid.pdf
382.9 kB
⁠
⁠
F50-Genehmigung.pdf
940 kB
⁠
⁠
F50-Lageplan_ÖbvI.pdf
205.7 kB
⁠
⁠
F50-Nutzungsberechnung.pdf
301.7 kB
⁠
⁠
F50-Pläne.pdf
3.7 MB
⁠
⁠
F50-Tiefbaustatik.pdf
2 MB
⁠
⁠
F50-Wärmepumpenprojektierung.pdf
1.1 MB
⁠
⁠
F50-Wärmeschutznachweis_DIN18599.pdf
2.9 MB
⁠
⁠

Abgeschlossenheitsbescheinigung / SNR

⁠
F50-ZEPTA-AB-LP-SNR-A.pdf
1.9 MB
⁠
⁠

CAD-Daten

⁠
F50-ZTA-GP-AN-NOB-B-Schnitt - GP_AN_NOB.dwg
6.4 MB
⁠
⁠
F50-ZTA-GP-AN-NON-B-Schnitt - GP_AN_NON.dwg
6.3 MB
⁠
⁠
F50-ZTA-GP-AN-SÜB-B-Schnitt - GP_AN_SÜB.dwg
8.1 MB
⁠
⁠
F50-ZTA-GP-AN-SÜN-B-Schnitt - GP_SC_QEE.dwg
3.8 MB
⁠
⁠
F50-ZTA-GP-AN-WES-B-Schnitt - GP_AN_WES.dwg
2.7 MB
⁠
⁠
F50-ZTA-GP-FB-ZZZ-B-Flächenplan (BGF) - GP_FB_EG0.dwg
135.1 kB
⁠
⁠
F50-ZTA-GP-FB-ZZZ-B-Flächenplan (BGF) - GP_FB_OG1.dwg
142.8 kB
⁠
⁠
F50-ZTA-GP-FB-ZZZ-B-Flächenplan (BGF) - GP_FB_UG1.dwg
135.1 kB
⁠
⁠
F50-ZTA-GP-GR-EG1-B-Grundriss - GP-GR-EG1.dwg
2.1 MB
⁠
⁠
F50-ZTA-GP-GR-OG1-B-Grundriss - GP-GR-OG1.dwg
477.6 kB
⁠
⁠
F50-ZTA-GP-GR-UG1-B-Grundriss - GP-GR-UG1.dwg
1.8 MB
⁠
⁠
F50-ZTA-GP-LP-LP0-B-Grundriss - GP-LP-ARC.dwg
894.3 kB
⁠
⁠
F50-ZTA-GP-LP-LP1-B-3D-Ansicht - GP-AX-001.dwg
18.3 MB
⁠
⁠
F50-ZTA-GP-SC-LBB-B-Schnitt - GP_SC_LBB.dwg
1.9 MB
⁠
⁠
F50-ZTA-GP-SC-LCC-B-Schnitt - GP_SC_LCC.dwg
316.1 kB
⁠
⁠
F50-ZTA-GP-SC-QAA-B-Schnitt - GP_SC_QAA.dwg
8.8 MB
⁠
⁠
F50-ZTA-GP-SC-QBB-B-Schnitt - GP_SC_QBB.dwg
8.4 MB
⁠
⁠
F50-ZTA-GP-SC-QDD-B-Schnitt - GP_SC_QDD.dwg
9.2 MB
⁠
⁠

Tiefbau Skizzen

⁠
Variante 1 - Bohrpfahlwand_W.pdf
156 kB
⁠
⁠
Variante 2 - Spritzbeton_N.pdf
153 kB
⁠
⁠
Variante 3 - Unterfangung_U.pdf
126.5 kB
⁠
⁠
Variantenskizzen.pdf
2.5 MB
⁠
⁠
