无线通信方式调研

Last edited 4 minutes ago by 王 立兴
Sign up for Coda
无线通信方式调研表
0
厂商
通信方式
频段
芯片型号
最大发射功率(dBm)
RAM(KB)
厂商
通信方式
频段
芯片型号
最大发射功率(dBm)
RAM(KB)
1
Nordic
BLE
2.4G
nRF52840
8
256
2
Nordic
BLE
2.4G
nRF52811
4
24
3
Silicon Labs
BLE
2.4G
EFR32MG24
19.5
256
4
Silicon Labs
BLE
2.4G
EFR32BG22
6
32
5
泰凌
BLE
2.4G
TLSR8251
10
32
6
汇顶科技
BLE
2.4G
GR551x
7
256(128)
7
Atmosic
BLE
2.4G
ATM2202
4
128
8
EM Microelectronic
BLE
2.4G
EM9305
10
64
9
Semtech
LoRa
2.4G
SX1280
12.5
0
10
Semtech
LoRa
Sub-GHz
SX1268
22(10)
0
11
纵行科技
ZETA
Sub-GHz
ZTG1323B
20(13)
0
12
华普微
FSK
Sub-GHz
CMT2310A
20(13)
0
No results from filter
关注参数SNR
仅Sub-GHz LoRa有负信噪比接收解析数据的参数
Range of Spreading Factors (SF)
0
Search
Spreading Factor (SF)
5
6
7
8
9
10
11
12
Spreading Factor (SF)
5
6
7
8
9
10
11
12
1
2^SF (Chips / Symbol)
32
64
128
256
512
1024
2048
4096
2
Typical LoRa® Demodulator SNR [dB]
-2.5
-5
-7.5
-10
-12.5
-15
-17.5
-20
There are no rows in this table

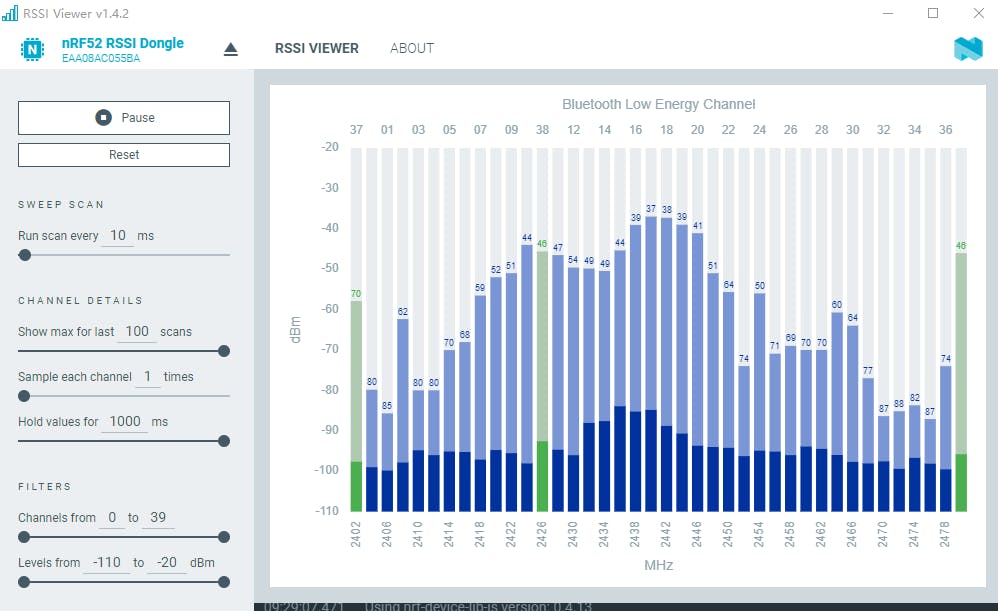

实际环境中常有环境噪声,比如用nRF52840 Dongle抓取的RSSI,深色为实时RSSI,浅色为周期内最大RSSI。环境噪声基本在-100dBm以上

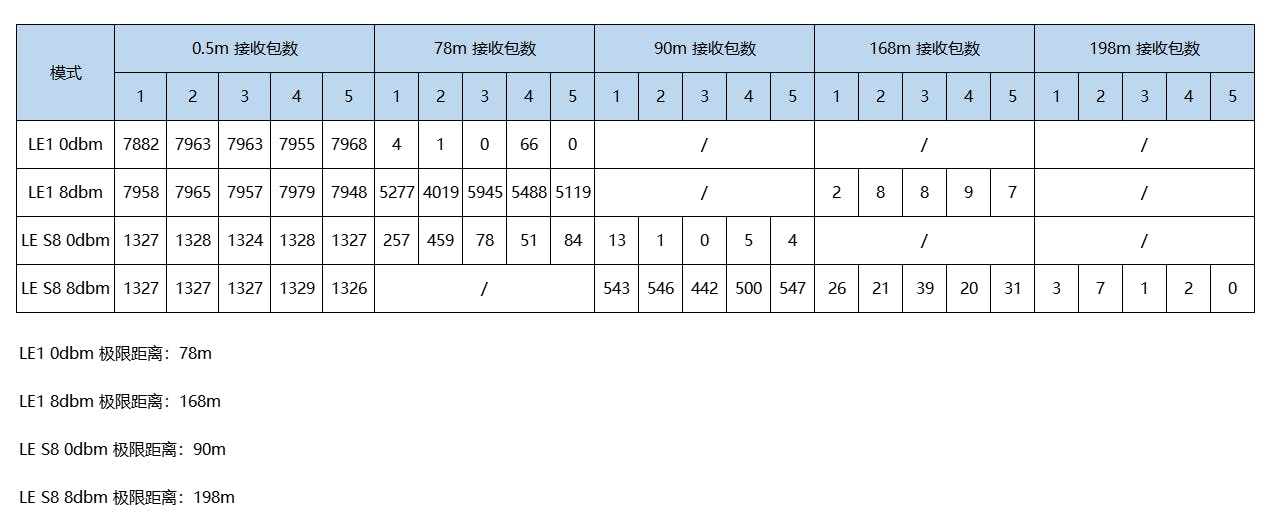

BLE距离测试结果

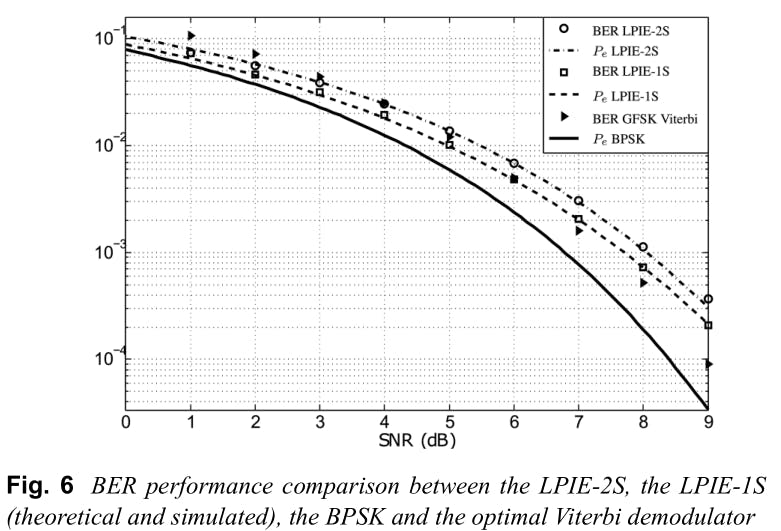

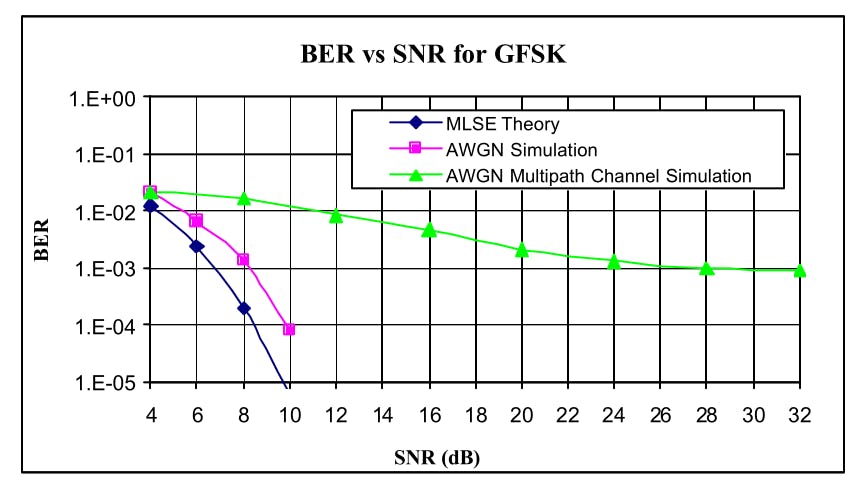

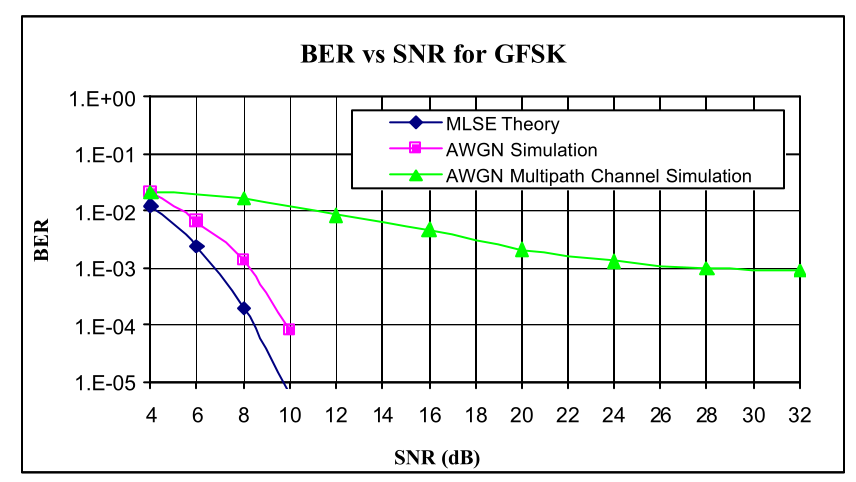

GFSK SNR数据:
Bluetooth RF Layer Performance Evaluation.pdf
165.5 kB
IET Communications - 2018 - Aldana‐Lopez - Digital linear GFSK demodulator for IoT devices.pdf
1.4 MB

缺点总结:
1. BLE, 2.4G LoRa, 距离近。
由弗里斯传输方程可知,不考虑天线增益,理论链路空中损耗L(dB)=-32.44-20 lg(d_Km )-20lg(f_MHz)
d为距离,单位千米。f为载波频率,单位MHz,载波频率越高,无线传输损耗越大。
2. Sub-GHz LoRa速率上限低
3. FSK功耗较高

数据筛选:芯片型号:
All
频段:
All
通信方式:
All
一. 发射功耗图
1
一. 发射功耗表
1
二. 接收功耗图
1
二. 接收功耗表
1
三. 休眠功耗图
1
三. 休眠功耗表
1
四. 接收灵敏度图
1
四. 接收灵敏度表
1
五. 运行功耗图
1
五. 运行功耗表
1
六. 价格图
1
六. 价格表
1
