Convert and Quantize AI Models

Link Wiki Re Camera Seeed Studio - User Guide

⁠

Open link

⁠

Link contoh tutorial versi bahasa vietnam

⁠

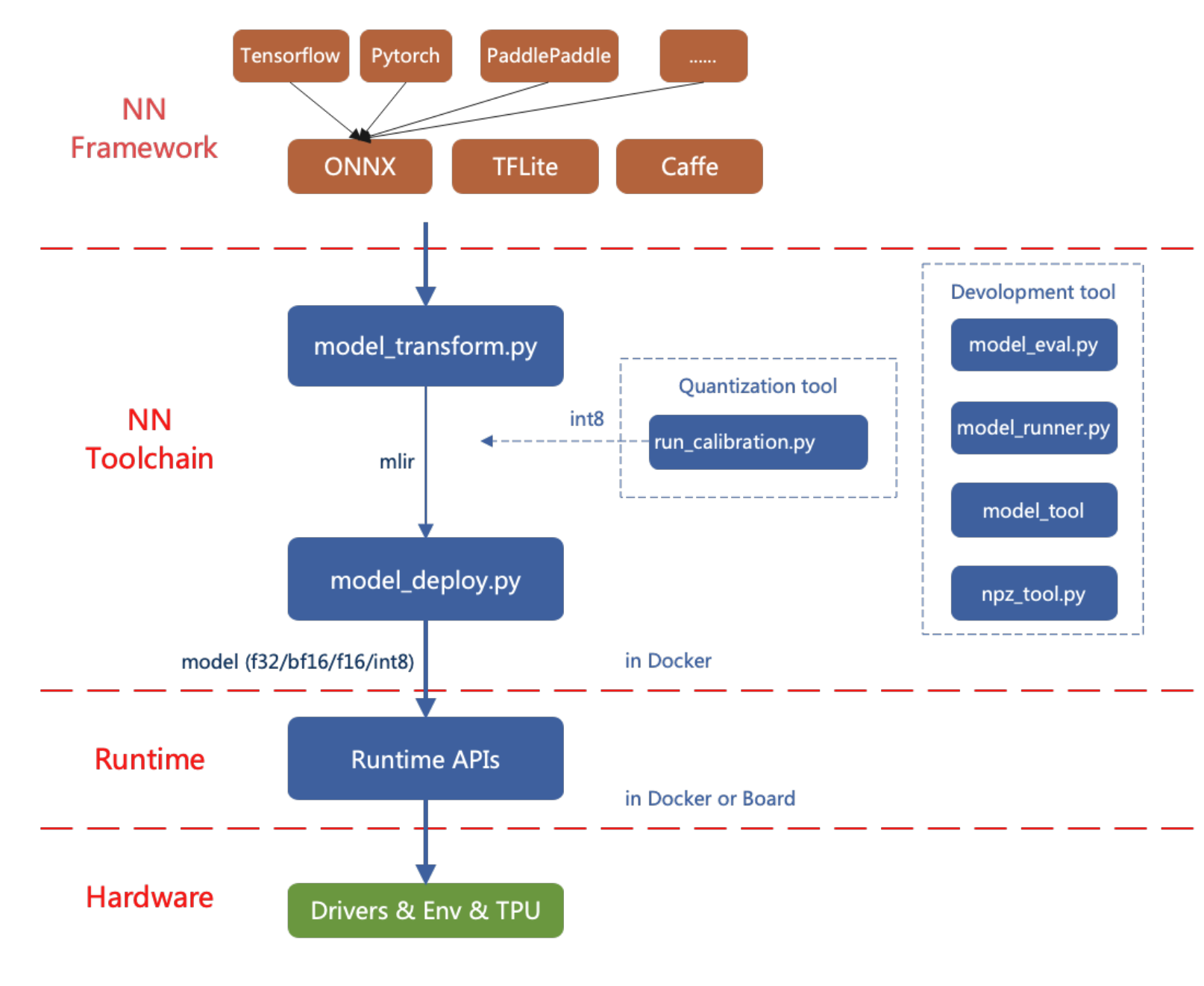

📘 Set up the working environment

⁠

🧩 1. Install Docker (hanya sekali saja)

Jalankan di host (bukan di dalam container):

sudo apt update

sudo apt install docker.io

🔹 Jalankan & aktifkan Docker

sudo systemctl start docker

sudo systemctl enable docker

🔹 Setup permission user (biar tidak pakai sudo terus)

sudo groupadd docker

sudo usermod -aG docker $USER

newgrp docker

✅ Setelah ini, kamu bisa pakai docker tanpa sudo

⁠

🧩 2. Download Docker Image TPU-MLIR

docker pull sophgo/tpuc_dev:v3.1

📌 Ini akan download environment lengkap untuk TPU (termasuk toolchain CV181x)

⁠

🧩 3. Buat & Jalankan Container

Jalankan dari folder project kamu (penting karena akan di-mount ke container):

docker run --privileged \

--name MyName \

-v $PWD:/workspace \

-it sophgo/tpuc_dev:v3.1

🔹 Penjelasan:

--name MyName → ganti sesuai nama container (bebas)

-v $PWD:/workspace → folder project kamu jadi /workspace di container

--privileged → wajib untuk akses hardware/low-level

-it → interactive terminal

⁠

🧩 4. Masuk ke Workspace di Container

Setelah container jalan:

cd /workspace

📌 Semua file dari host otomatis ada di sini

⁠

🧩 5. Install TPU-MLIR (versi spesifik)

Di dalam container jalankan:

pip install tpu_mlir[all]==1.7

⁠

🧩 6. Verifikasi Instalasi

Cek apakah tool sudah tersedia:

which model_deploy

which run_calibration

which tpuc-opt

Kalau muncul path → ✅ berhasil

⁠

🧩 7. (Opsional) Jalankan Container Lagi

Kalau container sudah pernah dibuat:

🔹 Start ulang

docker start -ai MyName

⁠

🧩 8. (Opsional) Stop Container

docker stop MyName

⁠

📘 Konversi dari Model Training YoloV11n ke .MLIR

1. Training Model YOLOv11n

Model dilatih menggunakan framework Ultralytics YOLO dengan konfigurasi dataset sesuai kebutuhan.

⁠

Open link

⁠

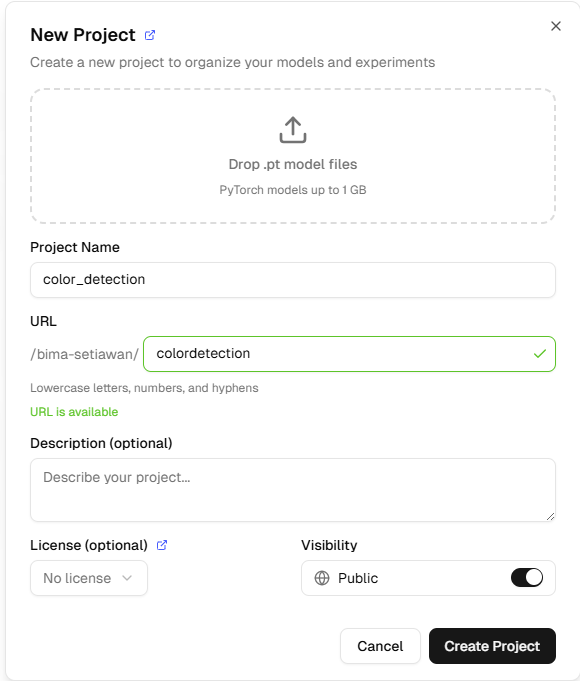

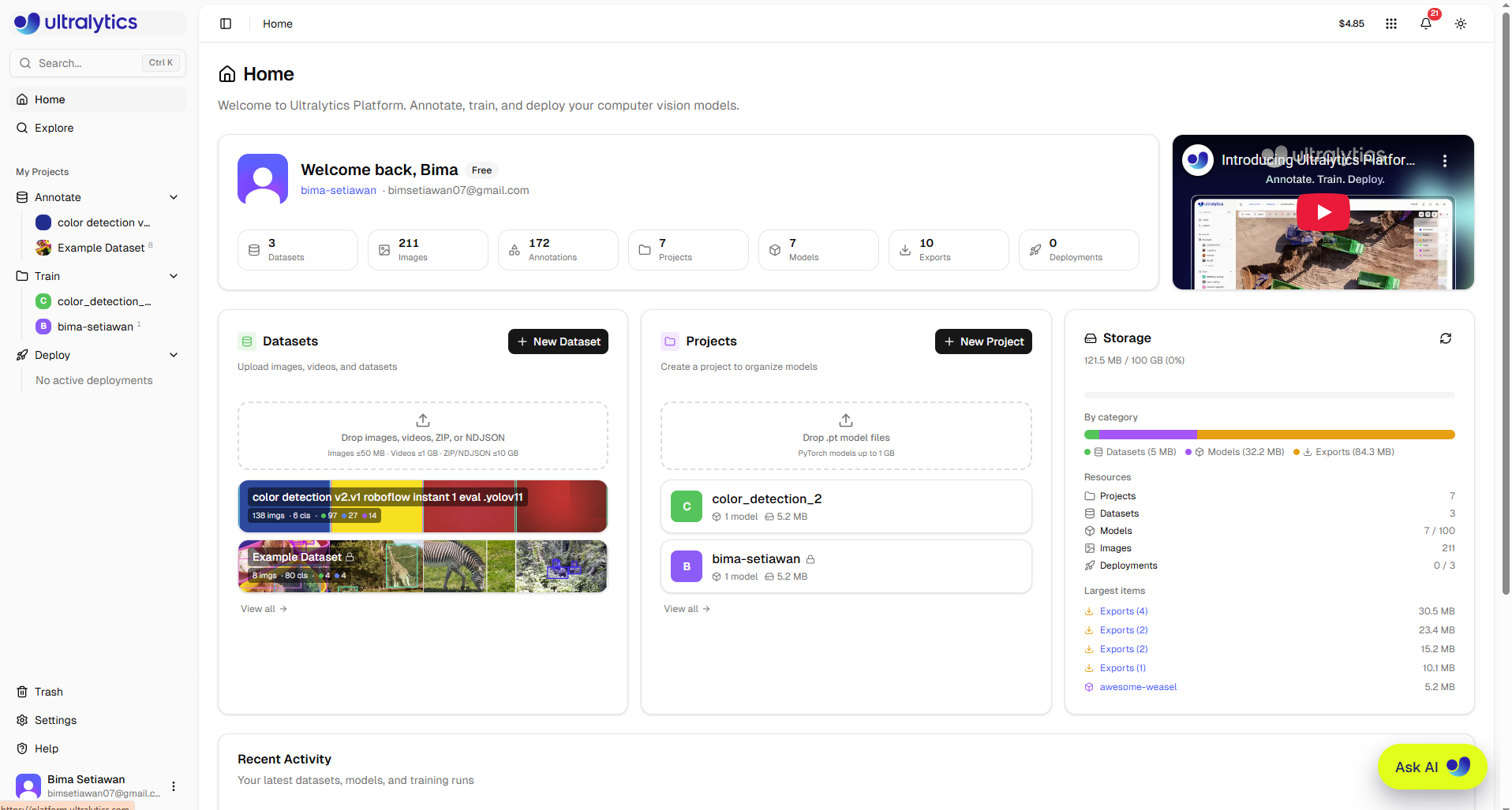

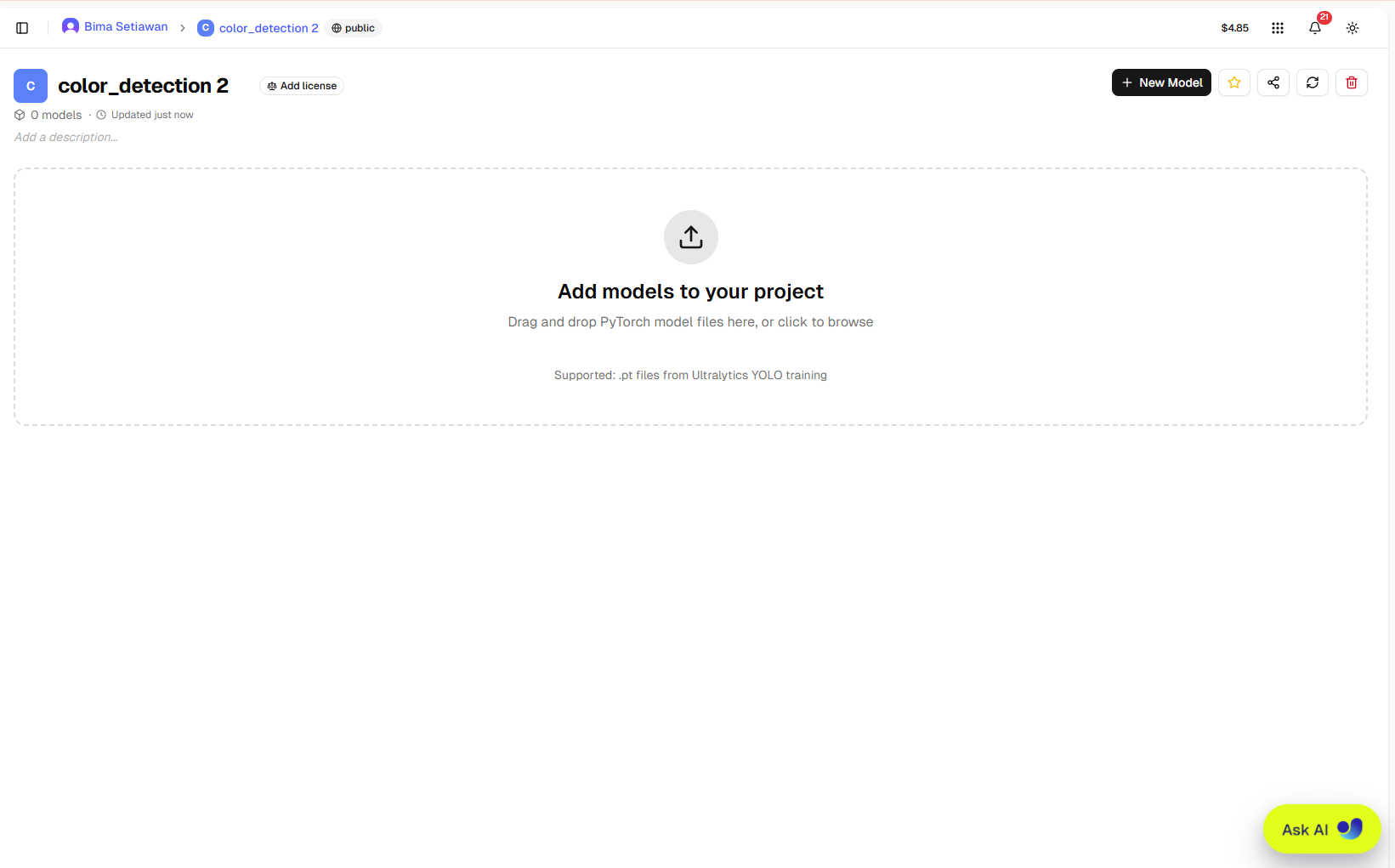

Opsi Jika menggunakan Training melalui Cloud Training pada Platform Ultralitic

Berbayar dengan top up awal 4.85 dollar

⁠

Opsi Jika Local Training melalui Pycharm

kelemahan nya lama, tetap kondisi laptop atau PC terkoneksi internet

from ultralytics import YOLO

import os

# set API key (sama seperti export di CLI)

os.environ["ULTRALYTICS_API_KEY"] = "ul_9bbffea734098b752fd08a5679eb1ace8babb3b1"

# load model dari Ultralytics HUB (sesuai CLI)

model = YOLO("ul://ultralytics/yolo11/yolo11n")

# training (disesuaikan dengan CLI)

model.train(

data="ul://bima-setiawan/datasets/color-detection-v2v1-roboflow-instant-1-eval-yolov11" ,

epochs=100,

batch=16,

imgsz=640,

project="bima-setiawan/colordetection2"

)

⁠

Install dulu pip install ultralytics

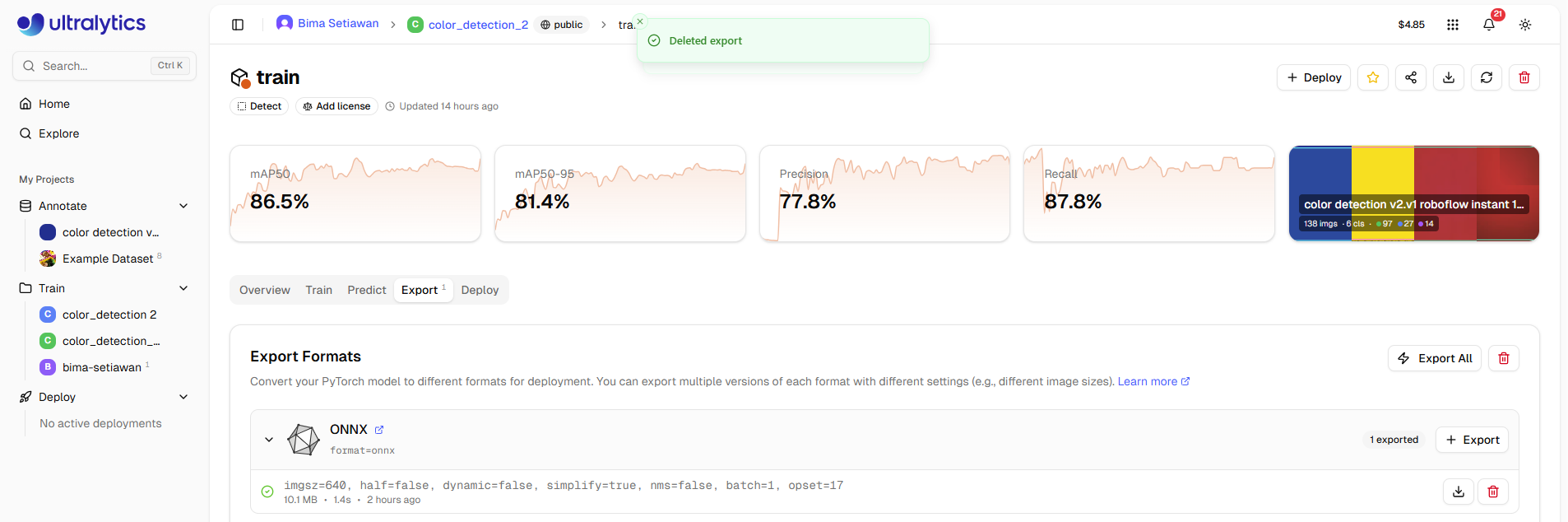

2. Export Model ke ONNX

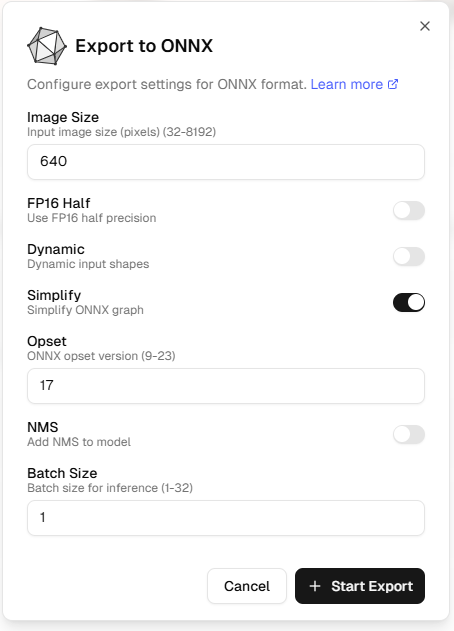

Setelah training selesai, model diexport ke format ONNX dengan konfigurasi berikut:

Image size: 640

Half precision: false

Dynamic shape: false

Simplify: true

NMS: false

Batch size: 1

Opset: 17

⁠

Jika Lewat Pycharm dari hasil training local

from ultralytics import YOLO

model = YOLO("runs/detect/bima-setiawan/colordetection2/train/weights/best.pt")

model.export(

format="onnx",

imgsz=640,

simplify=True,

opset=17,

dynamic=False,

nms=False, # WAJIB

batch=1

)

//cara cek benar sudah ter export atau belum

import onnxruntime as ort

session = ort.InferenceSession("runs/detect/bima-setiawan/colordetection2/train/weights/best.onnx")

print("OK")

3. Copy Model ke Docker TPU-MLIR

buat dulu susunan file

C:\Users\ChronosBimaLenovo\yolo_conversion

⁠

Di dalam folder calibration_image terdapat 100 file image (.jpg) sebagai file kalibrasi jika menggunakan INT8 nantinya

Didalam mode_yolo8n

⁠

Didalam COCO2017 adalah file dari calibration_image cuma ini sudah di rename dengan command:

root@da0d53ec991b:/workspace/yolo_conversion/model_yolo8n/COCO2017 ls for file in *.jpg *.png *.jpeg; do if [ -f "$file" ]; then mv "$file" "Calibration${count}.jpg"; ((count++)); if [ $count -gt 100 ]; then break; fi; fi; done

⁠

Di dalam folder image, ada file .png sebagai file testing

⁠

Di dalam folde workspace (C:\Users\ChronosBimaLenovo\yolo_conversion\model_yolo8n\Workspace) terdapat file hasil konversi .onnx

⁠

Copy folder model ke dalam container:

buka cmd

Copy folder model ke dalam container:

docker cp model_yolo8n tpu_converter:/workspace/tpu-mlir/model_yolo8n_new

Masuk ke container:

docker exec -it tpu_converter bash

4. Konversi ONNX → MLIR

Masuk ke directory kerja:

cd /workspace/tpu-mlir/model_yolo8n_new/Workspace

Command konversi:

model_transform \

--model_name yolo_custom \

--model_def train.onnx \

--input_shapes "[[1,3,640,640]]" \

--mean "0.0,0.0,0.0" \

--scale "0.0039216,0.0039216,0.0039216" \

--keep_aspect_ratio \

--pixel_format rgb \

--output_names "/model.23/cv2.0/cv2.0.2/Conv_output_0,/model.23/cv3.0/cv3.0.2/Conv_output_0,/model.23/cv2.1/cv2.1.2/Conv_output_0,/model.23/cv3.1/cv3.1.2/Conv_output_0,/model.23/cv2.2/cv2.2.2/Conv_output_0,/model.23/cv3.2/cv3.2.2/Conv_output_0" \

--test_input ../image/heart.png \

--test_result yolo_top_outputs.npz \

--mlir yolo.mlir

Catatan:

output_names bisa didapat dari:

Netron

atau bantuan analisis ONNX

YOLOv11 memiliki multi-scale output (3 layer detection)

5. Konfigurasi Preprocessing

Dari log:

(x - mean) * scale

Parameter:

mean = [0.0, 0.0, 0.0]

scale = [0.0039216, 0.0039216, 0.0039216] (≈ 1/255)

format = RGB

layout = NCHW

resize = 640x640

mode = letterbox

6. Hasil Konversi

File yang dihasilkan:

yolo.mlir

Proses internal:

ONNX optimization (onnxsim)

Constant folding

Shape inference

MLIR optimization (tpuc-opt)

7. Validasi Hasil Konversi

Dilakukan perbandingan antara:

Output ONNX (reference)

Output MLIR

Command otomatis:

npz_tool.py compare yolo_top_outputs.npz yolo_custom_ref_outputs.npz --tolerance 0.99,0.99

⁠

8. Hasil Validasi

Ringkasan:

229 compared

229 passed

0 failed

Detail:

Similar: 219

Close: 10

Failed: 0

Minimum similarity:

cosine_similarity ≈ 0.9999997

euclidean_similarity ≈ 0.9999987

✅ Status: VALID (Model MLIR sesuai dengan ONNX)

📘 Dokumentasi Konversi MLIR ke CVIMODEL

🧩 1. Persiapan Dataset Kalibrasi

Pastikan dataset gambar untuk kalibrasi sudah ada (misalnya folder COCO2017).

🔹 Hapus file lama (opsional)

rm calibration.txt

🔹 Generate file list kalibrasi

find $(pwd)/COCO2017 -name "*.jpg" > calibration.txt

🔹 Cek isi file

head calibration.txt

🔹 Validasi path gambar pertama

ls $(head -n 1 calibration.txt)

🧩 2. Jalankan Kalibrasi (INT8)

Masuk ke folder workspace:

cd Workspace

🔹 Command kalibrasi

run_calibration \

yolo.mlir \

--data_list ../calibration.txt \

--input_num 100 \

--calibration_table yolo_cali_table

🔹 Output penting:

Menghasilkan: yolo_cali_table

Log menunjukkan:

preprocess config ✔️

100 gambar dipakai ✔️

tuning selesai ✔️

🧩 3. Konversi ke INT8 .cvimodel

🔹 Command convert

model_deploy \

--mlir yolo.mlir \

--quantize INT8 \

--quant_input \

--processor cv181x \

--calibration_table yolo_cali_table \

--test_input ../image/heart.png \

--test_reference yolo_top_outputs.npz \

--customization_format RGB_PACKED \

--fuse_preprocess \

--aligned_input \

--model yolo_int8_cv181x.cvimodel

⁠

🧩 4. Proses Internal (Otomatis oleh tool)

Berikut tahapan yang terjadi (tidak perlu manual):

🔹 4.1 Import calibration

Load yolo_cali_table
