Sección M: Entregables del Proyecto

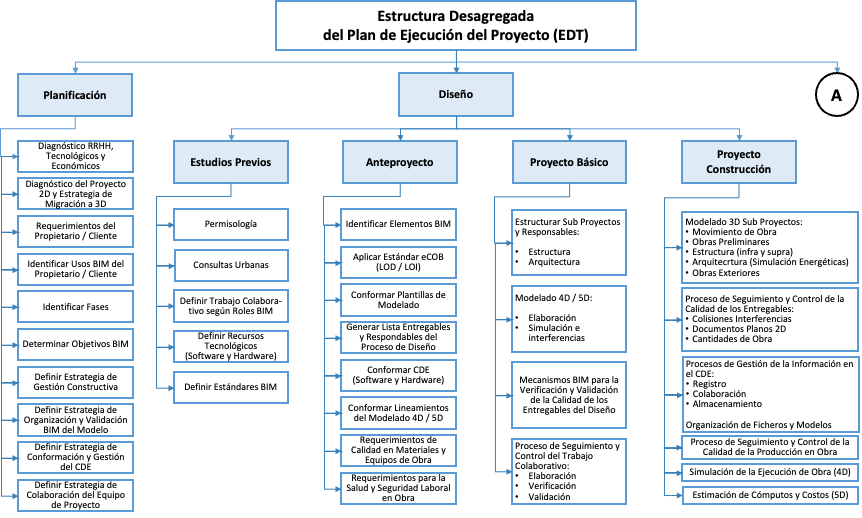

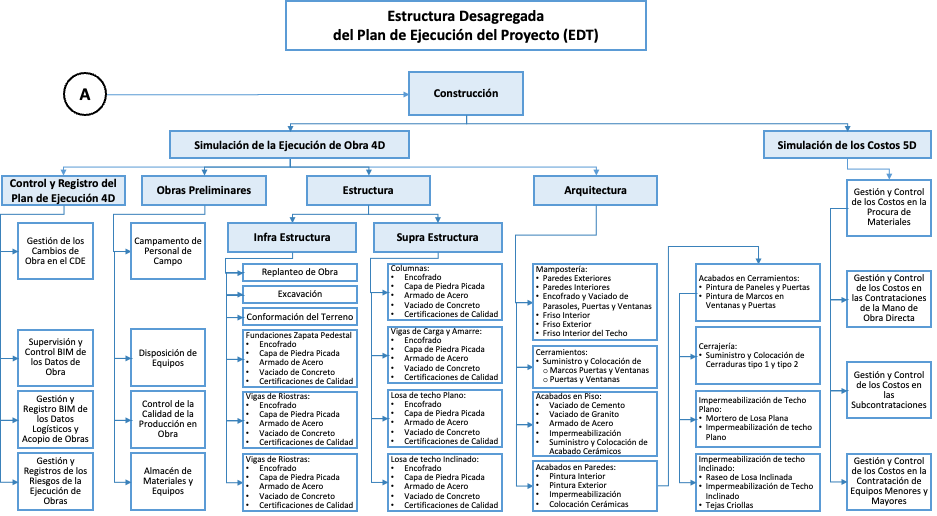

Identificar la estructura jerárquica de los entregables según el ciclo de vida del proyecto, permitirá organizar y definir el alcance total del proyecto, según los elementos finales, llamados paquetes de trabajo.
Pedro Bernardo Juan Celis Caraballo
Last edited 507 days ago by Pedro Bernardo Juan Celis Caraballo

40. Listados de los Entregables

A continuación, se elabora tabla que lista los entregables asociados a los Modelos de sub proyectos, informes de coordinación y/o de interferencia, órdenes de compras, valuaciones, entre otros, dichos datos se asocian a:
Identificación de los entregables (código de identificación y nombre).
Proceso de generación del entregable (técnica grupal de definición, responsables y formato del entregable).
Términos básicos de la entrega del entregable (método de entrega y carpeta de archivo en CDE).
El método de entrega siempre será el Entorno Común de Datos (CDE)
Listado de Entregables del Proyecto
Codigo
Nombre
Técnica Grupal
Fase de Proyecto
Responsable del Entregable
Formato del Entregable
Carpeta del CDE
1
P-BEP-AW-00
PLAN DE EJECUCIÓN BIM
Tormenta de Ideas
Estrategia
Gerente BIM
CODA Doc / .io
BEP Inicial
2
DEP-IR-AW-00
INFORME DE REVISIÓN DE MATERIAL PREVIO DE LA CASETA
Revisión Documental
Reunión de Coordinación
Estudios Previos
Coordinador BIM Técnico de Diseño
CODA Doc / .io
Estudios Previos Referenciales
3
DA-IEC-AW-00
INFORME DE ESTRATEGIA CONSTRUCTIVA DE LA CASETA
Tormenta de Ideas
Reunión de Coordinación
Anteproyecto
Coordinador BIM de la Planificación
CODA Doc / .io
Estudios Previos Referenciales
4
DPB-PMC-ARVT-00
PLANTILLA DE MODELO CENTRAL
Reunión de Coordinación
Proyecto Básico
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Básico Inicial
5
DPB-SPARQ-ARVT-00
SUBPROYECTO ARQUITECTURA
No Aplica
Proyecto Básico
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Básico Inicial
6
DPB-SPEST-ARVT-00
SUBPROYECTO ESTRUCTURA
No Aplica
Proyecto Básico
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Básico Inicial
7
DPB-SPMT-ARVT-00
SUBPROYECTO DE MOVIMIENTO DE TIERRA
No Aplica
Proyecto Básico
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Básico Inicial
8
DPB-SPOBP-ARVT-00
SUBPROYECTO DE OBRAS PRELIMINARES
No Aplica
Proyecto Básico
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Básico Inicial
9
DPB-SPOBE-ARVT-00
SUBPROYECTO DE OBRAS EXTERIORES
No Aplica
Proyecto Básico
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Básico Inicial
10
DPB-SPURB-ARVT-00
SUBPROYECTO DE URBANISMO
No Aplica
Proyecto Básico
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Básico Inicial
11
DPC-MCARE-ARVT-00
MODELO CENTRAL SUBPROYECTOS ARQ-EST
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo Inicial
12
DPC-IINTAE-ATXT-00
INFORME DE INTERFERENCIA ARQ- EST
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Modelador BIM de Estructura
Texto / .txt
Proyecto Constructivo Inicial
13
DPC-SENERG-ARVT-00
SIMULACION DE COMPORTAMIENTO ENERGETICO
No Aplica
Proyecto Constructivo
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Constructivo - Simulación Energética
14
DPC-ISENERG-AW-00
INFORME DE RENDIMIENTO ENERGETICO
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Modelador BIM de Estructura
Texto / .txt
Proyecto Constructivo - Simulación Energética
15
DPC-SPARQA-ARVT-00
SUBPROYECTO ARQUITECTURA AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
16
DPC-TCARQP-ATXT-00
TABLA DE COMPUTOS ARQ- PUERTAS
No Aplica
Proyecto Constructivo
Modelador BIM de Arquitectura
Texto / .txt
Proyecto Constructivo - Costos
17
DPC-TCARQV-ATXT-00
TABLA DE COMPUTOS ARQ- VENTANAS
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Texto / .txt
Proyecto Constructivo - Costos
18
DPC-LMARQ-ATXT-00
LISTA DE MATERIALES DE ARQUITECTURA
No Aplica
Proyecto Constructivo
Analista BIM de Cómputos
Texto / .txt
Proyecto Constructivo - Procura
19
DPC-SPESTA-ARVT-00
SUBPROYECTO ESTRUCTURA AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
20
DPC-TCEST-ATXT-00
TABLA DE COMPUTOS ESTRUCTURA
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Texto / .txt
Proyecto Constructivo - Costos
21
DPC-LMEST-ATXT-00
LISTA DE MATERIALES ESTRUCTURA
No Aplica
Proyecto Constructivo
Analista BIM de Cómputos
Texto / .txt
Proyecto Constructivo - Procura
22
DPC-MCMT-ARVT-00
MODELO CENTRAL SUBPROYECTOS-MOV DE TIERRA
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
23
DPC-INTMCMT-ATXT-00
INFORME DE INTERFERENCIA-M CENTRAL- MOV DE TIERRA
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Texto / .txt
Proyecto Constructivo - Modificado
24
DPC-SPMTA-ARVT-00
SUBPROYECTO MOV DE TIERRA AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
25
DPC-TCMT-ATXT-00
TABLA DE COMPUTOS MOVIMIENTO DE TIERRA
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Texto / .txt
Proyecto Constructivo - Costos
26
DPC-CCR-ATXT-00
CANTIDAD DE CORTE Y RELLENO
No Aplica
Proyecto Constructivo
Analista BIM de Cómputos
Texto / .txt
Proyecto Constructivo - Procura
27
DPC-MCSPOP-ARVT-00
MODELO CENTRAL SUBPROYECTOS OBRAS PREVIAS
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
28
DPC-INTMCOP-ARVT-00
INFORME DE INTERFERENCIA M CENTRAL-OBRAS PREVIAS
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Texto / .txt
Proyecto Constructivo - Modificado
29
DPC-SPOPA-ARVT-00
SUBPROYECTO OBRAS PREVIAS AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
30
DPC-TCOP-ATXT-00
TABLA DE COMPUTOS OBRAS PREVIAS
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Texto / .txt
Proyecto Constructivo - Costos
31
DPC-LHEO-ATXT-00
LISTA DE HERRAMIENTAS Y EQUIPOS DE OBRAS
No Aplica
Proyecto Constructivo
Analista BIM de Cómputos
Texto / .txt
Proyecto Constructivo - Procura
32
DPC-MCSPOE-ARVT-000
MODELO CENTRAL SUBPROYECTOS OBRAS EXTERIORES
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
33
DPC-INTMCOE-ATXT-00
INFORME DE INTERFERENCIA M CENTRAL- OBRAS EXTERIORES
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Texto / .txt
Proyecto Constructivo - Modificado
34
DPC-SPOEA-ARVT-00
SUBPROYECTO OBRAS EXTERIORES AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
35
DPC-TCOE-ATXT-00
TABLA DE COMPUTOS DE OBRAS EXTERIORES
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Texto / .txt
Proyecto Constructivo - Costos
36
DPC-LMOE-ATXT-00
LISTA DE MATERIALES DE OBRAS EXTERIORES
No Aplica
Proyecto Constructivo
Analista BIM de Cómputos
Texto / .txt
Proyecto Constructivo - Procura
37
DPC-MCSURB-ARVT-00
MODELO CENTRAL SUBPROYECTOS URBANISMO
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
38
DPC-INTMCUR-ATXT-00
INFORME DE INTERFERENCIA M CENTRAL- URBANISMO
Reunión de Coordinación
Proyecto Constructivo
Modelador BIM de Arquitectura
Texto / .txt
Proyecto Constructivo - Modificado
39
DPC-SPURBA-ARVT-00
SUBPROYECTO URBANISMO AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
40
DPC-PRESTO-AMPRX-00
PRESUPUESTO DE OBRAS
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Maprex
Proyecto Constructivo - Costos
41
DPC-PLPROC-APROJ-00
PLAN DE PROCURA
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Ejecución
Ms Project
Proyecto Constructivo - Procura
42
DPC-PLAOB-APROJ-00
PLAN DE OBRA
No Aplica
Proyecto Constructivo
Coordinador BIM de la Planificación
Ms Project
Proyecto Constructivo - Procura
43
DPC-MCCONT-ARVT-00
MODELO CENTRAL FASES CONSTRUCTIVA
Reunión de Coordinación
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Definitivo
44
DPC-SPOEX-ARVT-00
SUBPROYECTO OBRAS EXTERIORES AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
45
DPC-TCOEX-ATXT-00
TABLA DE COMPUTOS DE OBRAS EXTERIORES
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Texto / .txt
Proyecto Constructivo - Costos
46
DPC-LMOEX-ATXT-00
LISTA DE MATERIALES DE OBRAS EXTERIORES
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Texto / .txt
Proyecto Constructivo - Procura
47
DPC-MCSPUR-ARVT-00
MODELO CENTRAL SUBPROYECTOS URBANISMO
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
48
DPC-INTMCUR-ARVT-00
INFORME DE INTERFERENCIA M CENTRAL- URBANISMO
Reunión de Coordinación
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Texto / .txt
Proyecto Constructivo - Modificado
49
DPC-SPURBA-ARVT-00
SUBPROYECTO URBANISMO AJUSTADO
No Aplica
Proyecto Constructivo
Modelador BIM de Estructura
Revit - 2020 / .rvt
Proyecto Constructivo - Modificado
50
DPC-PRESOB-AMPRX-00
PRESUPUESTO DE OBRAS
No Aplica
Proyecto Constructivo
Analista BIM de Costos
Maprex
Proyecto Constructivo - Costos
51
DPC-PLANPRO-APROJ-00
PLAN DE PROCURA
No Aplica
Proyecto Constructivo
Coordinador BIM Técnico de Ejecución
Ms Project
Proyecto Constructivo - Procura
52
DPC-PLANOBR-APROJ-00
PLAN DE OBRA
No Aplica
Proyecto Constructivo
Coordinador BIM de la Planificación
Ms Project
Proyecto Constructivo - Procura
53
DPC-MCFC-ARVT-00
MODELO CENTRAL FASES CONSTRUCTIVAS
Reunión de Coordinación
Proyecto Constructivo
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Proyecto Constructivo - Definitivo
54
CONT-SIMCONT-APPROJ-00
SIMULACION CONSTRUCTIVA
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Power Project - Tablet
Seguimiento de Obra - Inicial
55
CONT-IPOA-AEXCELJ00
INFORME DEL PLAN DE OBRA AJUSTADO
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Excel / .xlsx
Seguimiento de Obra - Inicial
56
CONT-ORPRC-AEXCEL-00
ORDEN DE PROCURA INICIAL
No Aplica
Construcción
Residente BIM de Obra
Excel / .xlsx
Seguimiento de Obra - Inicial
57
CONT-SIMCONT1-APPROJ-00
SIMULACION CONSTRUCTIVA – 1ER AVANCE DE OBRA
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Power Project - Tablet
Seguimiento de Obra - Primer Avance
58
CONT-IPO1-AEXCEL-00
INFORME DEL PLAN DE OBRA AJUSTADO– 1 ER AVANCE
No Aplica
Construcción
Residente BIM de Obra
Excel / .xlsx
Seguimiento de Obra - Primer Avance
59
CONT-ORDPROCC-AEXCEL-00
ORDEN DE PROCURA –CIERRE DE OBRA
No Aplica
Construcción
Residente BIM de Obra
Excel / .xlsx
Seguimiento de Obra - Primer Avance
60
CONT-VALINT-AEXCEL-00
VALUACION INTERMEDIA
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Excel / .xlsx
Seguimiento de Obra - Costos
61
CONT-SIMCONTC-APP-00
SIMULACION CONSTRUCTIVA – CIERRE DE OBRA
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Power Project - Tablet
Seguimiento de Obra - Cierre de Obra
62
CONT-IPLOBC-AEXCEL
INFORME DEL PLAN DE OBRA – CIERRE DE OBRA
No Aplica
Construcción
Residente BIM de Obra
Excel / .xlsx
Seguimiento de Obra - Cierre de Obra
63
CONT-VALCIE-AEXCEL-00
VALUACION DE CIERRRE
No Aplica
Construcción
Coordinador BIM Técnico de Ejecución
Excel / .xlsx
Seguimiento de Obra - Costos
There are no rows in this table
⁠

41. Configurar la Estructura Desagregada del Plan (EDT - WBS)

En consideración al listado de los entregables, es conveniente identificar la estructura jerárquica de los entregables según el ciclo de vida del proyecto, lo que permitirá organizar y definir el alcance total del proyecto, su definición jerárquica permite una fácil identificación de los elementos finales, llamados Paquetes de Trabajo. A continuación, se indican conjuntos de criterios para la representación de la EDT:
Se orienta a los entregables o "productos del trabajo" que son el resultado del esfuerzo.
Tener claridad respecto del alcance del trabajo.
Proceso de desglose o descomposición debe ser progresivo y representar siempre el alcance completo.
Para generar la EDT se debe proceder de lo general a lo particular.
Cada nivel debe ser el resultado de la integración del nivel siguiente.
A modo de ilustrar una EDT de un plan de ejecución BIM, se indica el siguiente esquema:
⁠
⁠
Figura. EDT del BEP - Parte I

⁠
⁠
⁠
Figura. EDT del BEP - Parte II

42. Configurar la estructura Desagregada (EDT - EDC) de costos del Proyecto

Una vez, realizada la EDT del alcance del proyecto se procede a asociar los costos a los paquetes de trabajo, para ello se requiere asociar a cada paquete los costos Directos por recursos humanos, materiales, y de equipos, a efectos de Planificación; así como los gastos que se consideran adicionales a los costos Directos, como son los gastos administrativos, la utilidad, gastos de traslados, viáticos e impuestos, entre otros (que tienen una forma especial de evaluarlos).

43. Configurar Presupuesto del Proyecto

Una vez, definida las EDT de costos se procede elaborar en software de costos las partidas presupuestarias a fin de generar el presupuesto del proyecto.
40. Listados de los Entregables
Listado de Entregables del Proyecto
41. Configurar la Estructura Desagregada del Plan (EDT - WBS)
42. Configurar la estructura Desagregada (EDT - EDC) de costos del Proyecto
43. Configurar Presupuesto del Proyecto
Want to print your doc?
This is not the way.
Try clicking the ⋯ next to your doc name or using a keyboard shortcut (
CtrlP
) instead.
