BEP - Plan de Ejecución BIM

icon picker
Sección L: Estructura del Modelo

La estructura del modelo permite disponer por clases los elementos a fin de facilitar procesos de búsqueda y/o gestión de información por criterios funcionales o de cumplimiento del estándar
Pedro Bernardo Juan Celis Caraballo
Last edited 508 days ago by Pedro Bernardo Juan Celis Caraballo

37. Estructura de los Datos

Clasificación de los Elementos Constructivos del Modelo

Con la finalidad de mejorar la eficiencia en la gestión de la información del modelo, se propone clasificar los elementos del modelo según dos criterios:
Asociado al NIVEL DEL ELEMENTO en el parámetro de CÓDIGO DE ENSAMBLAJE, lo que permitirá los usos de la información para la estimación del presupuesto y planificación del proyecto.
Asociado al NIVEL DEL MATERIAL DE LOS ELEMENTOS en el parámetro de NOTA CLAVE, lo que permitirá el uso de la información para la gestión de los costos de los materiales de obra (Procura).
A continuación, se hace una relación de los sistemas a ser utilizados:
Table 1
Codigo de Clasificación
Objeto
Uso
Registro - Nivel de representacion
Registro - Parámetro
1
COVENIN- MAPREX Assembly Code
Elemento constructivo asociados a una partida presupuestaria
Para uso en la gestión de los costos (presupuestos) y tarea de planificación.
Elemento modelado
Código de ensamblaje (Assembly code )
2
COVENIN- MAPREX Partidas para Revit
Elemento constructivo asociados a una partida presupuestaria
Para uso en la gestión de los costos en materiales (procura)
Material del elemento
Código de nota clave (Key note)
There are no rows in this table
⁠
La clasificación a ser aplicada en el modelo se corresponde a lo indicado en la Norma COVENIN-MINDUR 2000/II.A-92 del Sector Construcción. Mediciones y Codificación de Partidas para Estudios, proyectos y Construcción en su aparte 2 denominado: Edificaciones. Suplemento de la NORMA COVENIN PARTE II.A2: PARTIDAS PARA ESTUDIOS, PROYECTOS Y CONSTRUCCIÓN DE EDIFICACIONES NUEVAS PARA RANGO DE ÁREAS DE CONSTRUCCIÓN ENTRE 1.000 m2 Y 10.000 m2, en cuyo caso recomienda usar la codificación que contiene la letra E y 9 dígitos: (EXXXXXXXXX).
La organización de la norma de edificaciones corresponde a un esquema de códigos de Partidas organizadas en Títulos, Capítulos y Subcapítulos, las mismas se identifican mediante un código compuesto de la letra "E" y nueve dígitos, de los cuales el primero identifica el Capítulo, el segundo y el tercero identifican el Subcapítulo y las restantes posiciones representan diferentes parámetros tales como tipo de miembro o elemento, su acabado, manera de ejecución, material, dimensiones, forma, actividad, entre otros.

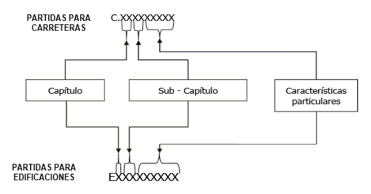

Esquema de codificación de las Normas COVENIN para Carreteras y Edificaciones:
⁠
⁠

A continuación se elabora denominado CUADRO DEL SISTEMA DE CLASIFICACIÓN COVENIN- MAPREX APLICADA A LOS ELEMENTOS DEL MODELO, que contiene el listado de los elementos por sub proyectos (Arquitectura y Estructura), detallando la descripción de los niveles de códigos aplicados a cada elemento, así como el nivel de gravedad establecido según la matriz de interferencia de los datos:

⁠
⁠

Sistema de Clasificación COVENIN - MAPREX
Clasificación Primaria
Clasificación Secundaria
Clasificación Terciaria
Descripción
Nivel de Gravedad
Nivel 1 - Codigo
Nivel 1 - Descripcion
Nivel 2 - Codigo
Nivel 2 - Descripcion
Nivel 3 - Codigo
Nivel 3 - Descripcion
Nivel 4 - Codigo
Nivel 4 - Descripcion
2.- Estructura
25
2.1.- Concreto
9
2.1.1.- Armazón Estructural
4
NERVIO LT 100 X 150
​
E3
Estructura
33
Supra estructura de concreto
120
Elemento- Tipo de forma
120
Acabado-Resistencia
VA 300X200
1
E3
Estructura
33
Supra estructura de concreto
120
Elemento- Tipo de forma
120
Acabado-Resistencia
VC 200X400
2
E3
Estructura
33
Supra estructura de concreto
120
Elemento- Tipo de forma
120
Acabado-Resistencia
VR 250X300
1
E3
Estructura
33
Supra estructura de concreto
120
Elemento- Tipo de forma
120
Acabado-Resistencia
2.1.2.- Cimentación Estructural
2
FUNDACION 1 1000X1000X300MM
1
E3
Estructura
23
Infraestructura de concreto
000
Elemento-Tipo de forma
121
Acabado-Resistencia
FUNDACION 2 1200 X 1200 X 300 MM
1
E3
Estructura
23
Infraestructura de concreto
000
Elemento-Tipo de forma
121
Acabado-Resistencia
2.1.3.- Pilares Estructurales
3
COLUMNAS 1 200X 200
2
E3
Estructura
31
Supra estructura de concreto
100
Elemento- Tipo de forma
120
Acabado-Resistencia
COLUMNA 2 250 X 250
2
E3
Estructura
31
Supra estructura de concreto
100
Elemento- Tipo de forma
120
Acabado-Resistencia
F PED 300 X 300
1
E3
Estructura
31
Supra estructura de concreto
100
Elemento- Tipo de forma
120
Acabado-Resistencia
2.2.- Barra de Refuerzo
16
2.2.1.- Armazón Estructural
5
#3 ESTRIBO VR
2
E-3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#4 VRIOSTRA
1
E-3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#3 ESTRIBO VC
3
E3
Estructura
52
Supra estructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#4 VIGAS CARGA
1
E3
Estructura
52
Supra estructura acero de refuerzo
120
Elemento- Tipo de forma
210
Acabado-Resistencia
#4 LN-T
1
E3
Estructura
52
Supra estructura acero de refuerzo
120
Elemento- Tipo de forma
210
Acabado-Resistencia
2.2.2.- Borde de Losas
4
#3 BORDE LF
3
E3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#3 BORDE GANCHO
3
E3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#3 NERVIO LNT GANCHO
2
E3
Estructura
52
Supra estructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#4 NERVIO BORDE
2
E3
Estructura
52
Supra estructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
2.2.3.- Pilar Estructural
2
#4 PEDESTAL
1
E-3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#4 COLUMNA
1
E3
Estructura
52
Supra estructura acero de refuerzo
LOI-300
N/A
LOD-400
LOI-400
2.2.4.- Cimentación Estructural
1
#4 ZAPATAS
1
E-3
Estructura
51
Infraestructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
2.2.5.- Suelo Masa
2
3 1/6" MALLA EST
3
E-3
Estructura
51
Infraestructura acero de refuerzo
120
Elemento- Tipo de forma
250
Acabado-Resistencia
3 1/6 " MALLA SE
3
E3
Estructura
52
Supra estructura acero de refuerzo
220
Elemento- Tipo de forma
250
Acabado-Resistencia
2.2.6.- Pilar Estructural
2
#3 LIGADURA PEDESTAL
3
E3
Estructura
52
Supra estructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
#3 LIGADURA COL SE
3
E3
Estructura
52
Supra estructura acero de refuerzo
110
Elemento- Tipo de forma
210
Acabado-Resistencia
3.- Arquitectura
65
3.1.- Muros
14
​
14
PARED INTERIOR BLOQUE 0.10
2
E41
Obras arquitectónica- Albañilería
10
Construcción de paredes y tabiques
110
Material -Ubicación
010
Acabado -Espesor
PARASOL DE PUERTAS
3
E41
Obras arquitectónica- Albañilería
10
Construcción de paredes y tabiques
110
Material -Ubicación
010
Acabado -Espesor
BROCAL TECHO PLANO
3
E41
Obras arquitectónica- Albañilería
10
Construcción de paredes y tabiques
110
Material -Ubicación
010
Acabado -Espesor
PARED EXTERIOR BLOQUE 0.15
2
E41
Obras arquitectónica- Albañilería
10
Construcción de paredes y tabiques
110
Material -Ubicación
015
Acabado -Espesor
FRISO INTERIOR
2
E41
Obras arquitectónica- Albañilería
21
Revestimiento de paredes y tabiques- Ubicación
02
Material -Ubicación
003
Acabado -Espesor
CERAMICA EN PARED
3
E41
Obras arquitectónica- Albañilería
21
Revestimiento de paredes y tabiques,- Ubicación
10
Material -Ubicación
007
Acabado-Dimensiones
FRISO EXTERIOR PARED DE 0.15
2
E41
Obras arquitectónica- Albañilería
22
Revestimiento de paredes y tabiques,- Ubicación
02
Material -Ubicación
003
Acabado-Espesor
FRISO TECHO PLANO
1
E41
Obras arquitectónica- Albañilería
31
Revestimiento de techos-Ubicación
02
Material -Ubicación
003
Acabado-Espesor
FRISO TECHO INCLINADO
1
E41
Obras arquitectónica- Albañilería
31
Revestimiento de techos- Ubicación
02
Material -Ubicación
003
Acabado-Espesor
FRISO EXTERIOR TECHO
1
E41
Obras arquitectónica- Albañilería
22
Revestimiento de techos- Ubicación
02
Material -Ubicación
003
Acabado-Espesor
IMPERMEBILIZACION CERAMICA PARED
2
E42
Obras arquitectónica- Impermeabilización
09
Ubicación-Interior
10
Tipo de material
616
Método de aplicación
ACABADO INTERIOR EN PAREDES
2
E46
Obras arquitectónica- Pintura de caucho
31
Ubicación- Interior
00
Elemento
503
Acabado intermedio
ACABADO EXTERIOR PAREDES
1
E46
Obras arquitectónica- Pintura de caucho
31
Ubicación- Exterior
00
Elemento
503
Acabado intermedio
ACABADO EXTERIOR EN LOSA
1
E46
Obras arquitectónica- Pintura de caucho
32
Ubicación-Exterior
00
Elemento
303
Acabado intermedio
3.2.- Cubiertas
8
​
8
TEJAS CRIOLLAS
1
E41
Obras arquitectónica- Albañilería
32
Revestimiento exterior en techos
18
Material
007
Acabado intermedio
MORTERO TECHO PLANO
1
E41
Obras arquitectónica- Albañilería
60
Construcción de pendiente en losa y placa horizontal
12
Material
160
Acabado intermedio
PINTURA INTERIOR TECHO
1
E46
Obras arquitectónica- Pintura de caucho
31
Ubicación-Interior
00
Elemento
303
Acabado intermedio
RASEO TECHO INCLINADO
1
E41
Obras arquitectónica- Albañilería
70
Construcción de raseo losa inclinada
12
Material
100
Espesor
MEMBRANA DE IMPERMEABILIZACION
1
E42
Obras arquitectónica- Impermeabilización
01
Tipo de elemento
20
Tipo de material
151
Método de aplicación- Acabado final
IMPERMEABILIZACION TECHO PLANO
1
E42
Obras arquitectónica- Impermeabilización
02
Tipo d elemento
30
Tipo de material
151
Método de aplicación- acabado final
ACABADO INTERIOR TECHO INCLINADO
2
E46
Obras arquitectónica- Pintura de caucho
32
Ubicación-Exterior
00
Elemento
303
Acabado intermedio
ACABADO INTERIOR TECHO PLANO
2
E46
Obras arquitectónica- Pintura de caucho
32
Ubicación-Exterior
00
Elemento
303
Acabado intermedio
3.3.- Suelos
5
​
5
PISO DE CEMENTO PULIDO
2
E41
Obras arquitectónica- Revestimiento en piso
40
Material
11
Acabado final
150
Acabado intermedio
PISO CEMENTO PULIDO EXTERIOR
1
E41
Obras arquitectónica- Revestimiento en piso
40
Material
11
Acabado final
150
Acabado intermedio
ACABADO PISO GRANITO
2
E41
Obras arquitectónica- Revestimiento en piso
40
Material
41
Acabado final
350
Acabado intermedio
ACABADO PISO CERAMICA
2
E41
Obras arquitectónica- Revestimiento en piso
40
Material
94
Acabado final
050
Acabado intermedio
IMPERMIEBILIZACION PISO CERAMICA
2
E42
Obras arquitectónica- Impermeabilización
20
Ambiente
91
Material
616
Método de aplicación
3.4.- Puertas
20
​
20
PANEL P03
1
E43
Herrería- Puertas metálica
70
Suministro, Transporte y Colocación
11
Material
311
Tipo de apertura
PANEL P04
1
E43
Herrería- Puertas metálica
70
Suministro, Transporte y Colocación
11
Material
311
Tipo de apertura
PANEL P02
1
E43
Herrería- Puertas metálica
70
Suministro, Transporte y Colocación
11
Material
311
Tipo de apertura
PANEL P01
1
E43
Herrería- Puertas metálica
70
Suministro, Transporte y Colocación
11
Material
311
Tipo de apertura
MARCO DE PUERTA P-01
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO DE PUERTA P-02
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO DE PUERTA P-03
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO DE PUERTA P-04
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
BARNIZ PANEL P-01
2
E46
Acabados con pintura
100
Pintura esmalte
00
Tipo de elemento
702
Tipo de material
BARNIZ PANEL P-02
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
702
Tipo de material
BARNIZ PANEL P-03
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
702
Tipo de material
BARNIZ PANEL P-04
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
702
Tipo de material
PINTURA MARCO P-01
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
801
Tipo de material
PINTURA MARCO P-02
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
801
Tipo de material
PINTURA MARCO P-03
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
801
Tipo de material
PINTURA MARCO P-04
2
E46
Acabados con pintura
10
Pintura esmalte
00
Tipo de elemento
801
Tipo de material
CERRADURA P-01
3
E47
Cerrajería
13
Cerradura de pomo
21
Acabado
240
Sistema de cerramiento
CERRADURA P-02
3
E47
Cerrajería
13
Cerradura de pomo
11
Acabado
220
Sistema de cerramiento
CERRADURA P-03
3
E47
Cerrajería
36
Cerradura embutida
32
Acabado
253
Sistema de cerramiento
CERRADURA P-04
3
E47
Cerrajería
36
Cerradura embutida
32
Acabado
253
Sistema de cerramiento
3.5.- Ventanas
18
​
18
VENTANAS V-01 CORREDERA VERTICAL GUILLOTINA
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
11
Mecanismo de cerramiento
311
Material terminaciones -Acabados
VENTANA V-02 FIJA
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
23
Mecanismo de cerramiento
251
Material terminaciones -Acabados
VENTANA V-03 FIJA
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
23
Mecanismo de cerramiento
251
Material terminaciones -Acabados
VENTANA V-04 ROMANILLA
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
28
Mecanismo de cerramiento
262
Material terminaciones -Acabados
VENTANA V-05 ROMANILLA
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
28
Mecanismo de cerramiento
262
Material terminaciones -Acabados
MARCO DE VENTANA V-06 CORREDERA HORIZONTAL
1
E43
Herrería- Ventanas metálicas
70
Suministro, Transporte y Colocación
23
Mecanismo de cerramiento
261
Material terminaciones -Acabados
MARCO V-01
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO V-02
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO V-03
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO V-04
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO V-05
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
MARCO V-06
1
E43
Herrería- Marcos metálicos
70
Suministro, Transporte y Colocación
71
Material
015
Espesor de pared
PINTURA MARCO V-01
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
PINTURA MARCO V-02
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
PINTURA MARCO V-03
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
PINTURA MARCO V-04
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
PINTURA MARCO V-05
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
PINTURA MARCO V-06
2
E46
Acabados de pintura
10
Material -Pintura esmalte
01
Tipo de elemento
031
Tipo de cerramiento
⁠

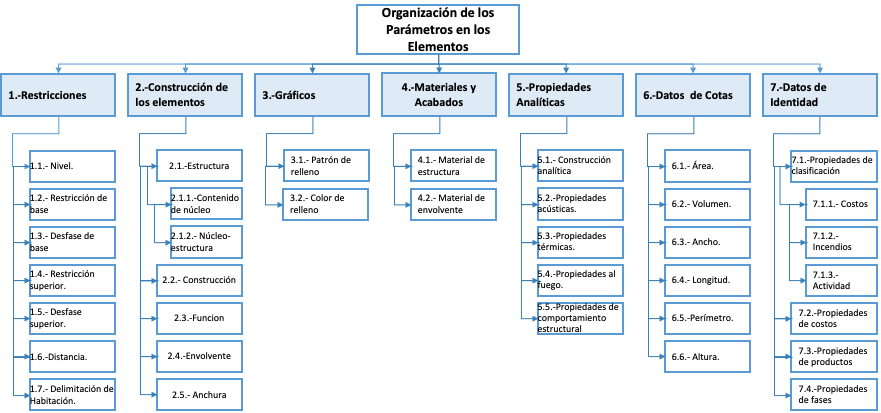

Organización de los Parámetros

A fin de facilitar la gestión de la información en los elementos constructivos del listado de parámetros identificados asociados al estándar BIM ecoBim en la tabla del NIVEL DE INFORMACIÓN NO GRÁFICA Y VINCULANTE DE LOS ELEMENTOS DEL PROYECTO, a continuación, se indica la estructura de organización de los parámetros por categoría de los elementos constructivos:

⁠
⁠
⁠

Organización de los Ficheros y Modelos

Se estructura un fichero del proyecto orientado a gestionar los documentos de manera ordenada y eficiente posible, mediante la aplicación de códigos definidos y ordenados de forma que genere una estructura comprensible y manejable, que responde a las siguientes premisas:
Siglas de denominación del Entregable
Ciclo de Vida
Fase del Proyecto
Tipo de Entregable
Tipo de Archivo
No. de Revision Secuencial
1
Planificación
Estrategia
BEP - Plan de ejecución BIM
IR00 - Informe de Revisión
IEC - Informe de Estrategia Constructiva
TC000 - Tabla de Cómputos
LM000 - Lista de Materiales
CODA Doc / .io
00
2
Diseño
Estudios Previos
Anteproyecto
Proyecto Básico
Proyecto Constructivo
PMC - Plantilla de Modelo Central
SP000 - Subproyecto Disciplinas
SP000A - Subproyecto Disciplinas Ajustado
MC000 - Modelo Central entre Disciplinas
SENERG- Simulación Rendimiento Energético
Revit - 2020 / .rvt
00
3
Diseño
Estudios Previos
Anteproyecto
Proyecto Básico
Proyecto Constructivo
TC000 - Tabla de Cómputos Disciplinas
LM000 - Lista de Materiales Disciplinas
IINT000 - Informe de Interferencia Disciplinas
ISENERG - Informe de Simulación Energética
Texto / .txt
00
4
Diseño
Estudios Previos
Anteproyecto
Proyecto Básico
Proyecto Constructivo
POBRA - Presupuesto de Obra
Maprex
00
5
Diseño
Estudios Previos
Anteproyecto
Proyecto Básico
Proyecto Constructivo
VALINT - Valuación Intermedia
IPO - Informe de Plan de Obra
IPOA - Informe de Plan de Obra Ajustado
ORPR - Orden de Procura
Excel / .xlsx
00
6
Construcción
Construcción
PPRC00 - Plan de Procura Correlativo
PDOB00 - Plan de Obra Correlativa
Ms Project
00
7
Construcción
Construcción
SIMCONT00 - Simulación Constructiva
Power Project - Tablet
00
There are no rows in this table
⁠

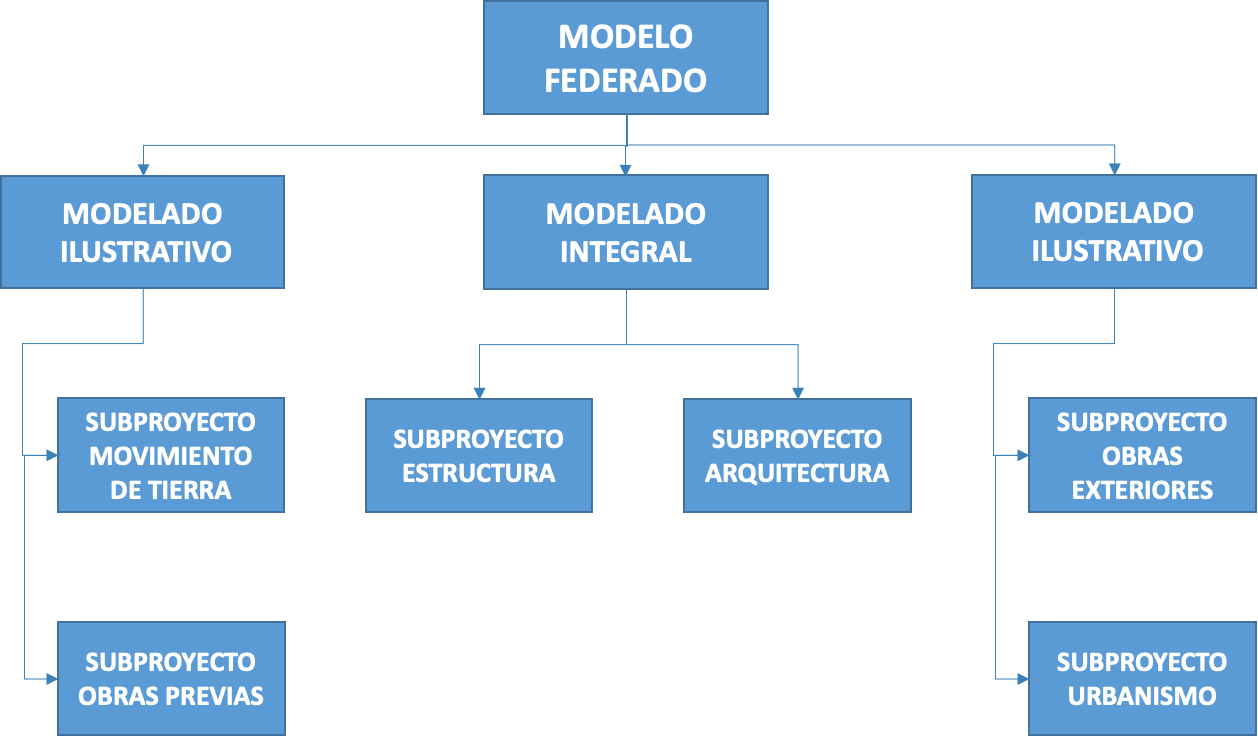

A continuación, se plantea una estructura jerárquica del modelo y sub proyecto, según se detalla:
⁠
⁠
⁠
Es oportuno aclarar que entendemos como:
MODELADO ILUSTRATIVO es aquel que se realiza para ilustrar el carácter colaborativo de la metodología BIM, no será objeto del desarrollo en las dimensiones 4D (Tiempo) y 5D (Costos).
MODELADO INTEGRAL es aquel que se realiza para identificar interferencia o colisiones, el estudio energético y desarrollo de las dimensiones 4D (Tiempo), 5D (Costos), y simulación constructiva.

38. Matriz de Interferencia de los Datos

Se elabora matriz de interferencias como un sistema de comprobación de las colisiones que se pueden producir entre los diferentes elementos que componen los sub proyectos de arquitectura y estructura, en virtud a que la tecnología BIM brinda la posibilidad de integrar dichas disciplinas en el modelo central del proyecto y así comprobar de manera inmediata los conflictos e interferencias que ocurren entre los elementos de disciplina y los elementos de la otra disciplina entre sí.
Esto facilita y resuelve muchos problemas de coordinación entre los distintos agentes que intervienen en el proyecto.
A fin de garantizar el estudio de interferencias entre los sub proyectos, se establece como mecanismos para testear la importancia de una posible colisión entre dichos elementos la definición de un baremo fundamentado en un índice de gravedad el cual representa la dificultad de modificar dicho elemento en caso de interferencia en el proyecto, la combinación de dichos índices en los elementos que interfieren nos da la prioridad para realizar dichas interferencias en el desarrollo del proyecto.
⁠
⁠
⁠
Tabla de Prioridad Según Índice de Gravedad
MATRIZ DE INTERFERENCIA DE LOS DATOS EN EL MODELO.
⁠
⁠
⁠

38. Puntos de Referencia del Proyecto

Origen de Coordenadas

Ubicación geográfica del proyecto

Urb. Valle Alto, Sector 1ero de Agosto, Parroquia Cacique Mara, Maracaibo, Estado Zulia, República Bolivariana de Venezuela.

Puntos de coordenadas origen

Latitud: 10.6494178771973.
Longitud: -71.6661613464355.

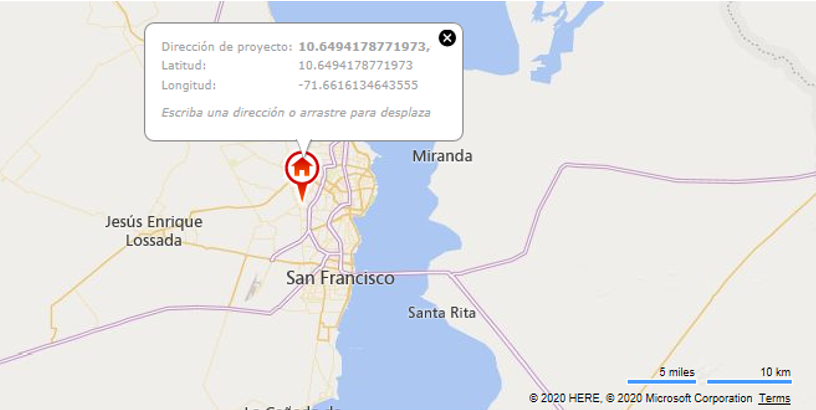

Imagen georreferenciada de localización del proyecto

⁠
⁠
⁠

Niveles y Ejes de Referencias.

Niveles:

Se plantean como niveles comunes en el proyecto los siguientes:
N01-BZ (Base zapata más profunda) -1.10 mts.
N02-ZA (Base zapata menos profunda) -0.80 mts.
N03- CALLE (Punto bajo losa de piso) +/- 0.00 mts.
N04- CASETA (Punto bajo losa de piso) 0.40 mts.
N05- P TECHO (Punto bajo losa techo plano) 3.15 mts.
N06-C TECHO (Punto cumbrera losa techo inclinado) 4.76 mts.

Ejes de Referencia:

El punto de coordenada origen o punto base del proyecto, será considerado como punto base del proyecto N/S 0.0000 m, E/O 0.0000, E/EU 0.0000 y ángulo norte real de red 0.00°, es a partir de dicho punto que se tomara el trazado de los ejes del proyecto:
Ejes Horizontales: Se trazara el eje 3 con un espaciado vertical en sentido norte de 0.48 mts en referencia al punto base, es a partir de este eje que se trazaran en paralelo los ejes 1 y 2 con los desfases siguientes:
Ejes 2 de 3.42 mts con respecto al eje 3.
Ejes 1 de 3.22 mts con respecto al eje 2.
Ejes Verticales: Se trazara el eje A con un espaciado horizontal en sentido oeste de 0.40 mts en referencia al punto base, es a partir de este eje que se trazaran en sentido este los ejes A”, B y C en paralelo con los desfases siguientes:
Ejes A” de 1.05 mts con respecto al eje A.
Eje B de 2.55 mts con respecto al eje A”.
Eje C de 2.75 mts con respecto al eje B.

Configuración de Plantillas del Modelado

Se procede a detallar en tabla anexa según los requisitos de usos y software a usar en el proyecto las particularidades de las plantillas a personalizar y configurar cuales serán compartidas con el equipo que integran el proyecto.
Table 4
Nombre de la Plantilla
Tipo de Software
Uso de la Plantilla
Parámetros
Configuración IFC
Configuracion de Exportacion CAD
Configuracion de Importacion CAD
1
1.- Plantilla de Diseño
Revit - 2020 / .rvt
PLANTILLA BASE DEL MODELO CENTRAL, A COMPARTIR POR ESPECIALIDADES, SERÁ LA PLANTILLA QUE DERIVA A LAS PLANTILLAS 2 Y 3
.-ORIGEN DE COORDENADAS .-NIVELES REFERENCIALES. .-EJES REFENCIALES. .-UNIDADES .-FASES DE PROYECTOS (*)
IFC2X3 COORDINATION VIEW 2.0
PROPIEDADES DWF: .- EXPORTAR DATOS DE OBJETOS: PROPIEDADES DEL ELEMENTO, CONFIGURACIÓN DE TEXTURA PARA APARIENCIAS DE RENDERIZADO DE MATERIALES. .-CONFIGURACIÓN DE GRÁFICOS: USAR FORMATO ESTÁNDAR.
PROPIEDADES PARA IMPORTAR DWF: .- COLORES: MANTENER. .- CAPAS/NIVELES: TODO. .- UNIDADES DE IMPORTACIÓN: AUTO DETECTAR. .- POSICIÓN: AUTOMÁTICO- ORIGEN – ORIGEN. .- COLOCAR N04- CASETA. .- ORIENTACIÓN DE VISTA; ACTIVAR. .- CORREGIR LÍNEAS LIGERAMENTE FUERA DE EJE: ACTIVAR.
2
2.- Plantilla de Procura
Revit - 2020 / .rvt
MANEJO DE INFORMACIÓN EN TABLAS PARA CÁLCULO DE MATERIALES
SE INCLUYE LAS ANTERIORES Y TODOS AQUELLOS PARÁMETROS QUE PERMITAN EL CÁLCULO DE CANTIDADES DE MATERIALES SEGÚN CAPÍTULOS Y SUB CAPÍTULOS SEGÚN COVENIN.
IFC2X3 COORDINATION VIEW 2.0
PROPIEDADES DWF: .- EXPORTAR DATOS DE OBJETOS: PROPIEDADES DEL ELEMENTO, CONFIGURACIÓN DE TEXTURA PARA APARIENCIAS DE RENDERIZADO DE MATERIALES. .-CONFIGURACIÓN DE GRÁFICOS: USAR FORMATO ESTÁNDAR.
PROPIEDADES PARA IMPORTAR DWF: .- COLORES: MANTENER. .- CAPAS/NIVELES: TODO. .- UNIDADES DE IMPORTACIÓN: AUTO DETECTAR. .- POSICIÓN: AUTOMÁTICO- ORIGEN – ORIGEN. .- COLOCAR N04- CASETA. .- ORIENTACIÓN DE VISTA; ACTIVAR. .- CORREGIR LÍNEAS LIGERAMENTE FUERA DE EJE: ACTIVAR.
3
3.- Plantilla de Costo
Revit - 2020 / .rvt
MANEJO DE INFORMACIÓN EN TABLAS PARA CÁLCULO DE PRESUPUESTO.
SE INCLUYE LAS ANTERIORES, TODOS AQUELLOS PARÁMETROS QUE PERMITAN EL CÁLCULO DE LOS CÓMPUTOS DEL PROYECTO, SEGÚN CAPÍTULOS Y SUB CAPÍTULOS SEGÚN COVENIN.
IFC2X3 COORDINATION VIEW 2.0
PROPIEDADES DWF: .- EXPORTAR DATOS DE OBJETOS: PROPIEDADES DEL ELEMENTO, CONFIGURACIÓN DE TEXTURA PARA APARIENCIAS DE RENDERIZADO DE MATERIALES. .-CONFIGURACIÓN DE GRÁFICOS: USAR FORMATO ESTÁNDAR.
PROPIEDADES PARA IMPORTAR DWF: .- COLORES: MANTENER. .- CAPAS/NIVELES: TODO. .- UNIDADES DE IMPORTACIÓN: AUTO DETECTAR. .- POSICIÓN: AUTOMÁTICO- ORIGEN – ORIGEN. .- COLOCAR N04- CASETA. .- ORIENTACIÓN DE VISTA; ACTIVAR. .- CORREGIR LÍNEAS LIGERAMENTE FUERA DE EJE: ACTIVAR.
4
4.- Plantilla de Exportación de Tablas a Maprex
Excel / .xlsx
FORMATO PARA GESTIONAR INFORMACIÓN DESDE TXT DE LAS TABLAS Y MAPREX.
DATOS DE LA TABLA: .- # PARTIDAS. .- CÓDIGOS COVENIN/ MAPREX. .- DESCRIPCIÓN DE PARTIDAS. .- CANTIDADES. .- UNIDADES.
N/A
N/A
N/A
There are no rows in this table
⁠
Fases Específicas del Proyecto
No. Fase
Nombre de la Fase
DESCRIPCION
1
Fase 01
ORIGINAL
TOPOGRAFIA ORIGINAL
2
Fase 02
MODIFICADA
M DE TIERRA, TOPOGRAFIA MODIFICADA
3
Fase 02
OBRAS PRELIMINARES
OBRAS PRELIMINARES
4
Fase 03
INFRA EST
ACERO- FUNADACIONES
5
Fase 03
INFRA ESTR
VACIADO- FUNDACIONES
6
Fase 04
SUPRA EST
ACERO-LOSA DE PISO- COLUMNAS-VIGAS
7
Fase 04
SUPRA ESTR
VACIADO-LOSA DE PISO- COLUMNAS-VIGAS.
8
Fase 05
SUPRA TP
ACERO – TECHO PLANO
9
Fase 05
SUPRA TPL
VACIADO- TECHO PLANO
10
Fase 06
SUPRA TI
ACERO – TECHO INCLINADO
11
Fase 06
SUPRA TIN
VACIADO- TECHO INCLINADO
12
Fase 07
AQR-ALB
ALBAÑILERIA- OBRA GRIS
13
Fase 08
ARQ-CER
VENTANAS- PUERTAS
14
Fase 09
ARQ- ACAB
ACABADOS- PAREDES- PISOS- TCEHOS
15
Fase 10
ARQ-TECHO
IMPERMEABILIZACION- ACABADO EXTERIOR
16
Fase 11
ARQ- MOB
AMOBLADO- LUMINARIS-SANITARIOS
17
Fase 12
OBRAS EXT
ACERAS- ESTACIONAMIENTO
18
Fase 13
URBANISMO
URBANISMO
There are no rows in this table
⁠

39. Nivel de Desarrollo de la Información del Modelo

Nivel de Detalle Gráfico del Proyecto - LOD / LOI

A fin de establecer mecanismo que faciliten la gestión de la información de los entregables del proyecto se procede a definir los NIVELES DE DETALLE GRAFICO DEL PROYECTO en referencia a dos baremos que permiten medir el alcance de los elementos modelados y a sus parámetros durante las fases de ejecución del proyecto, lo que se expresa en las tablas de los NIVELES DE DESARROLLO GRAFICO (LOD) y los NIVELES DE INFORMACIÓN NO GRAFICA (LOI), que a continuación se detalla:

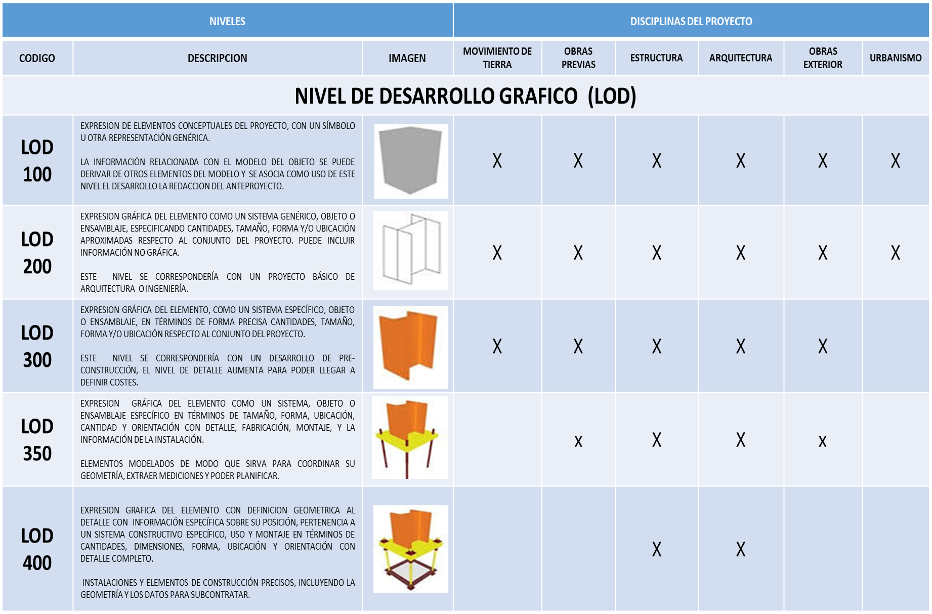

NIVELES DE DESARROLLO GRAFICO DEL PROYECTO:

⁠
⁠
⁠

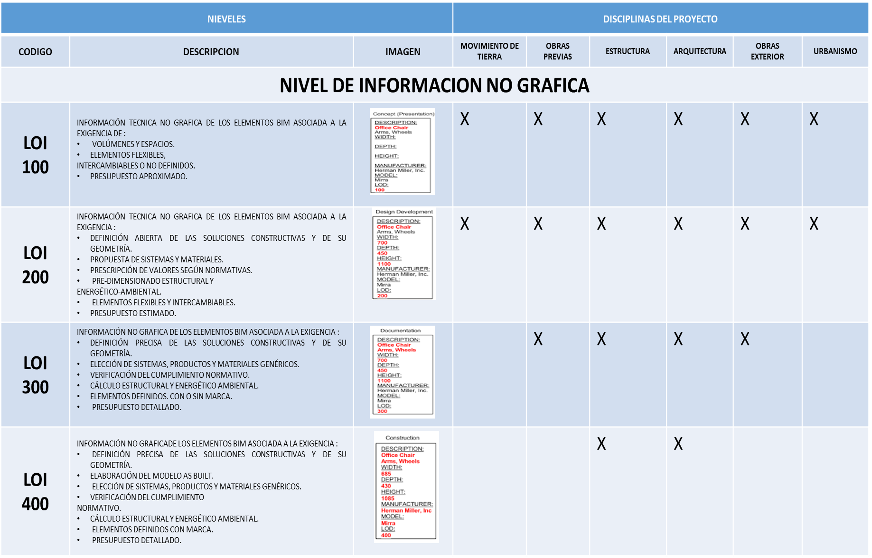

NIVELES DE INFORMACION NO GRAFICA DEL PROYECTO:

⁠
⁠
⁠

Nivel de Información No Gráfica y Vinculante de los Elementos del Proyecto

Con la finalidad de establecer un estándar de la informacion no gráfica de los elementos del modelo, se procede a listar los distintos parámetros mínimos necesarios a cada nivel de informacion no gráfica establecido, en tal sentido se identifica las categorías de los elementos a modelar en el proyecto y se referencia la informacion según lo indicado en el ESTANDAR DE CREACION DE OBJETO BIM. ECOB. VERSION 1-2018. ELABORADO POR INSTITUTO DE TECNOLOGIA DE LA CONSTRUCCION DE CATALUYA- ITeC. ABRIL 2018, de la manera indicada en las dos tablas siguientes:
Equivalencia IFC por Grupos de Elementos
Grupo de Elementos
Equivalencia IFC
1
Parámetros Comunes a Todos Los Elementos
No Aplica
2
Columnas
IFC COLUMN: COLUMNAS, PILARES, PILASTRA
3
Revestimientos
IFCCOVERING: REVESTIMIENTOS VERTICALES, ALICATADOS
4
Pavimentos Interiores
IFCCOVERINGFLOORING: PAVIMENTOS INTERIORES
5
Muros
IFCWALLL: MUROS DE FACHADA, MUROS EXTERIORES, TABLESTACAS
6
Puertas
IFCDOOR: BALCONERAS, PUERTAS EXTERIORES, PUERTAS INTERIORES
7
Techos
IFCROOF: CUBIERTAS DE BAJA PENDIENTE, CUBERTAS INCLINADAS, CUBIERTAS PLANAS, TEJADOS
8
Losas Estructurales
IFCSLAB: FORJADOS, FORJADOS SANITARIOS, LOSAS DE CIMENTACIÓN, PAVIMENTOS EXTERIORES, RELLANOS, SOLERAS
9
Ventanas
IFCWINDOW: CLARABOYAS, VENTANAS, VENTANAS DE MURO CORTINA, VENTANAS DE TEJADO
There are no rows in this table
⁠

Estándar de Creación de Objetos BIM
Grupo de Elementos
Grupo de Propiedades
Nivel de Desarrollo (LOD)
Search
Grupo de Elementos
Grupo de Propiedades
Propiedad
Tipo de Datos
Unidad
Comentario
Nivel de Desarrollo (LOD)
1
Parámetros Comunes a Todos Los Elementos
GENERAL
CODIGO OMNICLASS
TEXTO
N/A
CÓDIGO OMNICLASS SEGÚN TABLA 21.
LOD-350
2
Parámetros Comunes a Todos Los Elementos
GENERAL
DESCRIPCION OMNICLASS
TEXTO
N/A
DESCRIPCIÓN OMNICLASS SEGÚN TABLA 21
LOD-350
3
Parámetros Comunes a Todos Los Elementos
GENERAL
CODIGOUNIFORMAT2010
TEXTO
N/A
CÓDIGO UNIFORMAT 2010
LOD-350
4
Parámetros Comunes a Todos Los Elementos
GENERAL
DESCRIPCIONUNIFORMAT201
