Sección J: Control de Calidad

Esta sección establece la estrategia de Gestión de la Calidad en términos de control del estado gráfico y no gráfico del modelo; cumplimiento de los objetivos BIM; Verificación y Validación de Entregables; Precisión y Tolerancias...
Pedro Bernardo Juan Celis Caraballo
Last edited 509 days ago by Pedro Bernardo Juan Celis Caraballo

31. Estrategia General para la Gestión de la Calidad

La práctica del control de calidad se llevará a cabo cada 5 días durante el proceso de coordinación BIM, se fundamenta en tres lineamientos estratégicos orientados a:
El Control del estado gráfico y no grafico del modelo: Consiste en un conjunto de actividades orientadas a verificar el cumplimiento del estándar BIM establecido para la organización del modelo y a la comprobación de las colisiones e interferencia en el modelo. Entre las actividades contempladas tenemos:
Purgar contenidos no aplicados o requeridos en modelo central, previo registro documental y control de medidas según correlativos de versiones del modelo.
Auditoria gráfica del sistema durante el proceso de modelado y/o de coordinación, previo registró documental y control de medidas según correlativos de versiones del modelo.
Verificación contra listas de chequeo con los estándares BIM tales como clasificación, estructura de los parámetros, matriz de interferencias de los elementos modelados y plantilla de organización del modelo.
Detección de interferencia o colisiones de los elementos con el empleo de funciones propias del programa de modelado, en marco de una misma especialidad y/o entre especialidades.
Verificación del cumplimiento de los objetivos BIM del proyecto: Una vez establecidos los objetivos BIM del proyecto de forma que sean susceptibles a ser medidos, cuantificables y comprobados se procede a formular un conjunto de indicadores que serán aplicados a mediados y al final de las fases de diseño y de construcción del proyecto, lo que permitirá detectar posibles desviaciones en el cumplimiento de los objetivos BIM planteados. A continuación, en la Tabla siguiente, se indica los indicadores a considerar en el proyecto:
Indicadores de Medición de Objetivos BIM
Objetivos BIM
Indicador
Criterio de Medición
1
Propiciar la toma de decisión oportuna mediante el análisis de los costos y el tiempo durante el desarrollo del ciclo de vida del proyecto
Capacidad de análisis de costos y tiempo:
# De elementos clasificados correctos X (100%)
# de elementos del modelo
≥ 50% mayor capacidad de análisis de los costos y el tiempo.
2
Garantizar la calidad del proceso de diseño y construcción de la obra
Cantidad de incidencia por auditoria:
# De auditoria con incidencias en diseño x (100%)
# de auditoria planificadas en diseño
≥ 50% menor garantía de la calidad.
3
Proporcionar los estándares de organización y validación BIM de los elementos del modelo de la obra
Índice de cumplimiento de estándares:
# De elementos con estándares BIM aplicado correcto x (100%)
# de elementos del modelo
≥ 50% mayor cumplimiento de los estándares BIM.
4
Establecer los lineamientos para la transferencia de la información en el ciclo de vida del proyecto
Cantidad de intercambios de información:
# De intercambios de información BIM realizados x (100%)
# de intercambios de información BIM planificados
≥ 50% mayor transferencia de información.
5
Validar el trabajo colaborativo entre las disciplinas y/o modelos en el ciclo de vida del proyecto
Cantidad de incidencia por colaboración:
# de colaboración por disciplinas con incidencia x100%
# de colaboración realizadas por disciplinas
≥ 50% menor coordinaciones validadas.
There are no rows in this table
⁠
Verificación de los entregables.
Una vez identificado la tipología de archivo de los entregables, se plantea realizar un conjunto de actividades de control antes de que sean compartidos con el equipo de trabajo, orientado a verificar la calidad y oportuno manejo de la información del modelo 3D, así como la fiabilidad de los datos señalados en otros tipos de archivos, siendo dichas actividades las siguientes:
Visualización (V): Corresponde a revisar y validar en el Modelo 3D, por medio de posible selección aleatoria de aquellos elementos con gravedad de interferencia 1 y 2, los siguientes aspectos: Integralidad del fichero BIM, Clasificación, Nivel de detalle gráfico, Nivel de información no gráfica y vinculada, Interferencia internas del fichero e interferencias conjuntamente con otros ficheros.
Manuales (M): Corresponde a validar aspectos de organización de los elementos del modelo contra listados Excel y/o mecanismos de filtrado en el modelo contentivas de los estándares BIM, así como el análisis comparativo de otros tipos de archivos (Excel y Word) contra plantillas preestablecidas en el modelo y/o formatos normativos.
Automatizados: Establecer mecanismo o reglas de verificaciones pre-configurados en los software empleados en los proyectos, tales como Revit, Excel, Maprex, Power Project, entre otros.
Una vez realizadas dichas actividades serán debidamente documentadas en términos a los procesos y criterios de evaluación aplicados, en caso tal de resultar el entregable no aceptable será objeto de devolución y corrección por parte del responsable de su elaboración.
A continuación, se configura dos tablas de control de las verificaciones de los entregables, las cuales permitirá al equipo de auditoria validar la efectividad y eficacia del proceso de control calidad de los entregables en el proyecto, siendo: las siguientes:

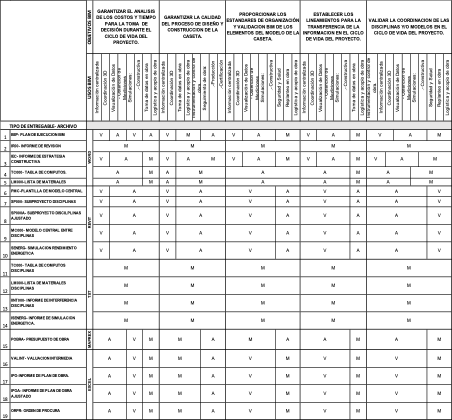

Matriz de Tipo de Verificación por Entregables
⁠
⁠


Listado de Validación de los Entregables
Lista de Entregables
Clasificaciones
Aplica al Proyecto
Tipo de Verificación
Software
Regla o Plantilla Asociada
Criterios de Valoración
Resultado Evaluado
Observaciones
1
​
¿Tiene Código?
2
​
¿Tiene Descripción?
3
​
¿Está Bien Escrito?
4
​
¿Es Correcta la Clasificación?
5
​
¿Otros?
There are no rows in this table
⁠

32. Controles de Calidad


Frecuencia del Control de Calidad
Estrategia
Comprobaciones o Chequeos
Definiciones
Responsable
Software
Frecuencia
1
Control de Estado Gráfico y No Gráfico del Modelo
Listas de Chequeo
Contentivas de los estándares BIM tales como clasificación, estructura de los parámetros, matriz de interferencias de los elementos modelados y plantilla de organización del modelo.
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Excel / .xlsx
Cada 5 Días
2
Control de Estado Gráfico y No Gráfico del Modelo
Detección de Interferencia o Colisiones
Se aplica a los elementos con el empleo de funciones propias del programa de modelado, en marco de una misma especialidad y/o entre especialidades.
Coordinador BIM Técnico de Diseño
Revit - 2020 / .rvt
Cada 5 Días
3
Control de Estado Gráfico y No Gráfico del Modelo
Purgar Contenidos NO Aplicados
Aplicado al modelo central, previo registró documental y control de medidas según correlativos de versiones del modelo.
Modelador BIM de Estructura
Modelador BIM de Arquitectura
Revit - 2020 / .rvt
Cada 2 Días
4
Control de Estado Gráfico y No Gráfico del Modelo
Auditoría Gráfica del Sistema
Aplicado durante el proceso de modelado y/o de coordinación, previo registró documental y control de medidas según correlativos de versiones del modelo.
Modelador BIM de Arquitectura
Modelador BIM de Estructura
Revit - 2020 / .rvt
Cada 2 Días
5
Verificación del Cumplimiento de los Objetivos BIM del Proyecto
Cálculo de los Indicadores
Calcular conjunto de indicadores:
Capacidad de análisis de costos y tiempo.
Cantidad de incidencia por auditoria.
Índice de cumplimiento de estándares.
Cantidad de intercambios de información.
Cantidad de incidencia por colaboración.
Coordinador BIM de la Planificación
Excel / .xlsx
A la Mitad y al Final de las Fases de Diseño y Construcción
6
Verificación del Cumplimiento de los Objetivos BIM del Proyecto
Análisis Comparativos
Identificar justificaciones de las desviaciones detectadas y sus correctivos que garantice el cumplimiento de los objetivos BIM.
Gerente BIM
Equipo BIM de Coordinación
Excel / .xlsx
A la Mitad y al Final de las Fases de Diseño y Construcción
7
Verificación del Cumplimiento de los Objetivos BIM del Proyecto
Redacción del Informe de Recomendaciones
Informa conjunto de medidas correctivas, responsables y tiempo de aplicación, entre otros.
Gerente BIM
Excel / .xlsx
A la Mitad y al Final de las Fases de Diseño y Construcción
There are no rows in this table
⁠

33. Modelo de Precisión y Tolerancias


Fase del Ciclo de Vida
Disciplinas
Especificación de Tolerancia
1
Diseño
Arquitectura
Estructura
Se acordó para todas las acotaciones una tolerancia de +/- 0.01 mm
2
Construcción
Arquitectura
Estructura
Se acordó para todas las acotaciones una tolerancia de +/- 0.01 mm
There are no rows in this table
⁠
