BEP - Plan de Ejecución BIM

icon picker
Sección G: Intercambios de Información BIM

Manual de Entrega de Información, IDM por sus siglas en inglés (Information Delivery Manual). Documenta la información necesaria que debe ser intercambiada. (ISO 29481)
Last edited 510 days ago by Pedro Bernardo Juan Celis Caraballo

22. Manual de Entrega de Información - Information Delivery Manual (IDM)

Una vez definidos los procesos BIM, se puede identificar tres grandes módulos de intercambio de información, a los cuales se les asocian los siguientes datos generales:
Módulos de Intercambio de Información
IDM
Alcance
Observaciones
1
Esquema de diseño
En dicho modulo se detallan los datos y directrices generales a aplicar según los Usos BIM en las etapas del proyecto. A continuación, se detallan:
Datos requeridos para los Modelos de Aplicación: Arquitectura, Estructura y Obras Extras (Topografía Modificada).
Datos requeridos para los Modelos de ilustrativos.
Datos requeridos para el Método de Colisiones.
Datos requeridos para las Clasificaciones COVENIN- MAPREX.
Datos requeridos para la Procura, simulación y análisis de los datos de obras.
2
Desarrollo del diseño
En dicho modulo se detallan la estructura de los datos a incorporar en los softwares según el desarrollo de los Usos BIM requeridos en las etapas del proyecto. A continuación, se detallan:
Lógica constructiva para en ensamblaje de los elementos en los modelos de aplicación. (Arquitectura, Estructura y Obras Extras (Topografía Modificada).
Estructura de evaluaciones y los datos de información a compartir para el Método de Colisiones.
Estructura de las Clasificaciones COVENIN- MAPREX, según su vinculación a los elementos y a los softwares a integrarse en formatos libres.
Estructura de los datos para las plantillas de diseño y procura en formatos libre.
Estructura de los datos de planificación y los modelos de aplicación para la simulación constructiva, formatos libres.
En este IDM se el desarrollo reconoce diversos software de los usos a detallar:
Obtención de Mediciones: Se requiere detallar los datos a intercambiar entre los software Revit, Excel y Maprex.
Simulación y Análisis: Se requiere detallar los datos a intercambiar entre los software Revit, Excel y Ms Project.
Simulación Constructiva: Se requiere detallar los datos a intercambiar entre los software Revit, Ms Project y Power Project.
3
Documentación constructiva
En dicho modulo se detallan el registro, y control de la documentación constructiva manejada en el proyecto a ser generada en formatos libres siguientes:
Modelos de aplicación en IFC y documentación como planos en PDF.
Método de Colisiones, informes Word, tablas de evaluación de colisiones Excel o TXT.
Tablas de Clasificaciones COVENIN- MAPREX, en TXT.
Listas de materiales y sus especificaciones en Excel , Txt, entre otros.
There are no rows in this table

En cada IDM se requiere elaborar una ficha registro con la información siguiente:
Ficha de Registro de Información IDM
Search
IDM:
IDM:
Datos
Alcance
Recursos Necesarios
Proceso que lo Define
Requisitos de Intercambio
Software Asociado
Seleccionar de la Lista
Certificación del Software
Escribir datos
Responsables de la Implementación
Seleccionar los Responsables

En complemento, con la finalidad de poseer una visión integral del intercambio de información durante las fases del proyecto y sus responsables se procede a elaborar dos tablas orientadas a:
Identificar como es el intercambio de la información de los elementos del modelo durante las fases y los usos BIM establecidos para el proyecto. En el encabezado se señala los usos BIM, fase de proyecto, momento del intercambio (Inicio, mediano, final o durante dicha fase), equipo responsable (destino), formato del modelo, aplicación y versión, a dichos datos se asocian los elementos del modelo indicando el personal responsable, tipo de información, notas al respecto.
Identificar como es el intercambio de la información en la definición de los niveles de desarrollo gráfico (LOG) de los elementos del modelo durante las fases del proyecto. En el encabezado de la tabla se indican las fases y etapas del proyecto, a la cual se asocian los elementos del modelo con su nivel de desarrollo y la persona que lo genera durante las etapas del proyecto.
A fin de ilustrar como se usan las tablas, se indica en el siguiente cuadro el personal y las siglas a emplear para su identificación en las tablas.
Roles
Acrónimo
1
Analista BIM de Cómputos
ACB
2
Analista BIM de Costos
ABC
3
Asesores Externos
4
Coordinador BIM de la Gestión de la Información
CBI
5
Coordinador BIM de la Planificación
CBP
6
Coordinador BIM Técnico de Diseño
CBTD
7
Coordinador BIM Técnico de Ejecución
CBTE
8
Equipo BIM de Coordinación
EQDC
9
Equipo BIM Técnico de Diseño
EQTD
10
Equipo BIM Técnico de Ejecución
EQTE
11
Estudiantes del Diplomado BIM
12
Gerente BIM
GM
13
Instituciones Privadas
14
Instituciones Públicas
15
Modelador BIM de Arquitectura
MBA
16
Modelador BIM de Estructura
MBE
17
Residente BIM de Obra
ROB
There are no rows in this table

23. Tabla de Intercambio de Información

En la tabla se registra el uso BIM, fase de proyecto, momento del intercambio, equipo responsable, formato del modelo, aplicación y versión, a dichos datos se asocian los elementos del modelo indicando el personal responsable, tipo de información, notas al respecto.

Fase
Uso BIM
Responsable
Search
E333120120
E315000120
E320000120
E325000120
E323000121
E323000122
Clasificación Primaria del Elemento
(Tomado de la Tabla de Elementos BIM)
Estructura
Clasificación Secundaria del Elemento
(Tomado de la Tabla de Elementos BIM)
Concreto
Clasificación Terciaria del Elemento
(Tomado de la Tabla de Elementos BIM)
Armazón Estructural
No.
(Tomado de la Tabla de Elementos BIM)
2.1.1
CÓDIGO DEL ELEMENTO BIM EN REFERENCIA
Seleccionar Código del Elemento BIM
E333120120
Elemento BIM
(Tomado de la Tabla de Elementos BIM)
Nervio LT 100 x 150
Fase de Proyecto
Seleccionar
Planificación
USO BIM
Seleccionar
Coordinación 3D
MOMENTO DEL INTERCAMBIO
Seleccionar
Inicio
EQUIPO RESPONSABLE QUE RECIBE LA INFORMACIÓN
Seleccionar
Equipo BIM Técnico de Diseño
FORMATO DEL MODEL
Seleccionar
Virtual
APLICACIÓN y VERSIÓN
Seleccionar
REVIT - 2020
TIPO DE INFORMACION ASOCIADA AL ELEMTO EN ESTA ETAPA
Escribir
RESPONSABLE DE GENERAR LA INFORMACIÓN
Seleccionar
Gerente BIM
NOTAS ADICIONALES REFERENTES AL ELEMENTO BIM
Escribir en detalle
Estándar de la Organización

24. Tabla de Definición del Modelo

En la tabla se indican las fases y etapas del proyecto, a la cual se asocian los elementos del modelo con su nivel de desarrollo y la persona que lo genera durante las etapas del proyecto

No.
Sector
Tipo
Fase del Proyecto
Search
E333120120
E315000120
E320000120
E325000120
E323000121
E323000122
No. de Clasificación del Elemento BIM
(Se incluye automáticamente del la Tabla de elementos BIM)
2.1.1
Código del Elemento BIM
Seleccionar
E333120120
Categorización Primaria del Elemento BIM
(Se incluye automáticamente del la Tabla de elementos BIM)
Estructura
Categorización Secundaria del Elemento BIM
(Se incluye automáticamente del la Tabla de elementos BIM)
Concreto
Categorización Terciaria del Elemento BIM
(Se incluye automáticamente del la Tabla de elementos BIM)
Armazón Estructural
Descripción del Elemento BIM
(Se incluye automáticamente del la Tabla de elementos BIM)
Nervio LT 100 x 150
Etapa del Ciclo de Vida del Activo
Seleccionar
Planificación
Fase del Proyecto de Obra
Seleccionar
Estrategia
Tipo de Información Asociada al Elemento BIM
Escribir
Responsable de la Información
Seleccionar
Modelador BIM de Estructura
Notas adicionales
Escribir
Estándar de la Organización

25. Sobre el Análisis de los Riesgos y de las Oportunidades

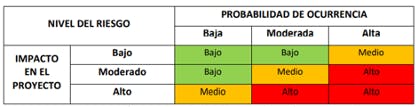

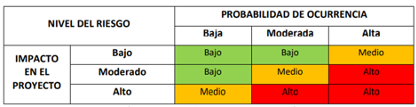

A continuación, se listan los riesgos posibles que afectan la generación de la información de los datos en el proyecto, a fin de su evaluación se detalla el baremo de evaluación de los riesgos, siendo:
Análisis de Riesgos
Codigo
Descripcion
Causas
Fases Asociadas al Riesgo
Observaciones
Probabilidad de Ocurrencia
Impacto sobre el Proyecto
Nivel de riesgo
Dueño del Riesgo
Planificación del Riesgo
1
01
Software sin versión
Contratar software sin versión adecuada
Estrategia
Estudios Previos
Medio
Supervisión del proceso de contratación y la aprobación del usuario
2
02
Cambio de responsables
Salida de personal con información clave
Proyecto Constructivo
Construcción
Alto
Validar habilidades con mes de prueba.
3
03
Falta elementos modelados
Sin claridad en la lógica constructiva del modelo
Estrategia
Estudios Previos
Bajo
Revisión de la calidad del proyecto
4
04
Elementos del modelo sin clasificación
Falta de control de calidad del modelo
Estrategia
Estudios Previos
Anteproyecto
Proyecto Básico
Proyecto Constructivo
Construcción
Bajo
Revisión de la calidad del proyecto
There are no rows in this table
