Sección E: Roles Organizacionales / RRHH

Esta sección establece parámetros para el desarrollo de las complejas relaciones humanas que son variables y sensibles a múltiples factores internos y externos
Pedro Bernardo Juan Celis Caraballo
Last edited 506 days ago by Pedro Bernardo Juan Celis Caraballo

16. Conformación del Equipo de Trabajo


Equipo
Roles BIM
Responsabilidades BIM
Dirección
5
Gerente BIM
Alcanzar los objetivos; y Cumplir con las expectativas del Propietario / Cliente
Desarrollar Protocolos BIM según requerimientos del Propietario / Cliente
Definir Objetivos y Usos BIM del Propietario / Cliente
Definir el Alcance del Proyecto
Desarrollar el Acta de Constitución del Proyecto
Seleccionar, Conformar, y Liderar el Equipo de Proyecto
Aprobar y Monitorear el Plan de Gestión del Proyecto: Alcance; Presupuesto; y Cronograma
Coordinador BIM de la Gestión de la Información
Identificar y Evaluar a los Agentes internos y externos
Gestionar y Controlar el flujo de información entre todos los Agentes que intervienen
Conformar el entorno común de datos (CDE)
Gestionar y controlar el entorno común de datos (CDE)
Garantizar la interoperabilidad entre plataformas y herramientas
Coordinador BIM de la Planificación
Elaborar y coordinar la validación con niveles directivos del Plan de Ejecución de Obra
Actualizar el Plan de Ejecución de Obra en coordinación con el Residente de Obra
Elaborar el reporte de avance de la obra en referencia a los aspectos de Alcance; Cronograma; y Presupuesto
Elaborar el Cálculo del Valor Ganado
Determinar la Curva S Inicial y sus cambios durante el proceso constructivo
Coordinador BIM Técnico de Diseño
Coordinar el trabajo dentro de cada disciplina que interactúa en el proyecto
Realizar las auditorías y certificaciones de Calidad de Obra
Supervisar el Uso y la Calidad del empleo de la Metodología BIM
Facilitar el trabajo colaborativo entre las partes
Fijar los lineamientos para los Requisitos de Intercambio de Información (EIR) dentro del Entorno Común de Datos (CDE)
Gestionar la creación, la calidad, y el desarrollo del modelo
Coordinador BIM Técnico de Ejecución
Dirigir la ejecución del proyecto
Validar la Documentación para la Ejecución
Confirmar los Resultados e Estatus de la Ejecución
Vincular al Equipo de Modelado con el de Ejecución
Diseño
4
Modelador BIM de Arquitectura
Elaborar y Actualizar el Modelado Arquitectónico
Brindar apoyo en la Actualización del Modelo Virtual, en concordancia con el Reporte de Obra Verificado y Aprobado por el Coordinador Técnico de Ejecución
Aplicar a los Elementos del Modelo la clasificación de costos acordada
Aplicar las Fases de ejecución en los Elementos del Modelo
Generar la Documentación Técnica:
Planos 2D
Imágenes 3D
Tablas de Costos
Tablas de Materiales
Etc.
Modelador BIM de Estructura
Elaborar y Actualizar el Modelado de la Estructura
Brindar apoyo en la Actualización del Modelo Virtual, en concordancia con el Reporte de Obra Verificado y Aprobado por el Coordinador Técnico de Ejecución
Aplicar a los Elementos del Modelo la clasificación de costos acordada
Aplicar las Fases de ejecución en los Elementos del Modelo
Generar la Documentación Técnica:
Planos 2D
Imágenes 3D
Tablas de Costos
Tablas de Materiales
Etc.
Analista BIM de Costos
Elaborar y Actualizar los Costos del Presupuesto Contratado y/o a Subcontratar
Realizar la Auditoría sobre la Aplicación de la Clasificación de Costos en los Elementos del Modelo
Elaborar la Estructura de Costos: Presupuestos y Análisis de Precios Unitarios
Brindar apoyo en la Actualización de los Costos en el Proceso de Ejecución
Analista BIM de Cómputos
Extraer la información de los Cómputos Métricos del Modelo Virtual
Realizar la Auditoría de los Elementos del Modelo en Referencia a las Cantidades de Obra
Elaborar la Estructura de los Cómputos Métricos de las Obras
Brindar apoyo en la Actualización de los Cómputos Métricos de obra durante la Ejecución
Ejecución
1
Residente BIM de Obra
Vigilar el Cumplimiento del Alcance del Contrato de la Obra
Mantener y Custodiar en Obra los Documentos que sean Requeridos durante la Ejecución:
Planos
Actas
Memorias
Especificaciones
Comunicaciones
Permisos
Etc.
Revisar y Documentar anomalías detectadas al momento del replanteo en obra, entre los planos del proyecto y/o Modelo Virtual, contra las Cantidades de Obra, a fin de Informar Oportunamente a las Partes Interesadas
Mantener adecuada comunicación con representante del contratante en Obra (Ingeniero Inspector), Elaborando actas y solicitudes requeridas por contrato.
Dar Respuesta dentro de los tiempos previstos legalmente a cualquier observación o solicitud del Ingeniero Inspector
Cumplir con los trámites, control, facturación, y seguimiento de las valuaciones de Obra Ejecutada, siempre en función del flujo de caja previsto por el contratista en la planificación
Simular en el Modelo Virtual las Medidas Asumidas en Obras y Velar por el cumplimiento de las Normas de Higiene y Seguridad Laboral en Obra
Verificar contra el Modelo Central la Actualización de la Planificación de la Obra, informando a tiempo a sus superiores, situaciones tales como:
Requerimientos de Material, Equipo o Personal
Retrasos en la Ejecución
Gastos no Previstos
Pagos a Subcontratistas y Personal
Etc.
Llevar conjuntamente con el Ingeniero Inspector el libro o bitácora de la Obra en el cual se indiquen la novedades diarias
Coordinar y Supervisar la Actualización del Modelo Central según sean los avances de Obra, así como las modificaciones al Modelo Virtual que incida en los presupuestos modificados por nuevos alcances
Coordinar y Supervisar las Actualizaciones del Modelo Virtual, de las disposiciones de Almacenaje de materiales y equipos de la Obra
Reportar las Actualizaciones de Existencia en el almacén de materiales y equipos a su superior inmediato, así como el material o equipo que no sea idóneo para el trabajo y rechazado por el Ingeniero Residente
Asegurar que el personal contratado cumpla con las condiciones requeridas por su calificación laboral y legal, asegurando el estricto cumplimiento de las normas laborales respectivas
⁠

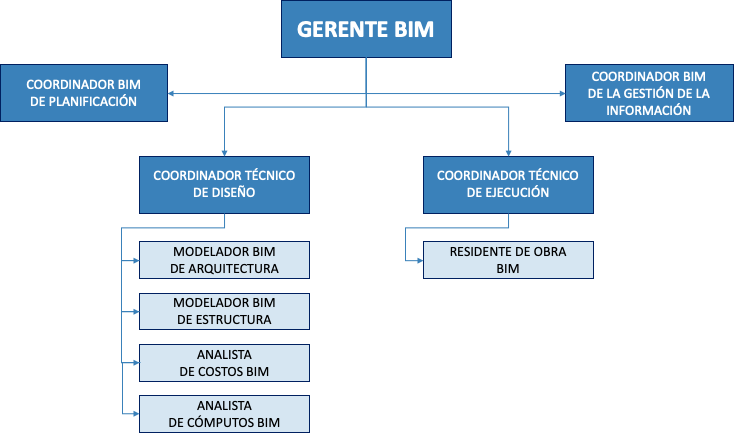

17. Organigrama del Equipo y Niveles Jerárquicos


⁠
⁠
⁠

18.- Personal Según los Usos BIM

A continuación se asocia la estructura de personal con los usos BIM propuestos, a fin de identificar la cantidad de personas responsables del desarrollo de cada uso BIM, el tiempo de dedicación estimada, y el supervisor asignado.
Responsables Usos BIM
Usos BIM
Roles BIM
No. Total Personas Usos BIM
Horas Estimadas
Unidades
Ubicación
Líder de Contacto
1
Información Centralizada
Coordinador BIM de la Gestión de la Información
1
80
horas / hombre
Oficina
Gerente BIM
2
Visualización de Datos
Coordinación 3D
Obtención de Documentación 2D
Obtención de Mediciones
Equipo BIM Técnico de Diseño
5
400
horas / equipo
Oficina
Coordinador BIM Técnico de Diseño
3
Simulación Constructiva
Coordinador BIM Técnico de Ejecución
3
80
horas / hombre
Oficina
Gerente BIM
4
Simulación Energética
Simulación Iluminación
Modelador BIM de Arquitectura
1
20
horas / hombre
Oficina
Coordinador BIM Técnico de Diseño
5
Simulación de Seguridad y Salud
Replanteo en Obra
Simulación de Logística y Acopio de Obra
Equipo BIM Técnico de Ejecución
3
240
horas / hombre
Campo
Coordinador BIM Técnico de Ejecución
6
Seguimiento de Obra - Certificación
Seguimiento de Obra - Producción
Equipo BIM Técnico de Ejecución
3
240
horas / hombre
Campo
Coordinador BIM de la Planificación
There are no rows in this table
⁠
