INFORME TOMACORRIENTES UPAO

Informe de Resultados del Testeo de Tomacorrientes en la Universidad Privada Antenor Orrego

Realizado por: OGPY

Fecha: 30 de octubre de 2024

⁠

Resumen Ejecutivo

Durante el proceso de testeo de tomacorrientes en los diferentes pabellones de la Universidad Privada Antenor Orrego, se detectaron diversas anomalías en las instalaciones eléctricas, además de lecturas satisfactorias ("correct") en algunas tomas que cumplen con los estándares de seguridad. Los problemas encontrados incluyen "open neutral", "live/ground reverse", "live/neutral reverse", "live/ground reverse – missing ground" y "open ground". Cada uno de estos errores de conexión representa un riesgo para los equipos de la universidad, tales como PC, laptops, equipos de laboratorio y simuladores médicos, entre otros. A continuación, se detalla el significado de cada lectura del tester y las consecuencias específicas sobre los equipos y las instalaciones.

⁠

1. Correct

Descripción:

La lectura "correct" indica que el tomacorriente está correctamente cableado, con conexiones adecuadas en los terminales vivo, neutro y tierra. Esta disposición asegura que la polaridad, la continuidad y la conexión a tierra cumplan con los estándares de seguridad eléctrica.

Consecuencias:

Funcionamiento seguro de equipos: Los dispositivos electrónicos (PC, laptops, equipos de laboratorio, simuladores médicos) pueden funcionar sin riesgo de fluctuaciones o sobrecargas, extendiendo su vida útil y evitando daños costosos.

Seguridad para el personal: Reduce el riesgo de descargas eléctricas para los usuarios que interactúan con los equipos.

Protección de la instalación eléctrica: Mantiene la estabilidad y el buen funcionamiento de los sistemas de protección, como disyuntores y diferenciales, evitando activaciones innecesarias y prolongando su vida útil.

2. Open Neutral

Descripción: Un "open neutral" se refiere a una interrupción en el conductor neutro del tomacorriente, es decir, el neutro no está conectado o existe una desconexión en algún punto de la instalación. Esto significa que no se establece un circuito completo, lo que puede llevar a tensiones inestables y variables en los dispositivos conectados.

Consecuencias:

Equipos electrónicos (PC, laptops): Pueden experimentar fluctuaciones de voltaje, lo que puede causar reinicios inesperados, daños en componentes internos y pérdida de datos.

Equipos de laboratorio especializados: Las fluctuaciones en la tensión pueden comprometer la precisión de las mediciones y las lecturas, además de deteriorar sensores y componentes de control.

Simuladores médicos: Pueden sufrir daños graves si se exponen a voltajes inestables, afectando su calibración y operatividad.

Recomendación: Revisión y reparación inmediata de los neutros en los tomacorrientes afectados para garantizar la estabilidad de los equipos.

3. Live/Ground Reverse

Descripción: Un "live/ground reverse" indica que las conexiones del cable vivo y la tierra están invertidas. Este error representa un riesgo alto de descarga eléctrica, ya que el conductor vivo (cargado) está conectado directamente a la tierra, generando una corriente de falla continua.

Consecuencias:

Seguridad del personal: Existe un riesgo alto de descarga eléctrica, lo que puede resultar en lesiones graves o incluso fatalidades.

Equipos electrónicos: Pueden sufrir cortocircuitos o fallos de aislamiento, especialmente en dispositivos con carcasas metálicas, al inducir potencial eléctrico en partes expuestas.

Instalación eléctrica: Este tipo de error puede provocar daños en el sistema de protección de circuitos, como los disyuntores.

Recomendación: Corrección urgente de las conexiones de tierra y vivo para evitar riesgos a la seguridad de las personas y daños a los equipos.

4. Live/Neutral Reverse

Descripción: La lectura de "live/neutral reverse" ocurre cuando el cable vivo y el neutro están invertidos. Aunque los equipos pueden seguir funcionando en muchos casos, esto afecta el funcionamiento de ciertos dispositivos y puede comprometer la seguridad de las instalaciones.

Consecuencias:

Equipos de laboratorio y simuladores de medicina: Los dispositivos que cuentan con polaridad específica para sus componentes pueden funcionar de forma errática o dañarse debido a la inversión.

PC y laptops: Aunque muchos dispositivos incluyen protección, la inversión puede provocar mayor desgaste en los sistemas de protección interna y reducir la vida útil del equipo.

Riesgo de incendio: Esta condición incrementa el riesgo de cortocircuitos y, en consecuencia, el riesgo de incendios.

Recomendación: Corrección de la polaridad en los tomacorrientes afectados y prueba de todos los equipos para verificar su correcto funcionamiento.

5. Live/Ground Reverse – Missing Ground

Descripción: Este tipo de fallo es una combinación de conexiones incorrectas entre el conductor vivo y la tierra, además de una falta de conexión a tierra adecuada en el tomacorriente. Esta condición es particularmente peligrosa, ya que cualquier contacto con partes metálicas de los equipos podría generar descargas eléctricas.

Consecuencias:

Equipos electrónicos y de laboratorio: Altamente susceptibles a daños por descargas. Los dispositivos que dependen de una conexión a tierra pueden dañarse debido a la acumulación de energía estática.

Riesgo para el personal: Contacto directo con superficies metálicas de dispositivos puede resultar en descarga, lo que pone en peligro la seguridad del personal y los estudiantes.

Sistemas de protección: La ausencia de conexión a tierra compromete el funcionamiento de los dispositivos de protección de fallas, como los disyuntores diferenciales.

Recomendación: Reparación inmediata de la conexión a tierra y reconfiguración correcta de los cables vivo y tierra en los tomacorrientes. Es indispensable la instalación de dispositivos de protección diferencial para monitorear estas fallas.

6. Open Ground

Descripción: "Open ground" indica que no hay conexión a tierra en el tomacorriente, lo que representa un grave riesgo de seguridad. Esta falta de conexión a tierra significa que cualquier falla en el equipo puede generar una acumulación de carga sin ser derivada a tierra.

Consecuencias:

PCs, laptops y otros equipos eléctricos: Son vulnerables a descargas de estática y a daños en los circuitos, ya que la carga no puede ser derivada.

Equipos médicos y de laboratorio: La falta de una conexión a tierra afecta la precisión y estabilidad de los dispositivos de medición.

Riesgo de descarga eléctrica: Los equipos que requieren una carcasa metálica pueden acumular carga, aumentando el riesgo de descarga eléctrica.

Recomendación: Establecer conexión a tierra en todos los tomacorrientes afectados y verificar que la resistencia a tierra esté dentro de los parámetros de seguridad.

⁠

Conclusiones y Recomendaciones

El estado de los tomacorrientes en los pabellones de la Universidad Privada Antenor Orrego plantea riesgos significativos para la seguridad y la funcionalidad de los equipos. La presencia de tomacorrientes con problemas como "open neutral", "live/ground reverse" y "open ground" podría ocasionar fallas críticas en equipos costosos y especializados, además de poner en peligro la seguridad de los estudiantes y el personal.

Para mitigar estos riesgos, se recomienda:

Inspección y reparación urgente de todos los tomacorrientes afectados por parte de un equipo especializado en instalaciones eléctricas.

Instalación de dispositivos de protección diferencial para prevenir posibles descargas y cortocircuitos.

Pruebas periódicas y monitoreo de la instalación eléctrica para asegurar que los problemas no se repitan y mantener la seguridad de los equipos y personas.

Capacitación al personal para identificar los riesgos eléctricos y reportar cualquier anomalía detectada en el uso diario de los equipos.

⁠

La correcta implementación de estas recomendaciones garantizará el funcionamiento seguro y eficiente de los equipos en la universidad, prolongando su vida útil y reduciendo riesgos para todos los usuarios.

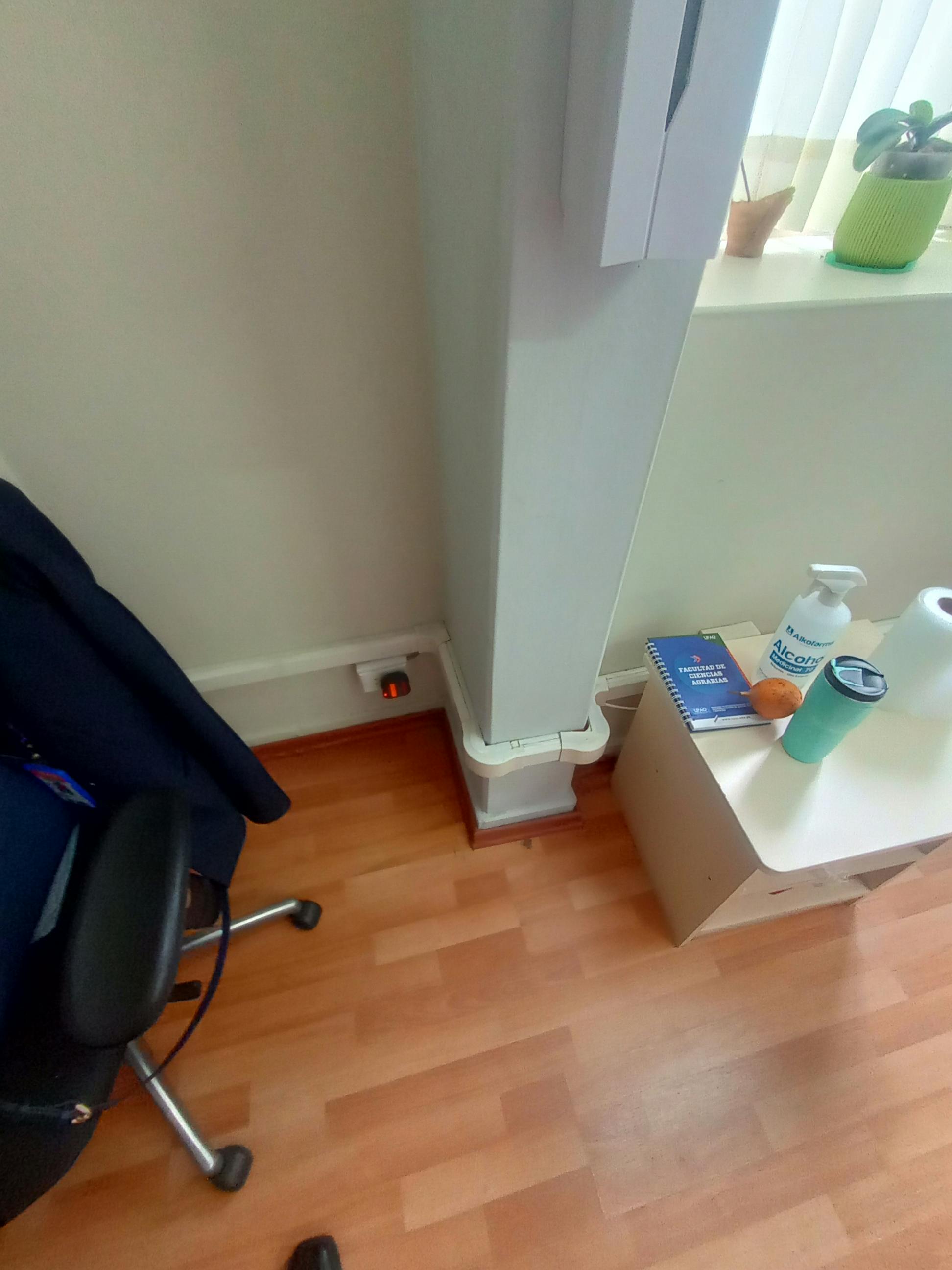

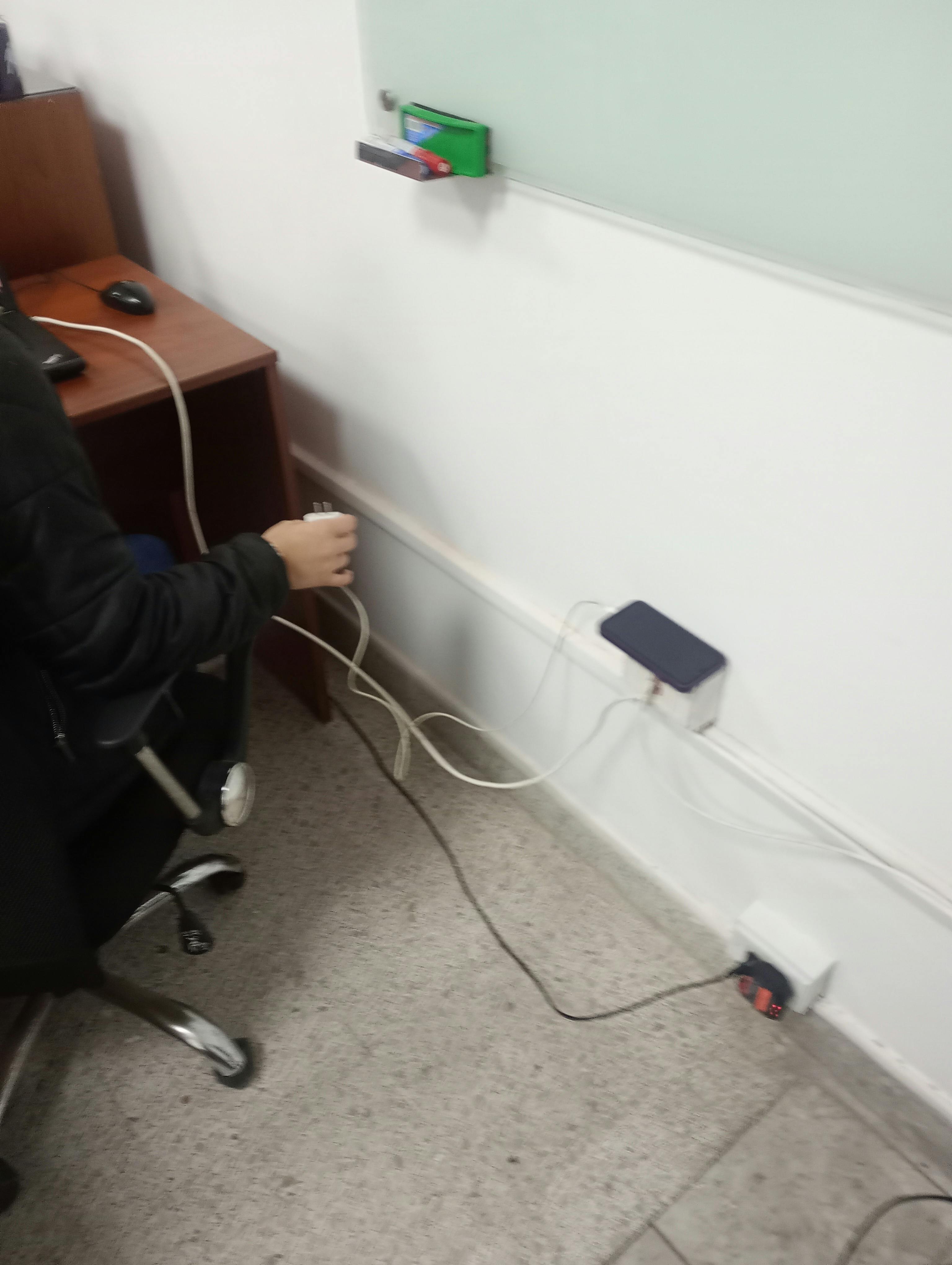

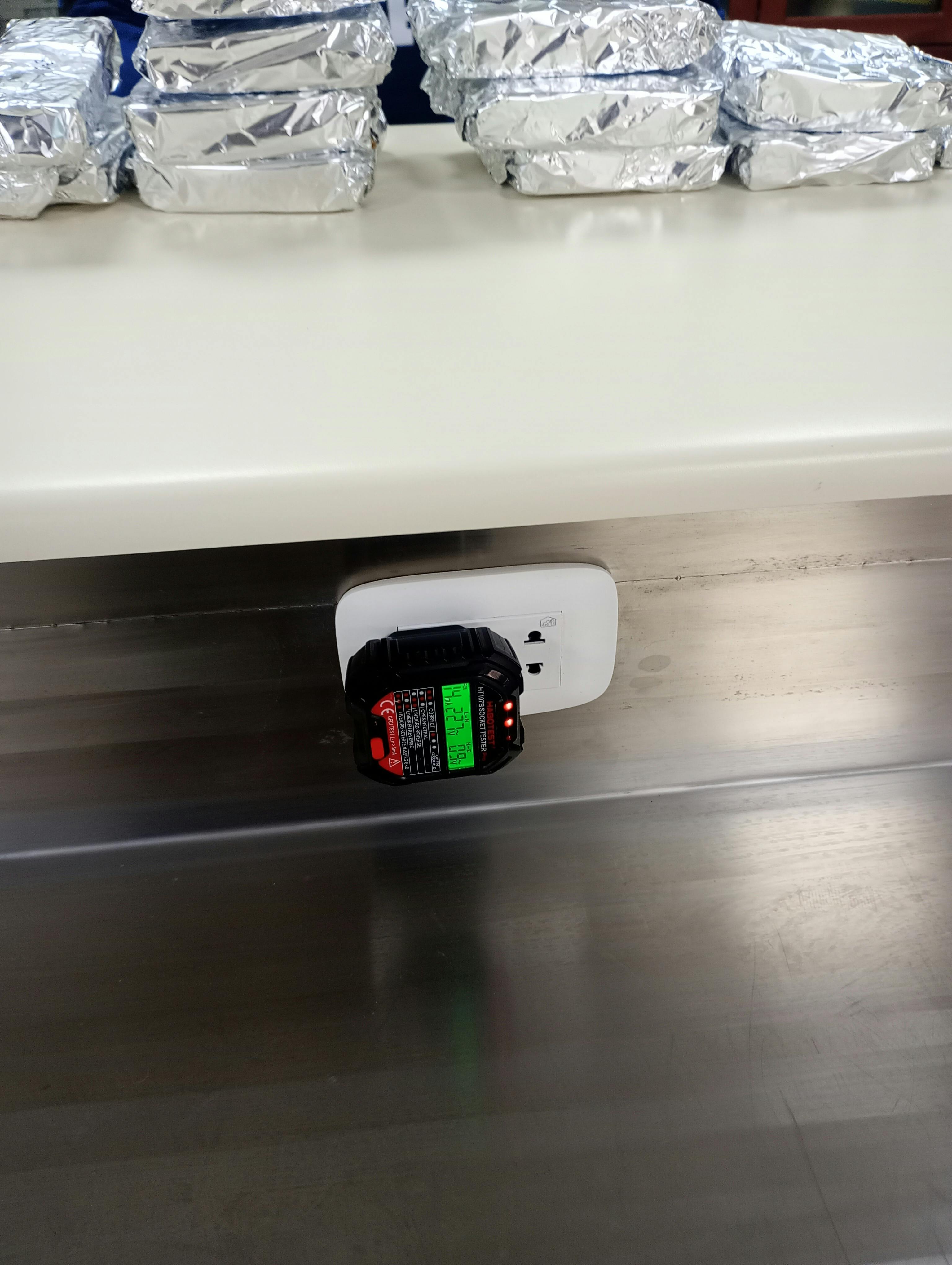

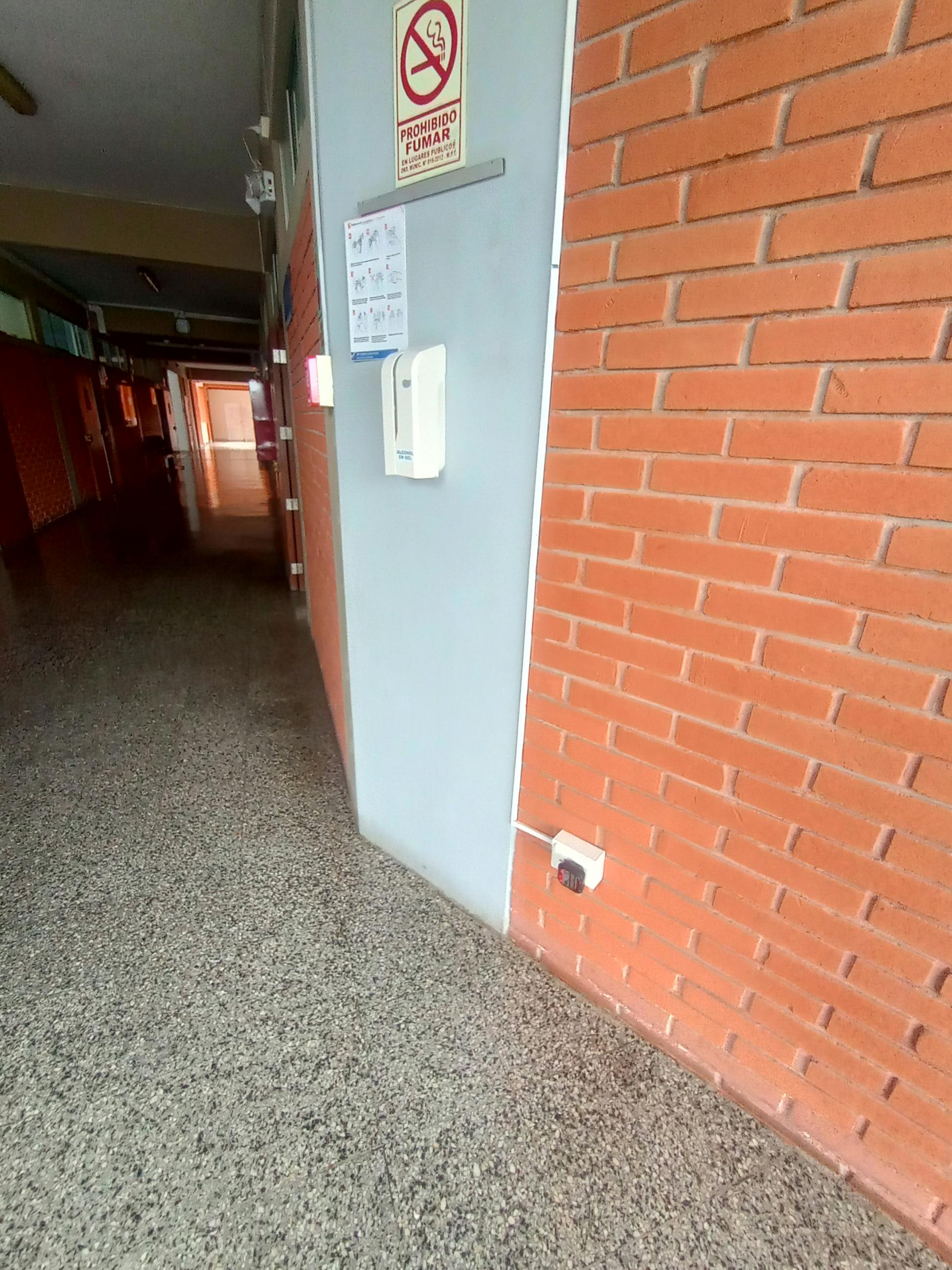

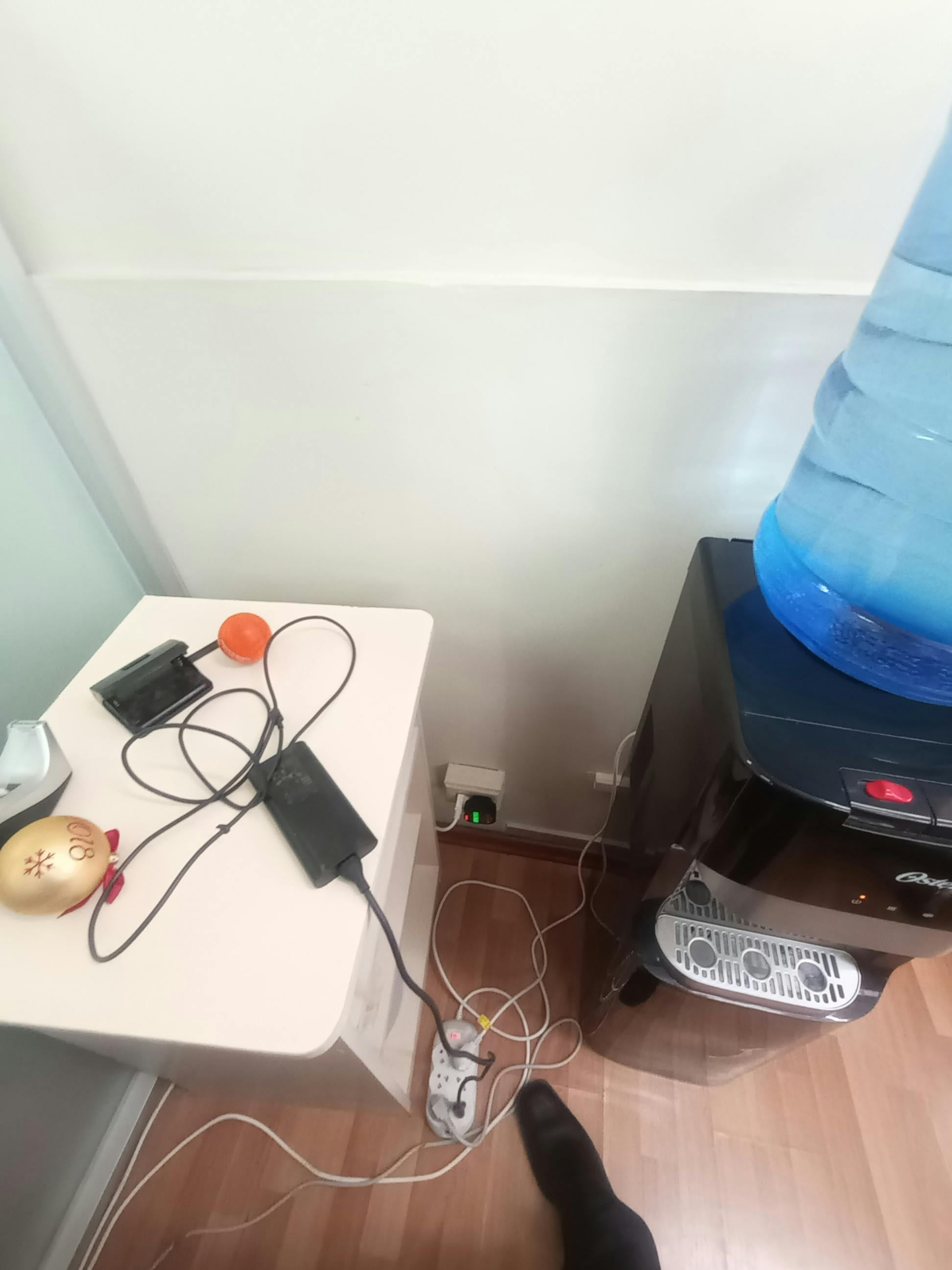

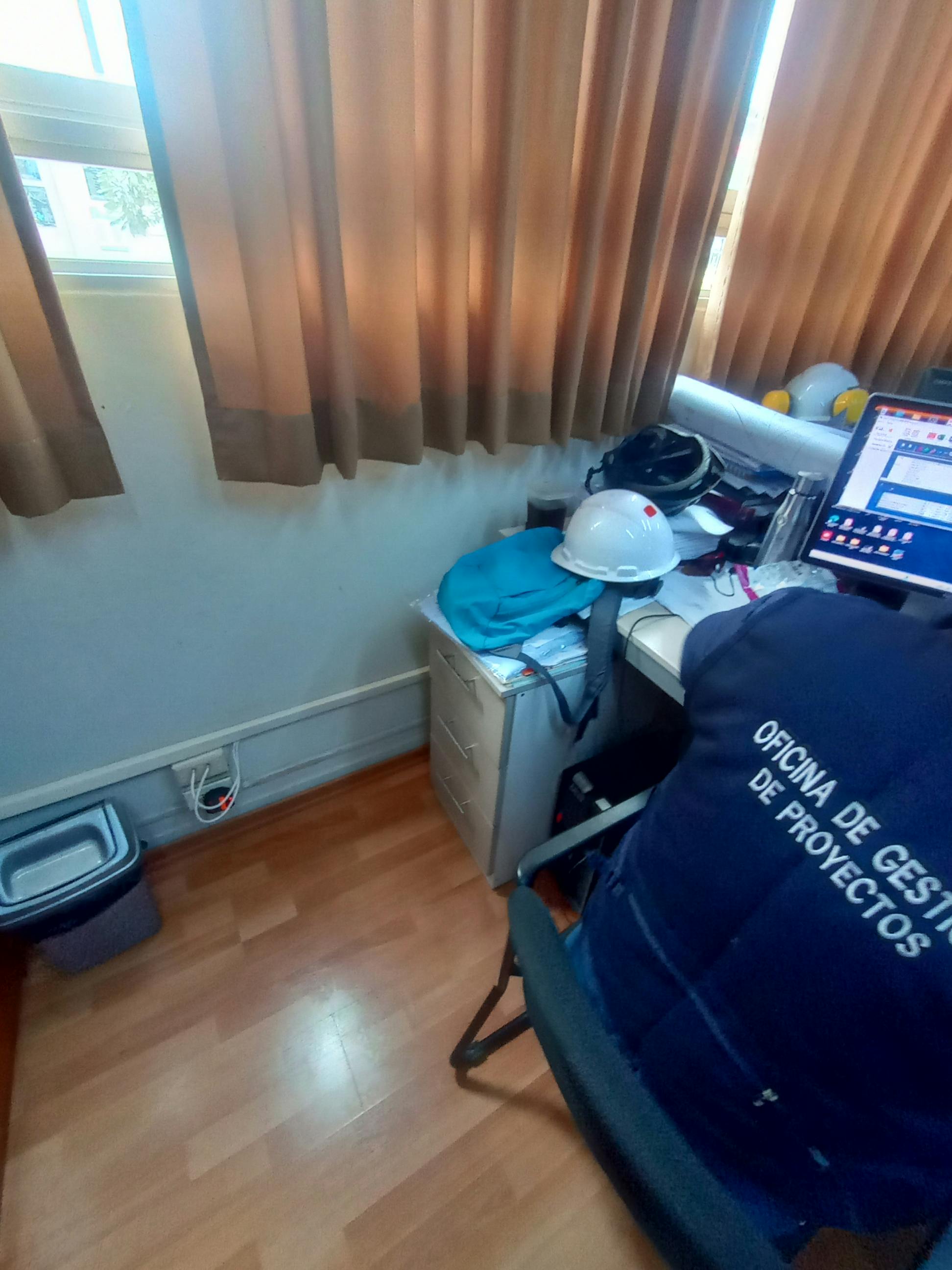

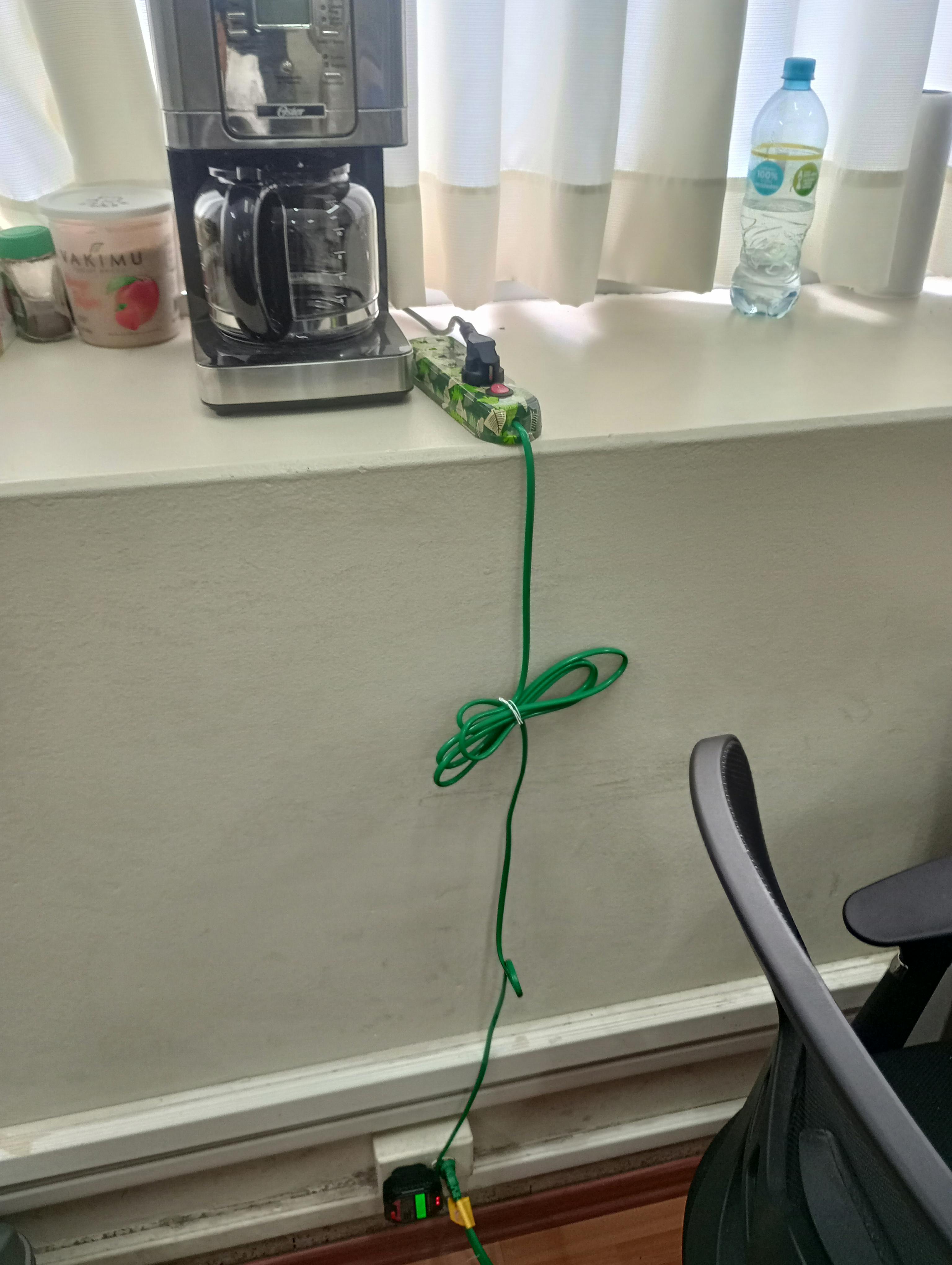

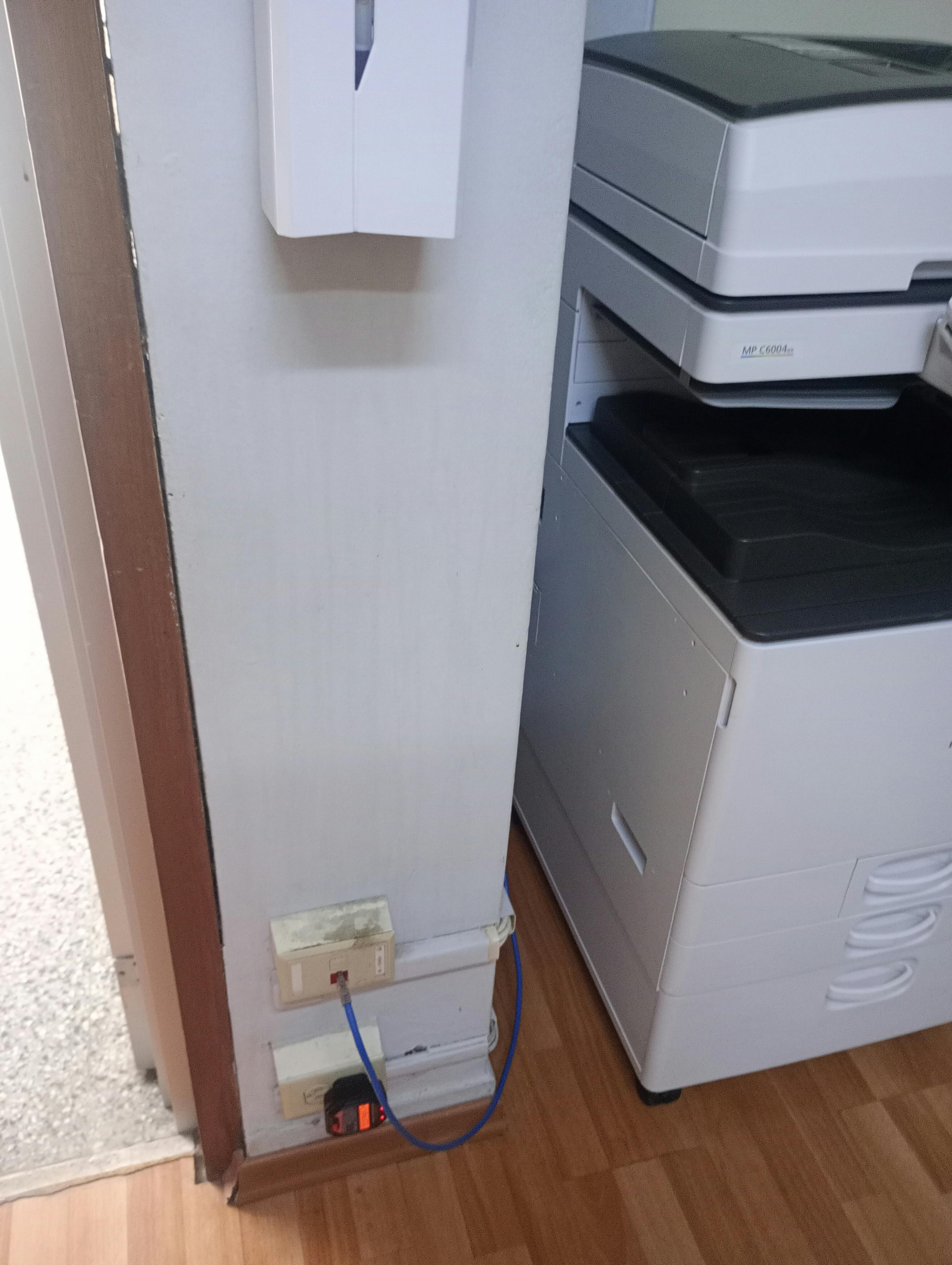

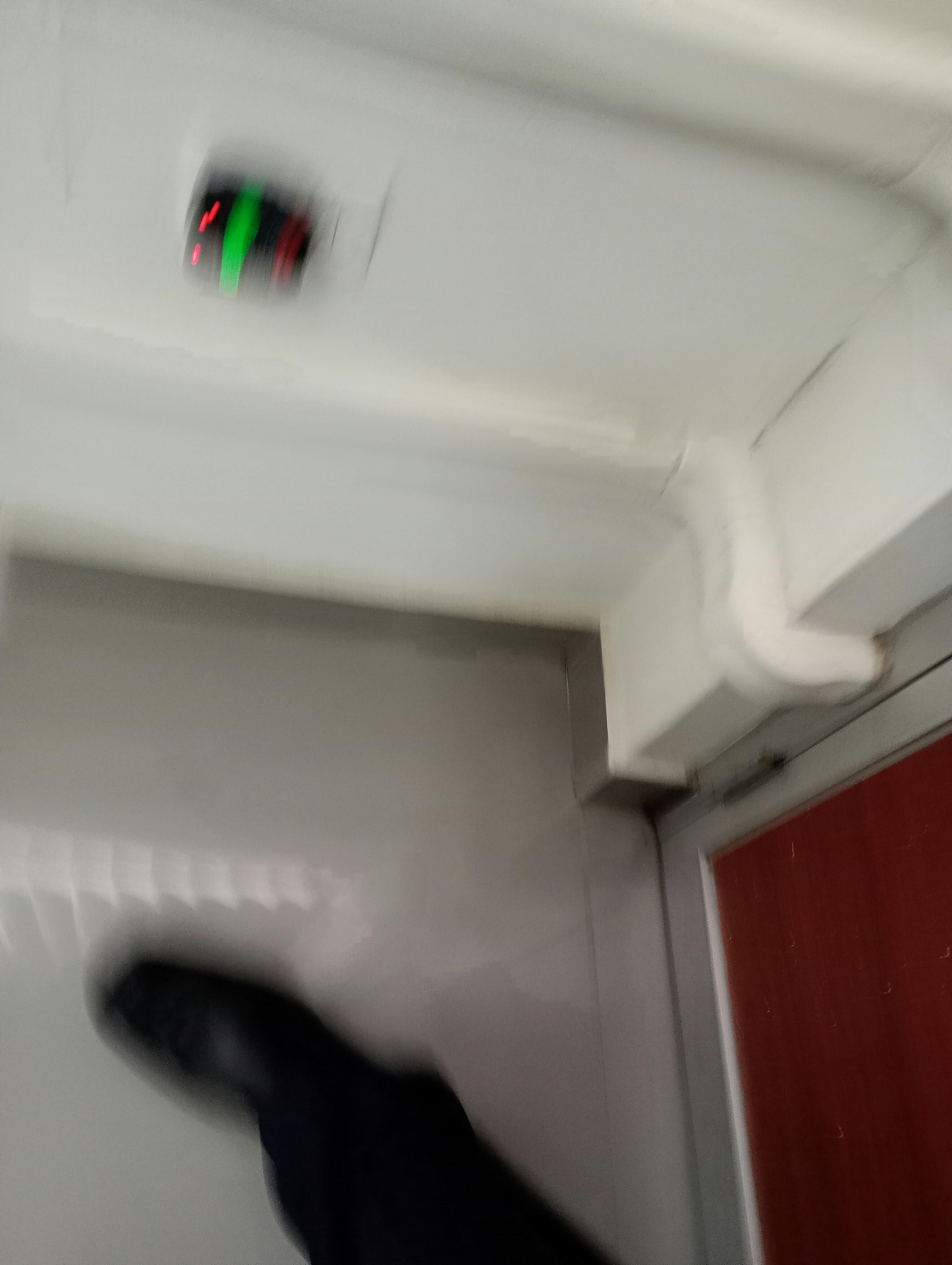

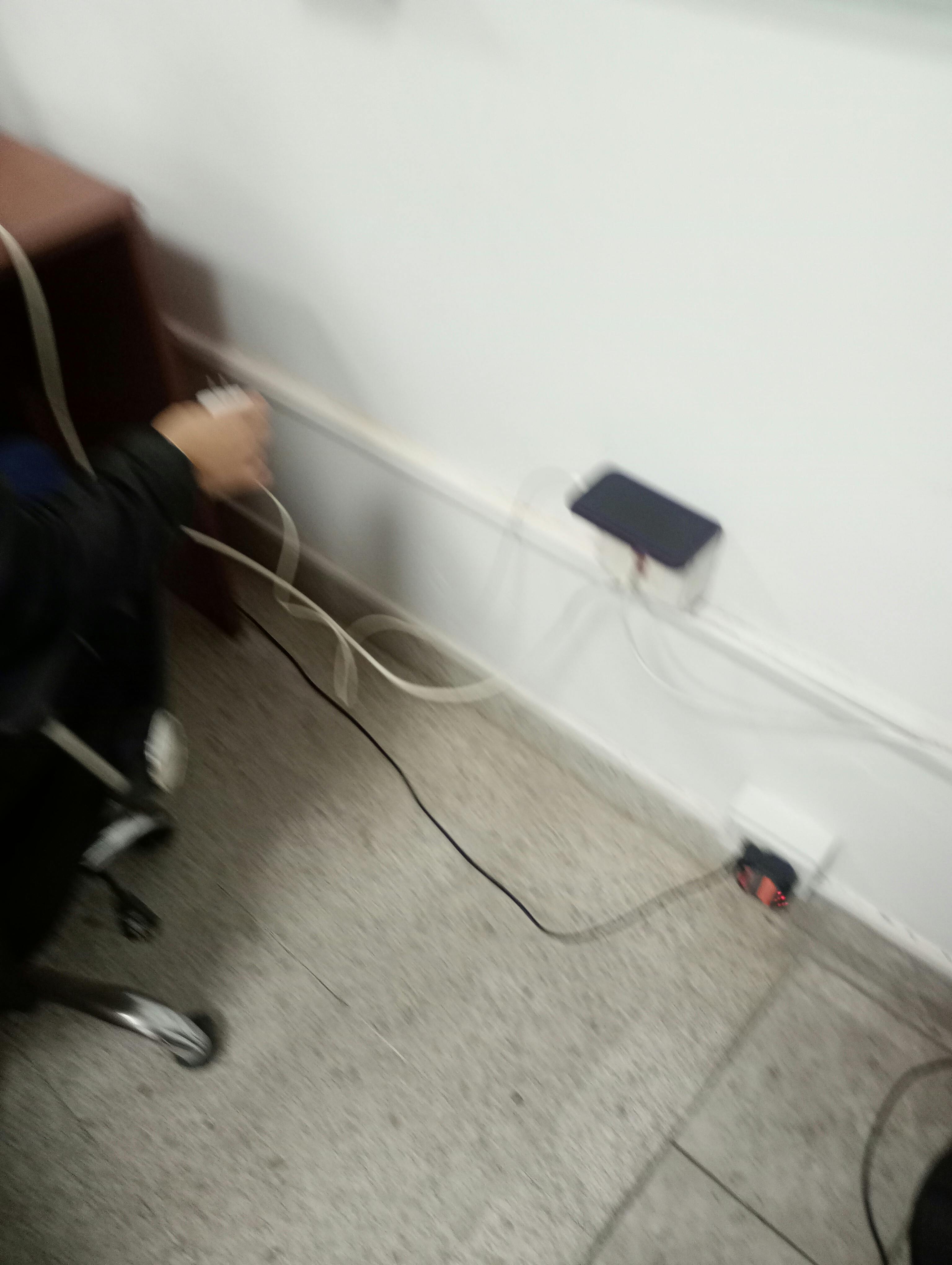

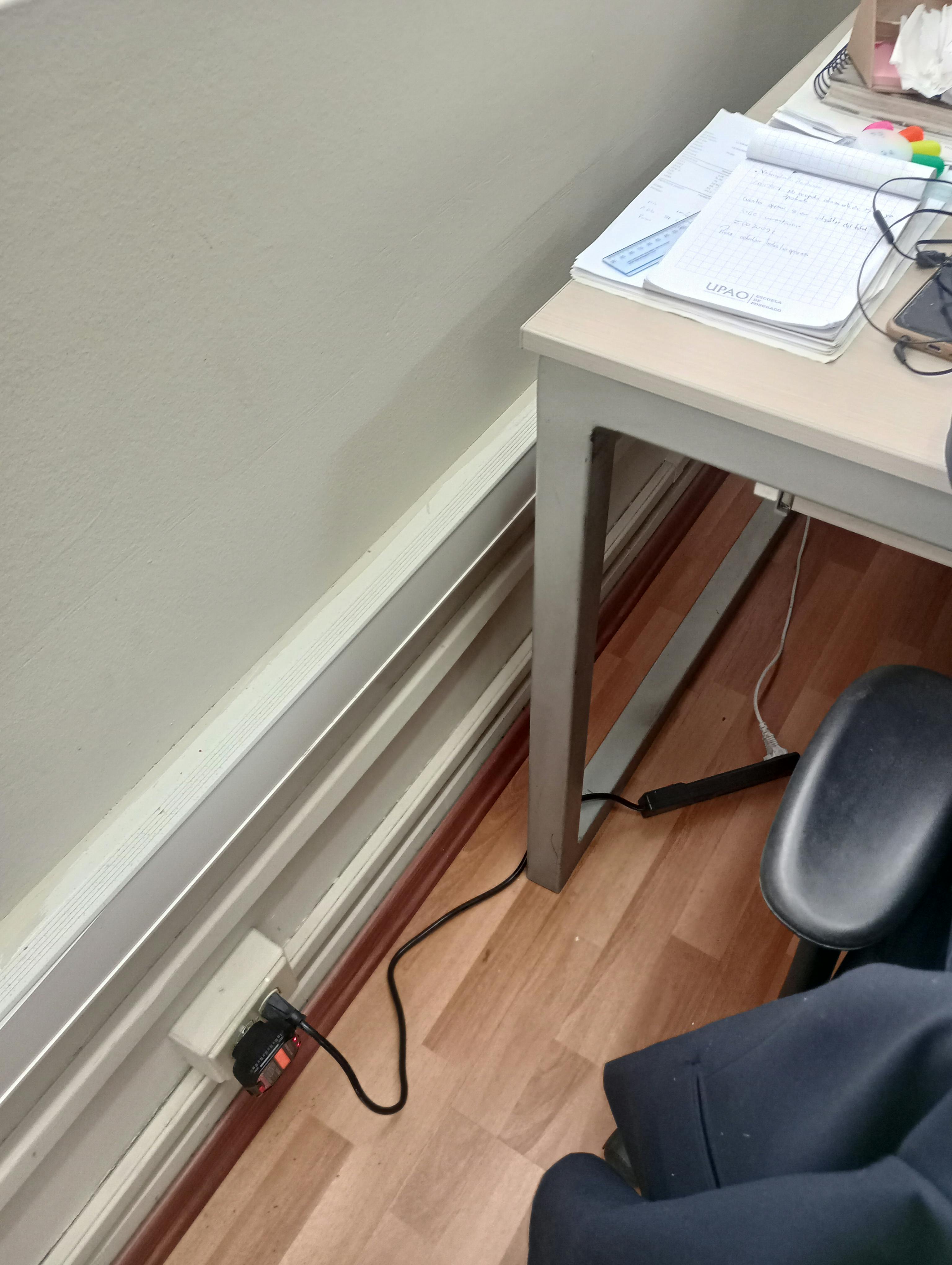

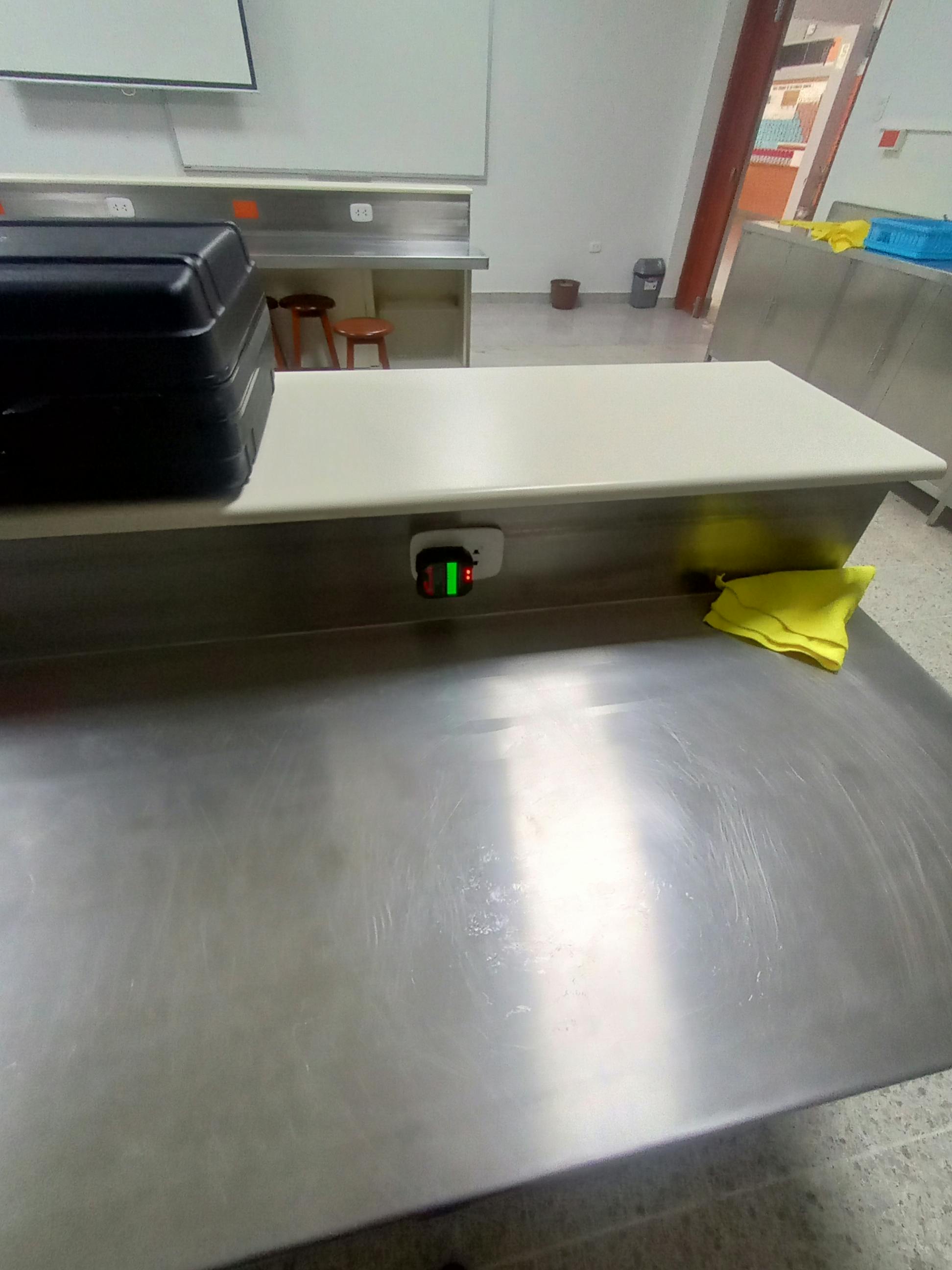

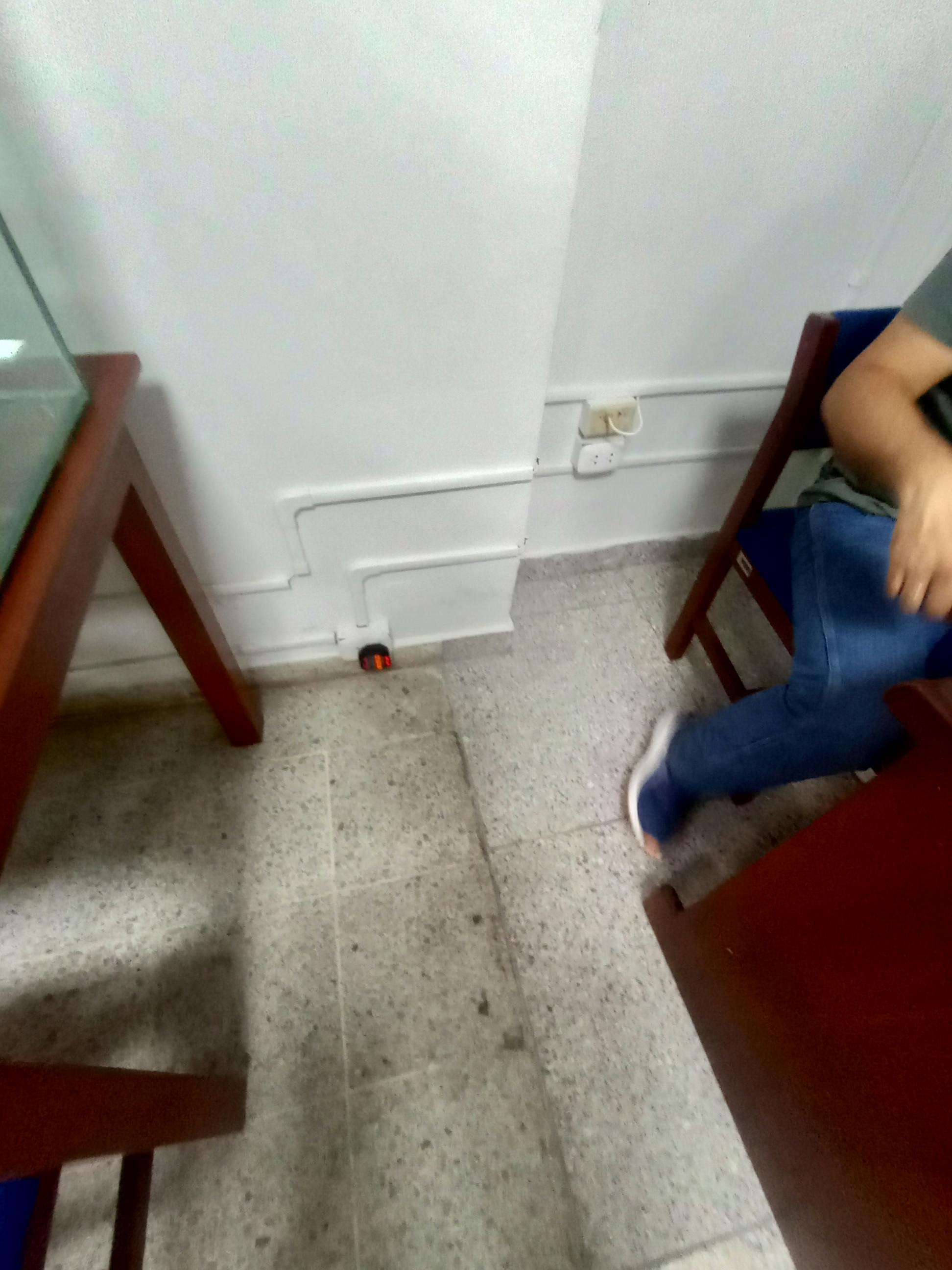

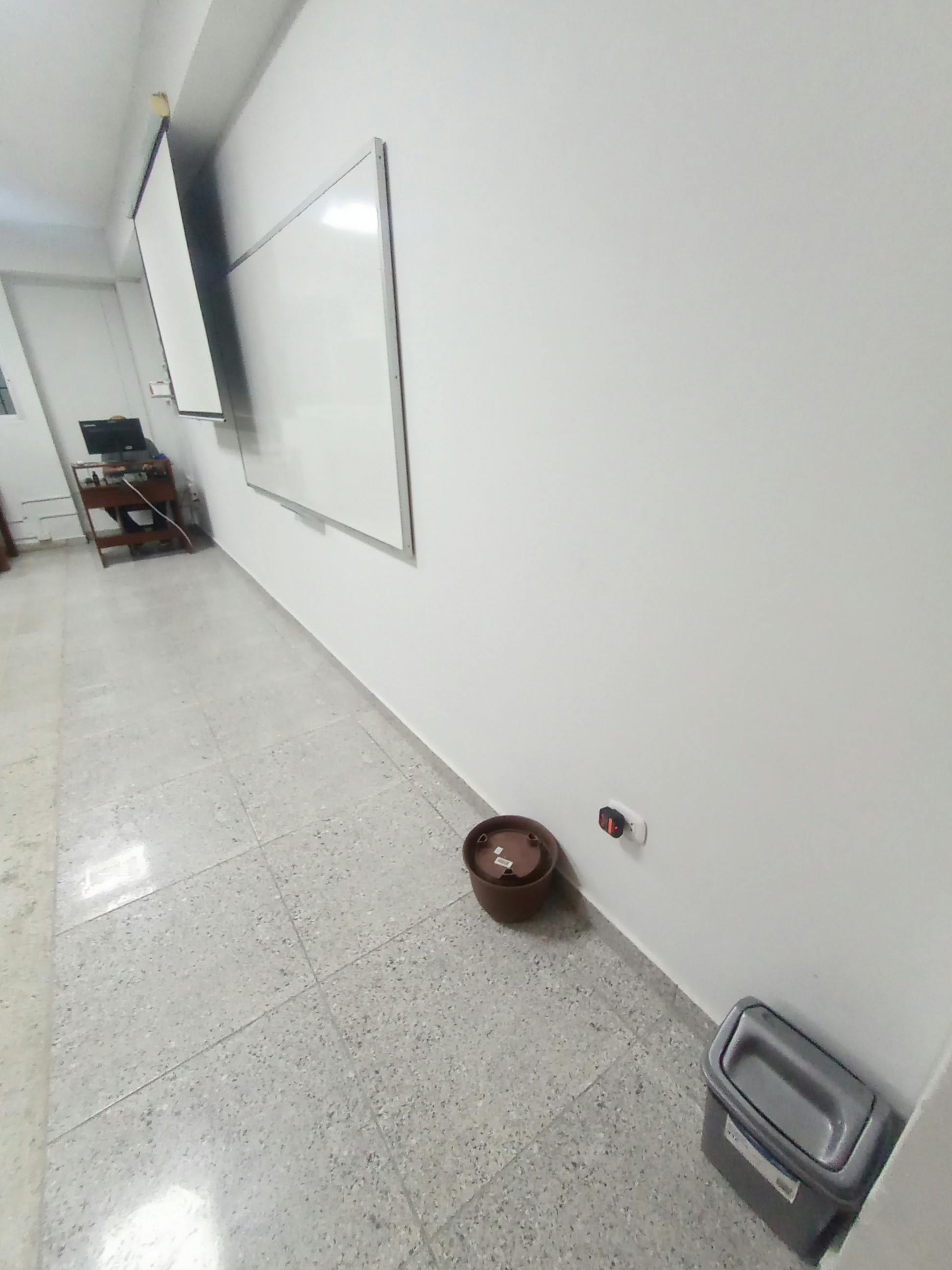

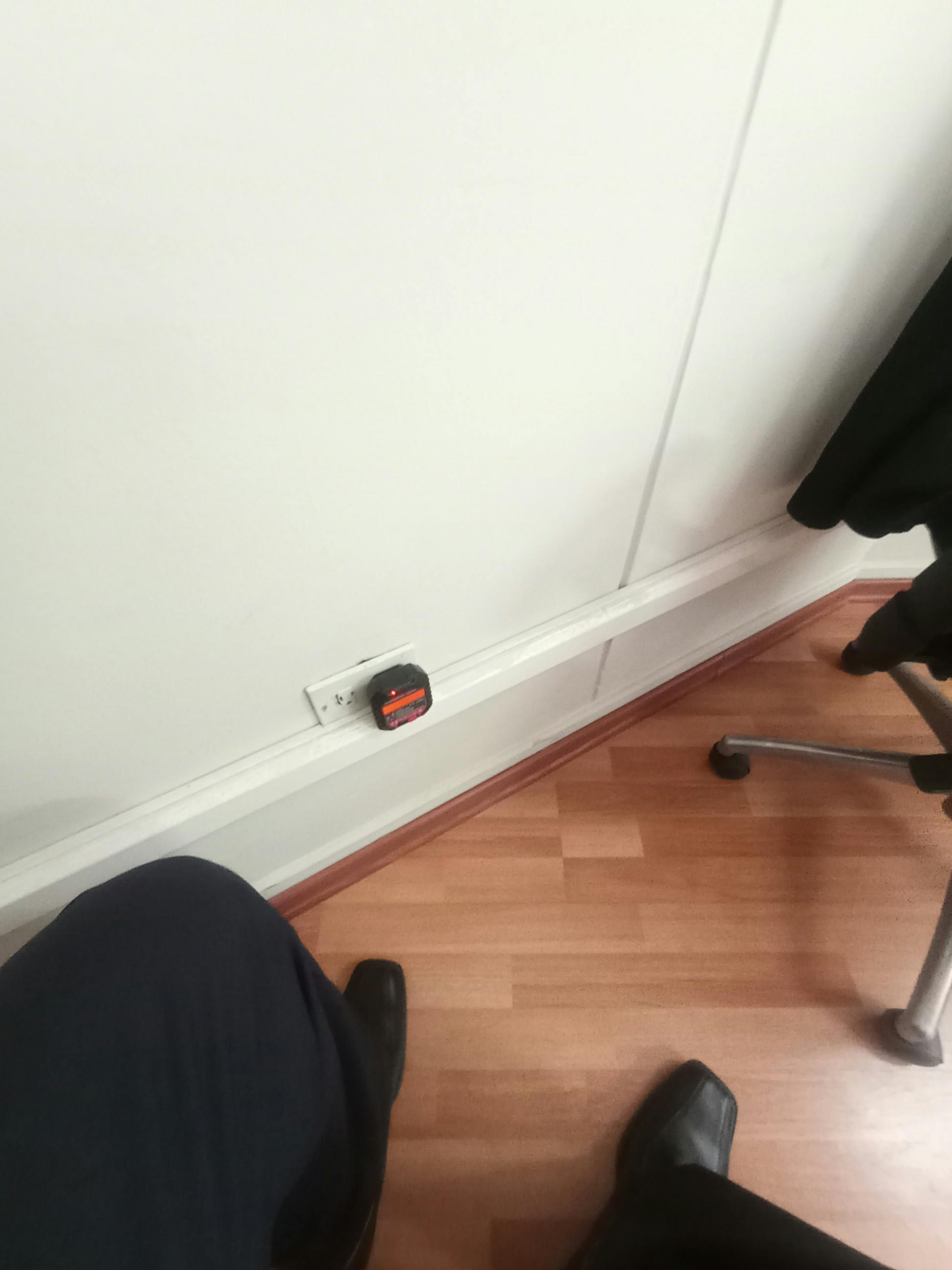

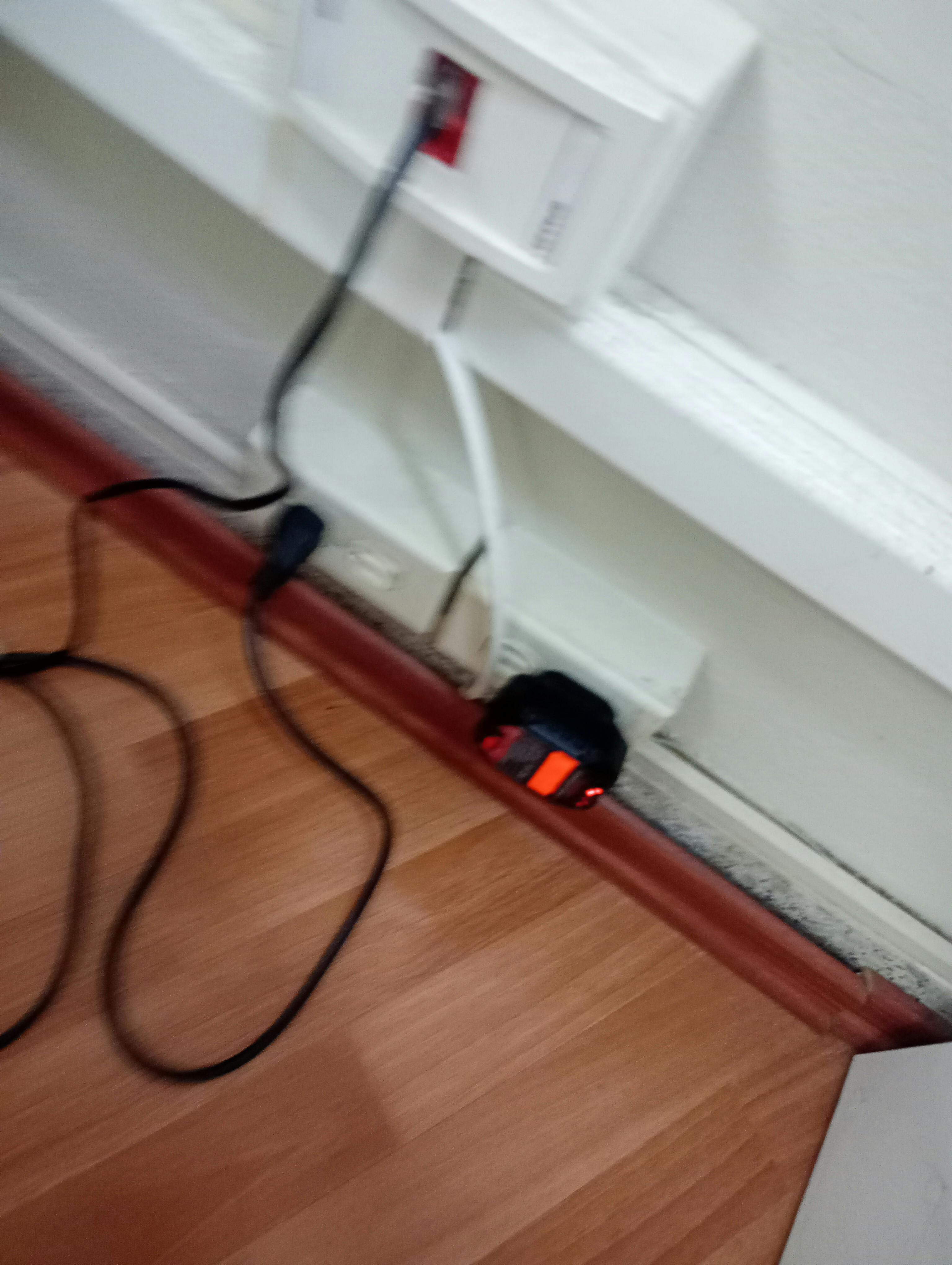

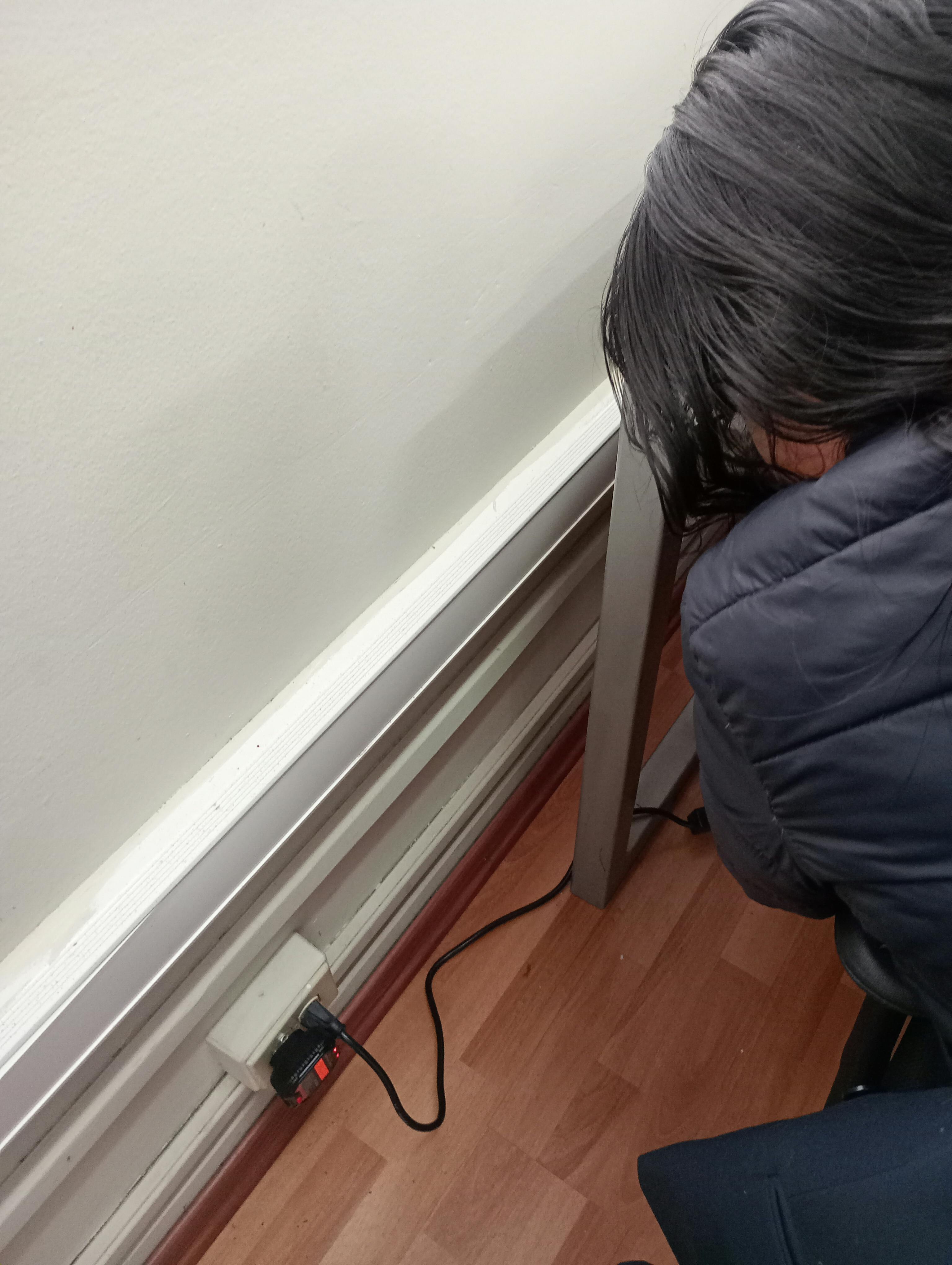

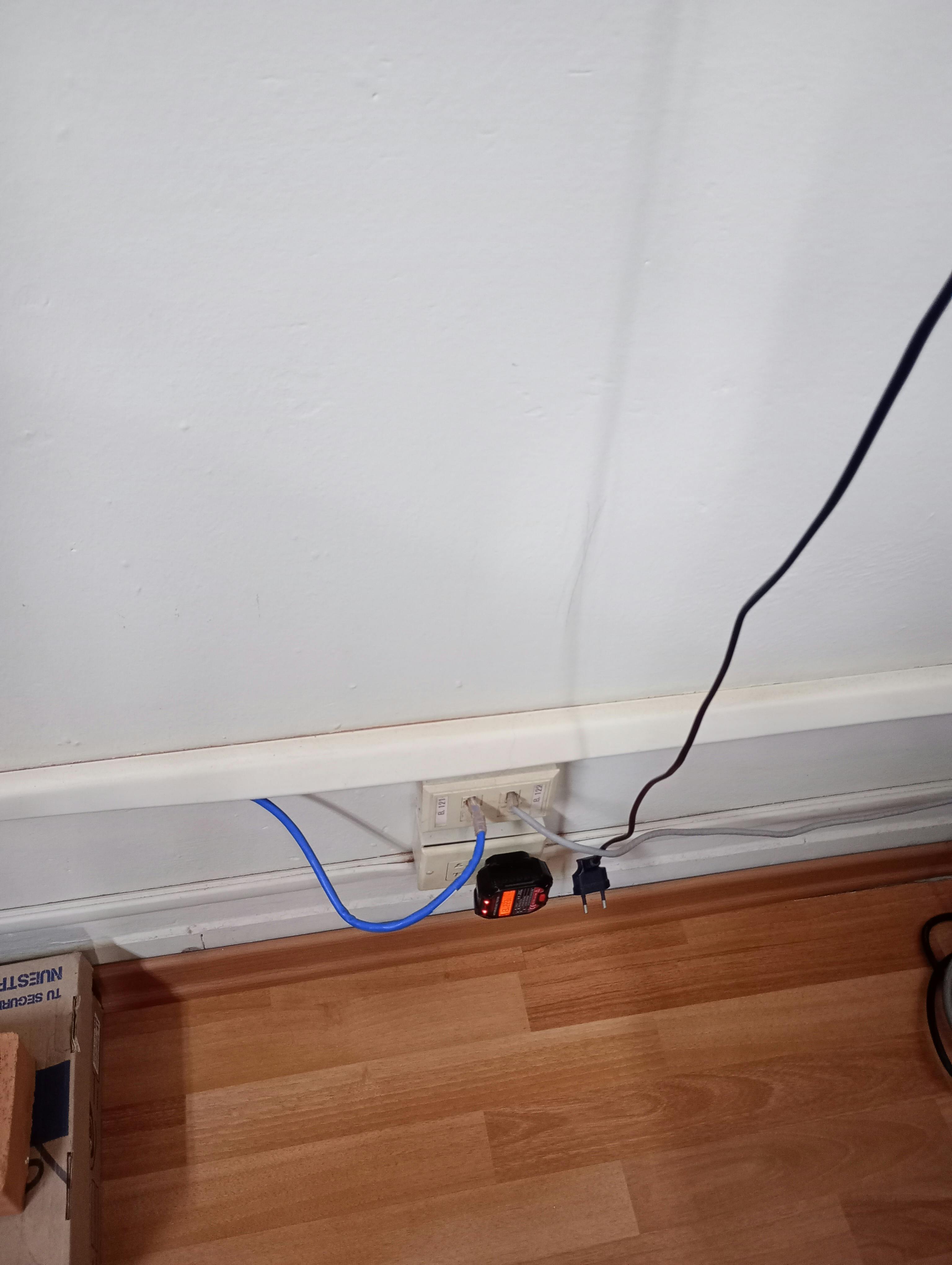

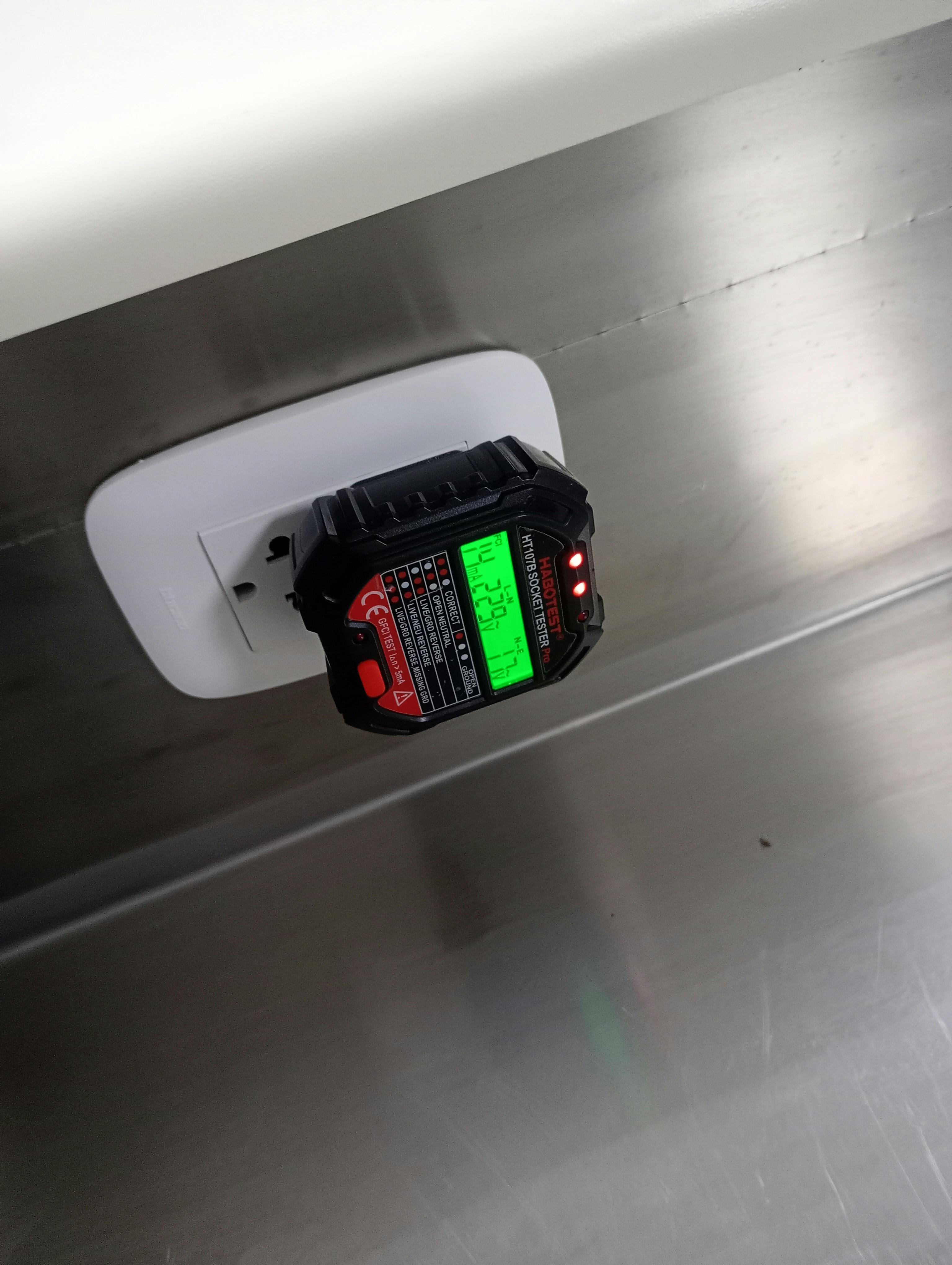

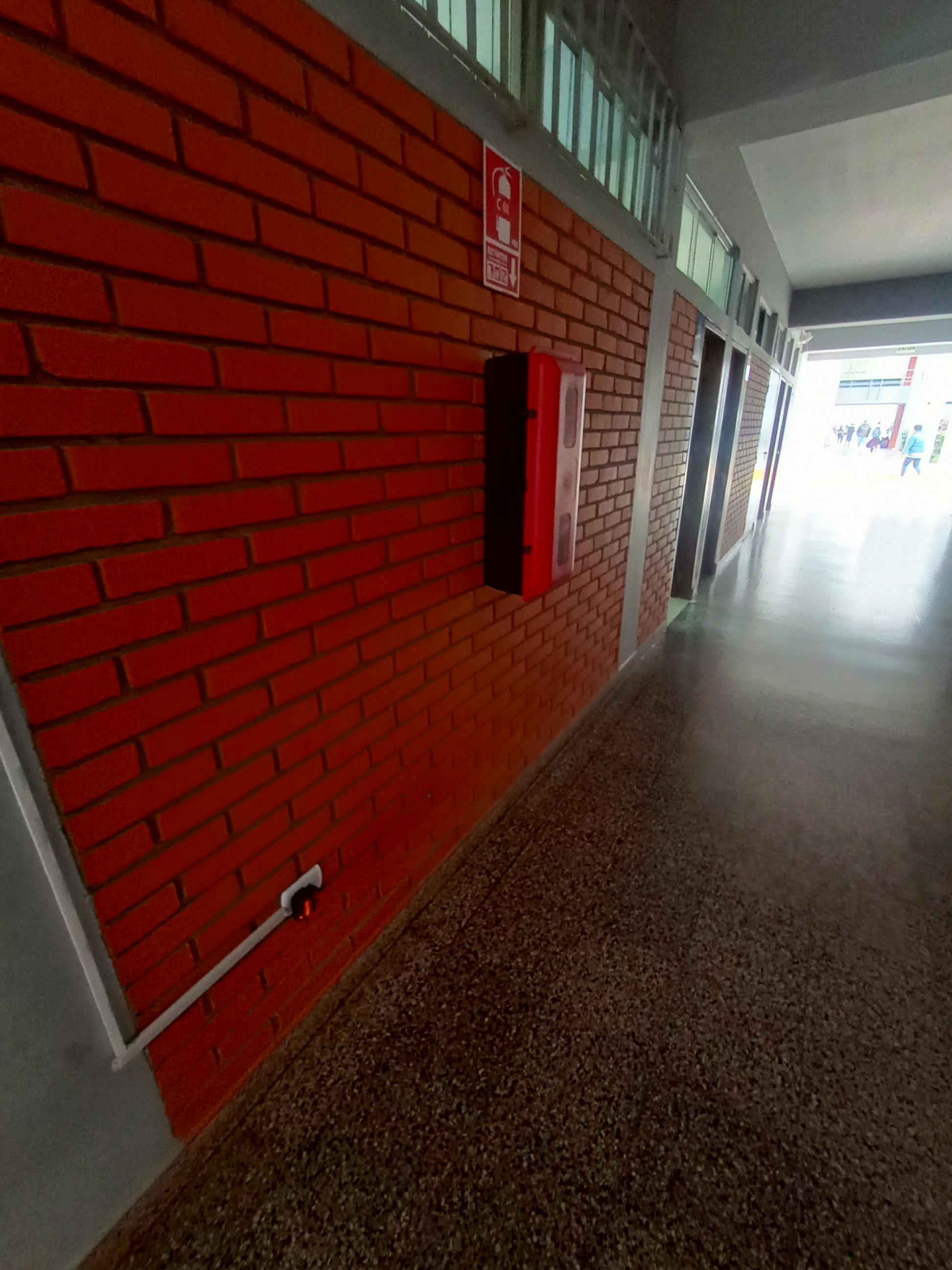

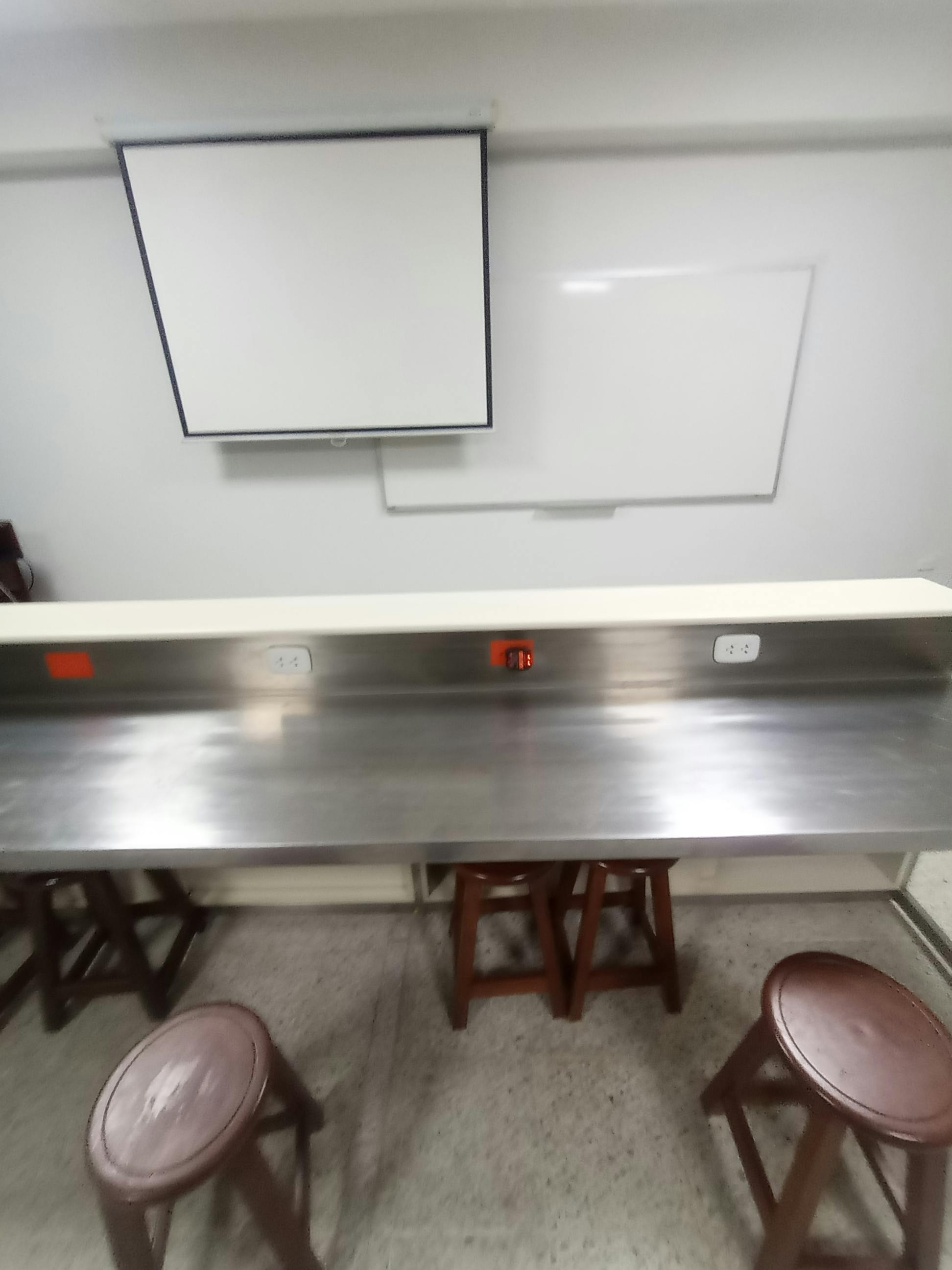

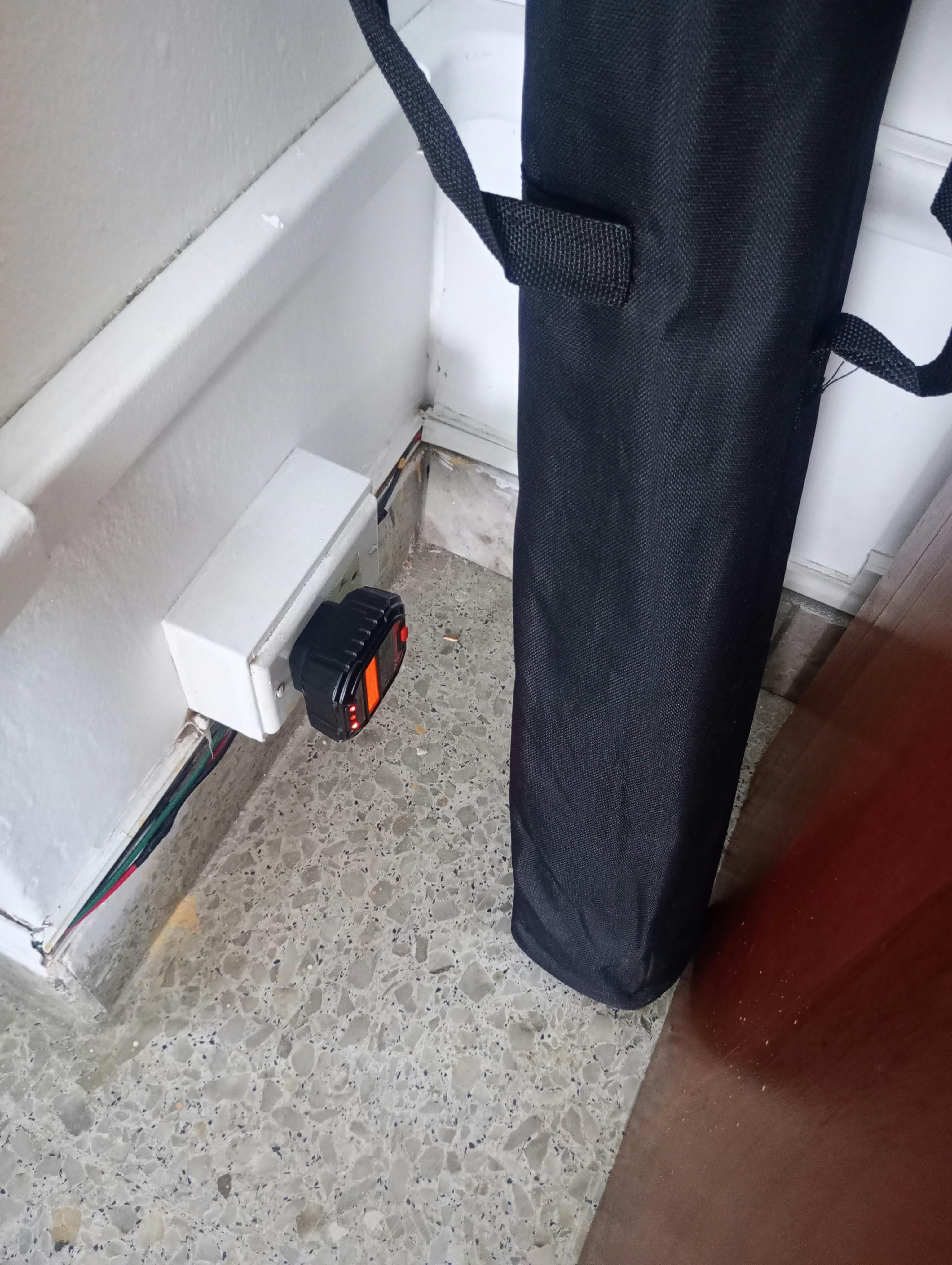

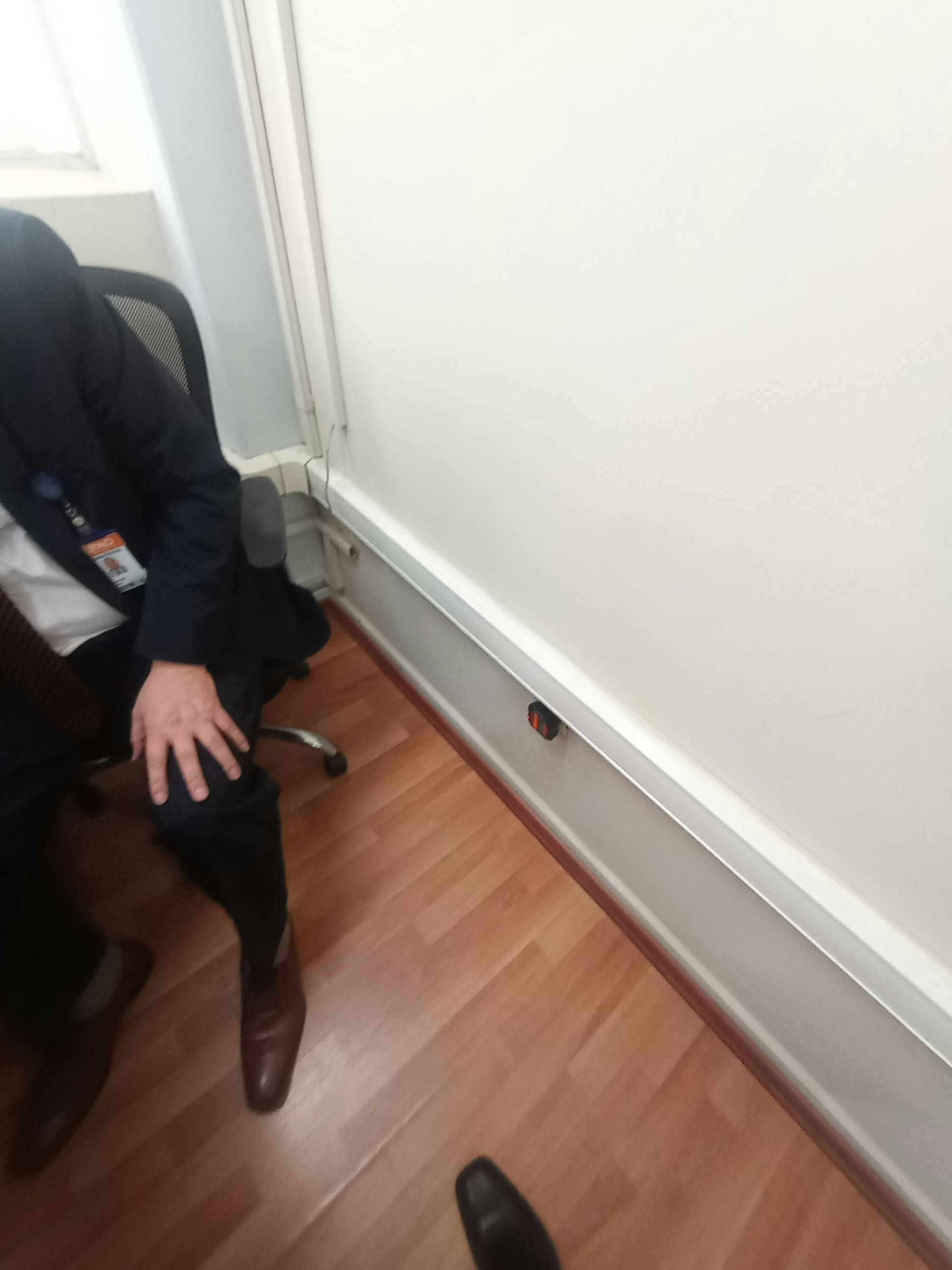

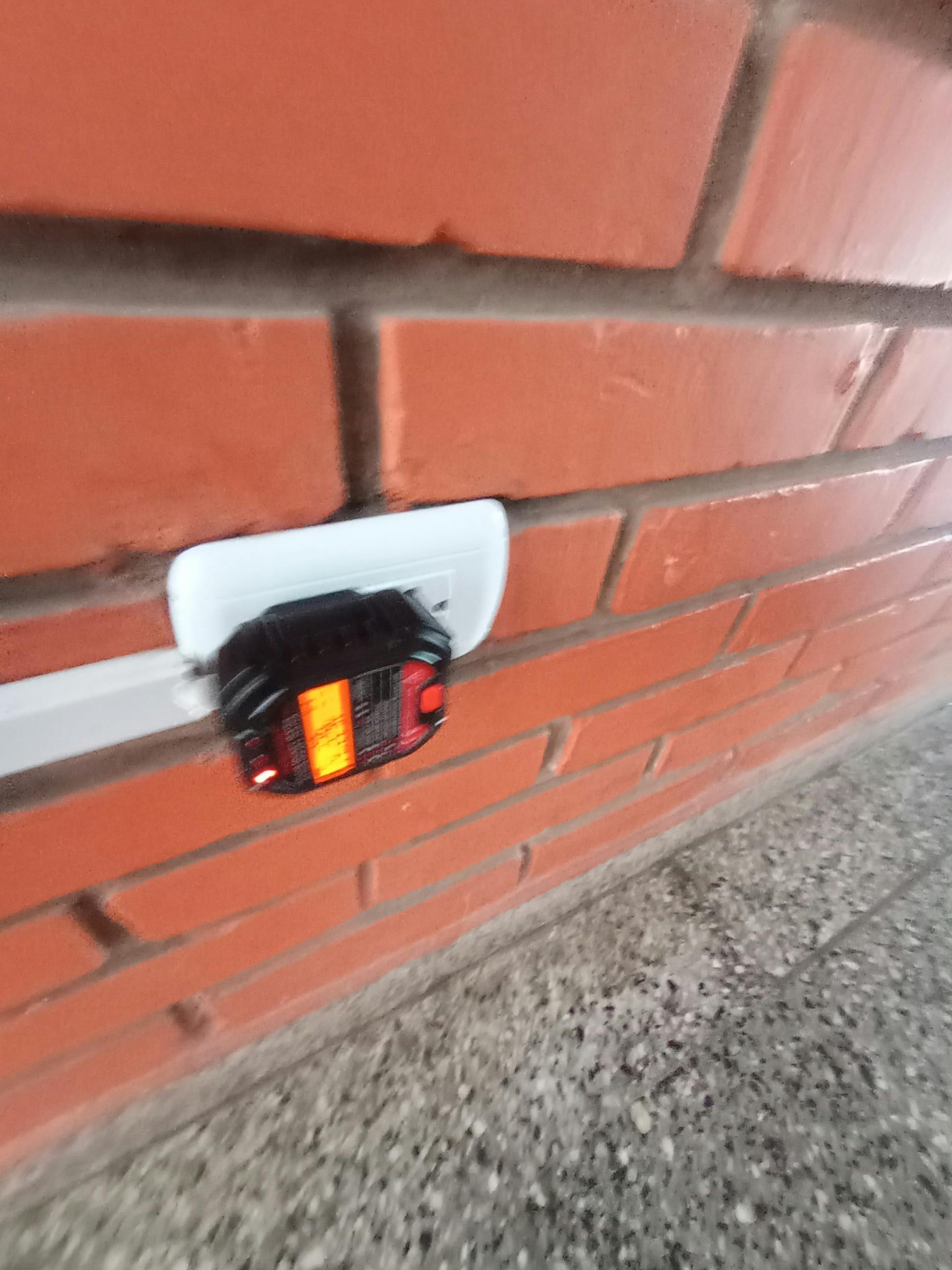

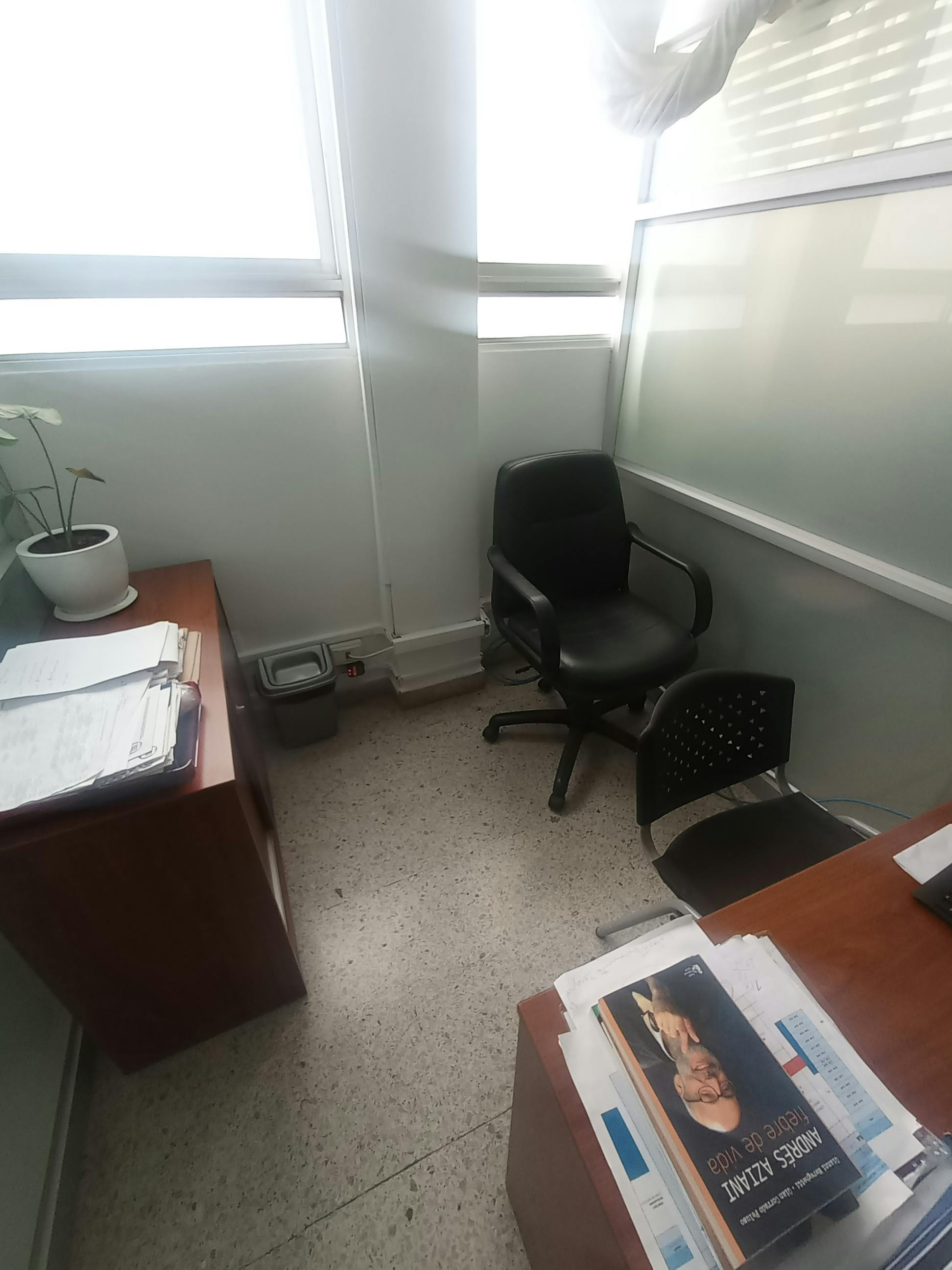

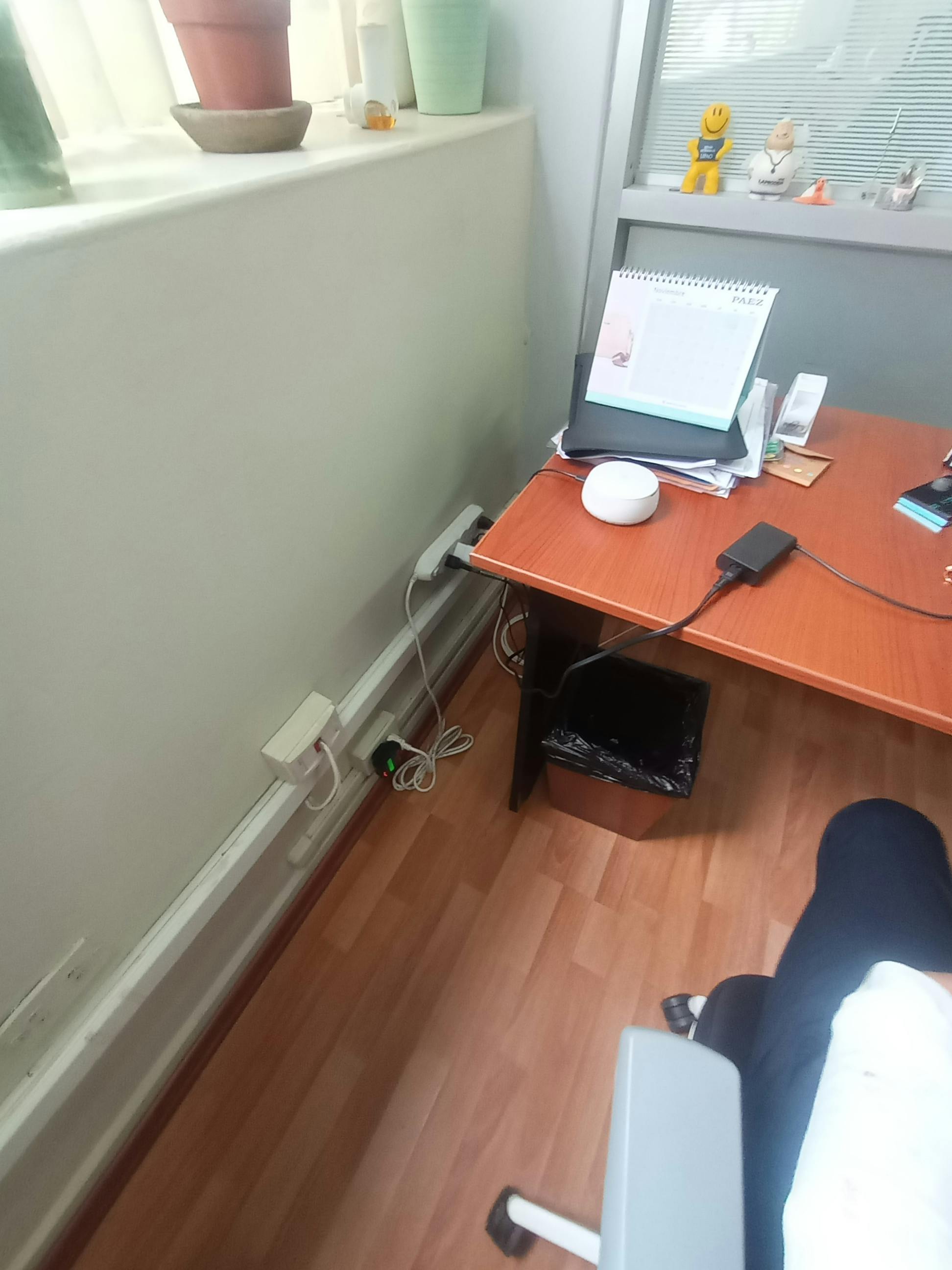

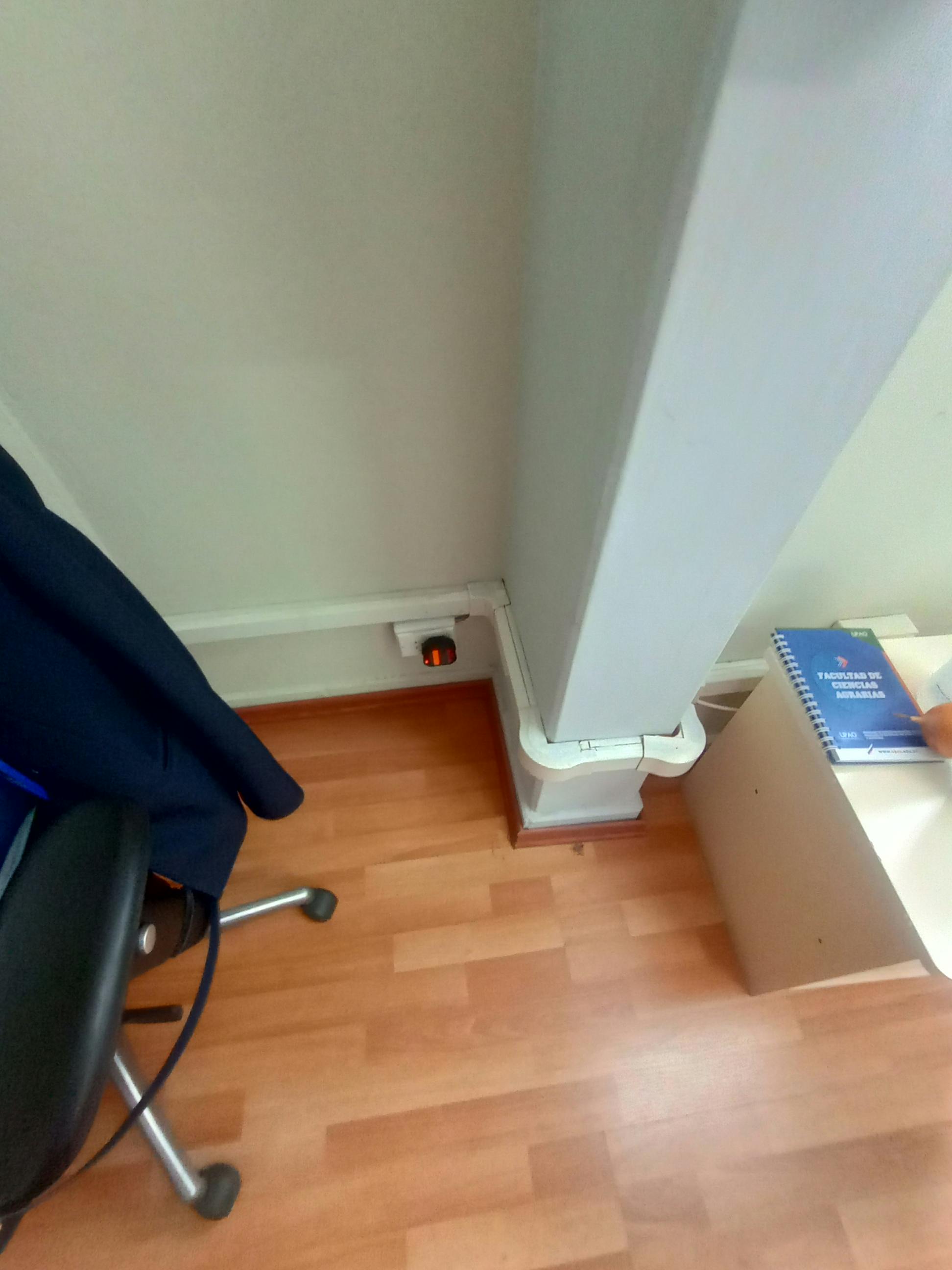

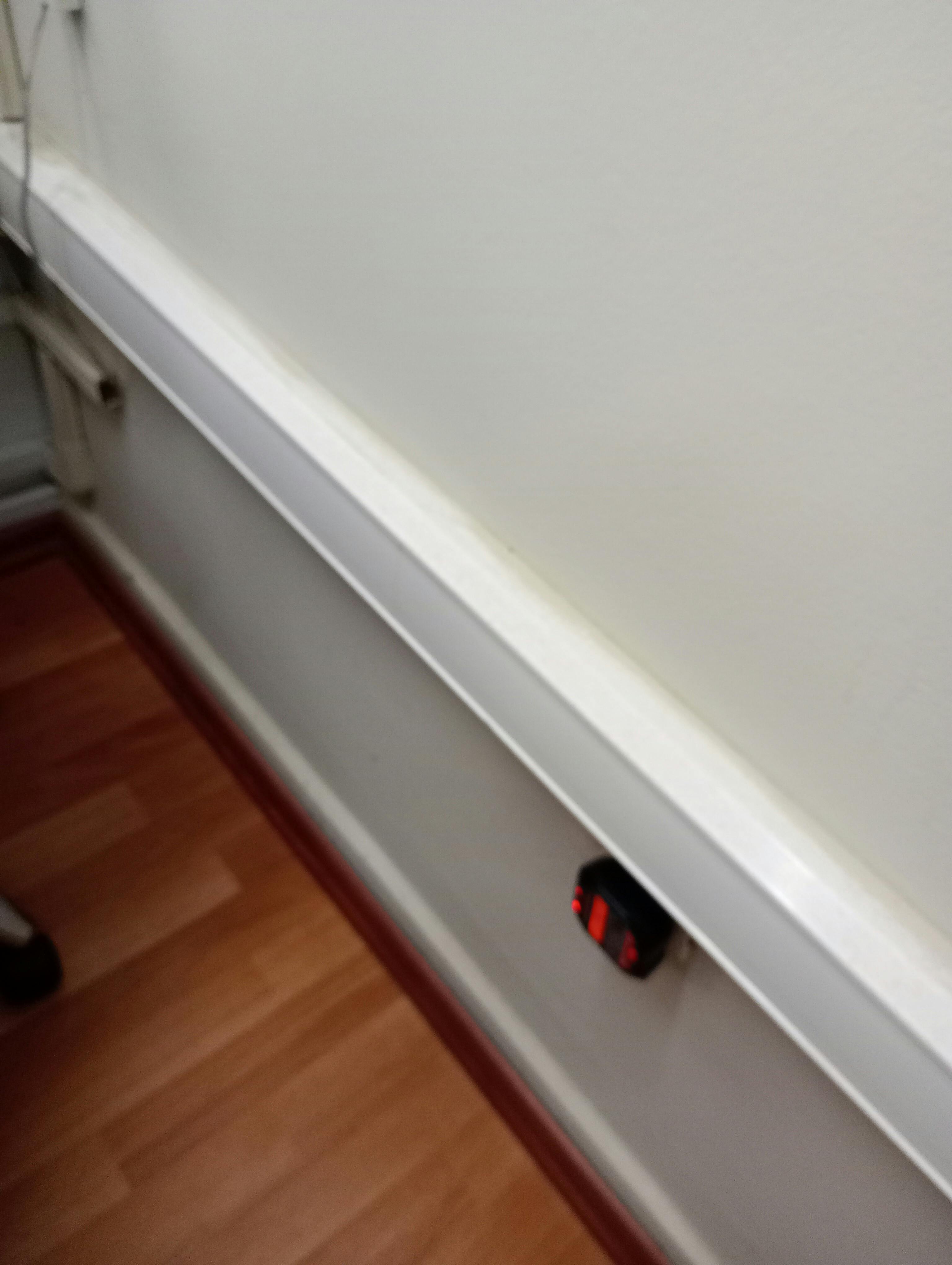

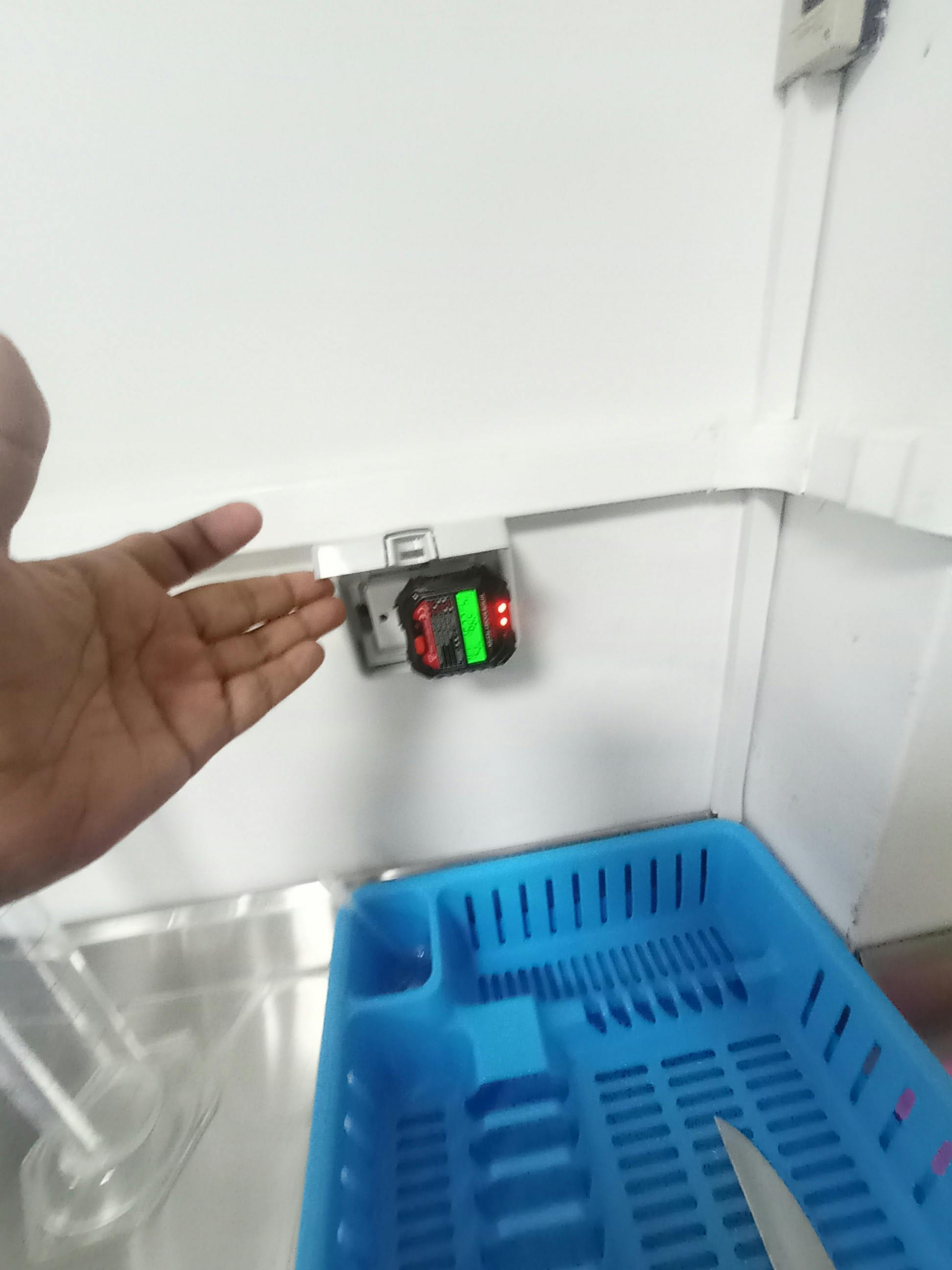

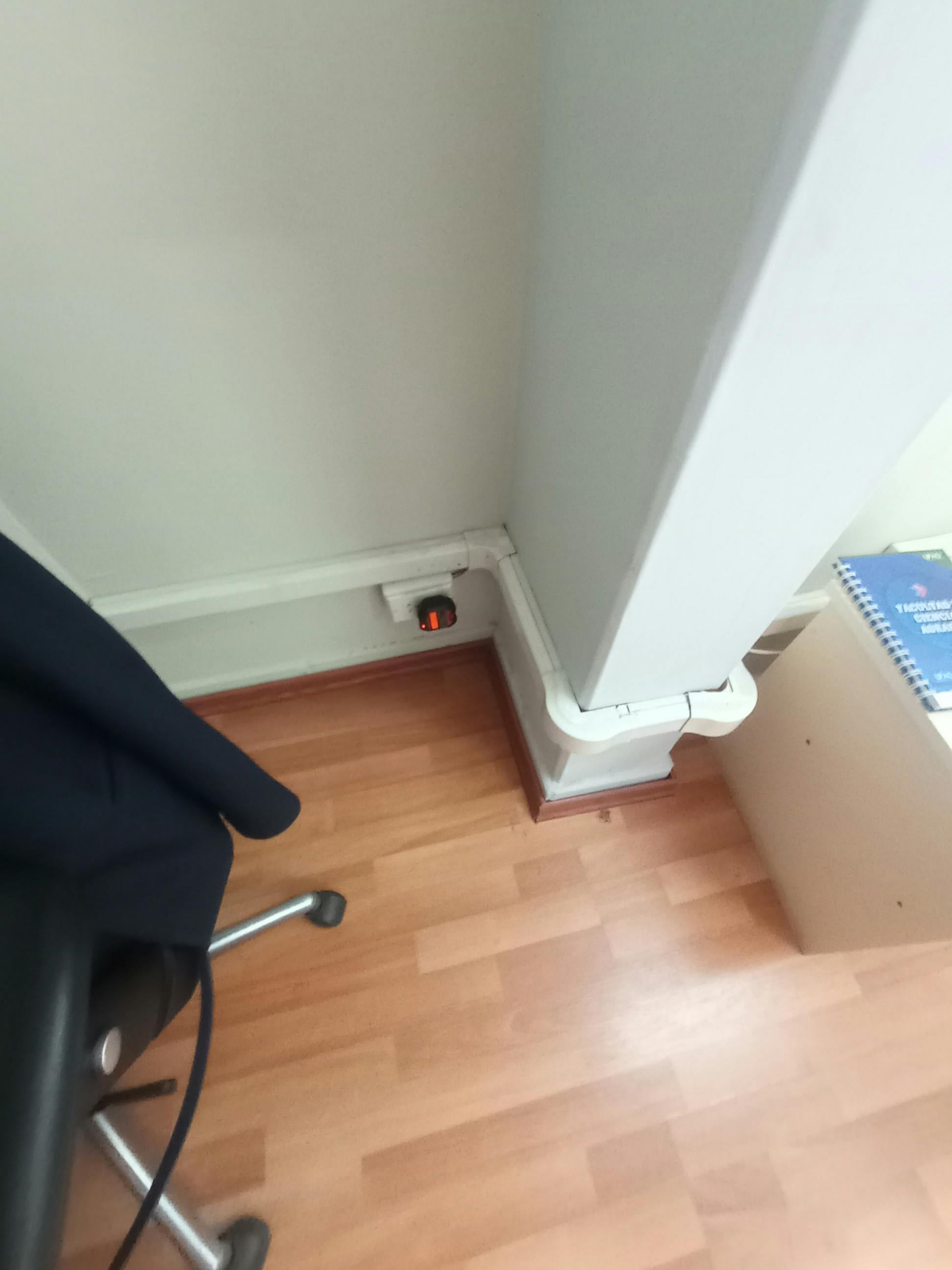

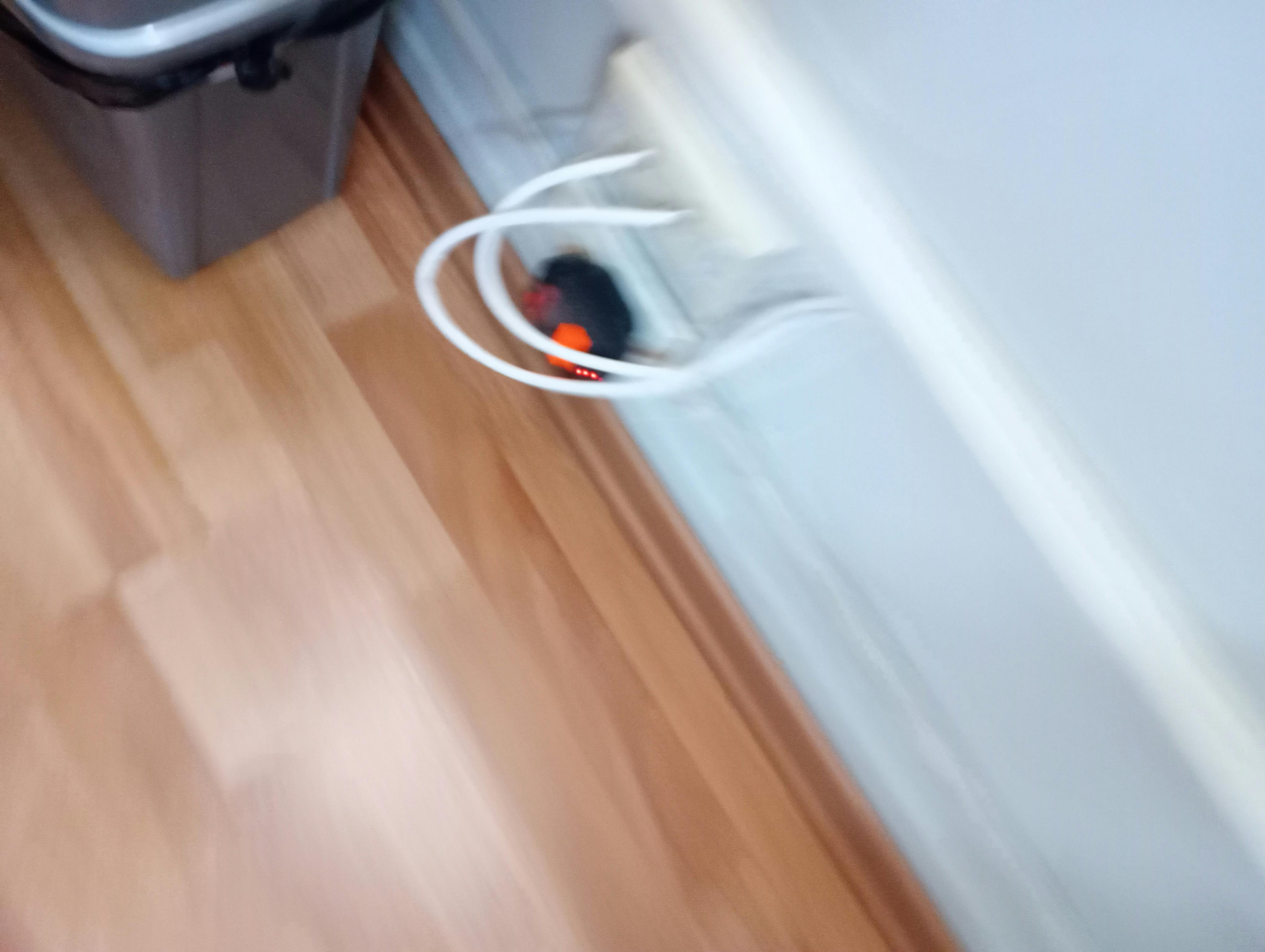

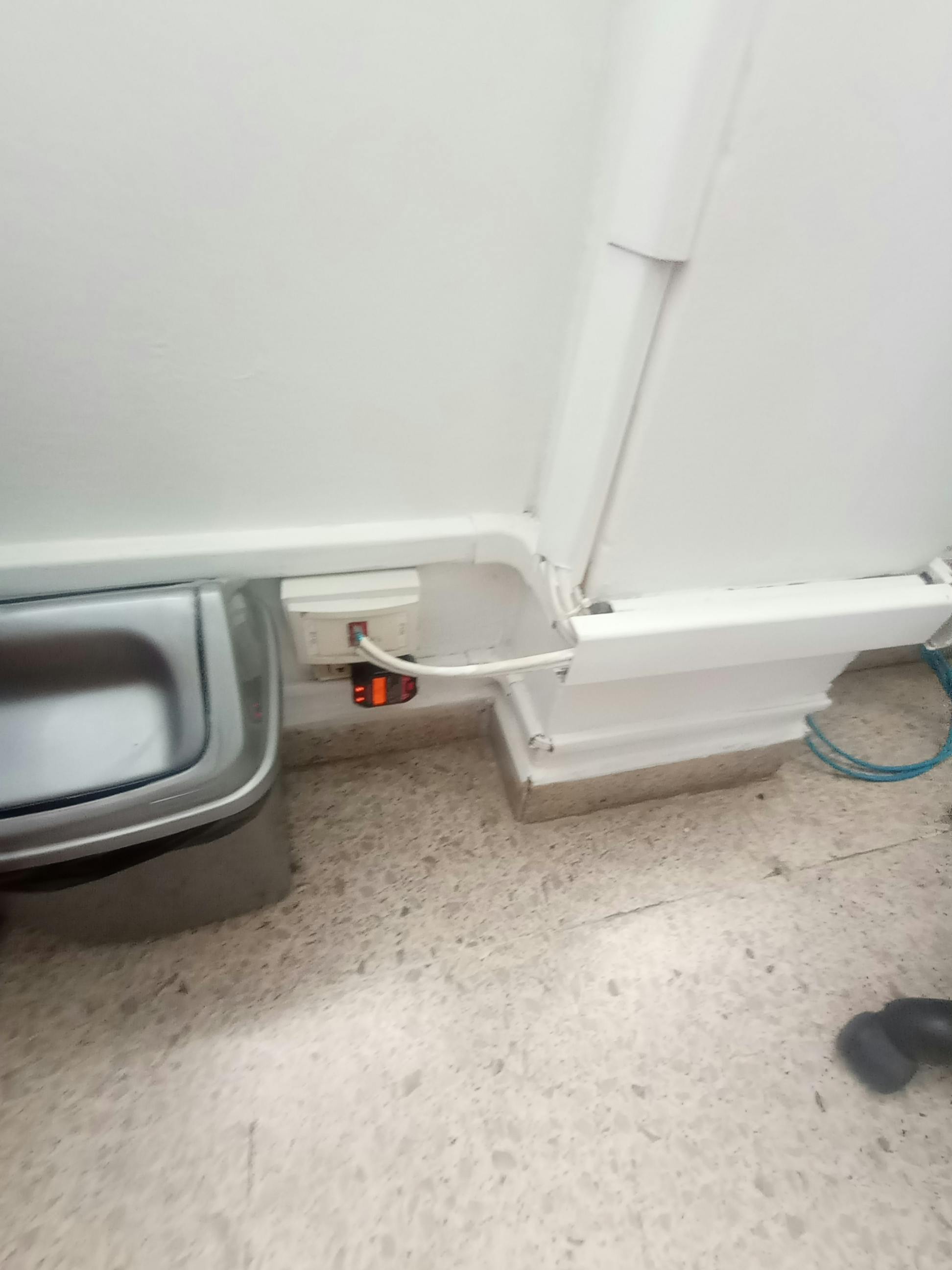

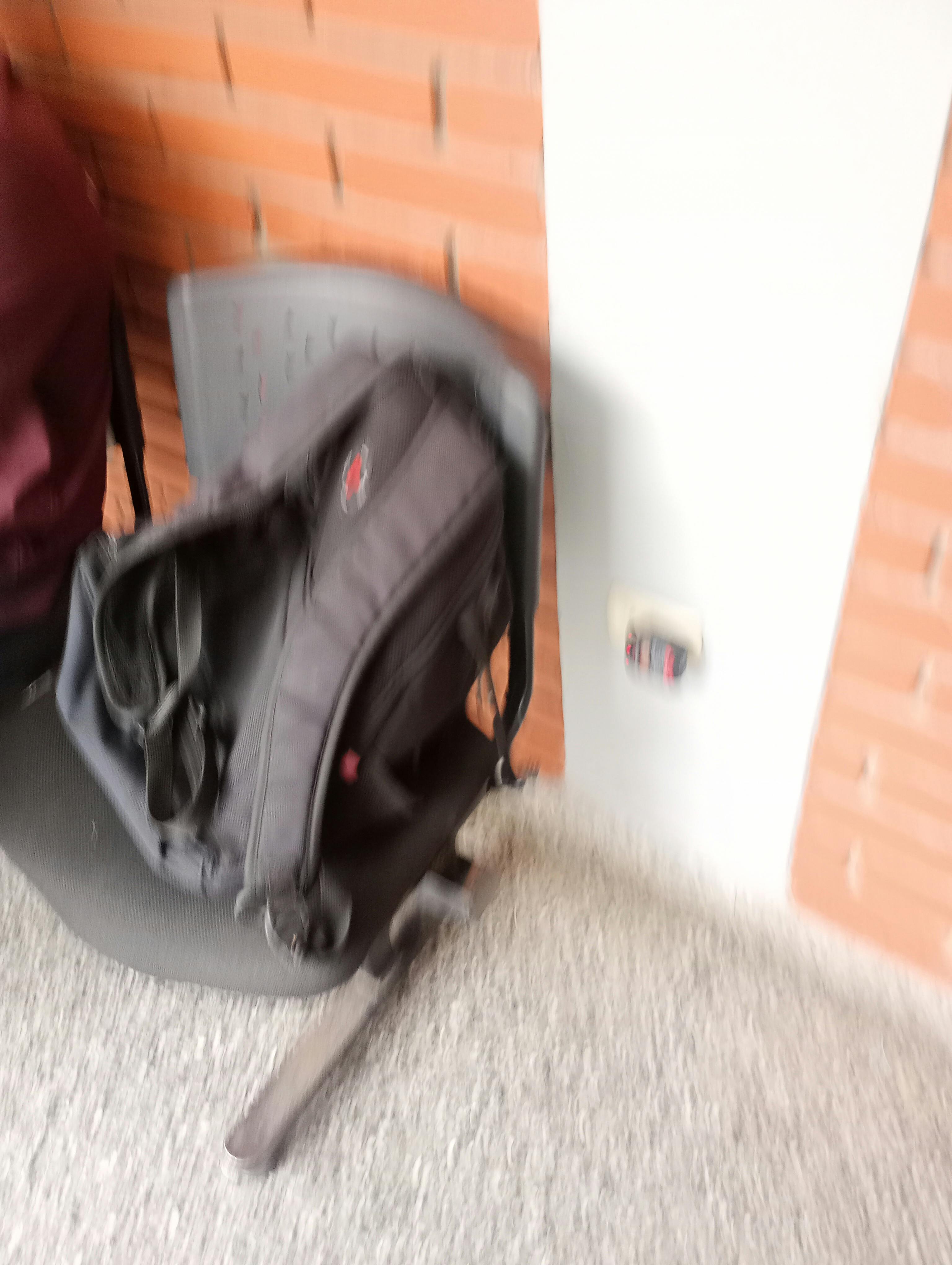

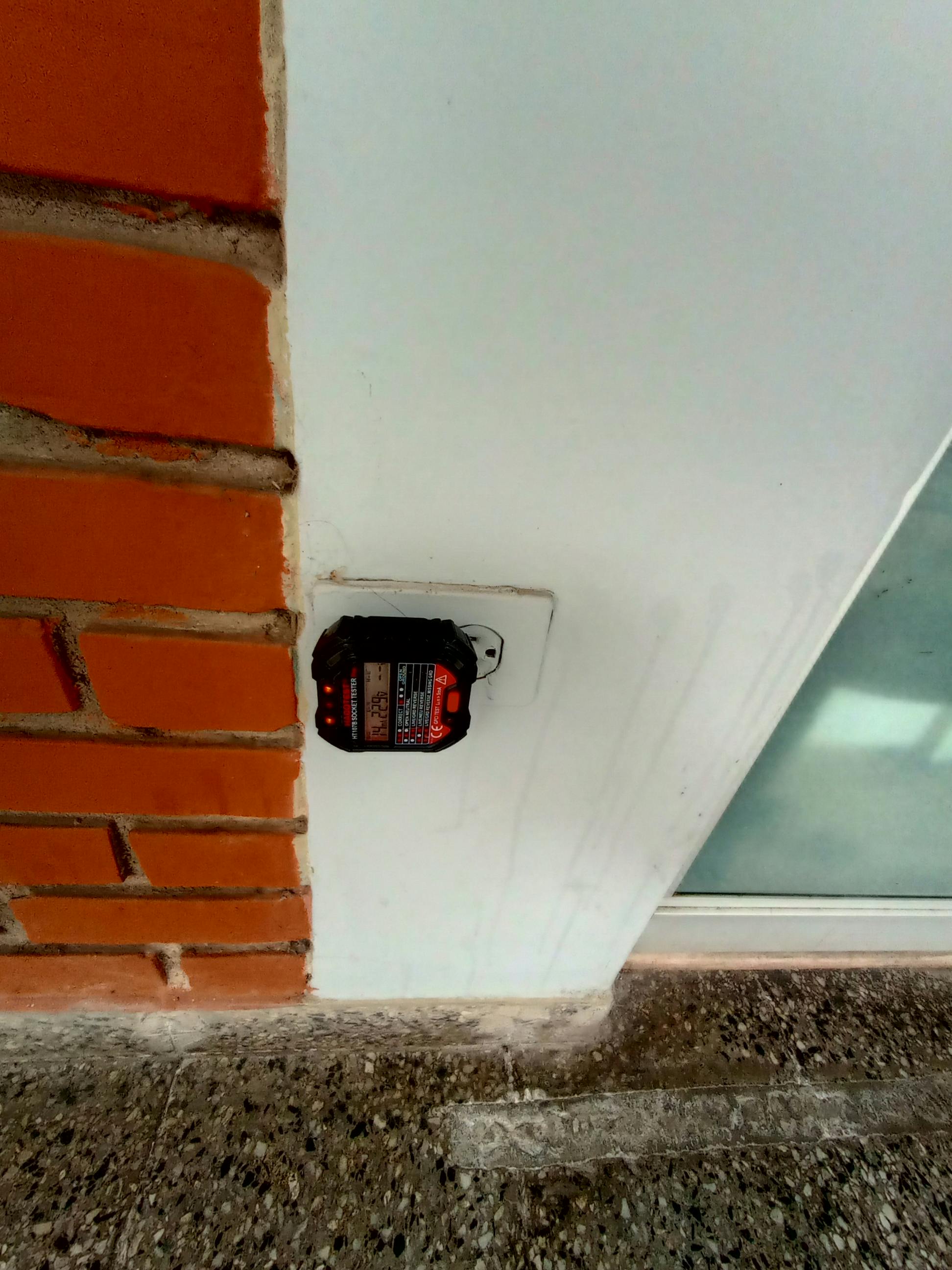

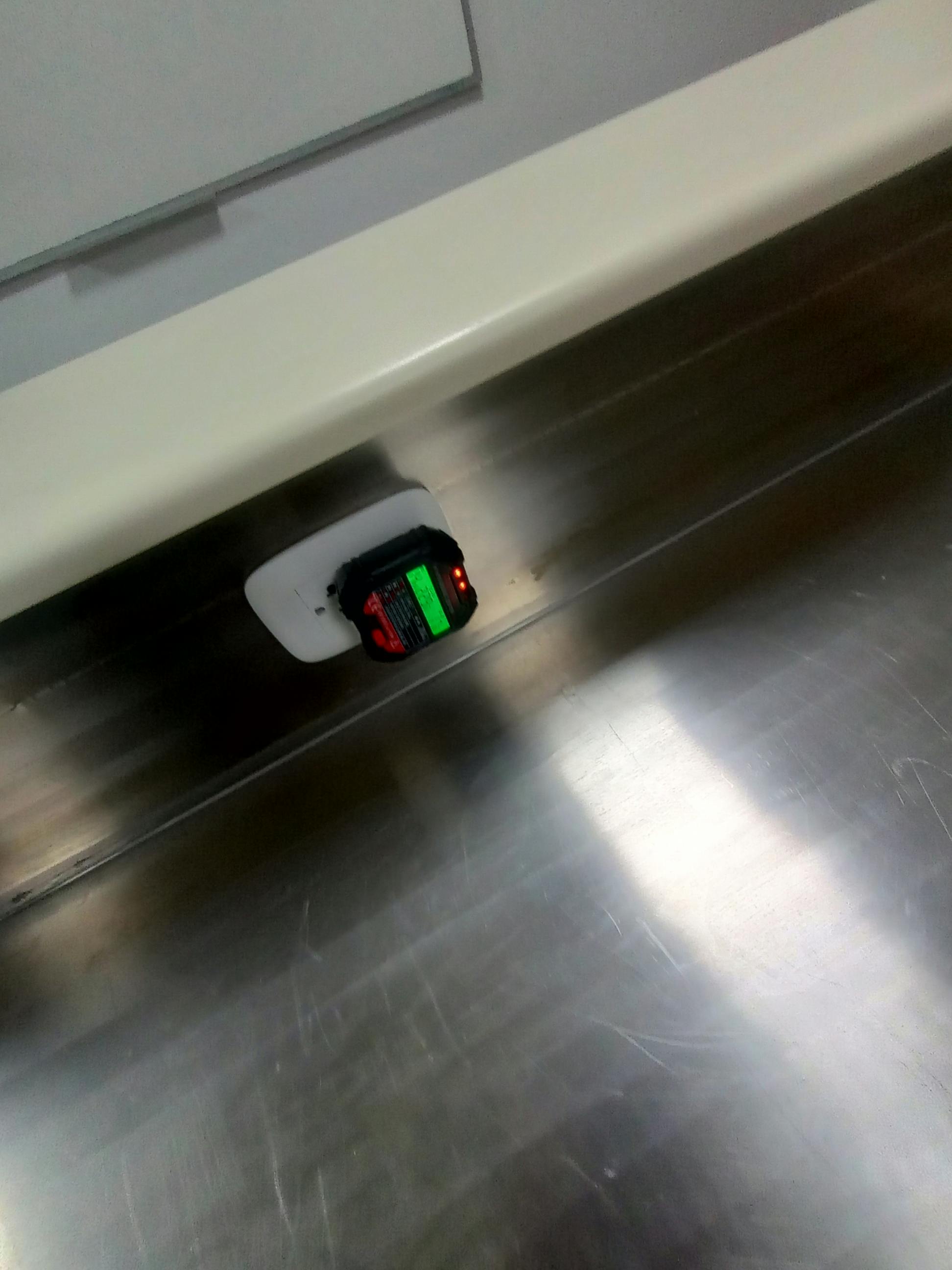

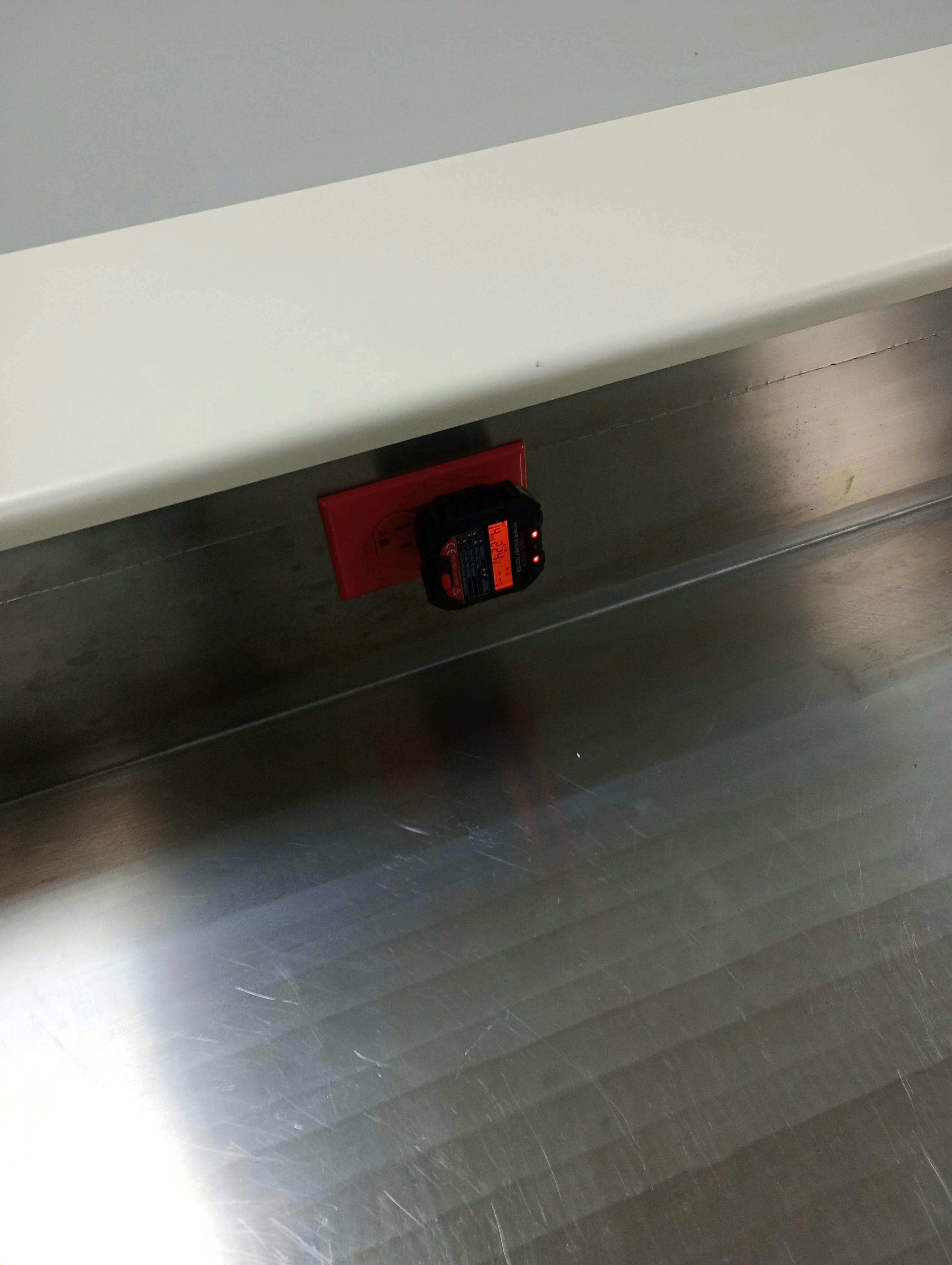

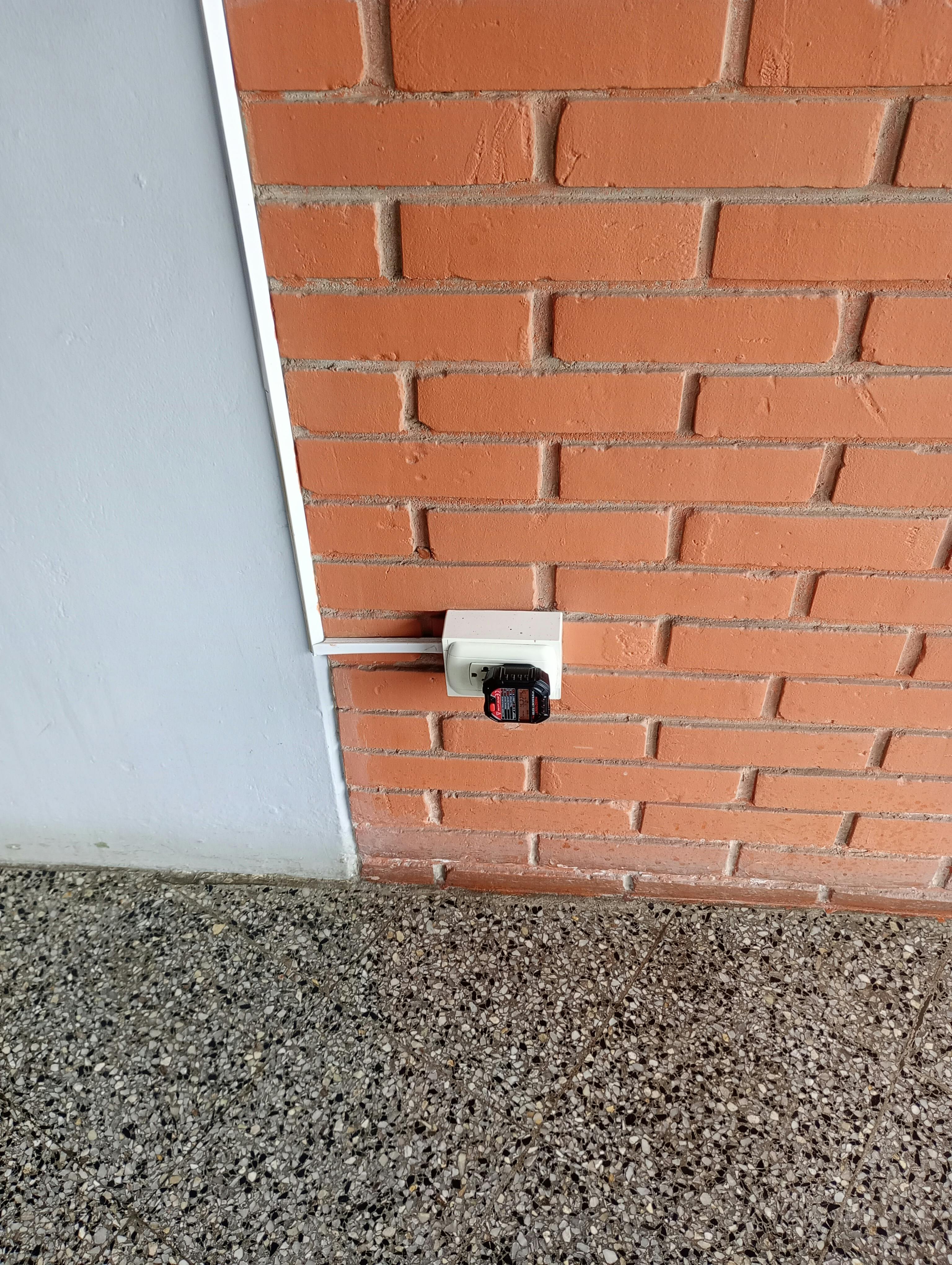

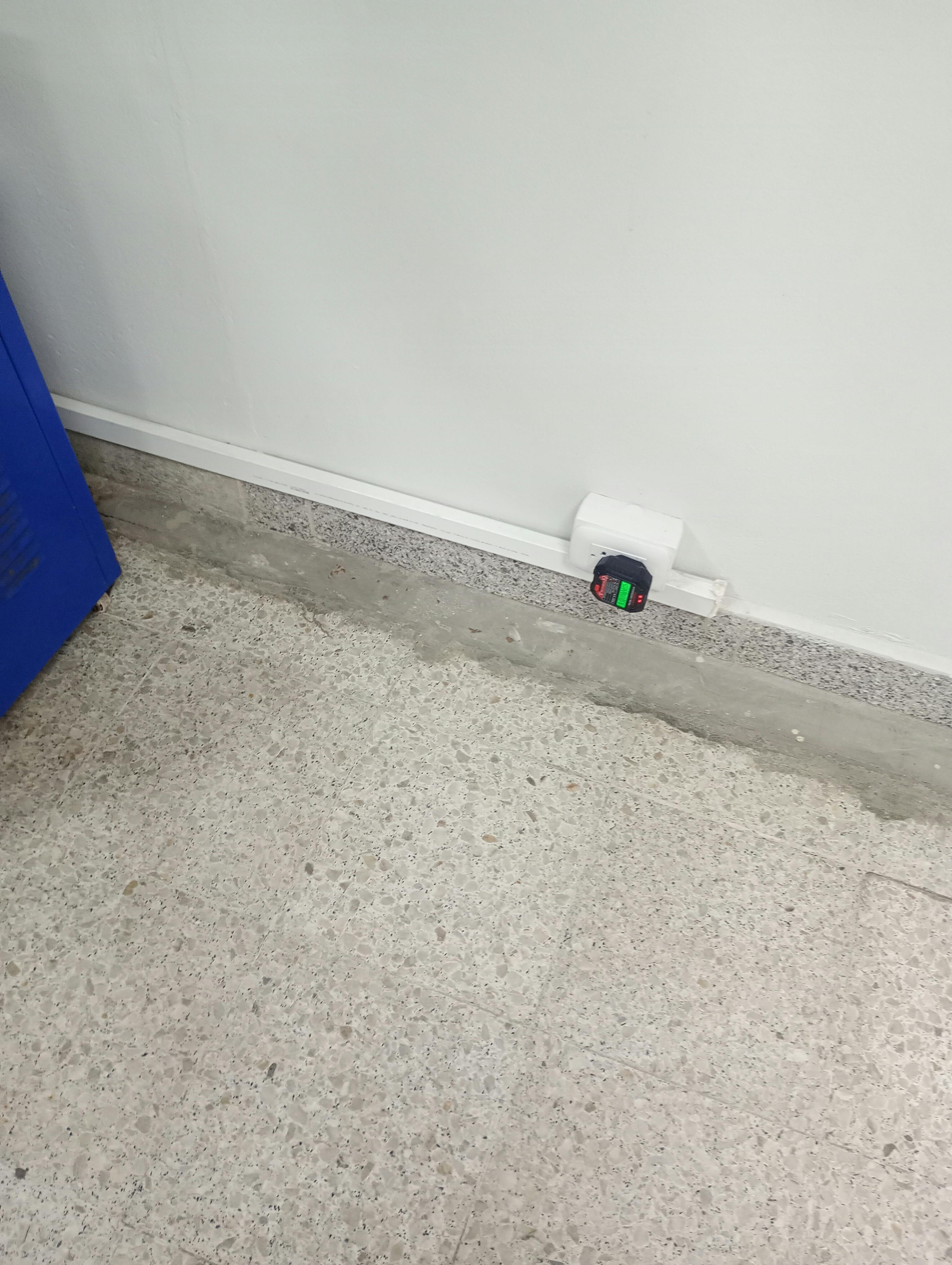

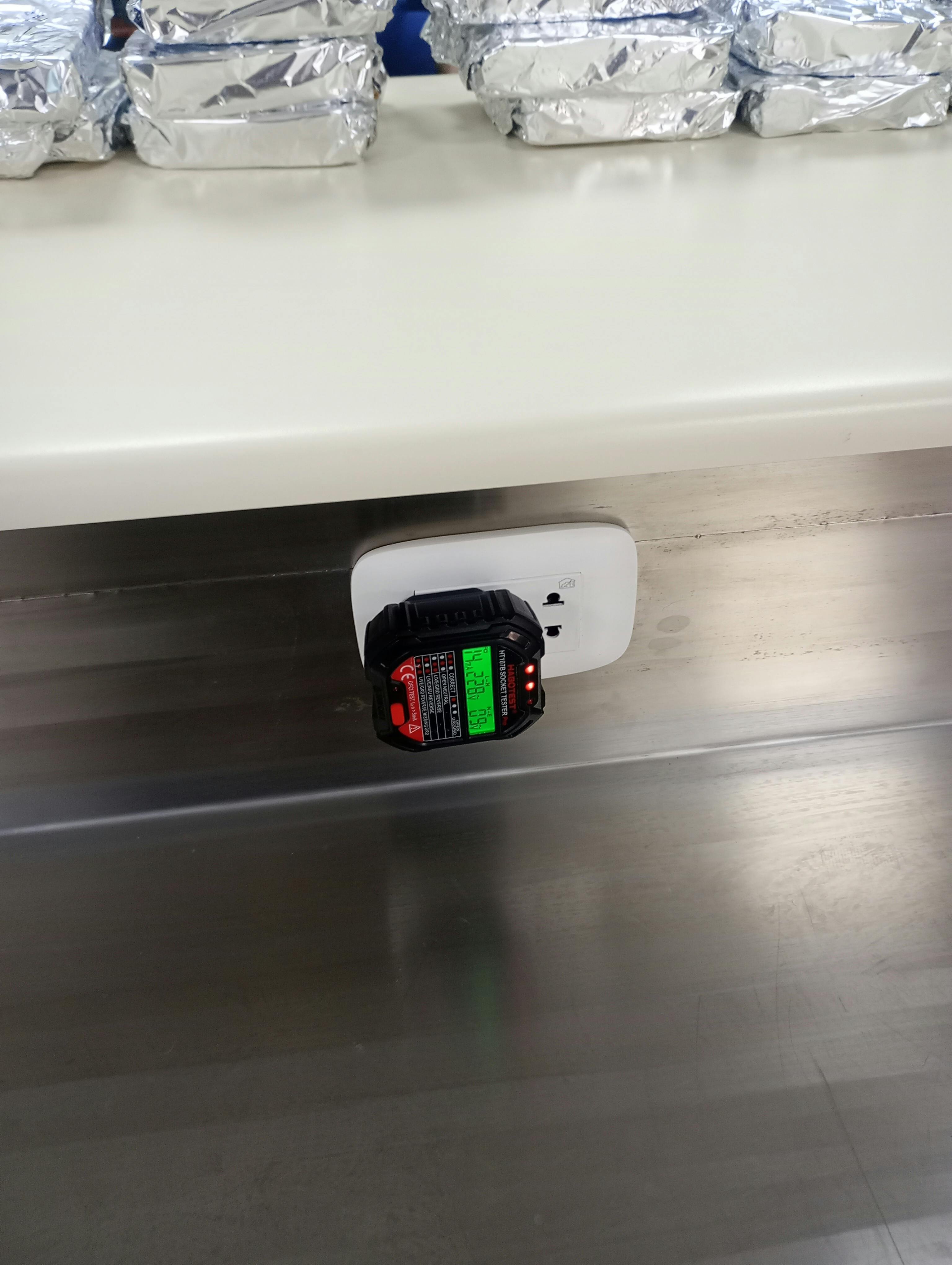

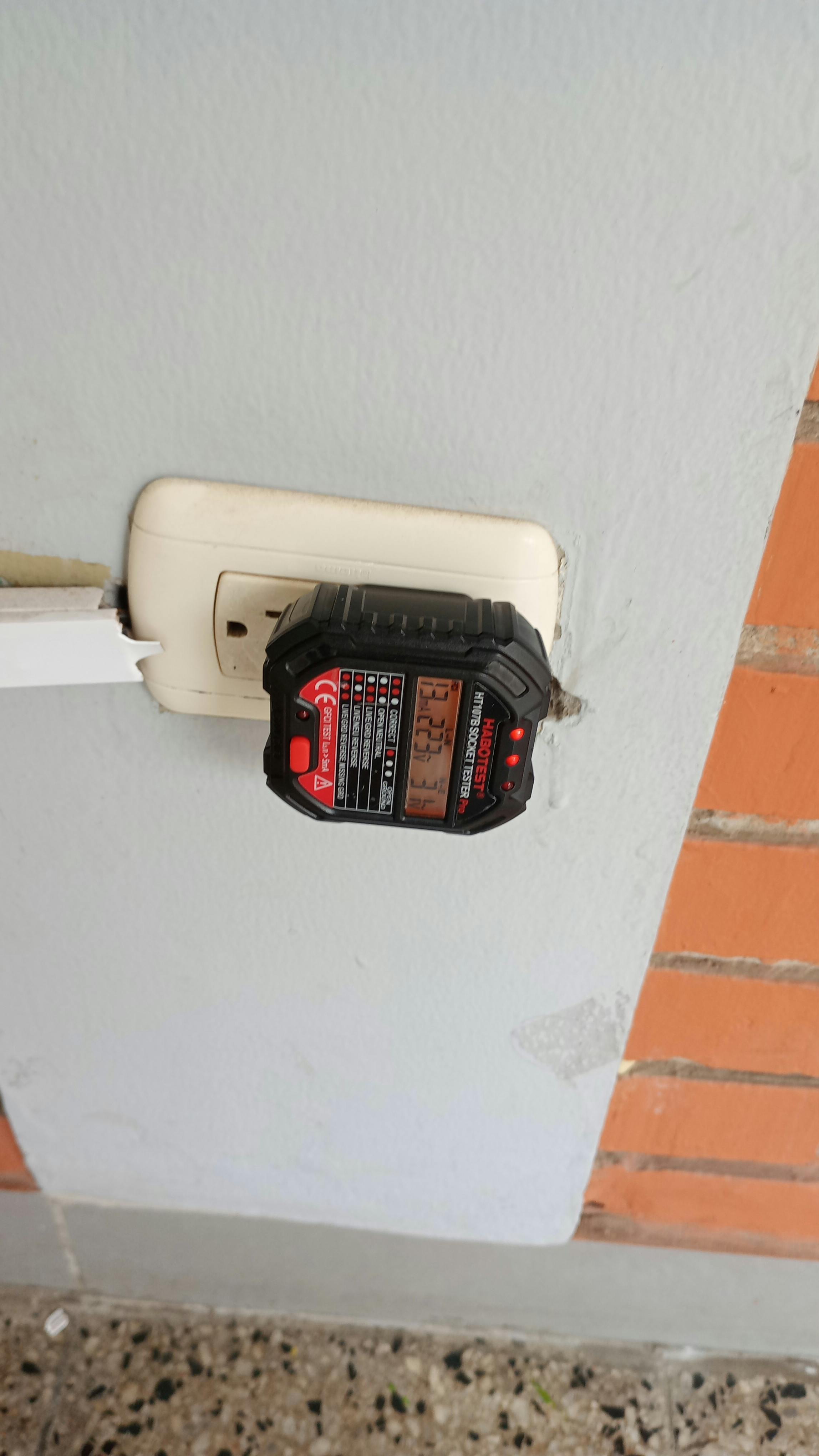

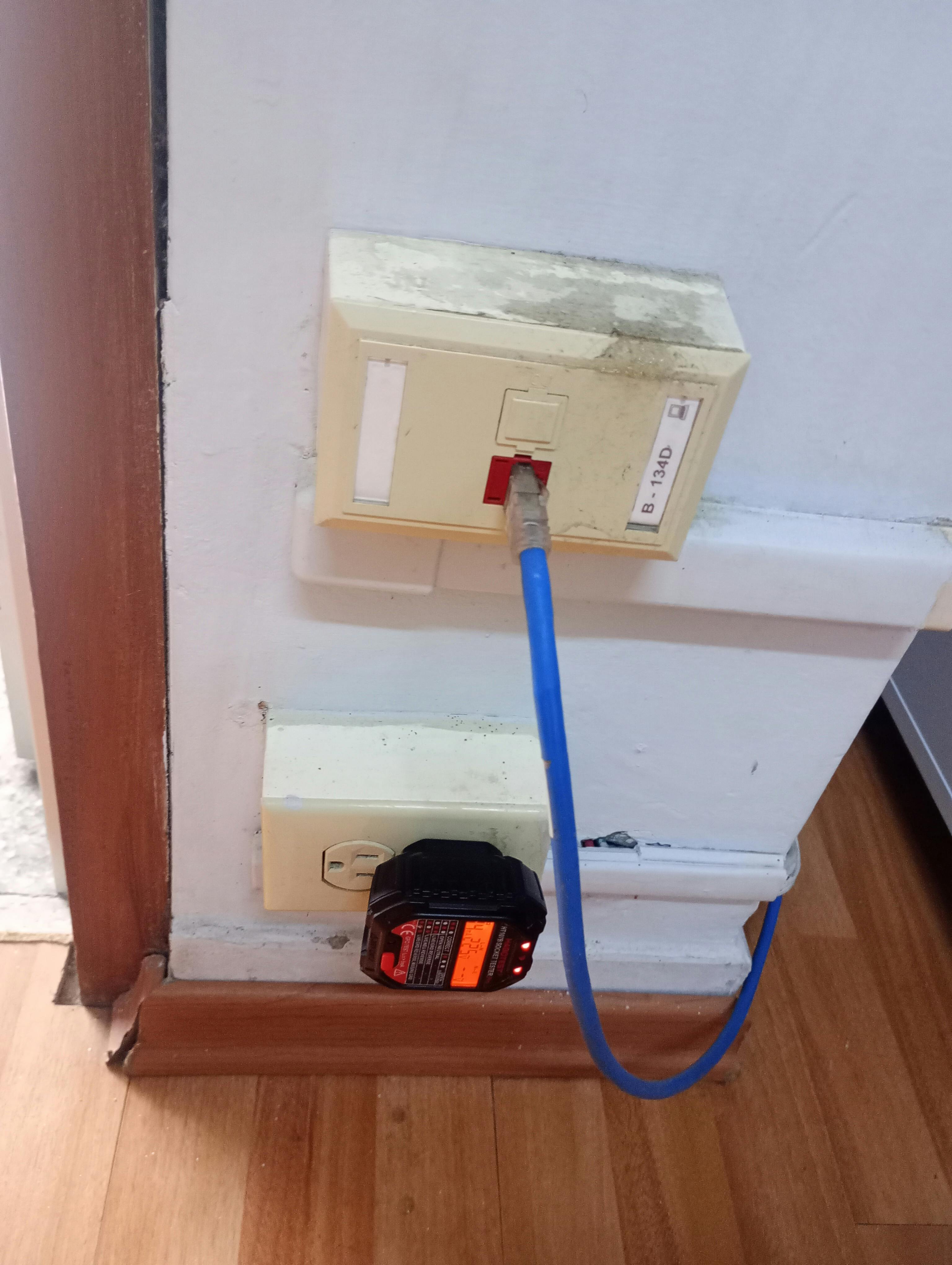

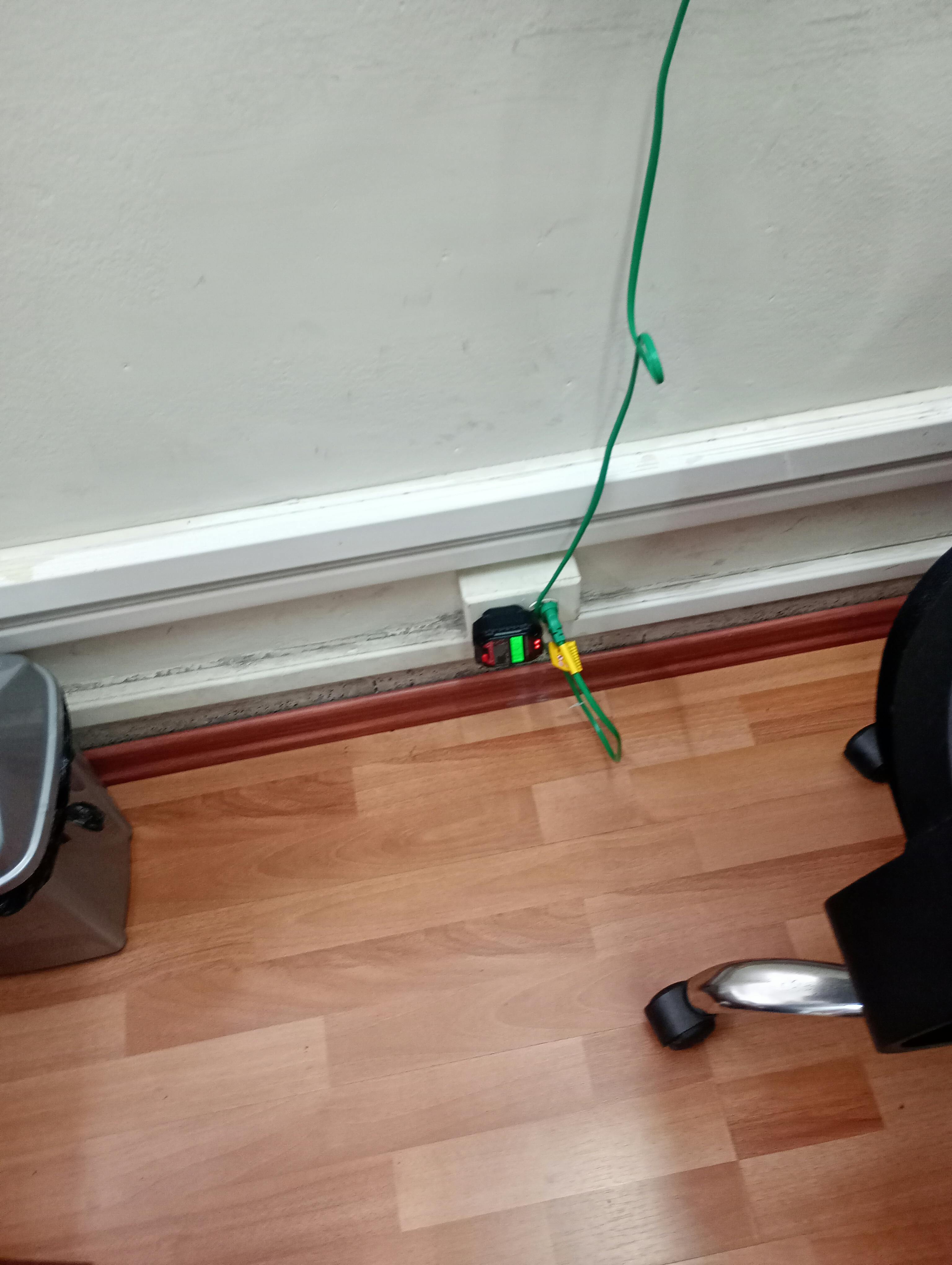

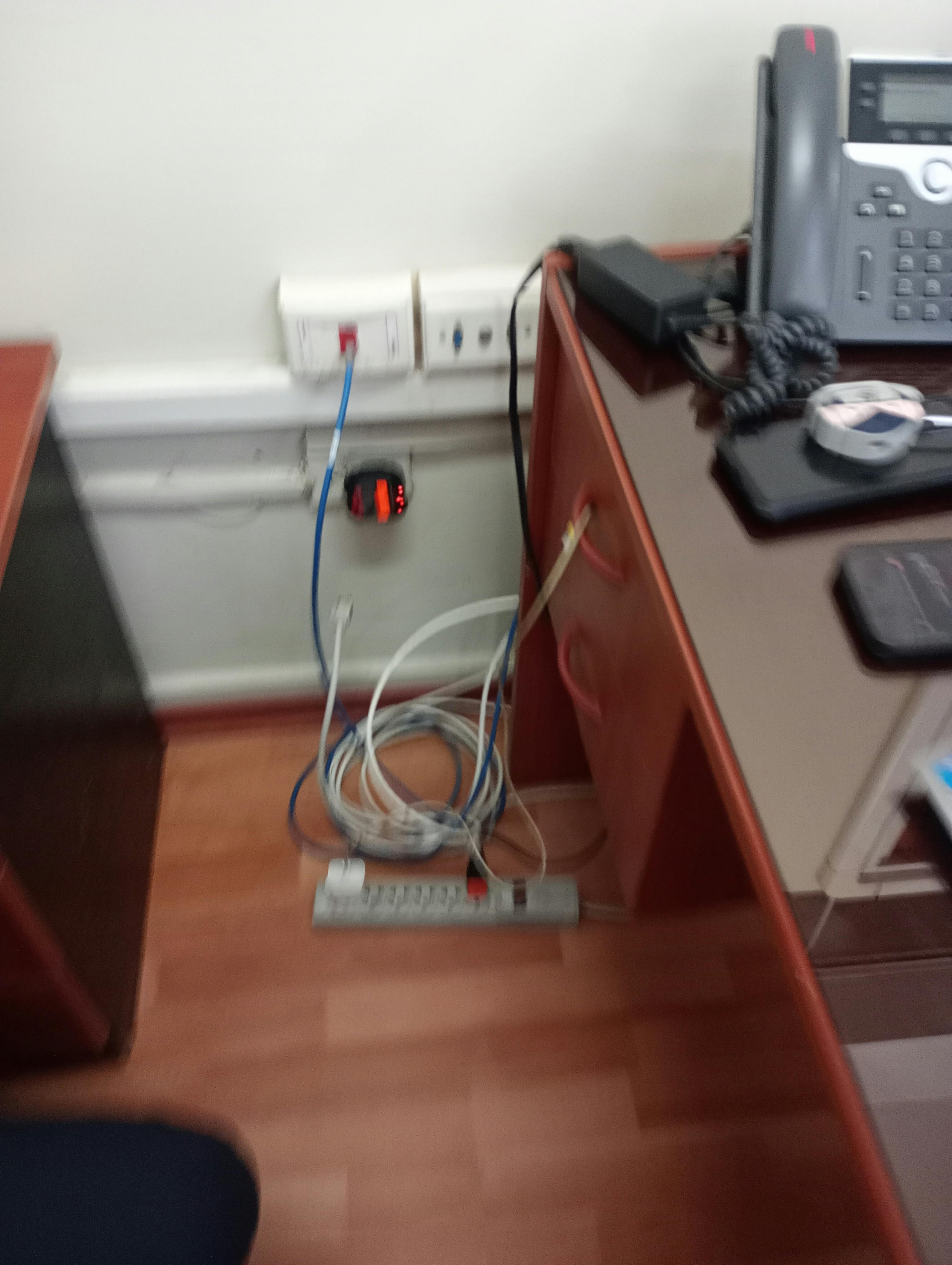

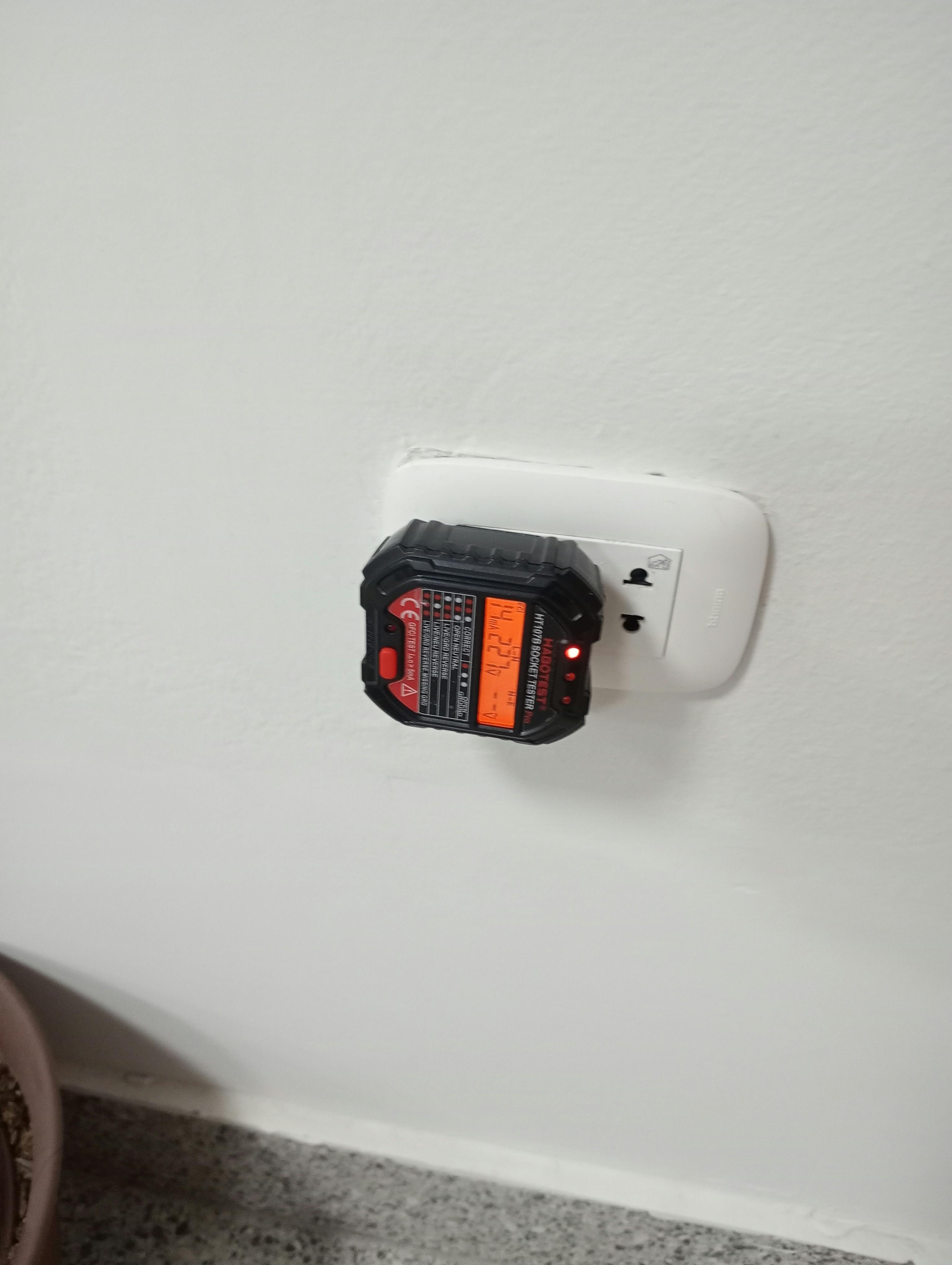

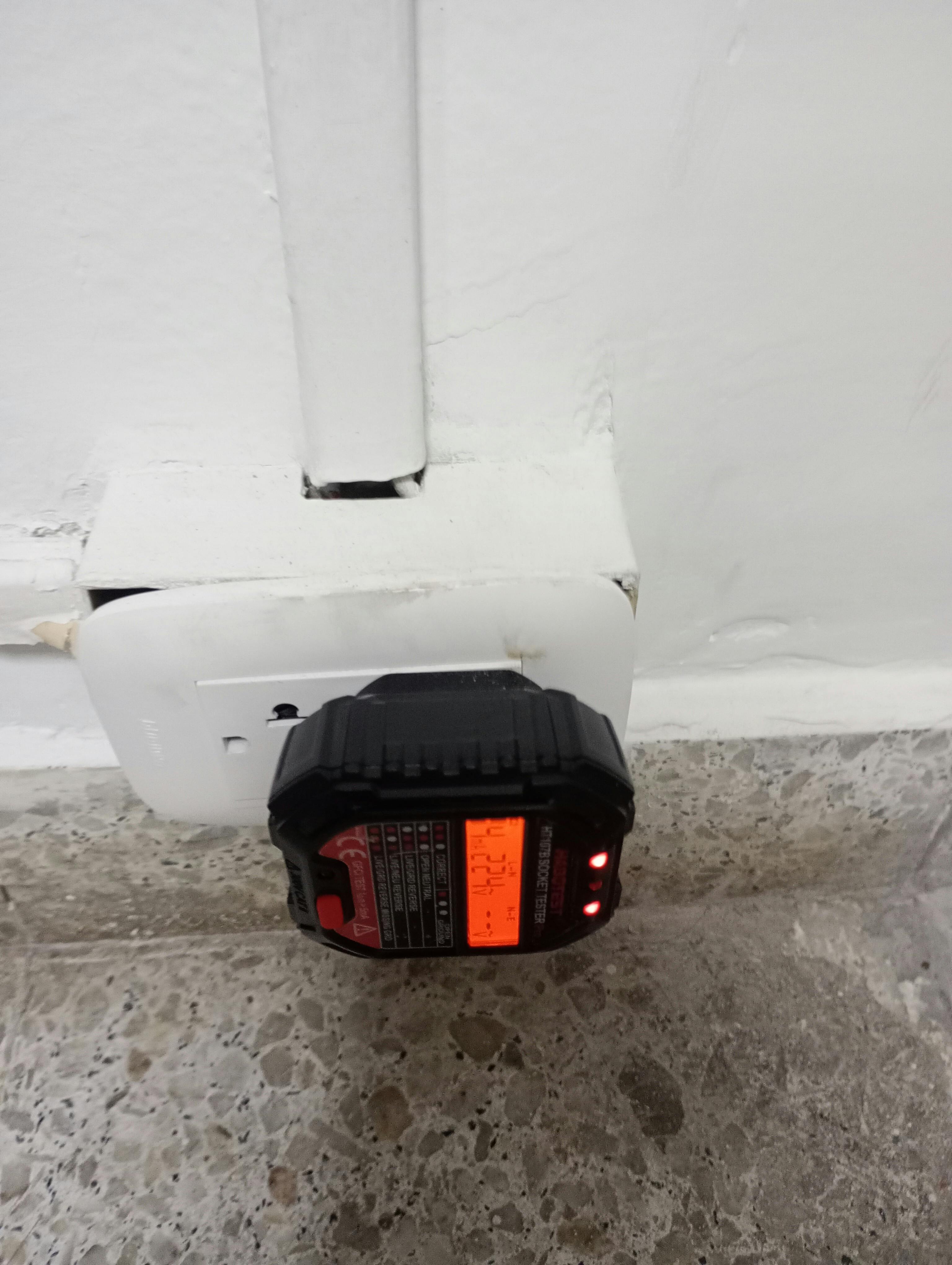

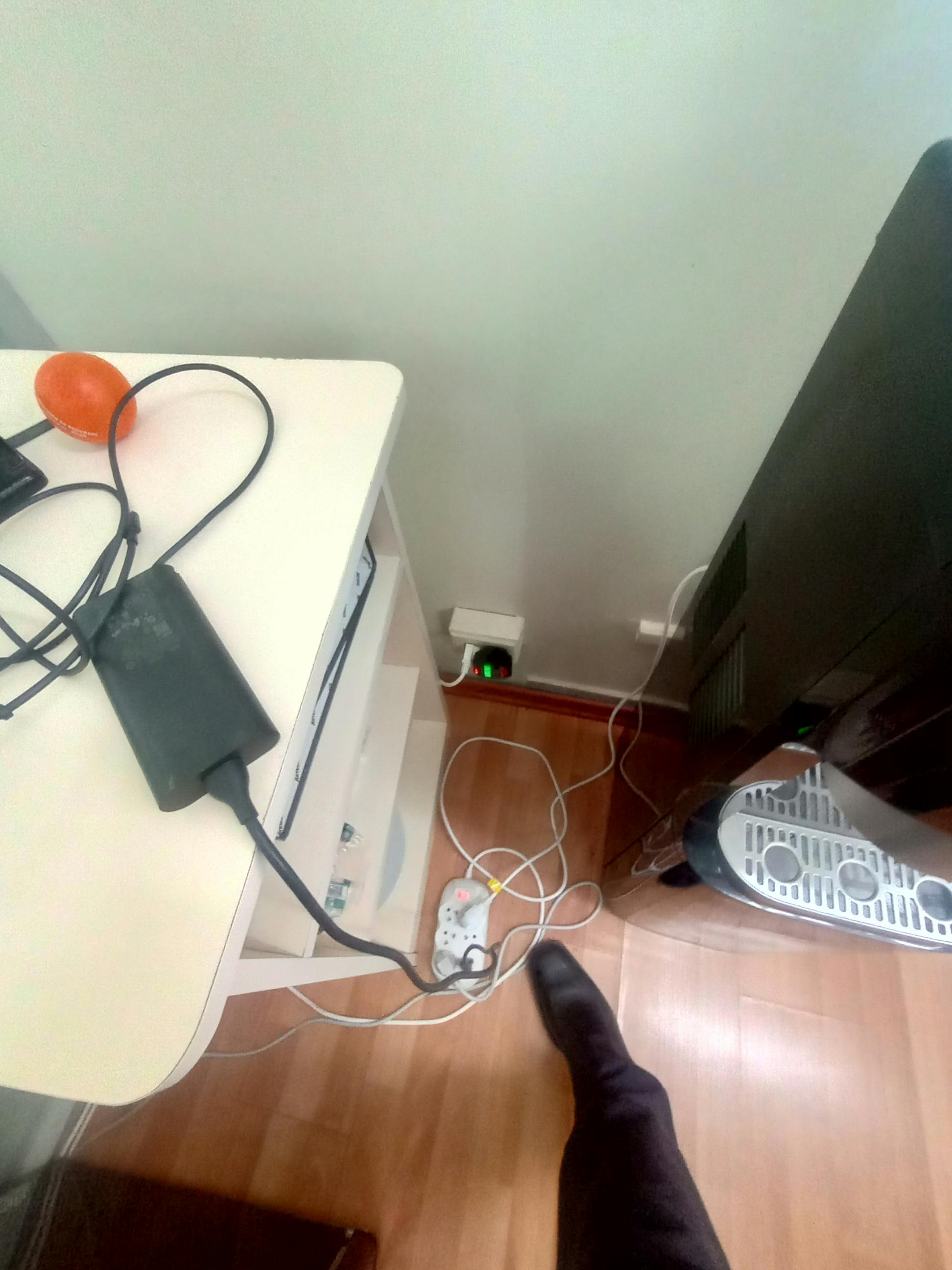

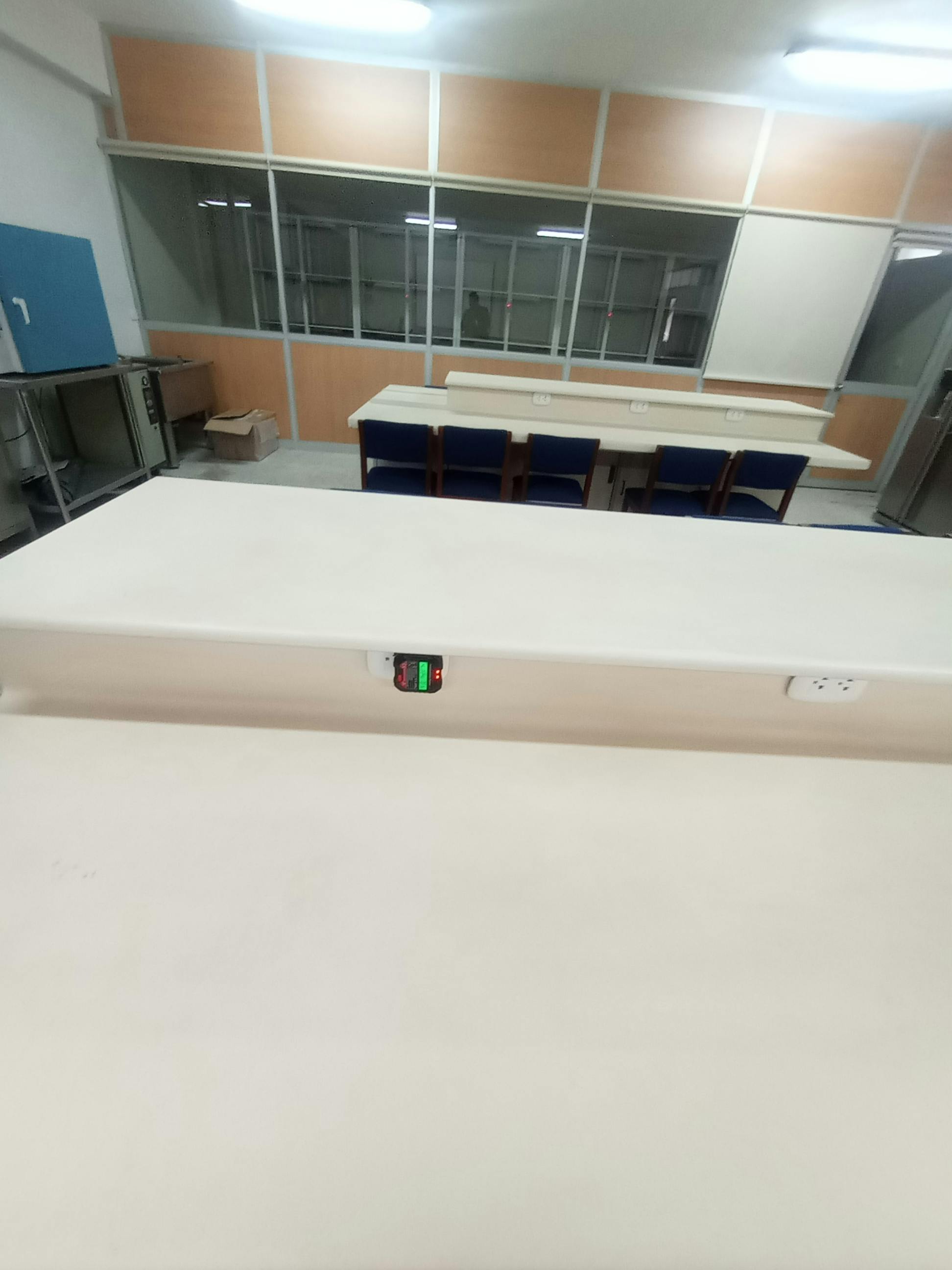

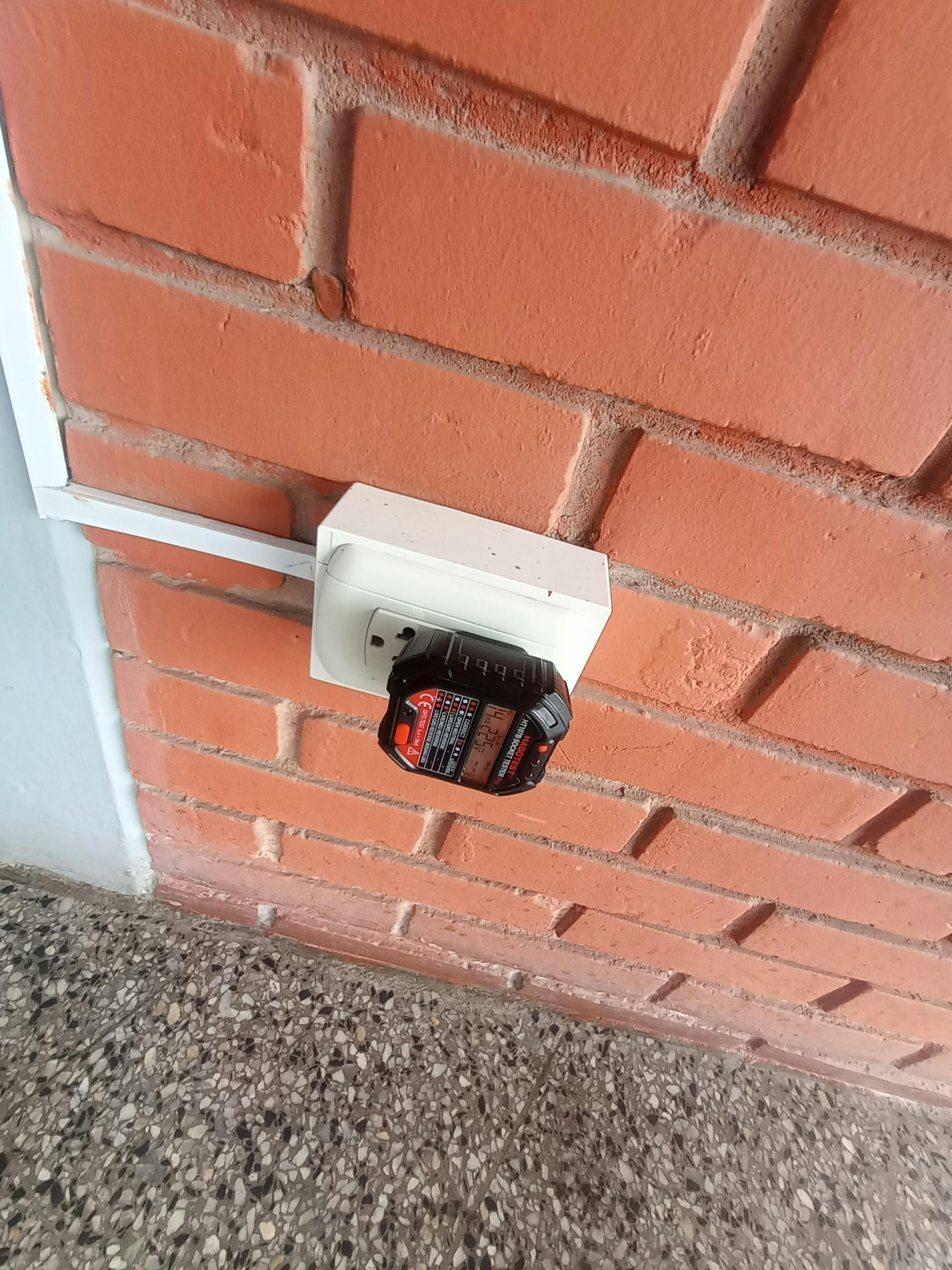

PANEL FOTOGRAFICO

⁠
