Tellusトイレの設置マニュアル

​
Hisumi Esaki
この度は、トイレへのTellus設置にご協力下さり誠にありがとうございます。こちらでは、設置に関する手順をご紹介致します。

⁠
⁠
⁠

Step1 : 設置前の準備

Tellusセンサー（ケーブル/ACアダプター）
デバイスID(000XXX)またはシリアル番号(V1-XX-XXXXXX)を設置前にメモ
ピンまたはコマンドテープ
メジャー
必要に応じて
養生テープ
延長コード

Step2 : 設置手順

トイレに鏡が無いかご確認ください。
トイレの中に鏡がある場合は、鏡に向かい合わない場所に設置をお願いします。
もし設置場所にお困りの場合は、Tellus社員までお問い合わせください。
設置する壁はトイレの後ろ側を推奨しています。
トイレの蓋を空けて、トイレの蓋でTellusセンサーの視界が隠れないように設置してください。
高さは、1.1m以上になるように設置します。
おおよその設置場所が特定できたら、テープ又はピンで設置します。
テープの場合は、２枚を両サイドにつけます。壁につけた後は30秒ほど押し続けることで、落下を防ぎます。
Tellusセンサーが固定できましたら、ケーブルを電源に繋げて完成です。
設置が終わったら、次は写真撮影です。
写真は、チューニングの際のノイズ源特定のために活用します。下記が映るように撮影していただけますと幸いです。
デバイスの位置が特定できるような写真
物や鏡などがある場合に、それらの位置が特定できるような写真
Tellusセンサーの位置を測定します。

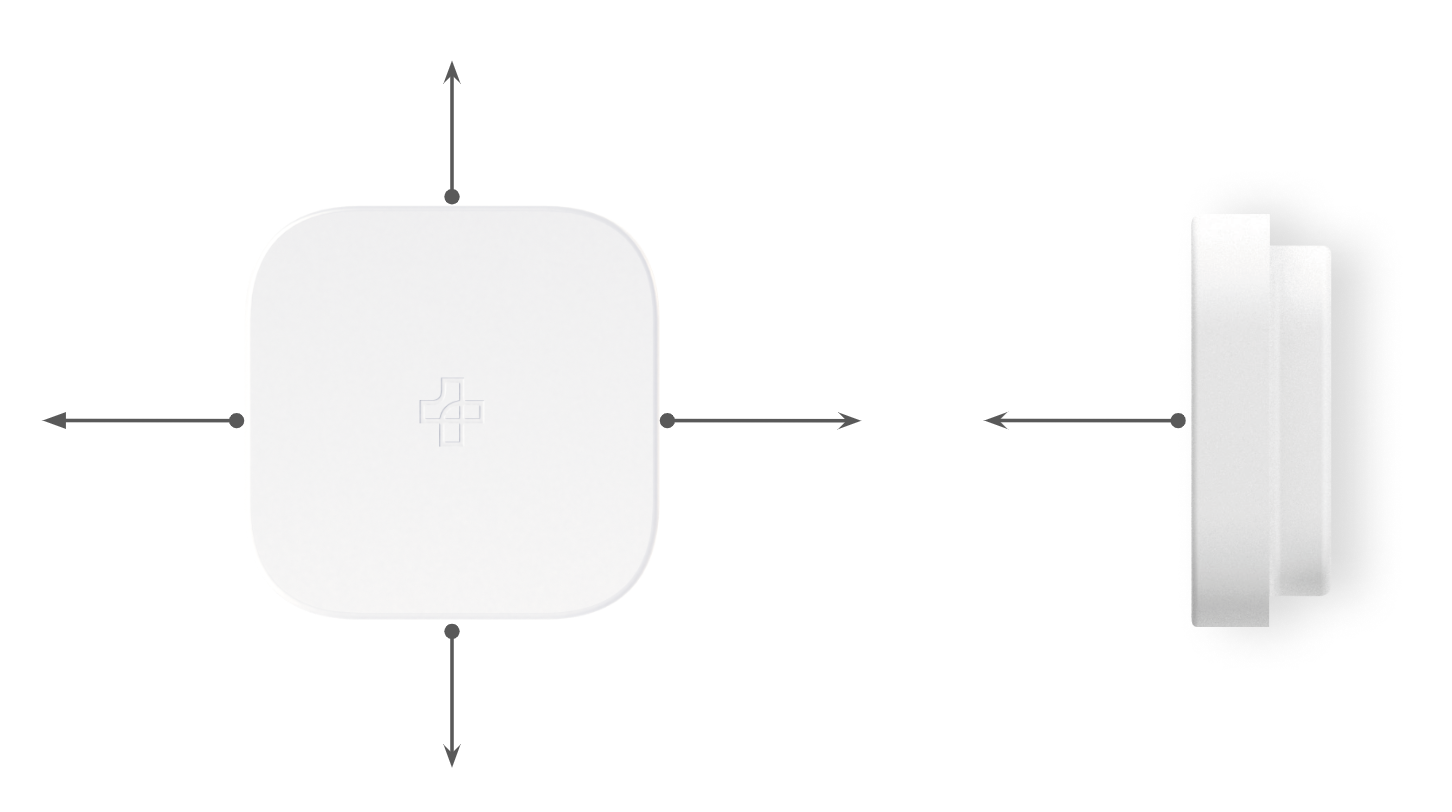

測定前の注意： 測定の際は、Tellusセンサーの端から測定をお願いします。
⁠
_ 2023-02-11 16.09.16.png
⁠
⁠

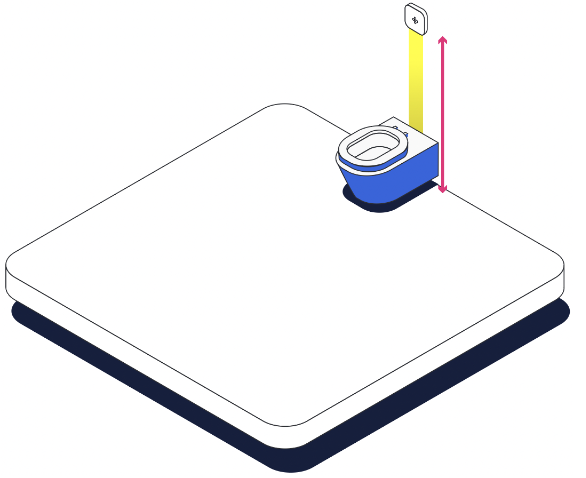

①床からデバイスの端までの長さ(1.1mよりも長い場所に設置してください)
⁠
_ 2023-02-11 15.24.37.png
⁠
⁠

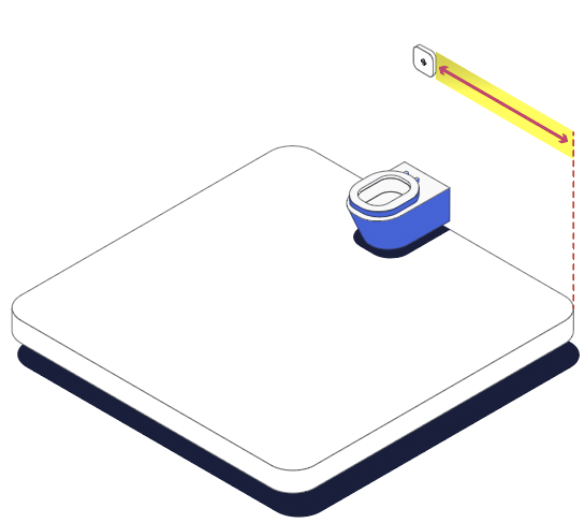

②デバイスに向かって、デバイスの端から右の壁までの長さ


⁠
スクリーンショット 2023-02-11 15.24.53.png
⁠
⁠

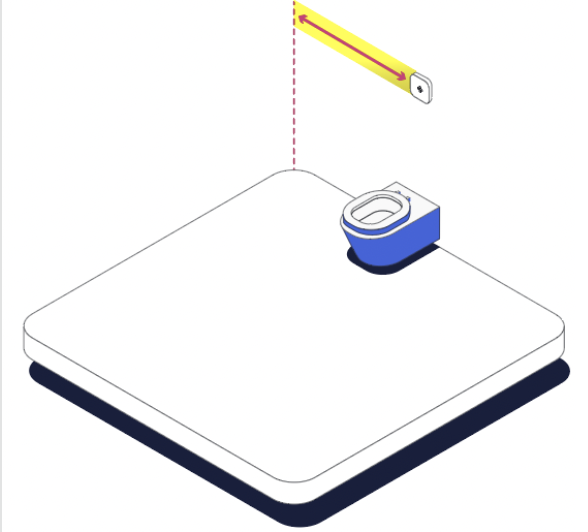

③デバイスに向かって、デバイスの端から左の壁までの長さ
⁠
_ 2023-02-11 15.25.09.png
⁠
⁠

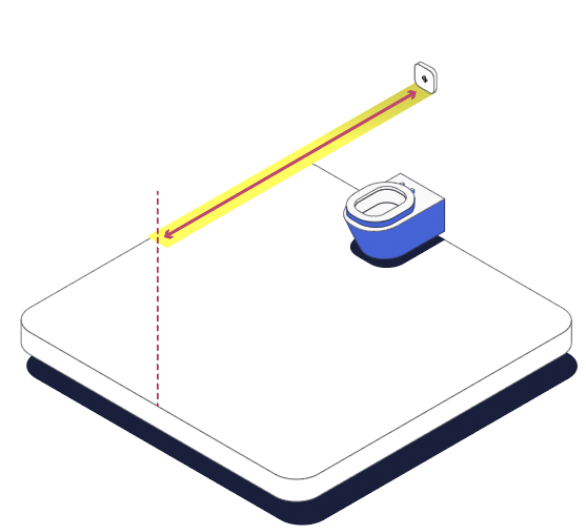

④デバイスから正面の壁までの長さ
⁠
_ 2023-02-11 15.25.19.png
⁠
⁠

Step3 : 撮影した写真と測距した長さをフォームに入力

⁠
https://forms.clickup.com/25602060/f/rda0c-3743/DEZIZLTDYRVZ3QQSMY
⁠
⁠
お疲れ様でした。ご協力をありがとうございました。
⁠
⁠
⁠
