Hướng dẫn cài đặt Bộ Controller đọc thông số Inverter

1. Tính năng sản phẩm

Thực hiện đọc thông số của bộ Inverter điện áp mái

2. Thêm thiết bị Bộ Controller

B1: Đăng nhập vào ứng dụng RalliSmart

B2: Vào cài đặt Wifi của điện thoại. Kết nối vào mạng Wifi do Bộ Controller phát ra (RD_CNV_XXXX – XXXX là 4 ký tự cuối mã MAC của Bộ Controller, password là ABC123456)

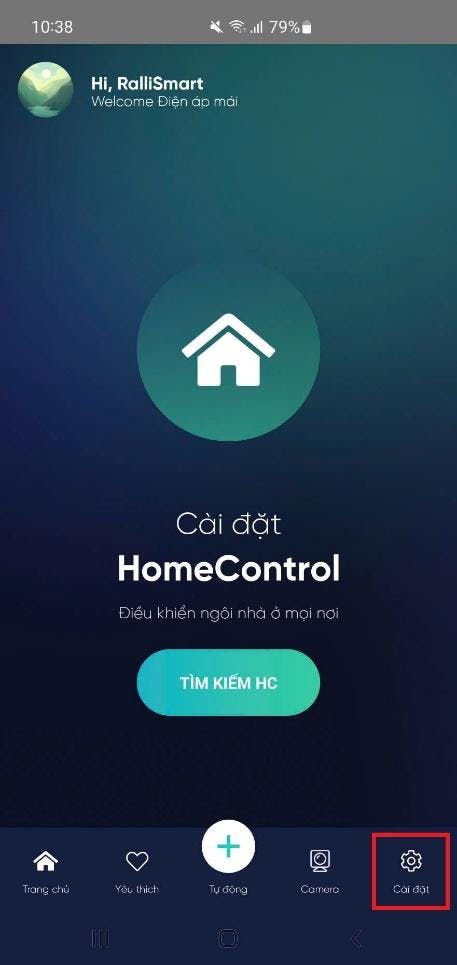

B3: Quay lại ứng dụng RalliSmart, lựa chọn mục “Cài đặt” (Hình 2.1)

B4: Lựa chọn “Quản lý thiết bị” (Hình 2.2)

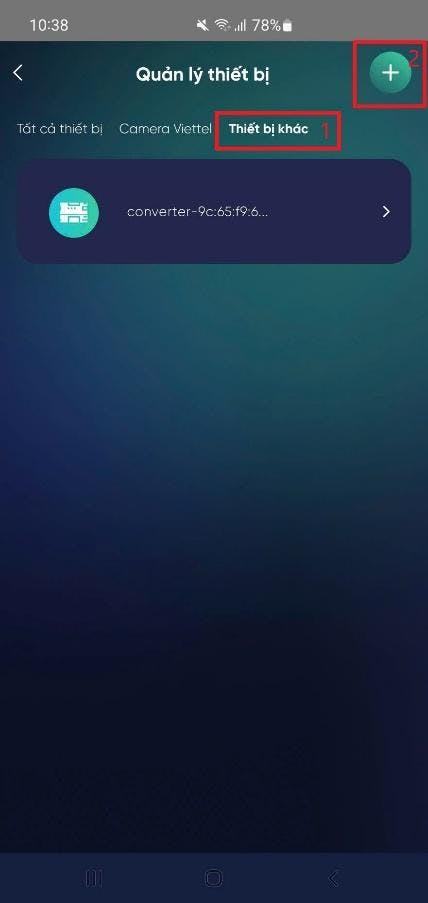

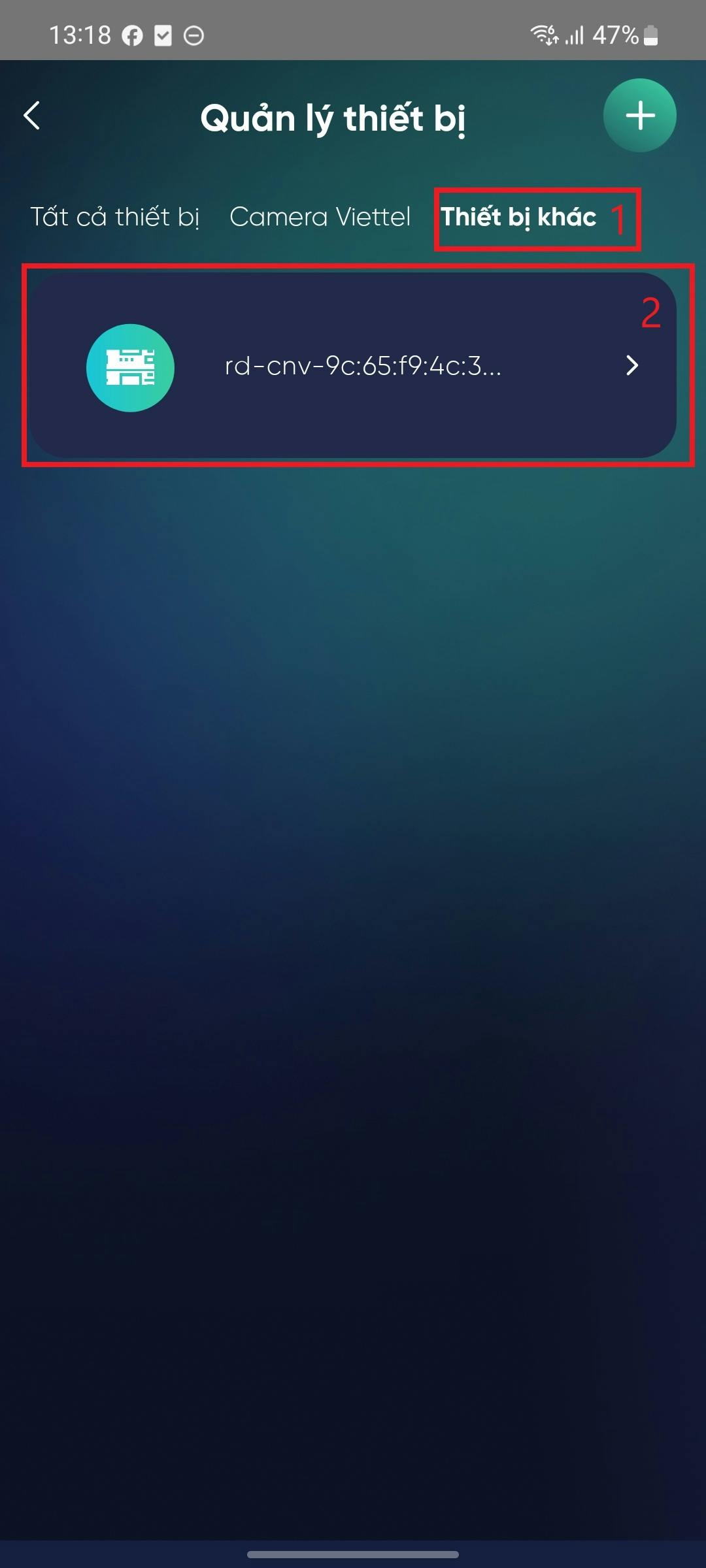

B5: Lựa chọn “Thiết bị khác” (Hình 2.3)

B6: Chọn dấu “+” ở góc bên phải để thêm thiết bị (Hình 2.3)

B7: Chọn “Bộ đọc thông số” và tích chọn Bộ Controller đọc thông số. Sau đó ấn Thêm thiết bị để thực hiện quét thiết bị (Hình 2.4)

B8: Hệ thống thực hiện quét thiết bị trong 3 phút (Hình 2.5)

B9: Sau khi quét thiết bị thành công, tên wifi do Bộ Controller đã hiện lên màn hình. Click vào tên của Bộ Controller (Hình 2.6)

⁠

Hình 2.1 Hình 2.2

⁠

Hình 2.3 Hình 2.4

⁠

Hình 2.5 Hình 2.6

2.1 Thêm thiết bị qua WIFI - Bộ Controller chưa kết nối mạng

B1: Đảm bảo bộ Controller chưa có kết nối mạng

⁠

B2: Tại màn hình quét HC (Hình 2.6), nếu bộ Controller chưa kết nối mạng. Sau khi nhấn vào tên của bộ Controller, hiển thị giao diện Cấu hình mạng bao gồm danh sách các wifi khả dụng mà bộ Controller quét được

⁠

B3: Chọn một mạng wifi phù hợp (Ví dụ wifi “Test_Guest”)

B4: Nhập mật khẩu của mạng Wifi và nhấn “Kết nối”

⁠

B5: Hiển thị thông báo kết nối thành công và trở về giao diện thêm mới Bộ Controller đã được kết nối Sim.

B2: Tại màn hình quét HC (Hình 2.6), nếu bộ Controller chưa kết nối mạng và đã cài đặt Sim, sau khi nhấn vào tên của Bộ Controller, hiển thị màn chờ thêm thiết bị trong khoảng 1 phút

⁠

B3: Nếu thêm thiết bị thành công. Hệ thống hiển thị popup “Thêm thiết bị thành công”. Màn hình chuyển về giao diện Thêm thiết bị bộ Controller

⁠
