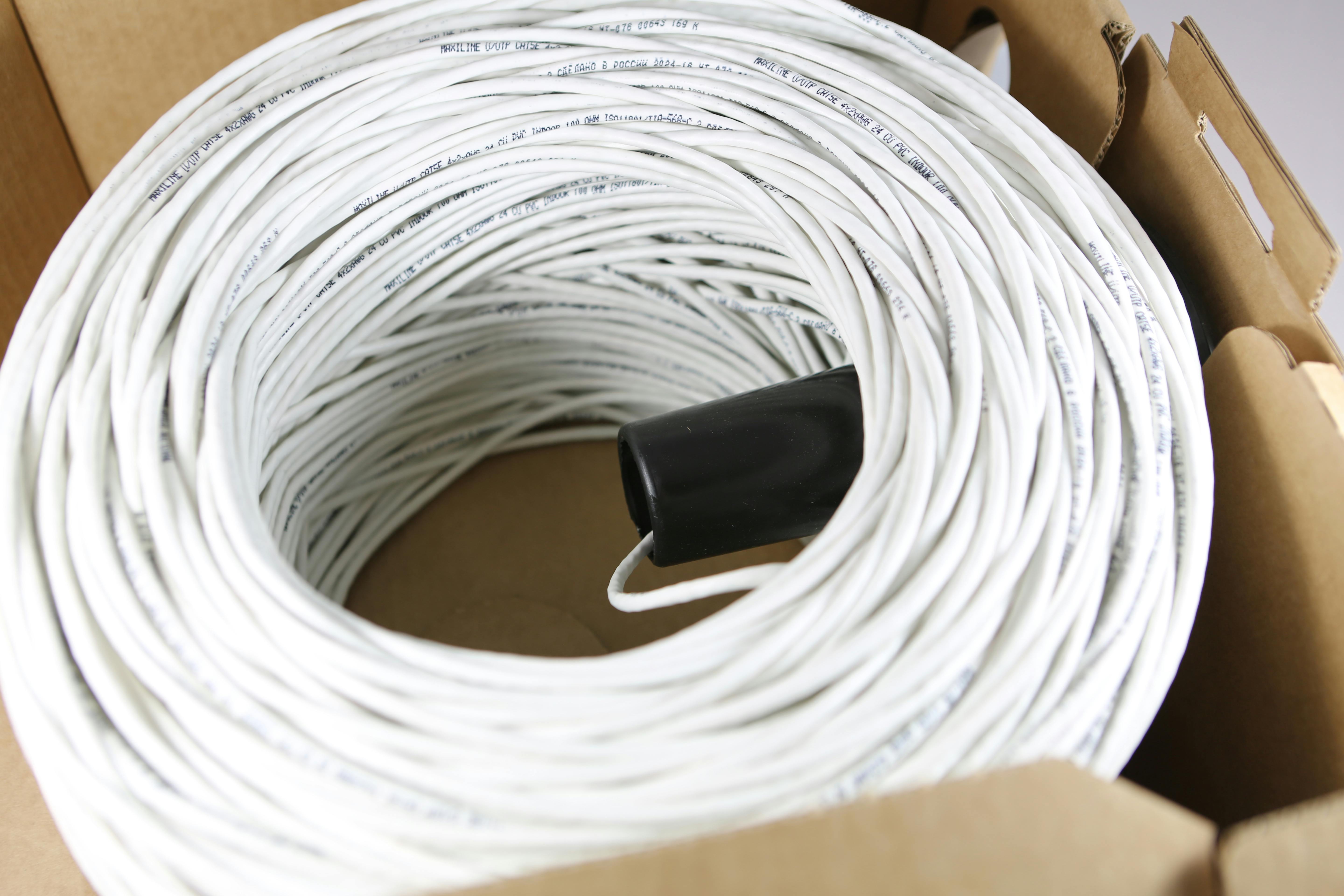

Линейка продукции Maxiline состоит всего из четырех типов LAN кабелей.
16-0101: MAXILINE U/UTP 5e 4х2хAWG24 Cu PVC In. 305м
16-0102: MAXILINE U/UTP 5e 4x2xAWG24 Cu PE Out. 305м
16-1001: MAXILINE F/UTP 5e 4х2хAWG24 Cu PVC In. 305м
16-1002: MAXILINE F/UTP 5e 4x2xAWG24 Cu PE Out. 305м

Краткие описания
MAXILINE U/UTP 5e 4х2хAWG24 Cu PVC In. 305м (16-0101)
Тип: Неэкранированный витая пара (U/UTP)
Категория: 5e
Проводник: Медный (Cu), AWG24
Изоляция: ПВХ (PVC)
Длина: 305 метров
Вес: 8,85 кг

MAXILINE U/UTP 5e 4x2xAWG24 Cu PE Out. 305м (16-0102)
Тип: Неэкранированный витая пара (U/UTP)
Категория: 5e
Проводник: Медный (Cu), AWG24
Изоляция: Полиэтилен (PE)
Длина: 305 метров
Вес: 7,93 кг

MAXILINE F/UTP 5e 4х2хAWG24 Cu PVC In. 305м (16-1001)
Тип: Экранированный витая пара (F/UTP)
Категория: 5e
Проводник: Медный (Cu), AWG24
Изоляция: ПВХ (PVC)
Длина: 305 метров
Вес: 11,28 кг

MAXILINE F/UTP 5e 4x2xAWG24 Cu PE Out. 305м (16-1002)
Тип: Экранированный витая пара (F/UTP)
Категория: 5e
Проводник: Медный (Cu), AWG24
Изоляция: Полиэтилен (PE)
Длина: 305 метров
Вес: 10,65 кг

Общее описание с техническими характеристиками

LAN кабели Maxiline разработаны для обеспечения надежной передачи данных с оптимизированными затратами. Все кабели в линейке имеют следующие общие технические характеристики:

Форма и материалы

Тип проводника: Одножильный (Solid)
Изоляция: Высокоплотный полиэтилен
Структура кабеля: сердечник 4x2
Оболочка: PVC (для внутренних),PE (для наружных)
Длина кабеля: 305 ± 5 м
Диаметр сердечника: 0.46 мм
Толщина изоляции сердечника: 0.21 ± 0.03 мм
Плотность скрутки пар: Не более 25 мм
Толщина оболочки кабеля: 0.5 мм
Диаметр кабеля: Не более 4.5 мм

Механические параметры

Удлинение проводника: Не менее 8%
Удлинение оболочки кабеля: Не менее 100%
Прочность на разрыв: Не менее 9 МПа
Рабочая температура: от -20 до +60°C
Вес: Не более 0.029 кг

Электрические характеристики

Сопротивление: Не более 124 Ом/км
Импеданс: 100 ± 15 Ом
Несбалансированное сопротивление пар: Не более 2%
Несбалансированное сопротивление между сердечниками: Не более 4%
Диэлектрическое сопротивление на 1000 м: Не более 5000 МОм
Тестирование на напряжение 0.7 кВ при 50 Гц в течение 1 мин: Изоляция не должна разрушаться
Емкость на частоте 1.0 КГц: Не более 56 нФ
Несбалансированная емкость к земле на частоте 1.0 КГц: Не более 1600 пФ
Время задержки сигнала в диапазоне 4 – 100 МГц: Не более 567 нс/100 м
Параметры передачи кабеля
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Параметр
Частота (МГц)
Показатель
Единицы измерения
Задержка сигнала между парами
4 – 100
Не более
нс/100 м
Затухание
1
Не более
дБ/100 м

4
4.8
дБ/100 м

10
7.7
дБ/100 м

16
9.9
дБ/100 м

20
11.1
дБ/100 м

31.25
14.4
дБ/100 м

62.5
17
дБ/100 м

100
27
дБ/100 м
PS NEXT
1
Не менее
дБ/100 м

4
53.3
дБ/100 м

10
47.3
дБ/100 м

16
44.2
дБ/100 м

20
42.8
дБ/100 м

31.25
39.9
дБ/100 м

62.5
35.4
дБ/100 м

100
32.3
дБ/100 м
NEXT
1
Не менее
дБ/100 м

4
56.3
дБ/100 м

10
50.3
дБ/100 м

16
47.2
дБ/100 м

20
45.8
дБ/100 м

31.25
42.9
дБ/100 м

62.5
38.4
дБ/100 м

100
35.3
дБ/100 м
PS EL FEXT
1
Не менее
дБ/100 м

4
49
дБ/100 м

10
41
дБ/100 м

16
36.9
дБ/100 м

20
35
дБ/100 м

31.25
31.1
дБ/100 м

62.5
25.1
дБ/100 м

100
21
дБ/100 м
EL FEXT
1
Не менее
дБ/100 м

4
52
дБ/100 м

10
44
дБ/100 м

16
39.9
дБ/100 м

20
38
дБ/100 м

31.25
34.1
дБ/100 м

62.5
28
дБ/100 м

100
24
дБ/100 м
Возвратные потери (RL)
1
Не менее
дБ

4
23
дБ

10
25
дБ

16
25
дБ

20
25
дБ

31.25
23.6
дБ

62.5
21.5
дБ

100
20.1
дБ
There are no rows in this table
⁠



Продуктовая линейка Maxiline предлагает экономически эффективные решения для операторов связи и других клиентов, нуждающихся в надежных и доступных LAN кабелях.
