Reelex2

Упаковка Reelex 2

⁠

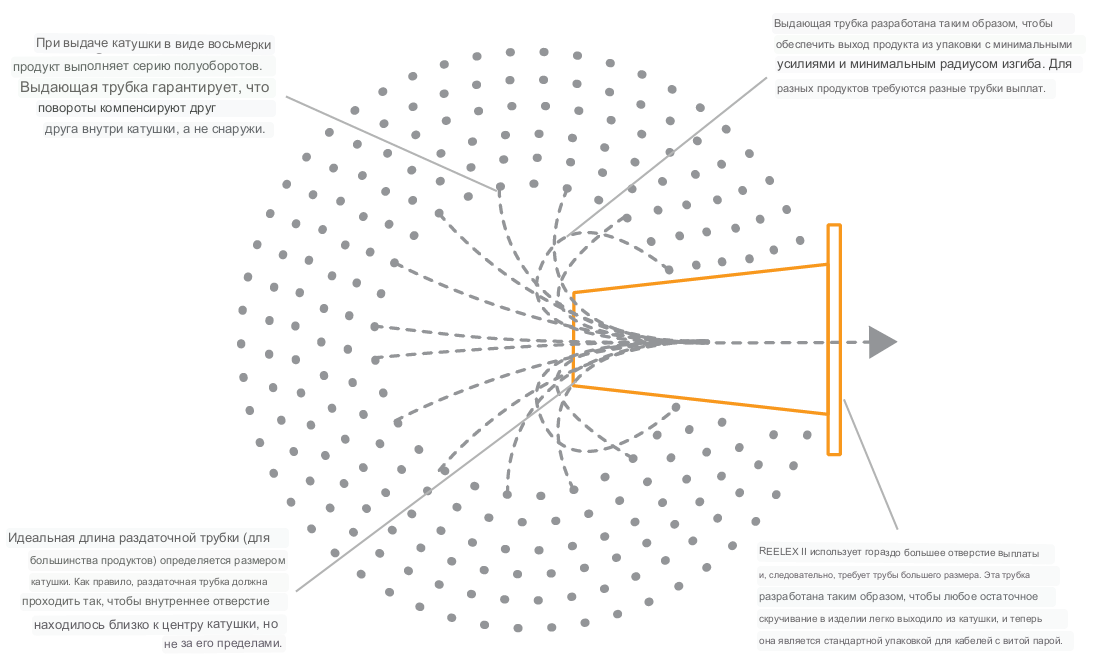

Такая уникальная упаковка при размотке распускается изнутри наружу без скручиваний, спутываний и зацепов. Поскольку катушка не вращается во время размотки, инерция отсутствует. Так же упаковка снабжается широким соплом, что значительно увеличивает возможные углы и скорость размотки кабеля.

⁠

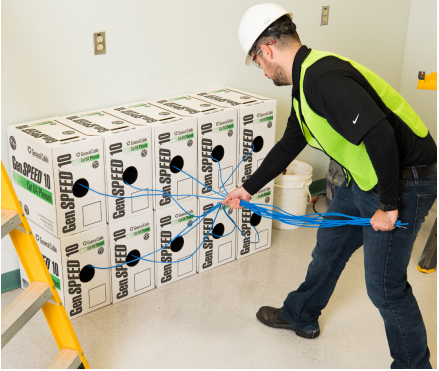

Выше можно видеть для чего такая технология разрабатывалась и внедрялась. Благодаря увеличенной скорости размотки можно выгружать кабель сразу из группы упаковок. Такой способ активно практикуется при прокладке параллельных трактов связи. Например, при подключении систем видеонаблюдения или СКС.

Упаковка Reelex 2 или аналог с увеличенным диаметром сопла позволяет оптимизировать работу по двум направлениям:

Характеристики по параметру Return Loss кабеля категории 5е могут изменяться до 5дБ при выпуске из коробки с узким соплом и широким. Данный запас позволяет уменьшить внутренние требования к квалификации монтажа и условий прокладки кабеля.

Наиболее важная причина применения упаковки с увеличенным соплом связана с повышением скорости и диапазонов угла размотки, что значительно увеличивает скорость монтажа. В особенности это заметно при прокладке кабельных магистралей сразу из нескольких упаковок.

В зависимости от специфики объекта угол размотки и положение упаковки может сильно меняться. Также, в упаковке с узким соплом повышена вероятность застревания, так как узел или загиб кабеля не может проскользнуть через узкое сопло. Это приводит к застреванию всего пучка (бандла) и, как следствие, значительному замедлению процесса монтажа. Альтернативой упаковки с широким соплом можно считать упаковку с пластиковым барабаном на ножках, но мы замечаем, что такое исполнение, как правило, дороже.

Характеристики упаковки

Характеристики упаковки

Тип

REELEX I (обычная)

REELEX II

Угол размотки кабеля из коробки

40-60 градусов

70 градусов и более

Примеры упаковок

⁠

Труба для выдачи

Двухкомпонентная пластиковая

Однокусочная формы воронки

Длина трубы для выдачи

5 - 15 см

6 > 15 см

Диаметр трубы для выдачи

ø 2 см

ø > 6.35 см

Рекомендуемый диапазон диаметра продукта

Минимум: ø 0.25 мм Максимум: ø 3.81 мм

Минимум: ø 2.5 мм Максимум: ø 12.7 мм

Типы поддерживаемых диаметров катушек

ø (23 - 41 см)

ø (30.5 - 56 см)

Типичные примеры продуктов

Rexant, Net.On, ITK, ТКЗ

Suprlan, Panduit, Commscope, Draka UK, Siemon
