Visita LEDUX 11/Abril/2024

Antecedentes

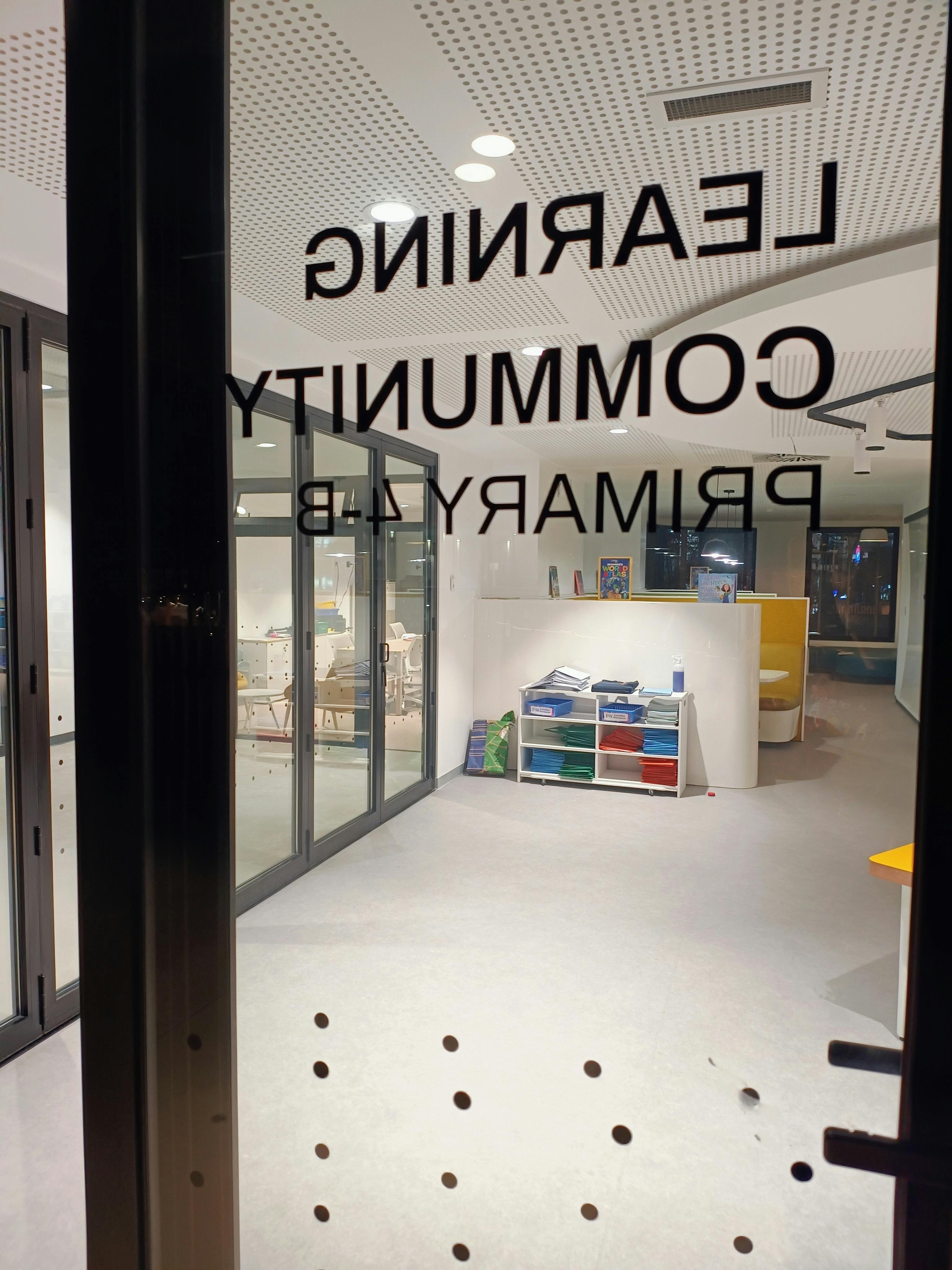

El cliente (DVC) solicitó una revisión de los hexágonos ubicados en aula Primary 4A del segundo piso (Comunidad C) ya que no podían controlar su prendido y apagado.

⁠

Hallazgos

Se encontró que el interruptor diferencial asociado al circuito 36 estaba apagado, razón por la cual la línea DALI no estaba activa, haciendo imposible el control de todos los dispositivos DALI de este tablero, no sólo de los hexágonos reportados con problemas.

⁠

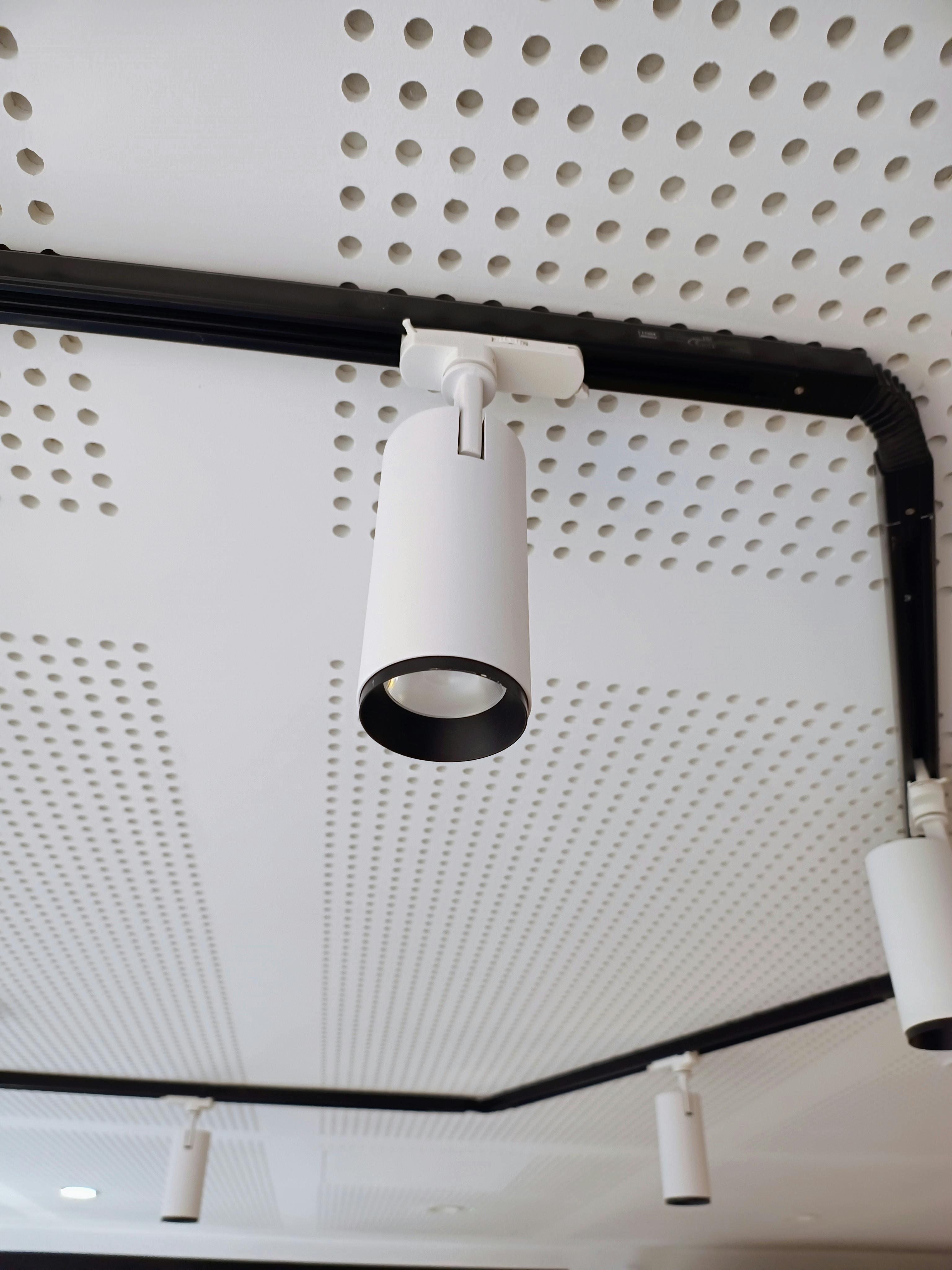

2. Una vez resuelto el punto 1, se detectó que uno de los SPOTS de los rieles reportados con problemas tenía el dial que en un valor distinto a los demás; razón por la cual no podía ser controlado conjuntamente con las demás lámparas instaladas en el mismo riel. También se pudo notar que el seguro de dicha lámpara estaba flojo, por lo que también tuvo que ser ajustado.

⁠

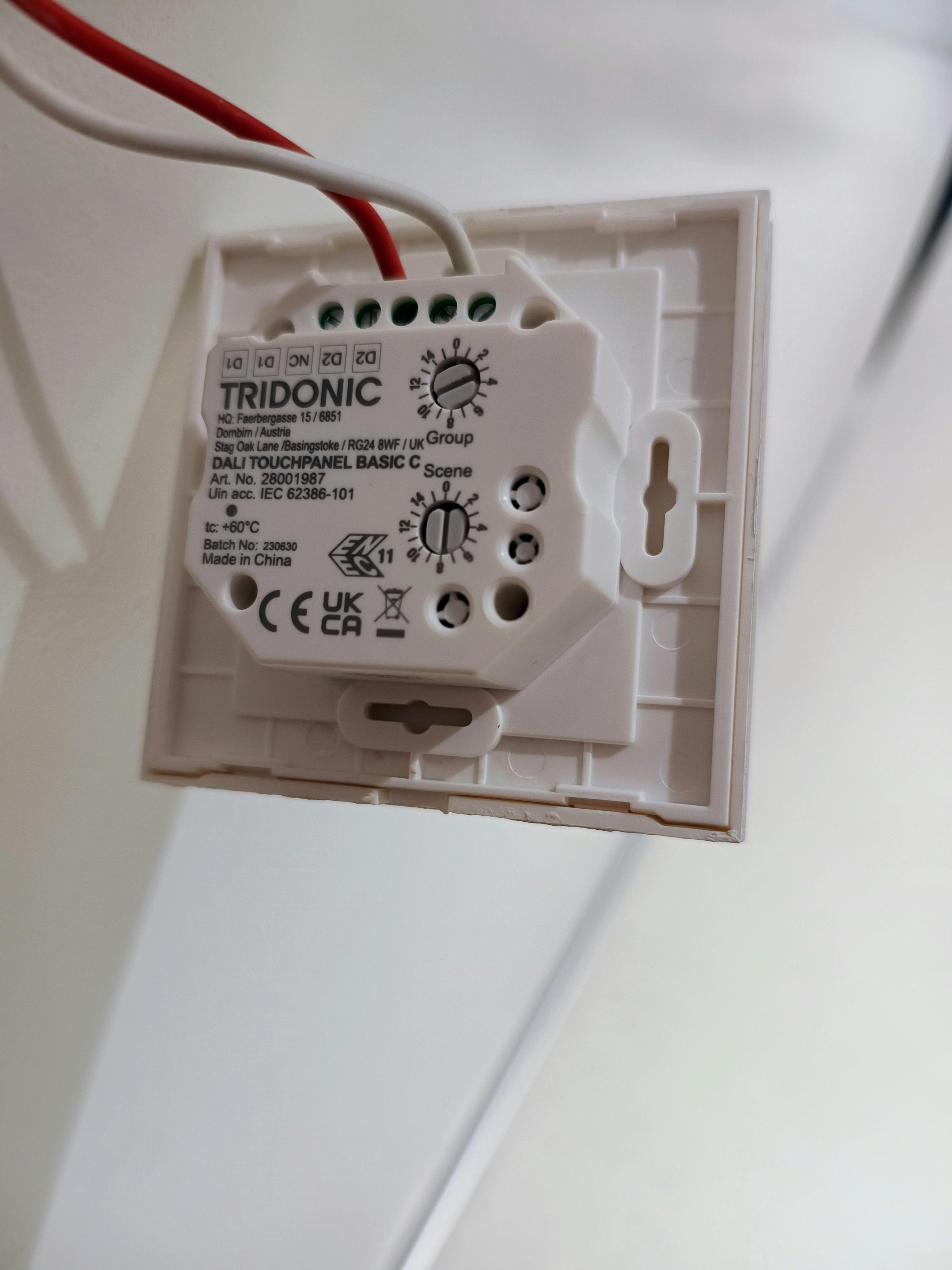

3. Finalmente se detectó que el DIAL ubicado en el touchpanel del hexágono ubicado el ambiente posterior del aula Primary 4A, estaba con un valor de grupo distinto al de la configuración original, razón por la cual no podía controlar al hexágono correspondiente.

⁠

Recomendaciones finales

Si bien se dejó el ambiente funcionando correctamente, se dejan las siguientes recomendaciones:

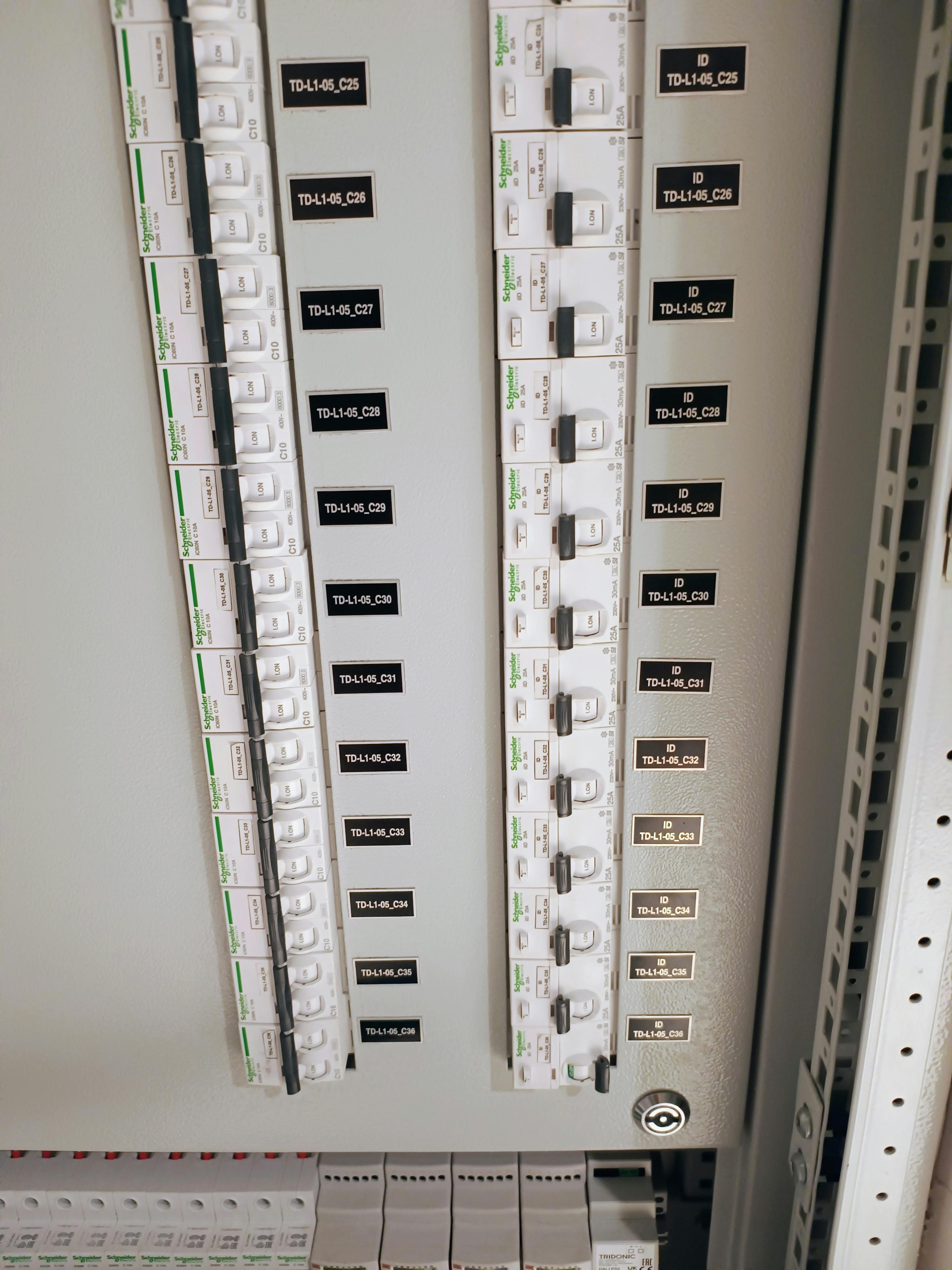

Revisar el motivo por el cual saltó el interruptor diferencial del circuito 36, para que éste incidente no se repita; ya que como se mencionó más arriba, éste controla la alimentación DALI de todos los dispositivos de este tablero.

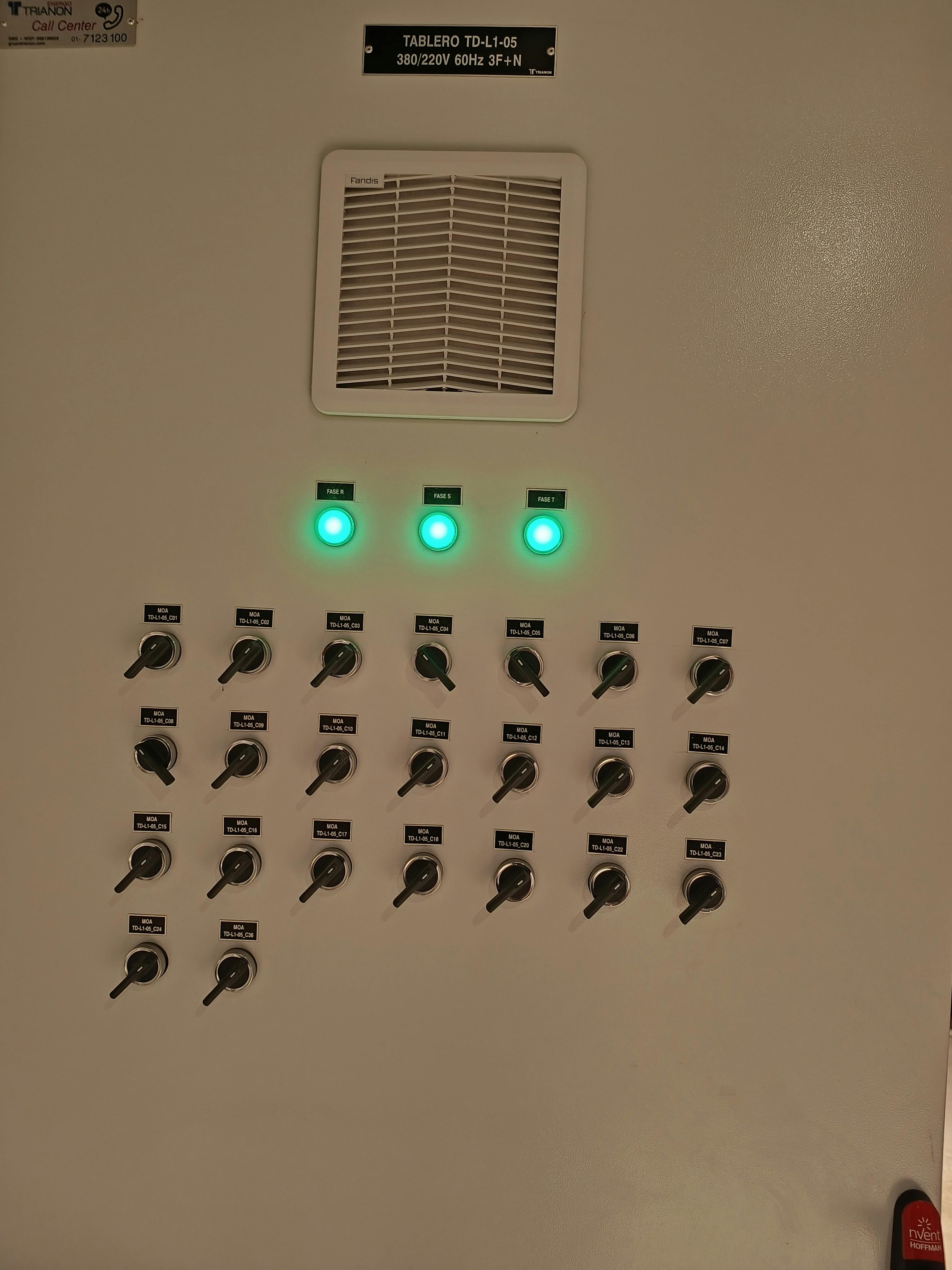

2. Rotular los circuitos 4, 5 y 8 del tablero TD-L1-05 como hexágonos DALI para futuras referencias.

⁠

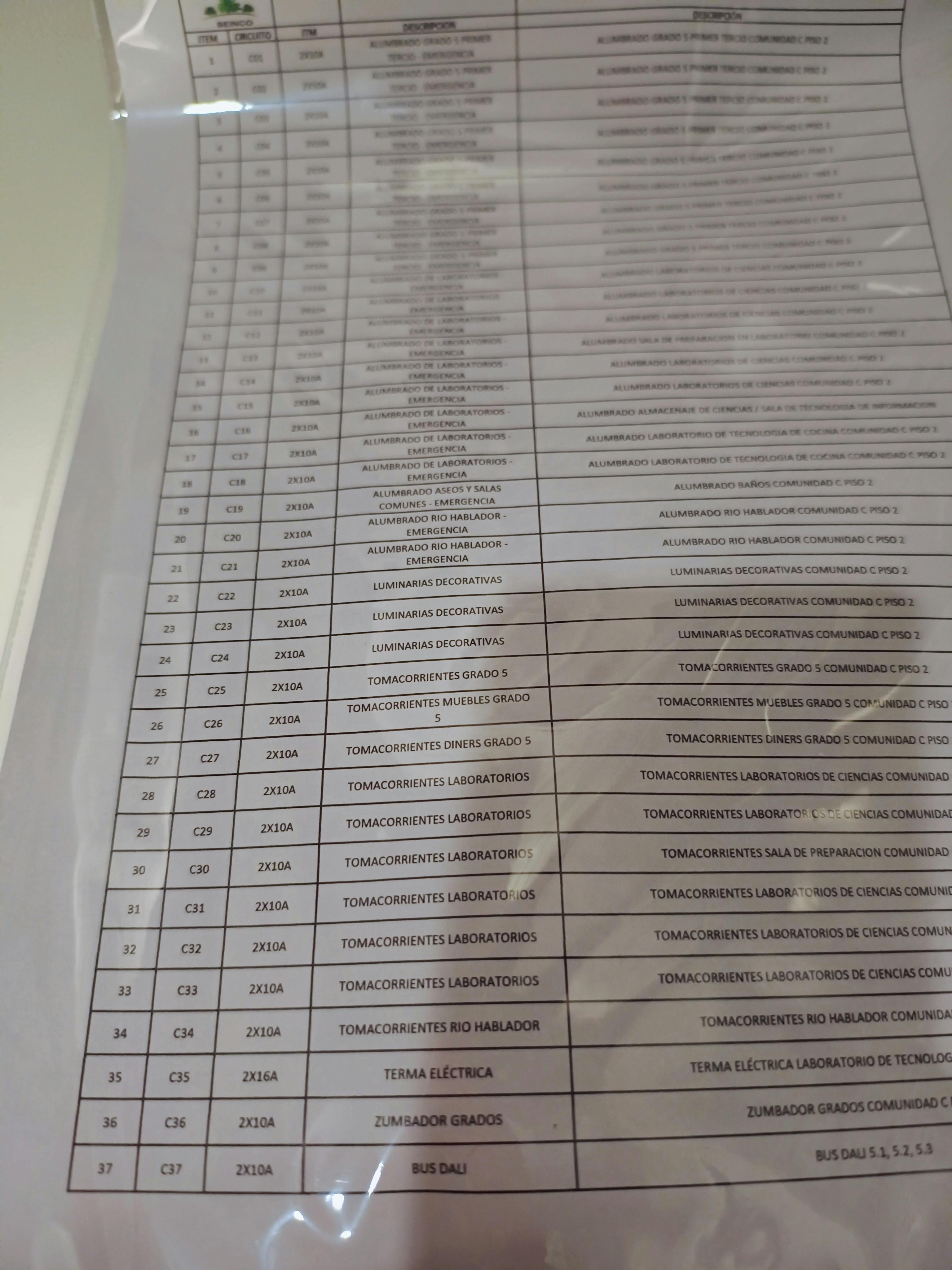

3. Rotular el circuito 36 del tablero como DALI ya que la leyenda disponible en el tablero indicaba que el circuito 37 era el correspondiente, sin embargo no existe ningún interruptor termomagnético con dicho número en el tablero.

⁠

4. Cubrir con cinta adhesiva los diales de touchpanel para que sea más difícil cualquier cambio no autorizado de su configuración. Nota: En el video enviado por el cliente se puede ver que se ha desmontado el touchpanel
