Cách đấu nối nhiều bình ắc quy

​
GQ
Gia Phát Tân Phú Ắc Quy
Bạn đang sử dụng một thiết bị nào đó mà năng lực của một bình ắc quy không phục vụ đủ. Để có thể hoạt động, thiết bị này cần phải có 2, 3 thậm chí là 4 bình ắc quy đấu nối với nhau mới cung cấp đủ nguồn năng lực cần thiết. Cùng đọc ngay những chia sẻ về 3 cách đấu bình ắc quy dưới đây.

1. Cách đấu bình ắc quy nối tiếp

Cách đấu bình ắc quy đầu tiên bạn cần biết đó chính là đấu bình ắc quy nối tiếp. Bạn tiến hành mắc nối tiếp nhiều bình ắc quy với nhau, với điện áp (V) tăng gấp n lần và dương lượng (Ah) của bình ắc quy vẫn được giữ nguyên.
Đây là cách mắc không làm tăng dung lượng của hệ thống. Bạn thực hiện việc đấu nối như sau:
Cực âm (-) của bình ắc quy 1 nối với cực dương (+) của bình ắc quy 2, cực âm (-) của bình ắc quy 2 nối với cực dương (+) bình ắc quy 2, cực âm (-) của bình ắc quy 3 nối với cực dương (+)của mình ắc quy 4,... cứ như vậy đấu nấu với n bình ắc quy.
⁠

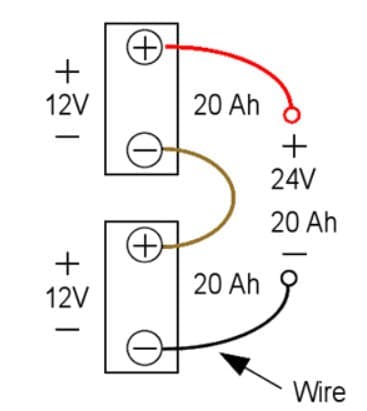

cách đấu bình ắc quy nối tiếp
⁠
⁠
Cách đấu ắc quy theo nguyên tắc nối tiếp
Giả sử bạn có mỗi bình ắc quy 12V, thì khi tiến hành đấu nối theo cách nối tiếp, bạn sẽ nhận được một điện áp tổng bằng: U = 12 x n (n là số bình ắc quy được đấu nối tiếp).

2. Cách đấu bình ắc quy song song

Không sử dụng cách đấu nối bình ắc quy như trên, các bạn có thể tiến hành cách đấu ắc quy song song. Khi đấu bình theo cách này, điện áp (V) của bình vẫn được giữ nguyên sau đấu nối, chỉ có dung lượng (Ah) của bình tăng lên n lần.
Bạn tiến hành đấu nối cực dương (+) của bình 1 với cực dương (+) bình ắc quy 2, cực âm (-) của bình ắc quy 1 đấu nối với cực âm (-) của bình ắc quy 2, lần lượt như vậy với số bình ắc quy mà bạn sở hữu.
⁠

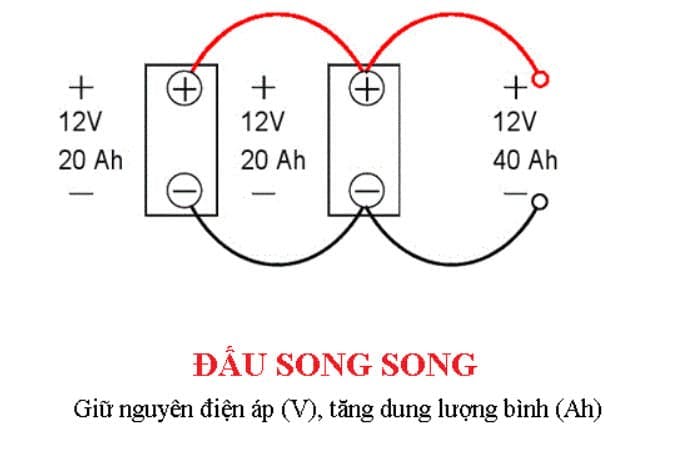

cách đấu bình ắc quy song song
⁠
⁠
Cách đấu ắc quy theo nguyên tắc song song

3. Cách đấu bình ắc quy song song kết hợp nối tiếp

Cách đấu bình ắc quy cuối cùng mà Ắc quy Gia Phát muốn giới thiệu đến bạn đó chính là cách đấu ắc quy kết hợp đấu song song với đấu nối tiếp. Đây là cách đấu nối làm tăng cả điện áp (V) và dung lượng (Ah) cho bình ắc quy.
Cách đấu ắc quy như sau: Cực dương (+) của bình 1 đấu với cực dương (+) của bình 2, cực âm (-) của bình 1 đấu với cực dương (+) của bình 3, cực âm (-) của bình 2 đấu với cực dương (+) của bình 4; cực âm (-) bình 3 đấu với cực âm (-) của bình 4,...
⁠

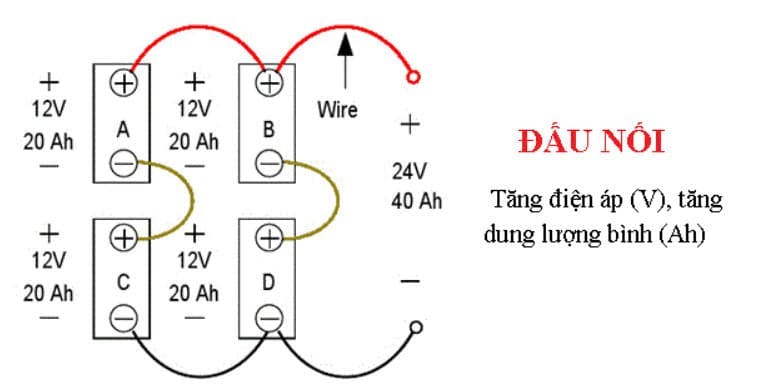

cách đấu bình ắc quy song song kết hợp nối tiếp
⁠
⁠
Hướng dẫn chi tiết cách đấu bình ắc quy song song kết hợp nối tiếp
Cùng tiếp tục tham khảo thêm các thông tin hữu ích về
cách đấu nối nhiều bình ắc quy
⁠
hoặc liên hệ với chúng tôi qua 0921552266 để được tư vấn cụ thể.
